FLN36 rikkiheksafluoridikytkin

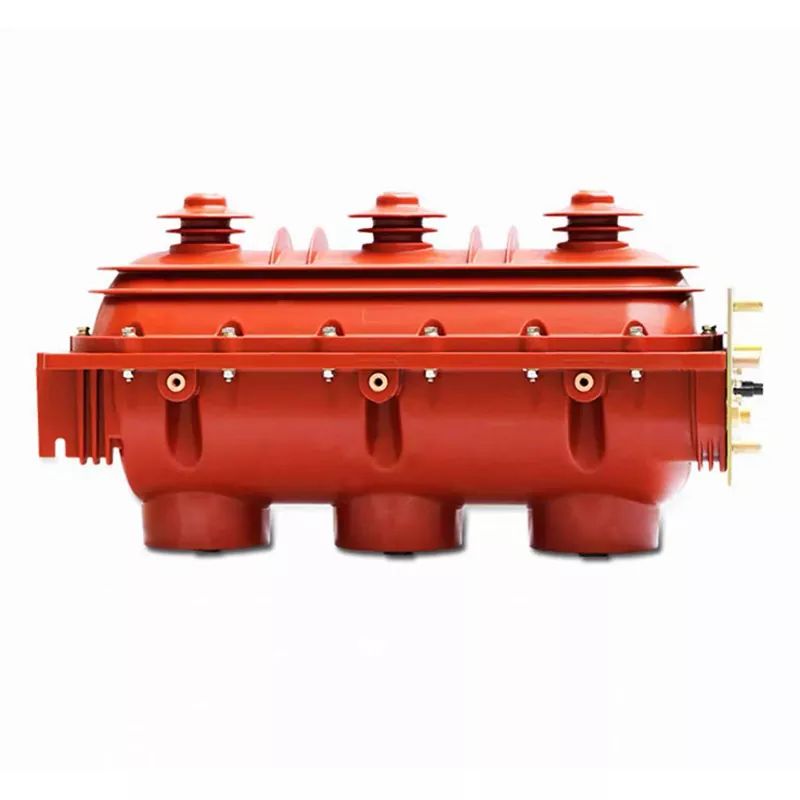

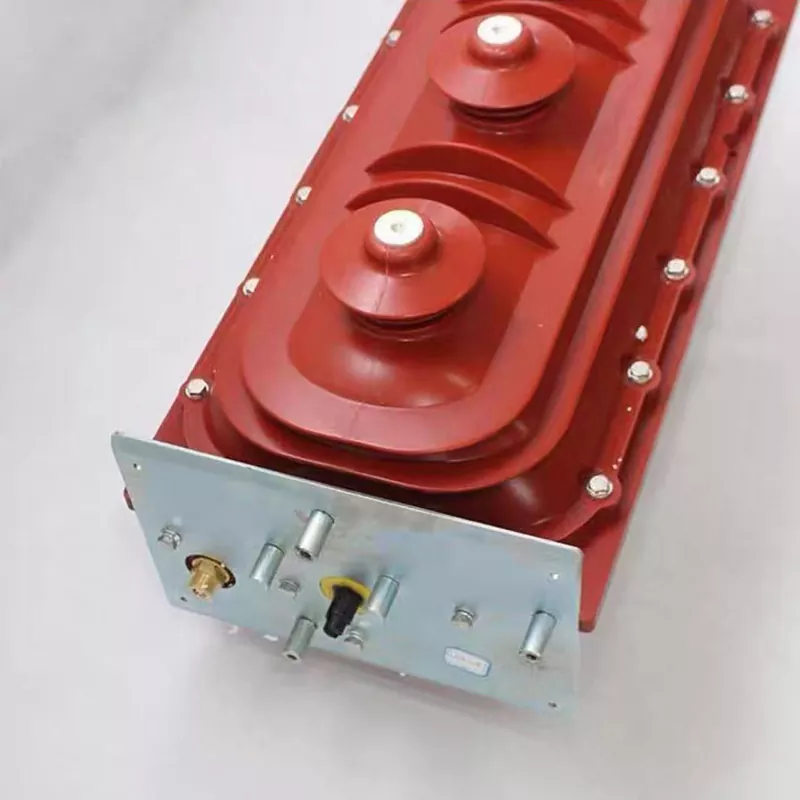

Junray Electrical FLN36 Rikkiheksafluoridi Load Break Switch on erityinen kytkinlaite, joka on erityisesti suunniteltu 10 kV rengaspääyksiköille (RMU:ille), kaapelihaaroittimille ja kaupunkien jakeluverkkoille. Toisin kuin katkaisijat, jotka on suunniteltu katkaisemaan oikosulkuvirrat, tämä kuorman katkaisija on optimoitu normaalien kuormitusvirtojen luomiseen ja katkaisemiseen rengasverkkosovelluksissa, mikä tarjoaa luotettavan SF6-kaarensammutussuorituskyvyn huomattavasti halvemmalla. Siinä on integroitu kolmiasentoinen rakenne (kiinni, auki, maadoitus), huoltovapaa täysin suljettu SF6-kaasuosasto, kattava mekaaninen "Five-Prevention"-lukitus ja jousikäyttömekanismi, jonka mekaaninen käyttöikä on yli 3 000 toimintoa.

Tuotteen edut

SF6-kaaren sammutus: Luotettava kytkentä – SF6-kaarisammutustekniikkaa hyödyntävä laite tarjoaa poikkeukselliset valokaaren sammutusominaisuudet, mikä mahdollistaa kuormitusvirtojen luotettavan katkaisun ja sulkemisen. Sen valokaaren sammutuskyky ylittää huomattavasti tavallisten öljykytkimien suorituskyvyn, joten se sopii täydellisesti rengasverkkojärjestelmissä vaadittuihin kytkentätoimintoihin.

Kuormavirran kytkentä: Optimoitu soittoverkkoihin – Tämä laite on erityisesti suunniteltu kuormitusvirtojen vaihtamiseen, ja se on ihanteellinen räätälöity rengasverkkotoimintoihin. Se eliminoi katkaisimiin tyypillisesti liittyvän suuren katkaisukapasiteetin tarpeen; tyypillisissä rengasverkkoskenaarioissa sen ominaisuudet ovat täysin riittävät, mikä johtaa huomattaviin kustannussäästöihin.

Korkea luotettavuus: alhainen vikaprosentti – Tämä laite varmistaa erittäin vakaan toiminnan, ja siinä on poikkeuksellisen alhainen vikasuhde – noin 30 % pienempi kuin tavallisilla kuormakytkimillä. FLN36 rikkiheksafluoridikytkin on täydellisesti sovitettu rengasverkkoympäristöihin, mikä tarjoaa mielenrauhan ja eliminoi laitevioista aiheutuvat huolet.

Tuoteparametri

Tarkkuustekniikan yksityiskohdat

1. Jousen käyttömekanismi: Sisältää luotettavan jousen käyttömekanismin, joka varmistaa luotettavat avaus- ja sulkemistoiminnot, nopeat kytkentänopeudet ja alhaisen vikatiheyden.

2. Täysin suljettu rakenne: Täysin tiivistetty rakenne hyödyntää SF6-kaasueristystä; tämä huoltovapaa rakenne ei vaadi rutiinihuoltoa.

3. "Viiden eston" lukitus: Varustettu "Five-Prevention" lukitusjärjestelmällä toimintavirheiden estämiseksi ja 10 kV suurjännitteisten kytkentätoimintojen turvallisuuden takaamiseksi.

4. Standardoitu asennus: FLN36 rikkiheksafluoridikytkin on suunniteltu standardoituun asennukseen, mikä mahdollistaa kätevän integroinnin rengaspääyksiköihin (RMU) ja kaapelin haararasioihin.

Tuotesovellus

Ring-pääyksikkö: Ring-pääyksikössä oleva kytkinlaite, joka pystyy muodostamaan ja katkaisemaan kuormitusvirtoja.

Suurjännitejakelu: 10 kV suurjännitteiset sähkönjakelujärjestelmät, jotka pystyvät muodostamaan ja katkaisemaan kuormia.

Ring Network Engineering: Rengasverkkoinfrastruktuuriprojektit, jotka pystyvät muodostamaan ja katkaisemaan kuormia.

Valitse Junray Electrical

Valmistettu tiukasti kansallisten korkea- ja pienjännitekomponenttien standardien mukaisesti, jokaiselle yksikölle tehdään tiukat tiivistys-, kytkentä- ja jännitetestit vakaan ja turvallisen toiminnan varmistamiseksi. Junray Electrical tarjoaa toiminnallisia räätälöintivaihtoehtoja, joiden avulla voit räätälöidä ainutlaatuisen FLN36 rikkiheksafluoridikytkimen erityisesti rengasverkkosi vaatimuksia vastaavaksi, mikä varmistaa täydellisen sopivuuden rengaspääyksiköihisi ja haaralaatikoihisi.

Jälkiasennuksen tapaustutkimus

I. Hankkeen yleiskatsaus

Tämä hanke sisältää paikallisia asuinalueita ja kadunvarsikauppoja palvelevien ikääntyvien 10 kV jakeluverkon rengaspääyksiköiden (RMU:iden) päivittämisen ja peruskorjauksen. Nykyiset vanhat kaasua tuottavat ja öljytäytteiset kuorman katkaisijat olivat olleet käytössä pitkään ja kärsivät ongelmista, kuten eristyksen ikääntymisestä, epänormaalista toimintaäänestä, heikosta valokaaren sammutuskyvystä, alttiudesta kosteuden aiheuttamalle rikkoutumiselle ja kyvyttömyydestä vaihtaa luotettavasti kuormituksen alaisena. Paikan päällä ilmeneviin ongelmiin kuuluivat kytkimien jumiutuminen, eristyksen huonontuminen, osittainen purkaus ja kondensaation aiheuttama seuranta kaappien sisällä. Nämä ongelmat heikensivät turvallisuutta huoltoseisokkien aikana, estivät tehokkaan vianeristyksen, aiheuttivat usein odottamattomia sähkökatkoksia ja heikensivät toimitusvarmuutta ja merkittäviä käyttöriskejä.

Jakeluverkon vakauden parantamiseksi, kytkimien ikääntymiseen liittyvien eristysvaarojen poistamiseksi ja rengasverkon osiointi- ja yhteenliittämistoimintojen tukemiseksi yksiköt korvattiin FLN36-12 sisätiloissa olevilla SF6-kolmiasentoisilla kuormituskatkaisijoilla. Nämä kytkimet toimivat 10 kV RMU:iden ydinohjauskomponenttina, ja ne mahdollistavat turvallisen kuormitusvirran kytkemisen, luotettavan maadoituksen ja tarkan eristyksen, mikä täyttää kaupunkikehäverkon standardien toimintavaatimukset.

II. Ongelmat ennen jälkiasennusta

Huono eristyskyky ja useita vaaroja: Vanhat öljytäytteiset ja kaasua tuottavat kytkimet käyttivät vanhentuneita eristysaineita. Pitkäaikainen käyttö johti kosteuden imeytymiseen, ikääntymiseen ja vakavaan osittaiseen purkaukseen, mikä loi suuren vaiheen välisen rikkoutumisen ja sisäisten oikosulkuvikojen riskin.

Heikko kuormankytkentäkyky: Riittämättömän valokaaren sammutuskapasiteetin vuoksi kuormitusvirtojen kytkentä aiheutti usein kipinöintiä ja koskettimien eroosiota, mikä ei vastannut toistuvien rengasverkkojen kytkentätoimintojen vaatimuksia.

Standardoidun kolmiasentoisen rakenteen puute ja vaarallinen huolto: Yksiköistä puuttui integroitu eristys- ja maadoitustoiminto; maadoitus huollon aikana oli epäluotettava, mikä aiheutti jännitteisen huollon tai vahingossa tapahtuvan kosketuksen vaaran.

Riittämätön mekaaninen lukitus ja väärinkäytön vaara: Virheellisten toimintojen puuttuminen aiheutti vakavia turvallisuusriskejä, kuten kytkimen sulkemisen kuormituksen alaisena tai maadoituskytkimen virheellisen toiminnan.

Suuri huoltotyökuormitus ja vikaprosentti: Öljytasojen ja kaasua tuottavien komponenttien ikääntymisen säännöllisiä tarkastuksia vaadittiin; osat kuluivat nopeasti, mikä johti korkeisiin O&M-kustannuksiin ja huonoon virtalähteen vakauteen.

III. Laitteiston kokoonpanosuunnitelma

10kV kaupunkien jakeluverkon rengas-päävirtalähdestandardien ja jakelulaitteiden State Grid -spesifikaatioiden mukaisesti rengaspääyksiköt (RMU:t) on varustettu yhtenäisesti kolmiasentisilla FLN36-12D SF6 -kuormankatkaisimilla. Näissä kytkimissä on integroitu rakenne, jossa yhdistyvät sulkemis-, avaus- ja maadoitustoiminnot sekä kattava mekaaninen lukitusjärjestelmä. Suunniteltu XGN15-12 RMU-koteloille, ne täyttävät osiointi-, yhteenliittämis- ja päätevirtalähdesovellusten vaatimukset.

Ydinlaitteiden parametrit

Laitemalli: FLN36-12D sisäkäyttöinen korkeajännite SF6-kuormakatkaisin

Nimellisjännite: 12kV (sopii 10kV jakeluverkkoihin)

Nimellisvirta: 630A (täyttää rengasverkkojen enimmäiskuormitusvirtavaatimukset)

Eristysaine: Erittäin puhdas rikkiheksafluoridi (SF6) kaasu; tarjoaa korkean dielektrisen lujuuden ja erinomaisen valokaaren sammutuskyvyn

Rakennesuunnittelu: Integroitu kolmiasentoinen suunnittelu (sulkeminen, avaaminen/eristys ja maadoitus)

Käyttötoiminnot: Kuorman kytkentä, kuormittamaton eristys ja luotettava maadoitus huoltoa varten

Lukituskokoonpano: Kattava mekaaninen "viiden eston" lukitusjärjestelmä; estää maadoituskytkimen sulkemisen kuormitettuna, kaapin avaamisen jännitteen ollessa päällä ja tahattomat kytkentätoiminnot

Käyttöominaisuudet: Täysin tiivis rakenne, lievä ylipainekäyttö, huoltovapaa, kosteutta ja kondensaatiota kestävä

IV. Rakentamisen ja sovellusten kohokohdat

SF6-kaasueristys erinomaisella dielektrisellä suorituskyvyllä: Käyttää erittäin puhdasta SF6-kaasua; eristys- ja valokaaren sammutusominaisuudet ylittävät huomattavasti vanhempien öljytäytteisten tai kaasua tuottavien kytkimien ominaisuudet, mikä eliminoi tehokkaasti kosteuteen, tiivistymiseen ja ryömintävaurioihin liittyvät riskit.

Integroitu kolmiasentoinen rakenne varmistaa huoltoturvallisuuden: Kytkimen avaaminen eristää automaattisesti; maadoitus on luotettava ja visuaalisesti todennettavissa. Maadoitussuojaus on täysin tehokas huollon aikana, mikä eliminoi jäännösjännitteestä tai vahingossa tapahtuvasta jännitteestä aiheutuvat riskit.

Mekaaninen "viiden eston" lukitus virheetöntä käyttöä varten: Sisäänrakennettu pakotettu mekaaninen lukitus, jossa on tiukka logiikka, estää kaikki kriittiset toimintavirheet fyysisellä tasolla.

Toistuva kuormanvaihto ja soittoverkkoyhteensopivuus: Erinomainen valokaaren sammutuskyky tukee rutiininomaista kuormanvaihtoa ja rengasverkon tehonsiirtoa, mikä täyttää kaupunkien jakeluverkkojen joustavat jakelutarpeet. Täysin tiivis, huoltovapaa ja vaatii minimaalisen O&M:n: Kaapissa on tiivis, lievästi ylipaineinen rakenne ja erittäin alhainen kaasuvuotonopeus; se ei vaadi säännöllistä kaasun täyttöä tai säännöllistä purkamista huoltoa varten, mikä varmistaa vakaan ja pitkäaikaisen toiminnan.

V. Käyttötulokset jälkiasennuksen jälkeen

Eristysvaarojen täydellinen eliminointi: Vahva SF6-eristysväliaine estää sellaisia ​​ongelmia kuin osittaisen purkauksen, kondensaation aiheuttaman jäljityksen ja vaiheen välisen hajoamisen varmistaen, että laitteen eristystaso pysyy vakaana ja vaatimustenmukaisena pitkällä aikavälillä.

Joustava ja luotettava rengasverkkokytkentä: Tasainen kuormankytkentä ilman kipinöintiä tai koskettimien eroosiota varmistaa turvalliset ja vakaat jakeluverkon jakelu- ja kuormansiirtotoiminnot.

Turvalliset ja standardoidut huoltotoimenpiteet: Kolmiasentoinen eristys ja luotettava maadoitusjärjestelmä takaavat, että kunnossapitoolosuhteet ovat täysin turvallisuusmääräysten mukaiset, mikä eliminoi jännitteelliseen työhön liittyvät riskit.

Huoltovapaa laitteisto erittäin alhaisilla vikatiheyksillä: Rutiinihuoltoa tai kaasun lisäystä ei tarvita käyttöönoton jälkeen; ikääntymisestä ei aiheudu heikkenemistä, ja laite säilyttää 100 %:n toimintakuntoisuuden.

Merkittävästi parannettu virransyötön luotettavuus: Eliminoi laitevioista aiheutuvat katkosriskit; mahdollistaa nopean vikaeristyksen ja tehokkaan kuormansiirron, mikä lyhentää merkittävästi asiakkaiden katkosaikoja ja varmistaa onnistuneen hyväksynnän State Grid -jakeluverkon standardointikriteerien mukaisesti.

VI. Yhteenveto tapauksesta

FLN36-12 SF6 -kuormankatkaisin on ydin, vakiokomponentti 10 kV rengaspääyksiköille (RMU:ille), laatikkotyyppisille sähköasemille, kaupunkien jakeluverkoille ja kotitalouksien sähkönjakelujärjestelmille. Sitä käytetään ensisijaisesti toistuvaan kuormituksen kytkemiseen, linjan jakamiseen ja yhteenliittämiseen, vikojen eristämiseen ja huoltomaadoitusta varten. Tärkeimpiä etuja ovat erinomainen SF6-eristys, integroitu kolmiasentoinen rakenne, "viiden ennaltaehkäisyn" lukitus, huoltovapaa luonne ja kuormituksen kytkentäkyky. Toisin kuin katkaisijat, kuorman katkaisijat käsittelevät normaalia kuormanvaihtoa ja eristystä oikosulkuvikojen katkaisemisen sijaan, mikä tekee niistä turvallisia, vakaita ja kustannustehokkaita ydinkytkinlaitteita rengasverkon virranjakelujärjestelmissä.
