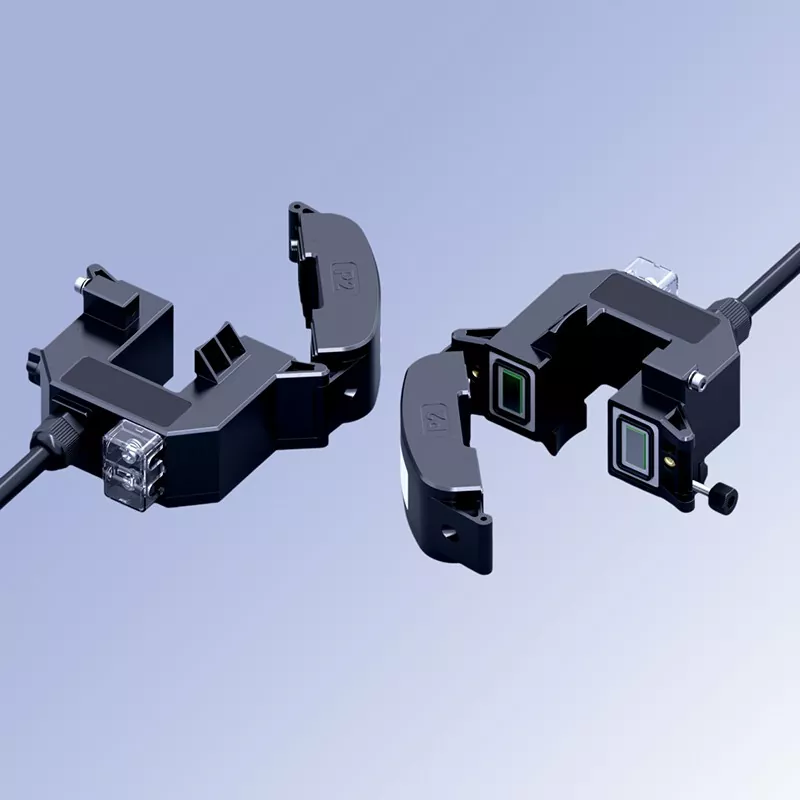

Tämä vesitiivis ulkokäyttöön tarkoitettu malli, joka käsittelee perinteisiin suljetuihin muuntajiin liittyviä kipupisteitä – jotka vaativat sähkökatkoksia, virtakiskojen purkamista, korkeita asennuskustannuksia ja tuotantohäiriöitä – on varustettu jaetun ytimen ja sulkemisen kanssa. Se voidaan kiinnittää suoraan kaapeleihin tai kiskoihin katkaisematta virtaa tai muuttamatta johtoja, mikä lyhentää merkittävästi asennusaikaa ja minimoi seisokkien aiheuttamat häviöt.
1. Kiinnitettävä Open-Close -rakenne
CTHW6 Outdoor vedenpitävä virtamuuntaja eliminoi tarpeen katkaista virtaa tai irrottaa johtoja asennuksen aikana. Yksinkertaisesti löysäämällä sivulukkoruuvia kotelo aukeaa kiinnittääkseen suoraan kohdekaapeliin tai virtakiskoon; sen sulkeminen ja lukitseminen päättää asennuksen. Koko prosessi ei vaadi sähkökatkoksia, kestää alle minuutin yksikköä kohden ja parantaa asennuksen tehokkuutta yli 80 %, mikä tekee siitä ihanteellisen olemassa olevien jakelujärjestelmien jälkiasennuksiin samalla kun vältetään tuotantohäviöt.
2. Korkean tarkkuuden ydin
Siinä on korkealaatuinen rakeinen piiteräsydin, joka tarjoaa korkean magneettisen läpäisevyyden, pienen magneettihäviön ja laajan lineaarisen alueen. Se tuottaa vakaat lähtösignaalit nimellisvirran alueella ja täyttää luokan 0.5/0.5S mittaustarkkuusstandardit. Se varmistaa tarkan, luotettavan virtatiedonkeruun ja vahvan sähkömagneettisen häiriön vastustuksen, mikä tekee siitä yhteensopivan eri tehomittareiden, älykkäiden valvontaliittimien ja suojalaitteiden kanssa.
3. Paloa hidastava, eristetty kapselointi
Kotelo on ruiskupuristettu erittäin lujasta, paloa hidastavasta teknisestä muovista, joka tarjoaa erinomaiset lämpötilan, iskunkestävyyden ja eristysominaisuudet. Sisäisesti se käyttää tyhjiövalattua epoksihartsikapselointia kosteuden, pölyn ja korroosionkestävyyden aikaansaamiseksi. Tämä mahdollistaa vakaan pitkän aikavälin suorituskyvyn ja pidemmän käyttöiän vaativissa ympäristöissä, kuten teollisuuslaitoksissa, ulkojakolaatikoissa ja maanalaisissa jakeluhuoneissa.
4. Käyttäjäystävälliset suunnittelutiedot
Läpinäkyvä liittimen kansi: Johdon tila on selvästi näkyvissä, mikä helpottaa tarkastusta ja hyväksymistä.
Selkeät napaisuusmerkinnät: P1/P2 ja toisioliittimien napaisuus on merkitty selkeästi johdotusvirheiden estämiseksi.
Vedenpitävä lukitusliitin: Varustettu vedenpitävällä kaapeliholkilla lähtöpisteessä yleisen suojausluokan parantamiseksi.
Metallinen lukitusmekanismi: Turvallinen ruuvilukitus ja tiukka kotelon kiinnitys (nollarakosulku) varmistavat mittaustarkkuuden.
1. Löysää yksikön sivulla olevaa lukitusruuvia ja avaa kotelon ylä- ja alapuolisko saranaa pitkin.
2. Aseta mitattava kaapeli tai virtakisko muuntajan aukon keskelle varmistaen, että johdin on keskellä.
3. Kohdista vastinpinnat, sulje kotelon puolikkaat ja kiristä lukitusruuvia, kunnes sovitus on tiukka ja rakoton.
4. Avaa läpinäkyvä liittimen kansi, kytke toisiopuolen johdot oikein napaisuusmerkintöjen mukaisesti ja sulje kansi asennuksen viimeistelemiseksi.
Älä koskaan jätä toisiopiiriä auki käytön aikana; tämä voi tuottaa korkeajännitteitä ja vaarantaa henkilöstön ja laitteiden turvallisuuden.
Varmista ennen asennusta, että virtasuhde vastaa järjestelmävaatimuksia ja että johtimien tekniset tiedot ovat yhteensopivat aukon koon kanssa.
Ulkona tai kosteassa ympäristössä käytä ylimääräistä vesieristystä/tiivistyskäsittelyä johtoliittimiin.
Nykyisen sähkönjakelun jälkiasennus: Älykkäät päivitykset ikääntyville jakelukaapeille ja -laatikoille; energianvalvontalaitteiden lisääminen ilman laitoksen täydellistä sammuttamista.
Teollisuuden energianhallinta: Tehdastuotantolinjojen ja voimalaitepiirien virranvalvonta ja energiankulutusanalyysi.
Älykäs sähkönjakelun valvonta: Toimii monitoimisten tehomittareiden ja jakelun valvontajärjestelmien kanssa mahdollistaen reaaliaikaisen virran tiedonkeruun ja etävalvonnan.
Rakennusten sähkönjakelu: Toiminnot, huolto ja vikavaroitukset sähkönjakelussa kaupallisissa komplekseissa, toimistorakennuksissa, sairaaloissa ja datakeskuksissa.
Uusi energianjakelu: Virranvalvonta ja suojaus aurinkokennokaappien, energian varastointijärjestelmien ja sähköajoneuvojen latauspaalujen virtapiireille.
Kaikki CTHW6 Outdoor vedenpitävät virtamuuntajat on valmistettu tiukasti asiaankuuluvien kansallisten standardien mukaisesti. Jokaiselle yksikölle tehdään useita tehdastestejä – mukaan lukien tarkkuuskalibrointi, tehon taajuuden kestojännitetestaus ja eristyksen suorituskyvyn tarkistukset – vakaan ja luotettavan toiminnan varmistamiseksi. Tukee ei-standardin mukaisten eritelmien mukauttamista eri asennusmittojen ja parametrivaatimusten täyttämiseksi.
Ammattitaitoinen tekninen tiimi tarjoaa mallinvalintaopastusta ja myynnin jälkeistä teknistä tukea.
Tuotteilla on yhden vuoden takuu.
Projektin nimi: Sähköisen palonvalvontajärjestelmän jälkiasennus tarkkuuslaitteisto- ja ruiskuvalutehtaalle Chang'anin kaupungissa, Dongguanin kaupungissa
Sijainti: Hardware and Mold Industrial Park, Chang'an Town, Dongguan City, Guangdongin maakunta
Jälkiasennuspäivä: maaliskuu 2025
Käytetyt tuotteet: Täysi valikoima split-core (avattavia) vikavirtamuuntajia
Tehdas on rakennettu vuonna 2011 ja sen kokonaispinta-ala on noin 28 000 m². Siinä on kolme suurta tuotantopajaa – ruiskupuristus, meisto ja muottien käsittely – ja se käyttää 86 pienjännitejakelupiiriä. Kuormat sisältävät ruiskuvalukoneet, CNC-leimauskoneet, jäähdytysyksiköt, siltanosturit ja valaistus-/virtapistorasiat. Alkuperäisen rakennusvaiheen alhaisempien standardien vuoksi vain päävirtakaappi oli varustettu vikavirtasuojakytkimellä (RCCB); haarapiireistä puuttui jäännösvirran valvontakyky.
Paikallinen Hätäkeskus käynnisti vuoden 2024 toisella puoliskolla erityisen kampanjan sähköturvallisuuden parantamiseksi teollisuuden ja kaupan yrityksissä ja velvoitti sähköisen palonvalvontajärjestelmän asennuksen tietyssä ajassa. Lisäksi laitoksessa esiintyi toistuvia, selittämättömiä pääkatkaisijan jäännösvirtalaukauksia sadekauden aikana; yksittäisen vian vianetsintä vaati tuotannon pysäyttämistä koko linjalla yli kolmeksi tunniksi, mikä vaikutti vakavasti tilauksen toteutumiseen. Lisäksi johtojen eristys vanheni nopeasti ruiskuvalupajan korkean lämpötilan ja öljyisen ympäristön vuoksi, mikä johti turvallisuusriskeihin, joissa käyttäjät tunsivat sähköiskuja koskettaessaan laitteen koteloita. Tästä johtuen järjestelmän jälkiasennus tuli kiireellisesti tarpeelliseksi.
Perinteiset jälkiasennusmenetelmät vaativat tuotantoseisokkeja, mikä johtaa valtaviin taloudellisiin tappioihin. Perinteisten solid-core-jäännösvirtamuuntajien käyttäminen edellyttäisi kiskojen purkamista ja kaapelien leikkaamista. Yhden tuotantolinjan yhden päivän seisokit aiheuttaisivat yli 120 000 RMB:n välittömiä tappioita, ja koko tehtaan laajuinen jälkiasennus vaatisi kolmen päivän seisokkeja – tehdas ei voinut hyväksyä vaihtoehtoa. Porrastetun vuodonvalvonnan puute johtaa erittäin alhaiseen vianetsintätehokkuuteen. Vain pääkatkaisijalla on vuotolaukaisutoiminto; haarapiirin vuotoa ei voida havaita. Sähköasentajien on testattava piirejä yksitellen jokaisen matkan jälkeen, jolloin keskimääräinen vianetsintäaika on 3,5 tuntia ja kuukausittain noin 8 %:n tuotantokapasiteetin menetys vuodosta johtuvien katkosten vuoksi.
Ankarat teollisuusympäristöt lisäävät vuotoriskiä. Ruiskupuristuspajoissa on korkeat lämpötilat ja raskas öljyn saastuminen, mikä nopeuttaa kaapelin eristyksen ikääntymistä; leimauspajat kokevat voimakasta tärinää, mikä aiheuttaa liittimien löystymistä ja suuren piilovuodon riskin – olosuhteet, jotka ylittävät perinteisten laitteiden kestävyysrajat.
Pakolliset vaatimustenmukaisuusvaatimukset: Standardin GB 14287.2-2014 ("Jäljellävirtasähköisen palovalvontailmaisimet") noudattamatta jättäminen luokittelee laitoksen työturvallisuusmääräysten mukaiseksi korjausta vaativaksi ja seuraamuksiin, mukaan lukien tuotannon keskeyttäminen, jos määräaikaan mennessä ei noudateta.
Täyttääkseen perusvaatimuksen "jälkiasennus ilman tuotantokatkoksia" projektissa käytetään yksinomaan split-core jäännösvirtamuuntajia. Mallit valitaan piirijohtimen tyypin ja poikkileikkauksen mittojen perusteella, mikä mahdollistaa asennuksen ilman johtojen irrottamista tai tehon leikkaamista.
Asennus ilman sähkökatkosta; nolla tuotantotappiota. Jaetun ytimen mallissa on napsautusmekanismi lukitusruuveilla, mikä eliminoi tarpeen purkaa virtakiskoja tai leikata kaapeleita; valtuutetut sähköasentajat suorittavat asennuksen jännitteisille piireille turvallisuusstandardien mukaisesti. Kaikki tuotantolinjat toimivat normaalisti koko jälkiasennuksen ajan, mikä ei aiheuttanut tilausviiveitä tai kapasiteetin menetyksiä – tehdas säästää arviolta 300 000+ RMB mahdollisissa seisokkikuluissa.
Korkea liitäntätarkkuus ja vakaa, luotettava mittaussuorituskyky. Magneettisydämen liitospinnat hiotaan tarkasti, mikä varmistaa alhaisen magneettisen reluktanssin ja korkean konsistenssin sulkemisen yhteydessä jäännösvirran mittausvirheen ollessa ≤1 %. Järjestelmä havaitsee tarkasti jopa 50 mA:n vuotosignaalit; käyttöönoton jälkeiset tiedot osoittavat alle 2 %:n väärien hälytysten määrää, mikä täyttää täysin sähköisten palovaroitusjärjestelmien tarkkuusvaatimukset. Soveltuu hyvin sekä kuparikiskoille että virtakaapeleille; neliömäiset mallit sopivat suorakaiteen muotoisiin virtakiskoihin, kun taas pyöreäreikäiset mallit sopivat pyöreisiin virtakaapeleihin, jotka kattavat kaikki piirit haaralinjoista pääsyöttöihin. Yhtenäinen mallin valinta ja toimitus koko projektille eliminoivat mukautetun muottien luomisen tarpeen, mikä johtaa lyhyeen toimitusaikaan ja standardoituun asennukseen.
Öljyä ja korkeita lämpötiloja kestävä, sopii ankariin teollisuusolosuhteisiin; kotelo on valmistettu paloa hidastavasta, vahvistetusta teknisestä muovista, jolla on erinomaiset tiivistysominaisuudet ja joka estää tehokkaasti työpajaöljyn, kosteuden ja pölyn. Käyttölämpötila-alueella -25°C - +85°C, se kestää ruiskuvalukoneita ympäröivät korkeita lämpötiloja, mikä takaa pitkän käyttöiän ilman eristeen vanhenemista tai tarkkuuden ajautumista.
60 %:n lisäys asennuksen tehokkuudessa, mikä lyhentää merkittävästi projektin aikajanaa; yhden muuntajan asennus ja johdotus vievät keskimäärin vain 10 minuuttia. Laitoksen kaikkien 86 yksikön asennus ja käyttöönotto saatiin päätökseen vain viidessä päivässä – paljon alle 15 päivän perinteisten läpimenevien muuntajien jälkiasennusten arvioitua aikajanaa – ja oikaisuvaatimukset täyttyivät etuajassa.
Erityinen turvallisuustarkastus läpäissyt onnistuneesti; huhtikuussa 2025 järjestelmä läpäisi Dongguan Emergency Management Bureaun sähköturvallisuustarkastuksen. Vikavirran valvonta, hälytyslogiikka ja suojaustoiminnot ovat kaikki kansallisen GB 14287.2 -standardin mukaisia, mikä ratkaisee täysin yhteensopivuusongelmat.
90 % parannus vianmäärityksen tehokkuudessa; järjestelmä tunnistaa tarkasti piiritunnuksen, jossa vuoto tapahtuu, ja antaa reaaliaikaisia hälytyksiä. Vianetsintäaika lyheni keskimääräisestä 3,5 tunnista alle 20 minuuttiin, mikä vähentää merkittävästi virrankatkaisutarkastusten vaikutusta tuotantoon.
Ennakoivat vaaravaroitukset poistavat onnettomuusriskit; lokakuuhun 2025 mennessä järjestelmä oli antanut 11 varoitusta jäännösvirran poikkeavuuksista (7 johtui moottorin eristyksen ikääntymisestä ja 4 johtui terminaalin hapetuksesta/kosteudesta). Korjaukset saatiin päätökseen ennen kompastumista, mikä esti ennakoimattomat sähkökatkot, laitteiden loppuunpalamisen tai sähköiskut.
Nollavika-laitteiden toiminta; huolimatta ankarasta työpajaympäristöstä, jolle ovat ominaisia korkeat lämpötilat, öljy ja tärinä, kaikki split-core-muuntajat toimivat vakaasti ilman halkeamia, korroosiota tai tarkkuuden poikkeamia säilyttäen 100 %:n laitteiden eheyden.
Split-core jäännösvirtamuuntajat ovat suositeltavia ydinkomponentteja ikääntyvien sähkönjakelujärjestelmien jälkiasennuksessa sähköpalojen estämiseksi. Ne ratkaisevat tehokkaasti perinteisiin kiinteän tyyppisiin muuntajiin liittyvät tärkeimmät kipukohdat – nimittäin sähkökatkojen ja johtojen katkaisutarpeen, pitkiä asennusjaksoja sekä tuotannon ja liiketoiminnan häiriöitä.
Ne sopivat erityisen hyvin ympäristöihin, joissa virransyötön jatkuvuus on kriittinen, kuten teollisuuslaitoksissa, kaupallisissa komplekseissa, datakeskuksissa ja sairaaloissa. Nämä muuntajat mahdollistavat yhteensopivia päivityksiä jäännösvirran valvontajärjestelmiin ilman tuotannon seisokkeja ja minimaalisia rakenteellisia muutoksia, mikä tasapainottaa turvallisuuden, toiminnan vakauden ja kustannustehokkuuden. Ne edustavat erittäin kustannustehokasta ratkaisua olemassa olevien sähkönjakelujärjestelmien sähköturvallisuuden parantamiseen.
