Snap-lock-aukkorakenteen ansiosta muuntaja voidaan asentaa nopeasti jännitteisiin pienjännitepiireihin ilman tarvetta irrottaa virtakiskoja tai katkaista kaapeleita; tämä lyhentää merkittävästi jälkiasennusaikaa ja välttää tuotannon seisokkeihin tai sähkökatkoihin liittyvät häviöt.
Kelan runko on hieman joustava, joten se mahtuu ahtaisiin kojeistotiloihin, mahtuu epäsäännöllisiin johtimiin ja navigoi kompakteissa johdotusasetteluissa – ylittää perinteisiin jäykiin virtamuuntajiin liittyvät asennusrajoitukset.
Ilma-ydinkelaperiaatteeseen perustuva se eliminoi rautasydämen kyllästymisongelmat ja säilyttää tarkan suhteellisen lähdön koko mittausalueella, joten se sopii sekä rutiininomaiseen kuormituksen valvontaan että transienttivirran havaitsemiseen.
CTLSX-joustava split-core-muuntaja voidaan yhdistää erillisen integraattorin kanssa, joka liittää suoraan energiamittareihin, virranlaatuanalysaattoreihin, PLC-järjestelmiin ja tiedonkeruuyksiköihin.
Se on varustettu kaksikerroksisella eristetyllä joustavalla vaipalla, joka tarjoaa erinomaisen dielektrisen lujuuden, ja se soveltuu pienjännitejakelujärjestelmiin 1000 V asti; Vahvistettu kotelo takaa vakaan, pitkäkestoisen toiminnan teollisuusympäristöissä.
Koteloon on merkitty tärkeimmät tiedot – kuten mallinumero, kelan halkaisija, herkkyys, taajuusalue ja sertifiointitiedot – mikä helpottaa tunnistamista ja asennuksen hallintaa paikan päällä.

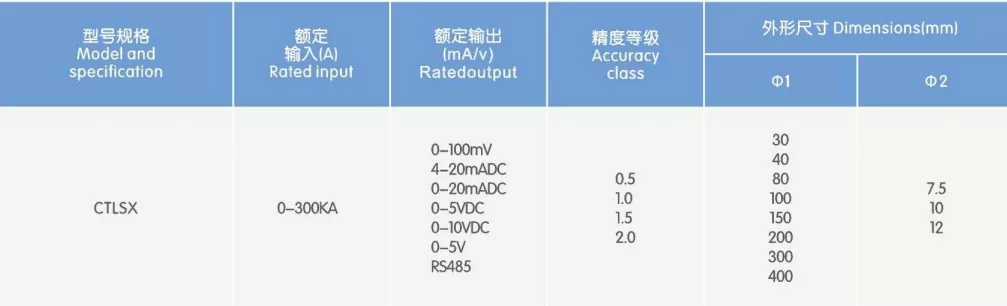

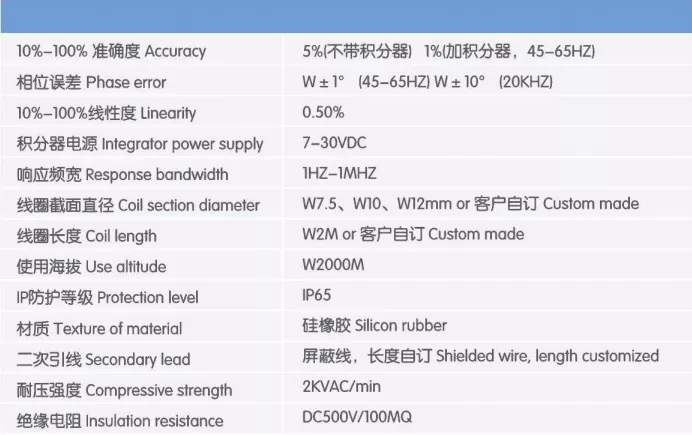

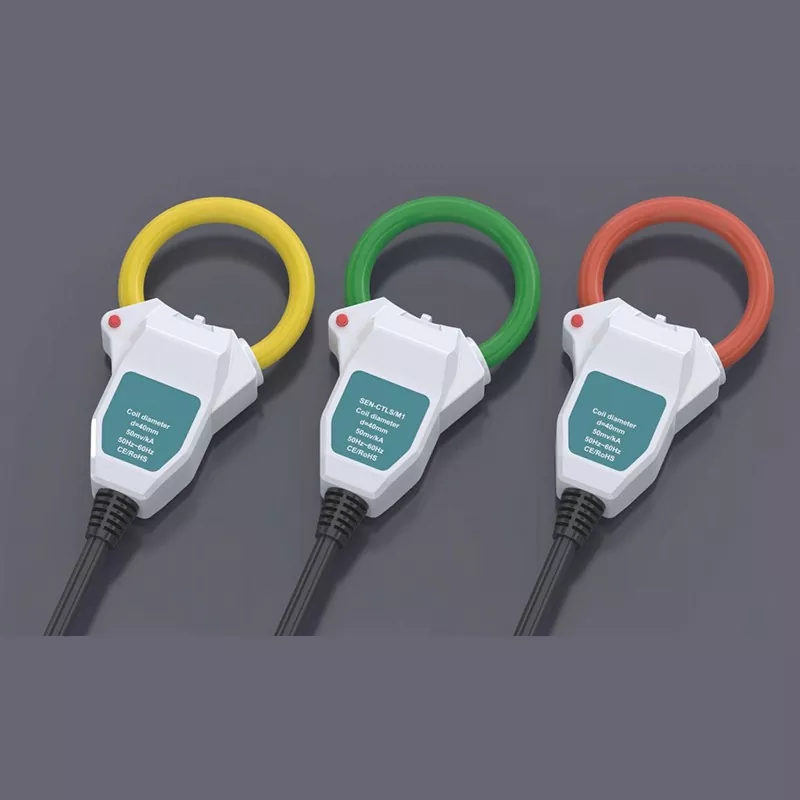

Vahvistettu ABS-kotelo: Erittäin luja valkoinen tekninen muovikotelo, joka on iskunkestävä ja kestävä ikääntymistä vastaan, mikä varmistaa luotettavan ja pitkäaikaisen toiminnan teollisuuden sähköympäristöissä.
Erittäin tarkka käämitysprosessi: Sisäpuolisessa kelassa on tasaisesti kierretty, erittäin puhdas emaloitu kuparilanka, joka tarjoaa alhaisen lämpötilan poikkeaman ja erinomaisen konsistenssin varmistaakseen vakaan mittaustarkkuuden ajan mittaan.
Napaisuuden ilmaisimen suunnittelu: Kotelon yläosassa oleva punainen piste mahdollistaa nopean napaisuuden tunnistamisen asennuksen aikana, mikä estää virheelliset johtoliitännät. Taivutusta estävä kaapelin ulostulorakenne: Kaapelin liitäntäpisteessä on uurrettu, taivutusta estävä vahvistusrakenne, mikä tekee siitä kestävän toistuvaa vetämistä ja taivutusta paikan päällä ja estää rikkoutumisen.
Pysyvä lasermerkitty tarra: Tekniset tiedot ja parametrit on merkitty selvästi kotelon etupuolelle; merkintä on kulutusta ja haalistumaton, mikä helpottaa asennusta ja myöhempiä huoltotarkastuksia.
Rakennusten energianhallinta: Osamittaus, energiankulutustilastot ja kustannusten allokointi liikerakennuksille ja teollisuuspuistoille.
Virranlaadun valvonta: Jakopaneelien harmoninen analyysi, kuorman profilointi ja transienttivirran tallennus.
Teollisuuden laitteiden valvonta: Moottoreiden, pumppujen, kompressorien ja taajuusmuuttajalaitteiden (VFD) virranvalvonta ennakoivan huollon mahdollistamiseksi.
Sähkönjakelujärjestelmän jälkiasennus: Virranvalvontaominaisuuksien lisääminen vanhoihin kojeistoihin ilman sähkökatkoksia tai uudelleenjohdotusta.
Uudet energiajärjestelmät: Virrantunnistus PV-invertterien lähtöpuolella ja lataus-/purkausvirran valvonta energian varastointijärjestelmille.
Käyttöönotto ja testaus paikan päällä: Sähkönjakeluprojektien sähköisten vastaanottotestaukset, vianetsintä ja laitteiden käyttöönotto.
Turvallisuustarkastus: Asennus, jossa käytetään jännitteisiä johtimia, tulee suorittaa valtuutetun sähköasentajan tiukasti paikallisten sähköturvallisuusmääräysten mukaisesti. suurjänniteskenaarioissa on noudatettava virrankatkaisun, jännitteen tarkistamisen ja maadoituksen menettelyjä.
Kelan avaaminen: Irrota joustavan kelan kaksi päätä painamalla kotelon salpaa.
Johtimen kääriminen: Kiedo kela kokonaan mitattavan yksittäisen johtimen ympärille varmistaen, ettei kelan runko ole kiertynyt tai limittäin.
Kotelon sulkeminen: Kohdista käämin päiden liitospinnat ja paina koteloa tiukasti kiinni, kunnes kuuluu "naksahdus", joka vahvistaa, että pinnat ovat täysin yhteensopivia.
Johdotusliitäntä: Liitä lähtökaapeli sopivaan integraattoriin tai mittauslaitteeseen napaisuusmerkintöjen mukaisesti.
Toiminnan varmistus: Kytke testauslaitteisto päälle ja varmista, että virtalukema on vakaa ja vastaa todellista kuormitusta.
Ennen asennusta varmista, että CTLSX Flexible split-core -muuntajan liitospinnat ovat puhtaat; vieraat esineet tai huono kontakti vaikuttavat suoraan mittaustarkkuuteen.
Älä taivuta tai murskaa kelaa väkisin, äläkä lävistä sitä terävillä esineillä sisäisten käämien ja eristekerroksen vaurioitumisen estämiseksi.
Lähtöliittimessä on pienjännitesignaali; älä oikosulje lähtöliitintä käytön aikana. Tämä vakiomalli on tarkoitettu vain sisäkäyttöön; ulkoasennus edellyttää sijoittamista vedenpitävään jakelukoteloon.
K: Onko CTLSX-joustavaa split-core-muuntajaa käytettävä integraattorin kanssa?
V: Kyllä. CNJ-CTLSX lähettää millivolttitason erojännitesignaalin, joka on verrannollinen virran muutosnopeuteen; se vaatii sovitusintegraattorin muuttamaan tämän standardisignaaliksi, joka on yhteensopiva perinteisten mittareiden, instrumenttien ja PLC:iden kanssa. Tarjoamme kokonaisratkaisun, joka sisältää sekä kelan että integraattorin.
K: Voidaanko tätä tuotetta käyttää tulotason mittaukseen (kaupan selvitys)?
V: Vakiomalli (tarkkuusluokka 0,5) soveltuu sisäiseen energianhallintaan, osamittaukseen ja kustannusten allokointiin. Skenaarioissa, jotka vaativat suurempaa tarkkuutta tulotason mittauksiin, ota meihin yhteyttä, jotta voimme mukauttaa erittäin tarkan version.
K: Voiko kaapelin pituutta ja herkkyyttä mukauttaa?
V: Kyllä. Joukkotilaukset tukevat kaapelin pituuden, lähtöherkkyyden, kelan halkaisijan ja muiden mukauttamista; ota yhteyttä myyntitiimiimme erityisvaatimuksia varten.
K: Mikä on takuupolitiikka?
V: Yhden vuoden laatutakuu on voimassa toimituspäivästä alkaen. Normaaleissa käyttöolosuhteissa tarjoamme ilmaisia vaihto- tai korjauspalveluita materiaaleihin tai valmistukseen liittyvissä laatukysymyksissä sekä elinikäisen teknisen tuen.
Projektin nimi: Chengdu Data Center Tier III+ Palvelinhuoneen kaapin haarapiirin energianmittauksen jälkiasennus
Sijainti: Tianfu Digital Economy Industrial Park, Tianfu New Area, Chengdu, Sichuanin maakunta
Jälkiasennuksen valmistumispäivä: kesäkuuta 2025
Käytetty tuote: CNJ-CTLSX joustava split-core Rogowski-kela (50mV/kA, luokka 0.5)
Tämä IDC-laitos toimii ydinpilvipalvelusolmuna Lounais-alueella. Rakennettu Tier III+ -standardien mukaan, siinä on 480 vakiopalvelinkaappia ja se vaatii 99,982 %:n virransaatavan. Täyttääkseen laskennalliset energiatehokkuuden arviointivaatimukset ja mahdollistaakseen tarkan laskutuksen vuokralaisen todelliseen virrankulutukseen perustuen laitos aikoo asentaa virranottolaitteet kaapin haarapiireihin kaikissa rivikaapeissa, jolloin saadaan aikaan kaappitason energiankulutuksen alimittaus.
Koska palvelinkeskus isännöi lukuisten valtion ja yritysasiakkaiden ydintoimintoja, suunnittelemattomat sähkökatkot ovat ehdottomasti kiellettyjä. Näin ollen jälkiasennusratkaisut, jotka vaativat kaapeleiden irrottamista ja virrankatkaisua – tyypillisiä perinteisille puolijohtimisille tai tavallisille split-virtamuuntajille – olivat täysin mahdottomia toteuttaa. Lisäksi voimanjakokaappien kaapeliasettelujen tiheys ei jättänyt tarpeeksi tilaa jäykkien virtamuuntajien asentamiseen. Arvioituaan useita vaihtoehtoja projekti valitsi joustavan split-core Rogowski-käämin CNJ-CTLSX:n virrantunnistuksen ydinkomponentiksi, mikä mahdollistaa kaikkien haarapiirien jälkiasennuksen ilman seisokkeja.
1. Tiukka datakeskuksen luokitus; Virran katkaisu jälkiasennus ei toteutettavissa: Tason III+ IDC-tilat toimivat tiukkojen palvelutasosopimusten (SLA) alaisina. Suunnittelemattomat katkokset aiheuttavat merkittäviä sakkoja – yli 100 000 RMB/tunti –, jotka maksetaan asiakkaille. Perinteiset virtamuuntajat vaativat kaapeleiden katkaisemista ja virran katkaisemista asennuksen aikana, jolloin tällaiset ratkaisut eivät ole yhteensopivia ja ne hylätään välittömästi.
2. Mittaus rajoitettu pääkaappiin; Kyvyttömyys saavuttaa tarkkaa telinetason laskutusta: Alkuperäinen sähkönjakelujärjestelmä mittasi vain jakelukaapin päätulolinjaa. Vuokralaisten sähkökustannukset kohdistettiin telinejalanjäljen perusteella, mikä aiheutti suuritehoisten asiakkaiden jatkuvan kohtuuttoman suurien kulujen ja johti usein laskutuskiistaan. Lisäksi yksittäisten telineiden tarkkojen energiatehokkuustietojen puute esti PUE-optimointipyrkimyksiä.
3. High-Density sisäinen kaapelointi; Asennusrajoitukset jäykille muuntajille: Jakokaappien haarakaapelit olivat alle 2 cm:n etäisyydellä toisistaan. Perinteiset jäykät split-core-muuntajat ovat tilaa vieviä ja vaativat huomattavan vapaan tilan avaamista ja sulkemista varten, mikä tekee asennuksesta mahdotonta nykyisen kaapeliasetelman vuoksi. Kaapeleiden uudelleenjärjestely olisi lisännyt huomattavasti työmäärää ja sähkökatkojen riskiä.
4. Tiukat sähkömagneettisen yhteensopivuuden (EMC) vaatimukset: Tavallisissa rautasydämismuuntajissa on suuri magneettinen vuoto, mikä voi häiritä palvelimien, tallennuslaitteiden ja verkkokytkimien vakaata toimintaa, mikä saattaa aiheuttaa tietovirheitä tai järjestelmän uudelleenkäynnistystä. Jälkiasennettavien laitteiden oli täytettävä IDC-tilojen tiukat EMC-standardit.
Vastatakseen IDC-tilojen ydinvaatimuksiin – erityisesti "nolla seisokkiaikaa, kompaktia tilaa, suurta tarkkuutta ja tiukkoja EMC-standardeja" -projektissa käytetään joustavia split-core Rogowski-käämiä CNJ-CTLSX-keloilla, jotka on yhdistetty erillisiin DIN-kisko-integraattoreihin. Nämä muuntavat signaalit integroitaviksi laitoksen ympäristönvalvontajärjestelmään, mikä mahdollistaa reaaliaikaisen tiedonkeruun virrasta ja energiankulutuksesta kaikissa haarapiireissä.
Suunnittelun perusperiaatteet
Split-core, irroittamaton asennus: Split-rakenteen ansiosta kelat kiinnittyvät suoraan kaapeleihin. Sertifioidut sähköasentajat suorittavat asennuksen pienjännitteisten jännitteellisten työskentelykäytäntöjen mukaisesti; missään vaiheessa ei vaadita sähkökatkoja tai päätteiden katkaisua.
Joustavat kelat ahtaisiin tiloihin: Joustavasta eristävästä materiaalista valmistetut käämit voidaan taivuttaa tai muotoilla uudelleen, mikä mahdollistaa helpon asennuksen kaapelien ympärille jopa tiiviisti pakattuissa kaapeissa pienillä etäisyyksillä.
Saumaton signaalin integrointi: Dedikoidut integraattorit muuntavat differentiaalisignaalit vakiosähkösignaaleiksi, jotta ne voidaan liittää suoraan olemassa olevaan valvontaalustaan. Tämä poistaa tarpeen vaihtaa isäntäjärjestelmää ja pitää jälkiasennuskustannukset hallittavissa.
Matala-EMR-suojausrakenne: Ulkoinen suojakerros minimoi magneettivuodon – paljon alle perinteisten rautasydänmuuntajien – varmistaa IDC:n sähkömagneettisen yhteensopivuuden (EMC) standardien noudattamisen ja estää häiriöt IT-laitteiden vakaassa toiminnassa.
Paloa hidastavat, korkeita lämpötiloja kestävät materiaalit: Kotelo on valmistettu V0-luokitellusta palosuojatusta teknisestä muovista, joka on suunniteltu kestämään suljetuille palvelinhuoneille tyypillistä jatkuvaa lämpötilan nousua ja noudattamaan paloturvallisuusmääräyksiä.
Nolla-seisokki-asennusprosessi; nolla vaikutusta liiketoimintaan ja nolla vastuumaksuja: Kaikki 144 yksikköä asennettiin ja otettiin käyttöön järjestelmien pysyessä toiminnassa. Koko asennuksen aikana virtalähdejärjestelmä ei laukaissut hälytyksiä eikä kokenut keskeytyksiä; kaikki asiakaspalvelut jatkoivat toimintaansa normaalisti täyttäen täysin SLA:n vaatimukset ja välttäen ennustettua yli 800 000 RMB:n vastuuriskiä, joka liittyy mahdollisiin seisokkiin. Erittäin mukautuva ahtaisiin tiloihin; asennuksen tehokkuus parani 120 % Joustavat kelat ovat kompakteja ja taipuisia, mikä mahdollistaa helpon asennuksen myös ruuhkaisiin kaappeihin, joissa kaapeliväli on alle 2 cm. Keskimääräinen asennusaika yksikköä kohti on vain 3 minuuttia – 120 % tehokkuuden lisäys perinteisiin jäykiin virtamuuntajiin verrattuna – mahdollistaen projektin kaikkien 144 yksikön asennuksen ja käyttöönoton vain kahdessa päivässä.
Yhteensopiva mittaustarkkuus tukee kaupallista laskutusta Laitteissa on luokan 0.5 mittaustarkkuus ja erinomainen lineaarisuus koko mittausalueella. Kootut haarapiiritiedot osoittavat ≤1,8 %:n poikkeaman rivipäätykaapin päämittariin verrattuna. Kolmannen osapuolen metrologiaviraston vahvistamat tiedot toimivat suoraan vuokralaisen sähkölaskutuksen perustana ja ratkaisevat tehokkaasti pitkäaikaisia laskutuskiistoja.
Sähkömagneettinen yhteensopivuus varmistaa, ettei IT-laitteita häiritse Asennuksen jälkeen palvelimia ja kytkimiä valvottiin 72 tunnin jatkuvan käytön aikana. sähkömagneettisia häiriöitä, kuten tietovirheitä, uudelleenkäynnistystä tai hälytyksiä, ei esiintynyt. Sähkömagneettisen säteilyn tasot vastaavat täysin IDC:n toimintastandardeja.
Ydintön muotoilu eliminoi huoltotarpeet ja alentaa pitkäaikaisia O&M-kustannuksia Ilmasydänrakennetta hyödyntäen Rogowski-käämit eivät sisällä rautasydämen kyllästymistä, mekaanista kulumista ja hystereesihäviötä. Ne eivät vaadi säännöllistä kalibrointia käyttöönoton jälkeen – vain silmämääräistä tarkastusta vuosittaisten tarkastusten aikana – mikä vähentää merkittävästi datakeskuksen toiminnan ja ylläpidon työmäärää ja kustannuksia.
Kaappitason tarkkuus laskutus saavutettu; Vuokralaisten tyytyväisyys parani merkittävästi Jokaisen kaapin reaaliaikainen ja kuukausittainen virrankulutus voidaan seurata tarkasti, mikä mahdollistaa läpinäkyvän "maksa siitä, mitä käytät" laskutuksen. Paljon sähköä kuluttavien vuokralaisten valitukset putosivat nollaan, ja vuokralaisten uusiutumisaste nousi 15 %.
Tukee granuloitua PUE-optimointia; vuosittaiset sähkönsäästöt ylittävät 300 000 kWh Tarkat tiedot haarapiirien energiankulutuksesta tunnistivat kolme paljon energiaa kuluttavaa kaappiryhmää. Kohdennettuja optimointeja toteutettiin ilmastoinnin ilmanvirtausstrategioissa ja palvelimen kuormituksen ajoituksessa. Laitoksen kokonais-PUE putosi 1,42:sta 1,38:aan, mikä johti yli 300 000 RMB:n vuotuisiin sähkökustannussäästöihin, kun jälkiasennusinvestointi palautui 10 kuukaudessa. Varhainen varoitus haarapiirin vioista ja parannettu virran luotettavuus: Järjestelmä tarkkailee haarapiirin virtoja reaaliajassa ja tunnisti onnistuneesti mahdolliset ongelmat – erityisesti huonosta liitoskontaktista johtuvat virranvaihtelut – kahdessa haarapiirissä. Huoltohenkilöstö korjasi nämä ongelmat ruuhka-aikoina ja näin vältyttiin kahdelta mahdolliselta seisokkitapahtumalta.
Pitkän aikavälin vakaa toiminta 100 %:n laitteiden eheydellä: Heinäkuussa 2026 144 yksikköä on toiminut vakaasti 13 peräkkäisen kuukauden ajan ilman ainuttakaan tarkkuuspoikkeaman, signaalin katkeamisen tai kotelon heikkenemisen tapausta. Laitteiden eheysaste on 100 %, ja toimintakyky ylittää projektin odotukset.
Joustava split-core Rogowski-käämi CNJ-CTLSX soveltuu ihanteellisesti virranjakelun päivityksiin IDC-palvelinkeskuksissa, jotka vaativat nollakatkosaikaa, suurta tiiviyttä, suurta tarkkuutta ja tiukkaa EMC-yhteensopivuutta. Se ratkaisee pohjimmiltaan perinteisten virtamuuntajien jälkiasennukseen liittyvät vaatimustenmukaisuus- ja asennushaasteet. Se pystyy luomaan nopeasti rakeisen haaratason energianvalvontajärjestelmän minimaalisilla asennuskustannuksilla ja toimintahäiriöillä. Se edustaa erittäin kustannustehokasta virranmittausratkaisua datakeskusten energiatehokkuuden parantamiseen ja älykkään sähkönjakelun jälkiasennukseen.
