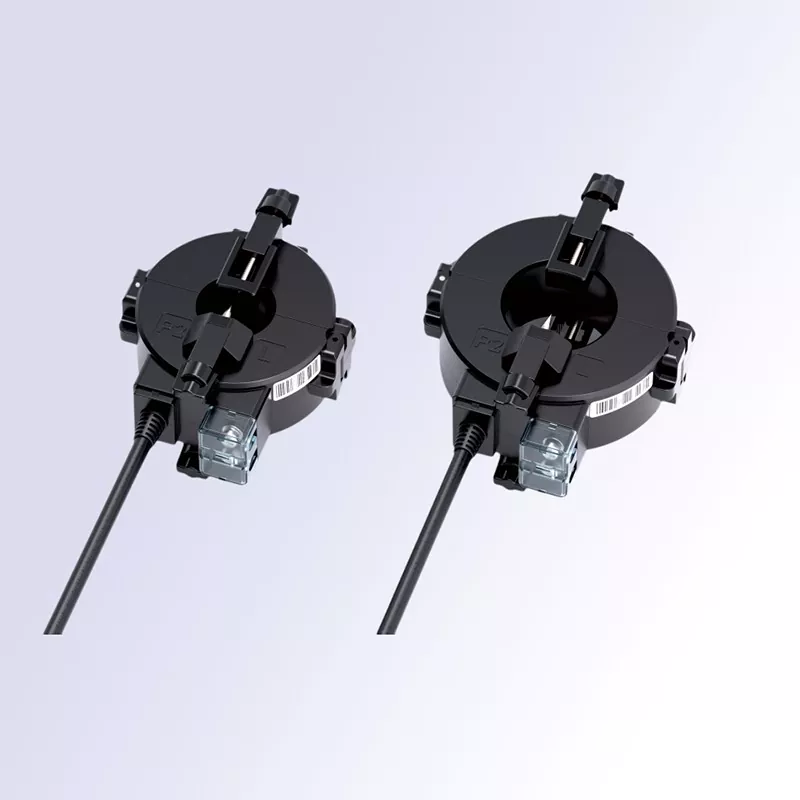

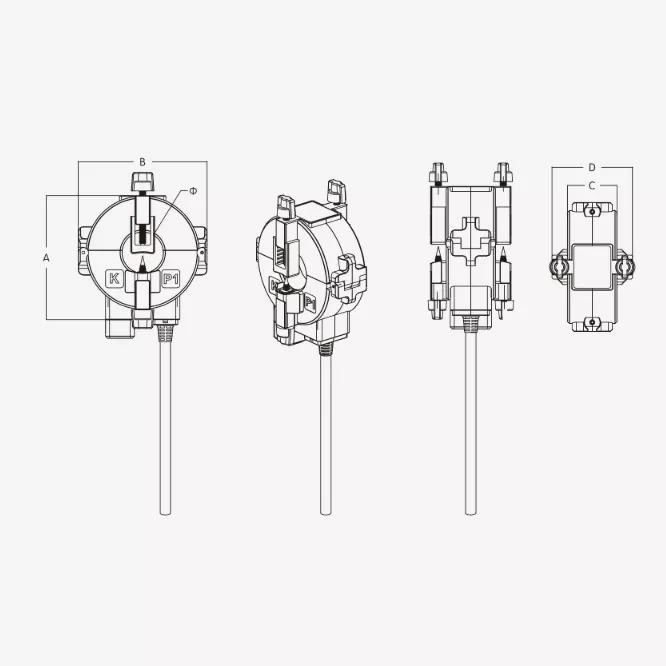

Vedenpitävässä CTHW8 Outdoor -virtamuuntajassa on jaetun ytimen pyöreä rakenne, jonka ansiosta se voidaan kiinnittää suoraan jännitteisiin virtakaapeleihin ilman järjestelmän sammuttamista tai kaapeleiden ja liittimien irrottamista. Sen sileä sisäaukko mukautuu kaapelin muotoon, kun taas ruuvi-tappilukitusmekanismi varmistaa turvallisen, vaihtumattoman istuvuuden. Yhdessä erittäin tarkan rautasydämen kanssa se tarjoaa vakaan virranoton.
Jaetun ytimen pyöreä muotoilu varmistaa tiukan sovituksen sisäaukon ja kaapelin ulkopinnan välillä, ja siihen mahtuu erikokoisia yksi- ja monijohtimia pienjännitekaapeleita. Verrattuna neliömäisiin aukkomuuntajiin, tämä malli tarjoaa tiukemman istuvuuden ilman huojuntaa, mikä johtaa vakaampaan mittaustarkkuuteen. Jaettu rakenne eliminoi perinteisen vaatimuksen irrottaa johdot asennusta varten, mikä mahdollistaa jälkiasennuksen ilman sähkökatkoja. Yksittäinen henkilö voi asentaa yksikön sekunneissa, mikä lyhentää merkittävästi asennusaikoja ja välttää tuotannon seisokkeihin liittyvät häviöt.

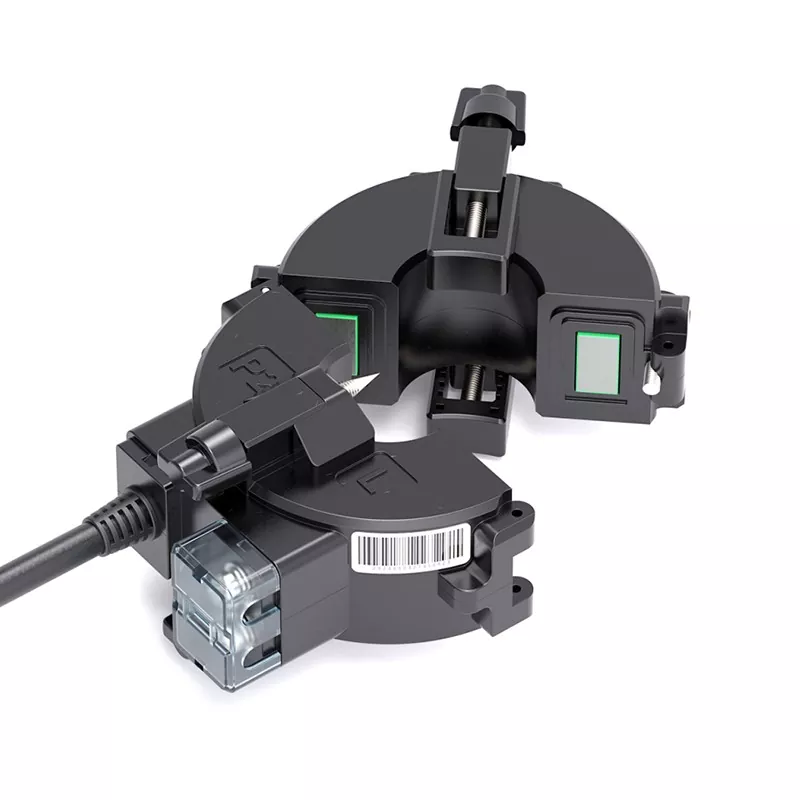

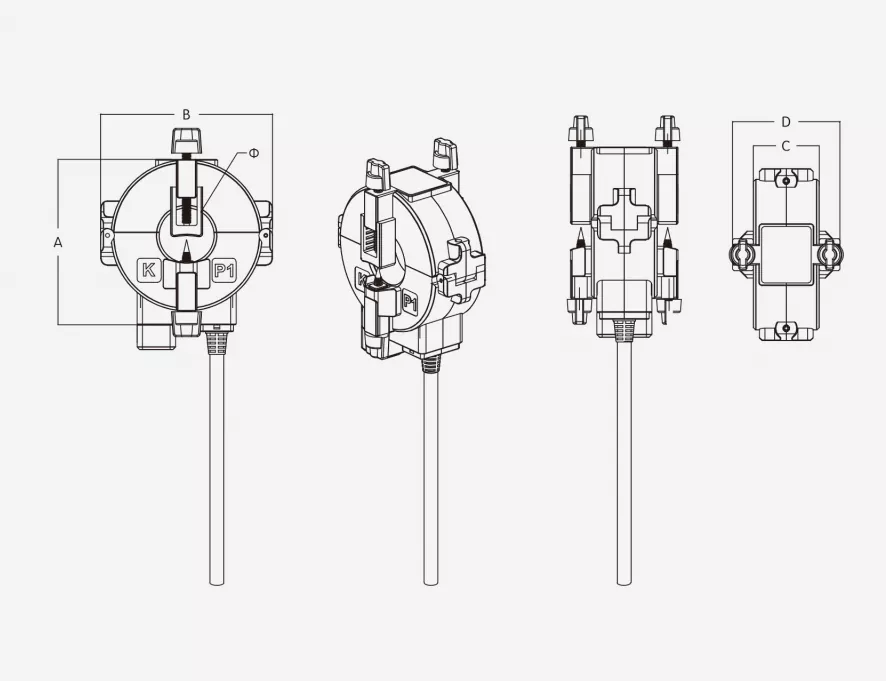

Yksikössä on päälle asennettu nupilla toimiva ruuvilukitusmekanismi, jossa on integroitu asemointitappi. Ruuvin kiristäminen sulkee ylemmän ja alemman kotelon ja varmistaa, että rautasydämen liitäntäpinnat kohtaavat ilman rakoja. Samanaikaisesti kohdistustappi painautuu kaapelin ulkopintaa vasten lukitakseen muuntajan paikalleen, mikä estää tehokkaasti liukumisen tai pyörimisen. Tämä varmistaa pitkän aikavälin vakaan toiminnan – jopa tärinäpitoisissa ympäristöissä – ja eliminoi rakenteellisesti löystymisestä aiheutuvat mittausvirheet.
Siinä käytetään korkealaatuista rakeista piiteräksistä ydintä, jolle on ominaista korkea magneettinen läpäisevyys, pieni magneettinen häviö ja erinomainen magnetointikäyrän lineaarisuus. Se tuottaa vakaan lähtösignaalin nimellisvirta-alueella, täyttää luokan 0.5 tai luokan 1 mittaustarkkuusstandardit ja varmistaa luotettavan, tarkan virtatiedonkeruun. Tuote tukee kaksitaajuista toimintaa (50Hz/60Hz) ja tarjoaa vahvan vastustuskyvyn ulkoisille sähkömagneettisille häiriöille varmistaen vakaan integraation useisiin monitoimitehomittareihin, älykkäisiin valvontaliittimiin ja releen suojalaitteisiin.
Tässä CTHW8 Outdoor -vesitiiviissä virtamuuntajassa on yksirunkoinen ruiskupuristettu kotelo, joka on valmistettu erittäin lujasta, paloa hidastavasta teknisestä muovista ja tarjoaa erinomaisen eristyksen, iskunkestävyyden ja kestävyyden äärimmäisiä lämpötiloja vastaan. Sisäosa on tyhjiöity epoksihartsilla, mikä tarjoaa kattavan suojan kosteutta, pölyä ja korroosiota vastaan. Se soveltuu erilaisiin ja vaativiin ympäristöihin, kuten teollisuuslaitoksiin, ulkojakolaatikoihin, maanalaisiin jakelukuiluihin ja sähkötunneleihin, säilyttäen tasaisen suorituskyvyn pitkällä aikavälillä ja pidennetyn käyttöiän.
Läpinäkyvä liittimen kansi: Johdon tila on selvästi näkyvissä, mikä parantaa tehokkuutta paikan päällä tapahtuvan asennuksen hyväksymisen ja myöhemmän vianmäärityksen tai huollon aikana.
Selkeät napaisuusmerkinnät: P1/P2-suuntavalot ja toisioliittimen napaisuus on merkitty kotelon pintaan johdotusvirheiden estämiseksi.
Vesitiivis kaapelin ulostulo: Mukana erikoistunut, taivutusta kestävä lähtökaapeli; liitäntäpisteessä on vedenpitävä tiiviste yleisen suojausluokan parantamiseksi.
Integroitu, lisävarusteeton muotoilu: Valmis asennettavaksi heti laatikosta ilman lisäosia, mikä vähentää materiaalikustannuksia.
Löysää ylälukkoruuvia kääntämällä sitä vastapäivään ja irrota sitten varovasti kotelon ylä- ja alaosa jakoviivaa pitkin.
Aseta mitattava kaapeli muuntajan aukon keskelle varmistaen, että se on koaksiaalinen aukon kanssa ja ettei siinä ole kohdistusvirheitä tai puristusta.
Kohdista liitospinnat ja sulje kotelon osat; kiristä ylälukkoruuvia myötäpäivään varmistaaksesi tiukan istuvuuden ja että lukitustappi kiinnittää kaapelin tiukasti.
Avaa läpinäkyvä liittimen kansi, kytke toisiojohdot oikein napaisuusmerkintöjen mukaisesti ja sulje kansi asennuksen viimeistelemiseksi.
Älä koskaan jätä toisiopiiriä auki muuntajan ollessa toiminnassa; avoin piiri voi aiheuttaa suuria jännitteitä, jotka vaarantavat henkilöstön ja laitteiden turvallisuuden.
Valitse malli, jonka aukkokoko on sopiva kaapelin todellisen ulkohalkaisijan perusteella varmistaaksesi oikean istuvuuden.
Asennuksissa ulkotiloihin tai kosteaan ympäristöön on suositeltavaa tehdä ylimääräinen vesieristys/tiivistys johtoliitäntöihin. Sovellusskenaariot
Olemassa olevien jakelujärjestelmien jälkiasennus: Mittaus- ja valvontalaitteiden asentaminen ikääntyvien teollisuuspuistojen tai liikerakennusten kaapelipiireihin ilman sähkökatkoksia tai johtojen irrottamista.
Building Power Distribution O&M: Virran valvonta ja energiankulutustilastojen analysointi sähkön nousuputkissa ja sähkökuiluissa sijaitseville kaapelipiireille.
Teollisuuden tehonvalvonta: Kaapelikäyttöisten laitteiden, kuten tuotantolinjojen, pumppujen, puhaltimien ja ilmakompressorien, käyttövirtojen reaaliaikainen valvonta.
Älykkäät virranjakelujärjestelmät: Integrointi tehonvalvontaalustojen ja energianhallintajärjestelmien kanssa mahdollistaa etätietojen keruun ja vian varhaisen varoituksen.
Maavuotosuojaus: Muokattavissa nollasekvenssivirtamuuntajaksi vikavirran valvontaan ja maavuotosuojaukseen sähkönjakelujärjestelmissä.
Koko tuotelinja on valmistettu tiukasti kansallisten standardien mukaisesti. Jokainen CTHW8 Outdoor -vesitiivis virtamuuntaja käy läpi kattavat testaukset – mukaan lukien tarkkuuskalibrointi, tehon taajuuden kestojännitetestit ja eristyksen suorituskyvyn tarkistukset – ennen toimitusta vakaan ja luotettavan toiminnan varmistamiseksi. Mukana on yhden vuoden takuu.
Projektin nimi: Suzhou Smart Lighting Energy Monitoring Retrofit Project | Sijainti: Suzhou City, Jiangsun maakunta
Valmistumispäivä: syyskuu 2023
Käytetty tuote: φ45mm eristeen lävistävä split-core virtamuuntaja
Hanke kattaa 6,2 kilometrin pituisen suuren kaupunkien pääväylän, jossa on 218 katuvalaistuksen jakelupiiriä. Jokainen piiri käyttää 3 × 16 mm²:n virtakaapeleita LED-katuvalojen ja maisemavalaistuksen syöttämiseen. Alun perin vuonna 2015 rakennettu nykyinen jakelujärjestelmä tarjosi vain peruspääkytkimen päälle/pois-toiminnot, joista puuttui ominaisuudet yksittäisten piirien virranvalvontaan tai energiankulutustilastoihin.
Kun kuntavalaistuksen hallinnan vaatimukset lisääntyivät, kunnat suunnittelivat energiavalvonta- ja vikojen varhaisvaroitusjärjestelmien asentamista koko valaistusverkkoon. He kohtasivat kuitenkin haasteita, kuten vaikeudet saada hyväksyntää sähkökatkoille suurilla teillä, korkeat johdotuskustannukset, jotka johtuvat ulkoisten asennuspisteiden hajauttamisesta, ja tarve katkaista kaapeleita perinteisiä virtamuuntajien jälkiasennuksia varten. Lopulta projekti valitsi virranoton ydinkomponenteiksi eristystä lävistävät split-virtamuuntajat, jolloin koko jälkiasennus saatiin päätökseen ilman sähkökatkoja.
Haarapiirin virranvalvonnan puute; erittäin alhainen vianmääritystehokkuus. Valaistusverkossa ei kerätty virtapiirikohtaisia tietoja; vaurioituneiden katuvalojen tai linjavikojen tunnistaminen perustui yksinomaan manuaalisiin yöpartioihin. Keskimääräinen vian havaitsemisaika ylitti 12 tuntia, ja etäosien ongelmat jatkuvat joskus 2–3 päivää ennen korjausta. Tämän seurauksena tievalaistuksen käytettävyysaste vaihteli noin 92 prosentissa, eikä se täytä vaadittuja standardeja.
Raakaenergian hallinta; kyvyttömyys havaita poikkeavaa virrankulutusta. Vain päämittari mittasi kokonaiskulutuksen, joten yksittäisten piirien energiankulutusta ei voitu erottaa. Ongelmia, kuten johtovuoto tai lähellä olevien yritysten luvaton virranotto, ei havaittu, minkä seurauksena arvioidut vuotuiset energiahäviöt ilman valaistusta ylittivät 50 000 RMB.
Perinteinen jälkiasennus vaati sähkökatkoja, mikä aiheutti merkittäviä julkisia vaikutuksia. Vakioreikäisten virtamuuntajien käyttäminen olisi vaatinut kaapeleiden leikkaamista ja virran katkaisemista. Katkot pääteillä olisivat häirinneet liikennevaloja, katuvalaistusta ja sähkönjakelua lähikaupoissa. Lisäksi seisokkien hyväksyntäprosessi oli monimutkainen ja yöasennus aiheutti suuria turvallisuusriskejä.
Laajalti hajallaan olevat ulkopaikat; korkeat kustannukset virtalähteen kaapeloinnista. 218 tarkkailupistettä olivat hajallaan tien varrella. Erillisten virtakaapeleiden asentaminen kullekin tiedonkeruumoduulille olisi aiheuttanut yhteenlasketut materiaali- ja työkustannukset yli 120 000 RMB; lisäksi ulkojohdot ovat alttiita ikääntymiselle ja korkealle vikaantumiselle.
Hajautettujen ulkotilojen ja nollakatkosten asennuksen ydinvaatimuksiin vastaamiseksi projektissa käytetään yksinomaan eristeen lävistäviä, split-core virtamuuntajia. Nämä integroidut yksiköt käsittelevät sekä virranmittauksen että piirin omatehoisen käytön, mikä eliminoi lisävirtajohtojen tarpeen.
Suunnittelun perusperiaatteet

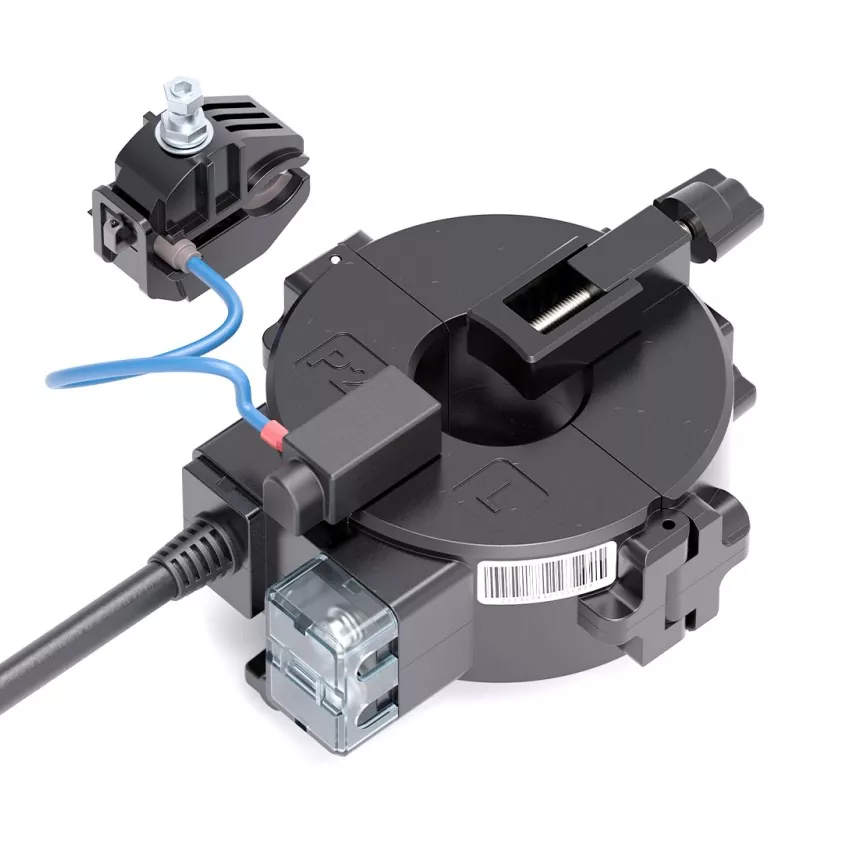

Eristeen lävistävä, omatehoinen ratkaisu: Muuntaja käyttää sisäänrakennettuja lävistyselektrodeja tunkeutuakseen katuvalon vaihejohdon eristykseen ja ottaakseen käyttötehoa. Tämä syöttää samanaikaisesti virtaa virrankeräys- ja viestintämoduuleille, mikä poistaa itsenäisten virransyöttölinjojen tarpeen.
Split-core, ei irrotettava asennus: Laitteessa on napsautettava, jaettu ydinrakenne, ja se kiinnittyy suoraan kaapelin ulkopintaan. Tämä eliminoi tarpeen katkaista kaapeleita tai irrottaa liittimiä, mikä mahdollistaa jännitteisen asennuksen pienjänniteympäristöissä. Korkean suojan ulkokäyttöön suunniteltu rakenne: Yksikkö saavuttaa IP65-pöly- ja vedenpitävyysluokituksen, ja siinä on vedenpitävä tiivisterengas lävistyskohdassa, mikä tekee siitä sopivan ulkoympäristöön, joka on alttiina sateelle, kovalle kuumuudelle ja pakkaselle talvella.
Nolla-katkos asennus; ei häiriöitä normaalissa kaupunkiliikenteessä: Työt suorittivat valtuutetut pienjännitesähköasentajat noudattaen normaaleja jännitteisiä työmenetelmiä. Pääteillä ei ollut sähkökatkoksia, liikennevalot ja lähiliiketoiminnan sähkönjakelut eivät vaikuttaneet. Yhteensä 218 yksikköä asennettiin ja otettiin käyttöön vain seitsemässä päivässä, mikä lyhensi projektin aikajanaa yli 60 % perinteisiin jälkiasennusmenetelmiin verrattuna.
Lisäjohdotuksia ei tarvita; merkittävä jälkiasennuskustannusten aleneminen: Lävistyspohjaisen itsesyöttävän teknologian hyödyntäminen poisti tarpeen vetää virtakaapeleita yksittäisiin yksiköihin. Tämä säästi noin 85 RMB materiaali- ja työvoimakustannuksissa yksikköä kohden, mikä johti yli 180 000 RMB:n kokonaissäästöihin johdotuskustannuksissa ja 40 %:n vähennykseen jälkiasennuskustannuksissa.
Luotettava lävistystiiviste; turvallinen pitkäaikaiseen ulkokäyttöön: Lävistyselektrodi on valmistettu tinatusta kuparista, mikä varmistaa tasaisen lävistysvoiman vahingoittamatta johtimen sydäntä. Vedenpitävä silikonikuminen tiiviste varmistaa täydellisen eristyksen sateelta ja kosteudelta lukituksen jälkeen. Käyttöönoton jälkeen yksiköt ovat kestäneet Suzhoun sadekauden, kesän korkeimmat 40 °C ja talven -5 °C:n lämpötilat ilman eristyksen heikkenemistä, veden sisäänpääsyä tai oikosulkuja.
Vakaa mittaustarkkuus; täyttää energiankulutuksen mittausvaatimukset: Jaetun ytimen anturin liitäntäpinnat hiotaan tarkasti, mikä johtaa minimaaliseen magneettipiirin häviöön sulkemisen yhteydessä ja saavuttaa luokan 0.5 tarkkuuden, mikä täyttää alimitarattujen energiatilastojen vaatimukset. Suuri herkkyys pienvirtasignaaleille mahdollistaa yksittäisten katuvalaisimien vikojen aiheuttamien virranmuutosten tarkan havaitsemisen, mikä mahdollistaa tarkan varhaisen varoituksen vioista.
Kätevä ja tehokas asennus; sopii ulkokäyttöön: Kevyissä laitteissa on integroidut lukituspidikkeet, joiden avulla yksi teknikko voi suorittaa antenniasennukset ilman raskaita työkaluja. Tämä vähentää merkittävästi sekä turvallisuusriskejä että ulkona korkealla työskentelyyn liittyviä vaikeuksia.
Merkittävästi parannettu O&M-tehokkuus ja yhteensopivat valaistusnopeudet: Järjestelmä tarkkailee virtaa reaaliajassa kaikissa piireissä ja lähettää automaattisesti hälytyksiä 10 minuutin sisällä katkoksista, oikosuluista tai epänormaaleista katkoksista, mikä vähentää keskimääräistä vianratkaisuaikaa 80%. Tievalaistusaste nousi 92 prosentista 99,2 prosenttiin, mikä täytti kunnallisvalaistuksen Grade I -standardin.
Hienostunut energianhallinta ja pienemmät häviöt: Energiatietojen käyttöönoton jälkeinen analyysi havaitsi kolme luvatonta virranottokohtaa ja kaksi piilotettua johtovuotoa. Kunnostus vähensi epänormaalia kuukausittaista energiahäviötä noin 2 300 kWh:lla, mikä johti yli 25 000 RMB:n vuotuisiin sähkökustannussäästöihin.
Vakaa laitteiston toiminta ilman vikaa: Lokakuussa 2024 kaikki 218 virtamuuntajaa ovat toimineet jatkuvasti ja tasaisesti, eikä niissä ole näkynyt vesivaurioita, tarkkuuspoikkeamia tai ylikuumenemista liitäntäpisteissä; laitteiden eheysaste on 100 %.
Onnistunut kunnallinen hyväksyntä: Hanke täyttää kaupunkien tievalaistuksen rakentamisen ja hyväksymisen tekniset määräykset (CJJ 89) ja asiaankuuluvat kansalliset virtamuuntajien standardit, läpäiseen kunnan viranomaisen erityisen hyväksymistarkastuksen älyvalaistuksen jälkiasennukselle ensimmäisellä kerralla.
Eristelävistystekniikalla varustettu split-core virtamuuntaja on innovatiivinen ydinkomponentti hajautettujen ulkosähkönjakelujärjestelmien älykkääseen jälkiasennukseen. Se ratkaisee tehokkaasti kolme suurta alan ongelmakohtaa, jotka liittyvät perinteisiin jälkiasennusmenetelmiin: sähkökatkojen ajoituksen vaikeus, korkeat johdotuskustannukset ja hitaat asennusnopeudet.
Tätä tekniikkaa voidaan soveltaa laajasti skenaarioihin, joille on ominaista hajallaan olevat paikat ja haastava sähkön saatavuus, kuten kunnallisissa katuvaloissa, ulkona olevissa sähköautojen latauspaaluissa, teollisuuspuistojen sähkönjakelussa ja maaseudun sähköverkoissa. Se mahdollistaa nykyisten valvonta- ja energiatiedonkeruujärjestelmien nopean käyttöönoton ilman sähkökatkoja, minimaalisia johdotuksia ja edullisia kustannuksia, mikä tekee siitä erittäin kustannustehokkaan sensorikerroksen ratkaisun esineiden Internetiin (IoT) sähkönjakelussa ja älykkäiden kaupunkien rakentamisessa.
