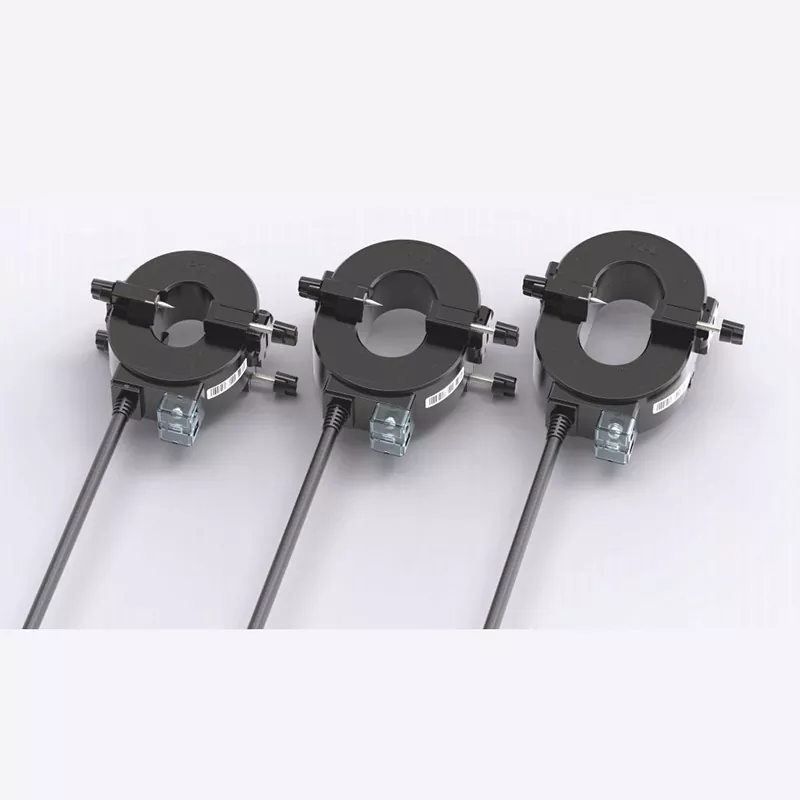

CTHW9 Ulkokäyttöinen vedenpitävä virtamuuntajaon suunniteltu luotettavaan virranottoon pienjännitteisissä sähkönjakelujärjestelmissä, erityisesti missä ulkoinen altistuminen, jälkiasennusrajoitukset ja jatkuva toiminta ovat suuria huolenaiheita. Ammattimaisena Kiinan valmistajana ja toimittajanaJunray sähkökehittää CTHW9-sarjan, jossa on split-core-rakenne, symmetrinen kaksiruuvinen lukitusmekanismi, erittäin läpäisevä piiteräsydin ja IP65-suojaus, joka tukee tarkkaa valvontaa ilman kaapelin irrottamista tai järjestelmän sammuttamista.
Älykkään sähkönhallinnan kasvava kysyntä on tehnyt luotettavan virranmittauksen välttämättömäksi teollisuustiloissa, liikerakennuksissa, ulkojakelulaatikoissa ja älykkäissä sähköverkoissa. Perinteisiä virtamuuntajia voi olla vaikea asentaa, kun olemassa olevia kaapeleita ei voida irrottaa tai kun laitteet toimivat jatkuvasti.
Vedenpitävä CTHW9 Outdoor -virtamuuntaja vastaa näihin haasteisiin kiinnitettävän asennusrakenteen ja säänkestävän rakenteen avulla. Sen useat aukkovaihtoehdot tukevat erikokoisia pienjännitekaapeleita, kun taas erittäin läpäisevä rakeinen piiteräsydin auttaa varmistamaan vakaan virranoton. Konfiguraatiosta riippuen muuntaja voi tukea mittaussovelluksia luokan 0.5 tai luokan 1 tarkkuudella tai se voidaan räätälöidä nollasekvenssin vikavirtatunnistukseen.
Virtamuuntaja, jota yleisesti kutsutaan CT:ksi, muuntaa ensiöjohtimen läpi kulkevan virran mitattavissa olevaksi toisiosignaaliksi, jota voidaan käyttää mittareissa, valvontajärjestelmissä, suojalaitteissa ja älykkäissä tehonhallintaympäristöissä.
TheCTHW9 Ulkokäyttöinen vedenpitävä virtamuuntajaon kehitetty erityisesti pienjännitekaapelien valvontaan ja jälkiasennussovelluksiin. Toisin kuin perinteiset läpireikäiset CT:t, jotka saattavat vaatia kaapelin irrottamista tai huomattavia muutoksia, sen split-core-rakenne mahdollistaa laitteen avaamisen, sijoittamisen olemassa olevan kaapelin ympärille ja turvallisen sulkemisen.
Tämä tekee siitä erityisen arvokkaan, kun sähköinfrastruktuurin on pysyttävä toiminnassa. Teolliset tuotantolinjat, kaupalliset tilat, logistiikkakeskukset ja ulkojakelujärjestelmät voivat näin ollen ottaa käyttöön uusia virranvalvontapisteitä huomattavasti vähemmän häiriötä.
Junray sähköin tuotetietojen mukaan CTHW9-sarja on suunniteltu sovelluksiin, kuten pienjännitteisen sähkönjakelun mittaukseen, energiankulutuksen valvontaan, vikavirtasuojaukseen, paloturvallisuustehovalvontaan ja älykkäisiin virranjakelujärjestelmiin.
CTHW9 käyttää symmetristä kaksoisruuvin lukitusmekanismia. Asennuksen aikana molempia puolia voidaan kiristää vuorotellen, mikä auttaa jakamaan mekaanisen voiman tasaisesti muuntajan kotelon yli.
Tämä muotoilu edistää läheistä kosketusta ydinrajapinnassa ja vähentää mahdollisia kohdistusongelmia. Lukitusnastat auttavat myös estämään muuntajaa liukumasta tai pyörimästä kaapelin ympäri, mikä on erityisen hyödyllistä ympäristöissä, jotka ovat alttiina moottorien, puhaltimien ja muiden laitteiden tärinälle.
Eri sähköjärjestelmissä käytetään erilaisia kaapelihalkaisijoita, joten yksikokoinen CT on harvoin käytännöllinen. CTHW9-sarja tarjoaa erilaisia sisäisiä aukkokokoja erilaisten pienjännitekaapeleiden yhteensovittamiseksi.
Muuntaja käyttää raeorientoitua piiteräsydintä, jolla on korkea magneettinen permeabiliteetti ja pieni magneettinen häviö. Tämä tukee laajaa lineaarista toiminta-aluetta ja auttaa ylläpitämään vakaata mittaustulosta ympäristöissä, joissa saattaa esiintyä sähkömagneettisia häiriöitä.
Mittaussovelluksia varten CTHW9 voidaan konfiguroida luokan 0.5 tai luokan 1 virranottoa varten. Suojaussuuntautuneisiin projekteihin se voidaan myös räätälöidä nollasekvenssivirtamuuntajaksi jäännösvirran havaitsemiseen.
Ulkokäyttöisten sähkölaitteiden on kestettävä kosteutta, pölyä, lämpötilan muutoksia ja pitkäaikaista ympäristöaltistusta. CTHW9 käyttää erittäin lujaa paloa hidastavaa teknistä muovia kotelossaan ja tyhjiöepoksihartsissa sisällä.
Tuloksena saatu IP65-luokiteltu rakenne suojaa pölyä ja vesisuihkuja vastaan, mikä auttaa muuntajaa toimimaan luotettavasti ulkojakolaatikoissa, teollisuuslaitoksissa, maanalaisissa sähkötunneleissa ja kosteissa sähkökuiluissa.
CTHW9 sisältää myös useita asennuskohtaisia yksityiskohtia:
Virtamuuntajaa ostettaessa sähköinsinöörien tulee arvioida enemmän kuin nimellisvirta. Aukon koko, tarkkuus, suunniteltu toiminta, asennusympäristö ja toissijainen konfiguraatio vaikuttavat kaikki siihen, soveltuuko CT tiettyyn projektiin.
| Tuote | CTHW9 Ominaisuudet | Tyypillinen sovelluksen arvo |
|---|---|---|
| Tuotetyyppi | Ulkokäyttöön vedenpitävä split-core virtamuuntaja | Pienjännitekaapelin valvonta |
| Nykyinen alue | Noin 5A–4000A mallista riippuen | Pienistä suuriin virtapiireihin |
| Tarkkuus | Luokka 0.5 tai luokka 1 mittauskokoonpanoille | Energian seuranta ja mittaus |
| Ydinmateriaali | Raeorientoitunut piiteräs | Vakaa magneettinen suorituskyky |
| Suojausluokitus | IP65 | Ulkona ja kosteissa ympäristöissä |
| Asennus | Split-core kiinnitysrakenne | Nykyisen järjestelmän jälkiasennus |
| Räätälöinti | Suhde, aukko, lähtö ja nollasekvenssin parametrit | Hankekohtaiset vaatimukset |
Koska tarkat sähköparametrit riippuvat valitusta mallista ja sovelluksesta, ostajien tulee vahvistaa vaadittu virtasuhde, kaapelin ulkohalkaisija, toisioteho, tarkkuusluokka ja suojausvaatimukset ennen tilauksen tekemistä.
Split-core-asennuksen ja ympäristönsuojelun yhdistelmä tekee CTHW9:stä sopivan monenlaisiin tehonvalvontaskenaarioihin.
Vanhemmissa tehtaissa ja liikerakennuksissa saattaa olla toimivat jakelujärjestelmät ilman riittävää osamittausta. Ylimääräisten CT:iden asentaminen voi tuottaa piiritason virtatietoja ilman suuria muutoksia olemassa oleviin kaapeleihin.
Tuotantolinjoja, ilmakompressoreita, apulaitteita ja muita suuria sähkökuormia voidaan valvoa yksitellen. Nykyiset tiedot voivat sitten tukea energiatilastoja, kuormitusanalyysiä ja energiatehokkuuden parannuksia.
Kun laite on määritetty nollasekvenssivirtamuuntajaksi, se voi havaita vikavirran ja toimia vuotosuojalaitteiden kanssa. Tämä tekee siitä hyödyllisen sähköturvallisuuden valvonnassa.
Paloturvavirtapiirit edellyttävät luotettavaa käyttökunnon valvontaa. CTHW9 voidaan sisällyttää valvontaarkkitehtuureihin, jotka seuraavat virtaa ja vikavirtaa asiaankuuluvissa jakelupiireissä.
Virtamuuntajat ovat digitaalisten tehojärjestelmien perusanturikomponentteja. CTHW9-mittaussignaalit voidaan integroida tehonvalvontaalustojen ja IoT-päätteiden kanssa tukemaan etätietojen keräämistä, trendianalyysiä ja varhaista vian havaitsemista.
Split-core rakenne on tarkoitettu yksinkertaistamaan kenttäasennusta, mutta sähkötyöt on aina suoritettava asianmukaisesti pätevä henkilö soveltuvia turvaohjeita noudattaen.
Yksi tärkeä turvallisuusvaatimus on, että virtamuuntajan toisiopiiriä ei saa jättää avoimeksi ensiöpiirin ollessa jännitteinen. Indusoitunut korkea jännite voi aiheuttaa vakavia turvallisuusriskejä. Siksi asennuksen ja huollon aikana tulee noudattaa asianmukaisia CT-oikosulku- ja testausmenetelmiä.
Virtamuuntajien toimittajia vertailevien insinöörien ja hankintaryhmien tulee tarkistaa seuraavat tekijät ennen mallin valintaa:
AmmattilainenKiinalainen virtamuuntajan valmistajaolisi myös voitava tarjota teknistä valintaapua sen sijaan, että se toimittaisi vain vakiokomponentin.
Älykäs logistiikkapuiston jälkiasennusprojekti Xiaoshanissa, Hangzhoussa, osoittaa split-core-virrantunnistusteknologian arvon toimintatiloissa. Kohteessa oli 172 pienjännitejakelupiiriä, ja sen vuotuiset sähkökustannukset ylittivät 3,2 miljoonaa RMB. Koska kylmäketjutoiminnot ja automaattinen lajittelu eivät kestäneet pitkiä seisokkeja, perinteiset kaapelien irrotusmenetelmät olivat epäkäytännöllisiä.
Projektissa käytettiin split-virtamuuntajia piiritason valvontaan ilman virran katkaisua. Tuloksena oleva järjestelmä tuki vyöhykekohtaista sähkölaskentaa, epänormaalista kuormitusta koskevia hälytyksiä ja energiankulutusanalyysiä.
| Projektitekijä | Raportoitu tulos |
|---|---|
| Valvontapisteet | 172 pienjännitepiiriä |
| Keskimääräinen asennusaika | Noin 8 minuuttia per yksikkö |
| Jälkiasennuskustannusten vähennys | noin 35 % |
| Kuukausittaiset energiansäästöt | Noin 18 000 kWh |
| Arvioidut vuosittaiset sähkökustannussäästöt | Yli 200 000 RMB |
| Jälkiasennuksen jälkeinen CT-eheys | 100 % heinäkuusta 2026 alkaen |
Hanke havainnollistaa tärkeää periaatetta: toimintatiloissa virtamuuntajan arvo ei rajoitu mittaustarkkuuteen. Asennuksen tehokkuus, järjestelmän jatkuvuus, tilan mukautuvuus, ympäristönsuojelu ja yhteensopivuus älykkäiden valvontaalustojen kanssa voivat kaikki vaikuttaa projektin kokonaisarvoon.
Sähköisten valvontalaitteiden tasainen valmistuksen laatu on välttämätöntä, koska mittausvirheet tai eristysongelmat voivat vaikuttaa loppupään valvonta- ja suojaustoimintoihin.
Junray sähkö ilmoittaa, että sen CTHW9-sarja testataan ennen toimitusta, mukaan lukien tarkkuuskalibrointi, tehon taajuuden kestojännitetestaus ja eristyksen suorituskyvyn tarkastukset. Yritys tarjoaa myös mukautuksia virtasuhteille, aukon mitoille, lähtökokoonpanoille ja nollasekvenssiparametreille.
Tuotetta tukee ammattitaitoinen tekninen tiimi mallin valinnassa ja myynnin jälkeisessä teknisessä tuessa, ja ilmoitettu tuotteen takuu on yksi vuosi. Nämä tekijät voivat olla erityisen arvokkaita suunnitteluurakoitsijoille ja jakelijoille, jotka ostavat virtamuuntajia useisiin projektikokoonpanoihin.
CTHW9 yhdistää paloa hidastavan teknisen muovikotelon tyhjiöepoksihartsiin ja IP65-suojausluokituksen. Sen tiivis rakenne auttaa suojaamaan sisäosia pölyltä, kosteudelta ja korroosiolta sopivissa ulkoasennuksissa.
Ei. Sen split-core rakenne on suunniteltu kiinnittämään olemassa olevan pienjännitekaapelin ympärille, mikä voi merkittävästi yksinkertaistaa jälkiasennusprojekteja, joissa kaapelin katkaisu tai pitkittynyt sähkökatkos ei ole toivottavaa.
Valitusta mallista ja kokoonpanosta riippuen sarja on suunniteltu virranottosovelluksiin, jotka vaihtelevat noin 5A - 4000A. Oikea suhde tulee valita todellisten piirivaatimusten mukaan.
Kyllä. Tuote voidaan räätälöidä nollasekvenssivirtamuuntajaksi jäännösvirran havaitsemiseen ja se voidaan yhdistää asianmukaisiin vuotosuojaus- tai paloturvallisuusvalvontalaitteisiin.
Mittaa kaapelin todellinen ulkohalkaisija ja valitse aukko, jonka avulla kaapeli istuu kunnolla CT:n sisällä ilman liiallista välystä tai mekaanisia häiriöitä. Hankekohtaista valintaa varten kysy valmistajalta kaapelin mitat ja nykyiset vaatimukset.
Kyllä. Junray Electrical toteaa, että virtasuhteita, aukkokokoja, lähtökokoonpanoja ja nollasekvenssiparametreja voidaan mukauttaa projektin vaatimusten mukaan.
TheCTHW9 Ulkokäyttöinen vedenpitävä virtamuuntajayhdistää split-core-asennuksen, symmetrisen kaksoisruuvilukituksen, korkean läpäisevyyden magneettisydänteknologian, IP65-suojauksen ja joustavat konfigurointivaihtoehdot vastaamaan nykyaikaisen pienjännitetehovalvonnan käytännön haasteisiin. Sen kyky tukea jälkiasennusprojekteja ilman kaapelien purkamista tekee siitä erityisen merkityksellisen teollisuuslaitoksissa, liikerakennuksissa, ulkojakelujärjestelmissä, energianhallintaprojekteissa ja älykkäissä tehosovelluksissa.
Luotettavaa ostajalleKiinalainen toimittaja, valmistaja tai tehdasräätälöityjä virtamuuntajaratkaisuja varten Junray Electrical voi tarjota tuotevalinnan ohjausta ja projektikohtaista räätälöintiä. Jos suunnittelet uutta tehonvalvontajärjestelmää tai päivität olemassa olevaa jakeluverkkoa,ota meihin yhteyttänykyisen suhteen, kaapelin halkaisijan, tarkkuusvaatimusten, asennusympäristön ja sovellusskenaarion kanssa saadaksesi sopivan CTHW9-ratkaisun ja ammattitaitoisen teknisen tuen.
