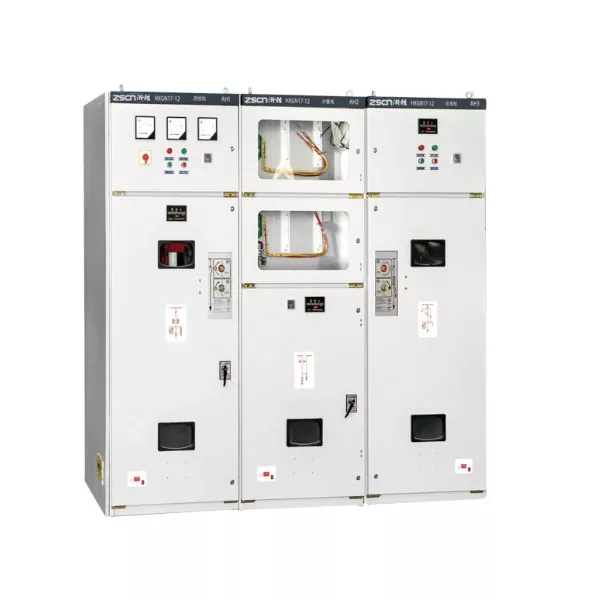

HXGN17-12 metallikoteloitu rengaspääyksikkö

Monissa pienissä 10 kV rengasverkon jakeluskenaarioissa laitteiden luotettavuus on erittäin vaativaa. Tavallisten HXGN-rengasverkkokaappien suorituskyky on kuitenkin riittämätön ja niiden toimintavakaus on heikko, mikä vaikeuttaa tällaisten skenaarioiden virtalähdevaatimusten täyttämistä. Joissakin tapauksissa rengasverkkokaapit on asennettava laatikkotyyppisille sähköasemille. Tavalliset rengasverkkokaapit ovat kooltaan liian suuria ja niillä on huono sopeutumiskyky, minkä vuoksi niitä on mahdotonta ottaa käyttöön joustavasti. HXGN17-12 metallikoteloitu rengaspääyksikkö käsittelee tarkasti tämän kipukohdan. Perustuu tavalliseen HXGN:ään, se on päivitetty kattavasti luotettavuus, kompakti ja sopeutumiskyky huomioiden, ja siitä on tullut eksklusiivinen päivitetty ratkaisu huippuluokan pieniin 10kV rengasverkkojakeluihin.

Kolme suurta päivitystä

HXGN17-12 metallikoteloitu rengaspääyksikkö on päivitetty versio tavallisesta HXGN:stä. Jokainen etu on optimoitu vastaamaan pienten rengasverkkojen sähkönjakelun ydinvaatimuksia.

Parannettu rakenne, vakaampi ja luotettavampi toiminta: ottamalla käyttöön parannettu laatikkorakenne verrattuna tavalliseen HXGN-rengasverkkokaappiin, rakennesuunnittelu on järkevämpi, sisäisten komponenttien asettelu on optimoitu, mikä vähentää käyttöriskejä, vikaprosentti on merkittävästi pienempi, ei vaadi usein huoltoa, mukautuu täydellisesti pienten 10 kV rengasverkkojen korkeisiin luotettavuusvaatimuksiin, jotka takaavat jatkuvan virransyötön pitkän aikavälin toiminnassa.

SF6-kuormakytkin, erinomainen valokaaren sammutuskyky: Varustettu kypsällä SF6-kuormakytkimellä, joka käyttää SF6-kaasua eristyksenä ja valokaaren sammutusaineena, valokaaren sammutuskyky ylittää huomattavasti tavallisten tyhjiökytkimien kykyä, nopea katkaisunopeus, pieni valokaaren energia, vähäinen kosketuseroosio, luotettavampi toiminta, vastaa paremmin myös pienten verkkojen todellisia 10k- ja rengastarpeita. huoltovapaa, mikä vähentää myöhempiä käyttö- ja ylläpitokustannuksia.

Viiden eston lukitussuoja, turvallisempi käyttö: Varustettu erillisellä viiden eston lukituslaitteella, joka noudattaa tiukasti "viiden eston" turvallisuusvaatimuksia, estää täysin väärinkäytökset, kuten kuormituksen, tahattoman kosketuksen jännitteisiin osiin jne., ei vain varmista huoltohenkilöstön henkilökohtaista turvallisuutta, vaan myös välttää väärinkäytösten aiheuttamia laitevikoja ja sähkökatkoksia, rakentaa kattavasti korkean jännitteen toiminnan.

Tekniset tiedot

Sovellusskenaariot kattavat erilaisia ​​korkealuokkaisia ​​pienimuotoisia 10 kV rengasverkon sähkönjakelujärjestelmiä.

Korkean luotettavuuden, kompaktin koon ja laajan muunnettavuuden ansiosta HXGN17-12 metallikoteloitua rengaspääyksikköä käytetään laajalti erilaisissa pienimuotoisissa 10 kV rengasverkon sähkönjakelutilanteissa, joissa on korkeat luotettavuusvaatimukset. Se voidaan asentaa joustavasti myös laatikkotyyppisille sähköasemille ja sillä on erittäin vahva sopeutumiskyky. Asuinalueiden sähkönjakeluskenaarioissa se soveltuu 10kV rengasverkkosähkönjakoon asuinalueilla, joilla on korkeat luotettavuusvaatimukset, mikä varmistaa asukkaille vakaan sähkön saannin. Pientehdasskenaarioissa se soveltuu 10kV rengasverkkosähkönjakoon pienissä tehtaissa täyttäen tuotannon vakaan tehonsyöttövaatimukset. Pienten sähköasemien skenaarioissa se soveltuu pienten 10 kV sähköasemien 10 kV rengasverkon sähkönjakoon vakaalla toiminnalla ja kätevällä huollolla. Pienissä infrastruktuuriprojektiskenaarioissa se soveltuu pienten infrastruktuuriprojektien 10kV rengasverkkosähkönjakoon, koska se on kestävä, luotettava ja erittäin mukautuva.

Laadunvarmistus

Junray Electrical, ammattimainen valmistaja, toimittaja ja tehdas Kiinassa, noudattaa tiukasti HXGN17-12 Ring -pääyksikön kansallista standardia. Jokainen HXGN17-12 metallikoteloitu rengaspääyksikkö käy läpi tiukat rakennetestit, kestävyysjännitetestit ja lukitustestit vakaan ja turvallisen toiminnan ja laadun takaamiseksi. Tarjoamme yksiköiden räätälöintiä ja toimintojen räätälöintiä. Asiakkaan pienen 10kV rengasverkon jakelusuunnitelman perusteella voimme räätälöidä eksklusiivisen kaapin täydellisesti vastaamaan todellisia tarpeita. Olipa kyseessä hankkeen tarjouskilpailu tai suunnitteluhyväksyntä, se voidaan hyväksyä. Prosessi on kypsä ja kestävä, mikä tekee hankinnasta mukavampaa ja käyttö on vakuuttavampaa.

Hankkeen yleiskatsaus

Tämä hanke sisältää pienten ja keskisuurten yritysten (pk-yritysten) klusterin 10 kV sähkönjakelujärjestelmän uudistamisen ja saneerauksen teollisuuspuistossa. Puisto käsittää useita vakiotehdasrakennuksia, T&K-työpajoja ja niihin liittyviä hyötykuormia; sähkökuorma on hajallaan useisiin haarapiireihin, mikä edellyttää monisegmenttistä rengasverkkovirtalähdekonfiguraatiota. Nykyiset ikääntyvät kojeistot kärsivät eristyksen huonontumisesta, alkeellisesta rakennesuunnittelusta, luotettavien "viiden estomekanismin" lukitusmekanismien puutteesta ja kyvyttömyydestä helpottaa joustavaa rengasverkkojen yhteenliittämistä. Nämä ongelmat johtivat laajoihin sähkökatkoihin kunnossapidon aikana ja heikentyneeseen toimitusvarmuuteen, mikä vaikutti vakavasti yritysten normaaliin tuotantotoimintaan.

Hankkeessa vaihdetaan kaikki suurjännitejakelulaitteet HXGN17-12-sisäisillä metallikoteloiduilla rengaspääyksiköillä (RMU). Nämä yksiköt käsittelevät 10 kV:n tulolinjoja, osittaista yhteenliittämistä, kuormanhaaroitusta ja laatikkotyyppisten sähköasemien päätesyöttöä. Tämä kokoonpano luo luotettavan jakeluverkkorakenteen, jossa on useita segmenttejä ja yhteenliitäntöjä, mikä täyttää puiston kapasiteetin laajentamisen, ylläpitoeristyksen ja non-stop tehonsiirron vaatimukset.

Ongelmat ennen remonttia

Merkittävät turvallisuusriskit, jotka liittyvät ikääntyviin kojeistoihin: Vanhemmista kiinteän tyyppisistä kaapeista puuttui kattava "viiden estomekanismin" lukitus, mikä teki niistä alttiita toimintavirheille; eristyksen heikkeneminen ja pölyn kerääntyminen johti jäljitykseen ja ylilyöntiin, mikä aiheutti laukaisuja ukkosmyrskyjen aikana.

Kyvyttömyys tarjota joustavaa rengasverkkovirtalähdettä: Olemassa olevista laitteista puuttui luotettava yhteenliittäminen ja osiointikyky; viat johtivat linjan täydelliseen sulkemiseen, mikä johti huomattaviin tuotantotappioihin puiston yrityksille.

Piirin laajentamisen vaikeus: Vanhojen kaappien kiinteä rakenne esti uusien haarapiirien lisäämisen, eivätkä ne pystyneet vastaamaan puistoon tulevien uusien yritysten lisääntyneisiin tehotarpeisiin.

Hankala huolto ja käyttö: Itsenäisten toiminnallisten osastojen puuttuminen johti siihen, että kunnossapito vaati suuria sähkökatkoja, mikä johti suuriin käyttöriskeihin ja alhaiseen hätäkorjaustehokkuuteen.

Matala suojausluokka: Tehdasrakennuksia ympäröivän monimutkaisen ympäristön ja korkean pölytason vuoksi vakiokaapit tarjosivat huonon pölyn- ja kosteudenkestävyyden, mikä johti korkeaan laitevikojen määrään.

Laitteiston kokoonpanosuunnitelma

Hankkeessa otetaan käyttöön HXGN17-12 laatikkotyyppiset metallikoteloidut rengaspääyksiköt (RMU) teollisuuspuiston jakeluominaisuuksien – erityisesti useiden haarojen, rengasverkkojen yhteenliittämisen ja jatkuvan kapasiteetin laajentamisen – tarpeisiin. Näissä yksiköissä käytetään tyhjiökuorman katkaisijarakennetta, joka tarjoaa luotettavat rengasverkko-, osiointi- ja liitosuojaustoiminnot. Tärkeimmät laitteiden tekniset tiedot

Malli: HXGN17-12 sisäkäyttöinen keskijännite metallikoteloitu rengaspääyksikkö (RMU)

Nimellisjännite: 12kV (sopii 10kV jakeluverkkoihin)

Nimellisvirta: 630A

Katkaisuelementti: Tyhjiökuormakytkin yhdistettynä virtaa rajoittavaan sulakkeesuojaan

Kaapin rakenne: Metallikoteloitu; itsenäiset virtakisko- ja kaapeliosastot; sisäänrakennettu paineenalennuskanava

Suojausluokka: IP4X (pölytiivis ja kosteudenkestävä; soveltuu monimutkaisiin teollisuusympäristöihin)

Turvaominaisuudet: Kattavat "Five-Prevention" mekaaniset/sähköiset lukitukset, jännitteen ilmaisu, vikailmoitus ja maadoituslukot

Toimintatilat: Tukee rengasverkon yhteenliittämistä, ositettua virtalähdettä, päätteiden jakelua ja kahden tehon varmuuskopiointia

Rakentamisen ja sovellusten kohokohdat

Vahva rengasverkkoominaisuus ja joustava virtalähde: Mahdollistaa moniosaisten "daisy-chain" (käsi kädessä) verkkojen joustavan konfiguroinnin; yksittäisen osan viat voidaan eristää ja virran reitittää uudelleen, mikä minimoi merkittävästi sähkökatkosten laajuutta.

Vakaa tyhjiökaarisammutusteho: Hyödyntää tyhjiökaarikytkimiä, jotka tarjoavat vahvat valokaaren sammutusominaisuudet, palamattomuuden ja huoltovapaan toiminnan; eliminoi SF6-kojeistoon liittyvät kaasuvuotoriskit ja varmistaa ympäristöturvallisuuden.

Kestävä rakenne soveltuu teollisuusympäristöihin: Täysin suljettu metallikaappi korkealla suojausluokilla; kestää tehokkaasti tehdaspölyä ja lämpötilan ja kosteuden vaihteluita, mikä takaa pitkän aikavälin eristyksen vakauden.

Kätevä kapasiteetin laajentaminen: Kaapit voidaan liittää joustavasti vierekkäin; Teollisuuspuiston tuleva kuormituksen kasvu voidaan ottaa huomioon suoralla laajennuksella ilman täydellistä järjestelmän uudistamista.

Kattavat "viiden ennaltaehkäisyn" turvalukitus: eliminoi täysin kriittiset sähköonnettomuudet, kuten kytkennät kuormituksen alaisena, ovien avaaminen jännitteisenä tai vahingossa tapahtuva maadoitus, mikä varmistaa korkean turvallisuuden käytön ja huollon aikana.

Operatiivinen suorituskyky

Merkittävästi parantunut virtalähteen luotettavuus: Mahdollistaa osittaisen eristyksen ja vian uudelleenreitityksen; huollot tai viat eivät enää vaadi täydellistä linjan seisokkia, mikä varmistaa jatkuvan tuotannon puiston yrityksille.

Vakaa, nollavikatoiminta: Tyhjiökaarisammutus yhdistettynä täysin tiiviiseen rakenteeseen estää ryöminnön, räjähdyksen ja kosteudesta johtuvat viat, mikä johtaa nollaan epänormaaliin laukaisuihin ympäri vuoden.

Tarkka ja luotettava vianpoisto: Yhdistetty sulake- ja kuormakytkinsuoja varmistaa muuntajien ja haaralinjojen oikosulkuvikojen nopean poistamisen ja suojaa alavirran laitteita.

Turvallinen ja kätevä O&M: Sisältää kattavat "Viiden ennaltaehkäisyn" toiminnot ja selkeän rakenteellisen asettelun; Vikapaikat tunnistetaan helposti, mikä parantaa merkittävästi kunnossapidon tehokkuutta ja vähentää merkittävästi operatiivisia riskejä. Täyttää pitkän aikavälin kapasiteetin laajentamistarpeet: Kaapin laajennettava rakenne mahdollistaa tulevaisuuden liiketoiminnan houkuttelevuuden ja kuormituksen kasvun teollisuuspuistossa, ja runsaasti kapasiteettia on varattu sähkönjakelulle.

Yhteenveto tapauksesta
