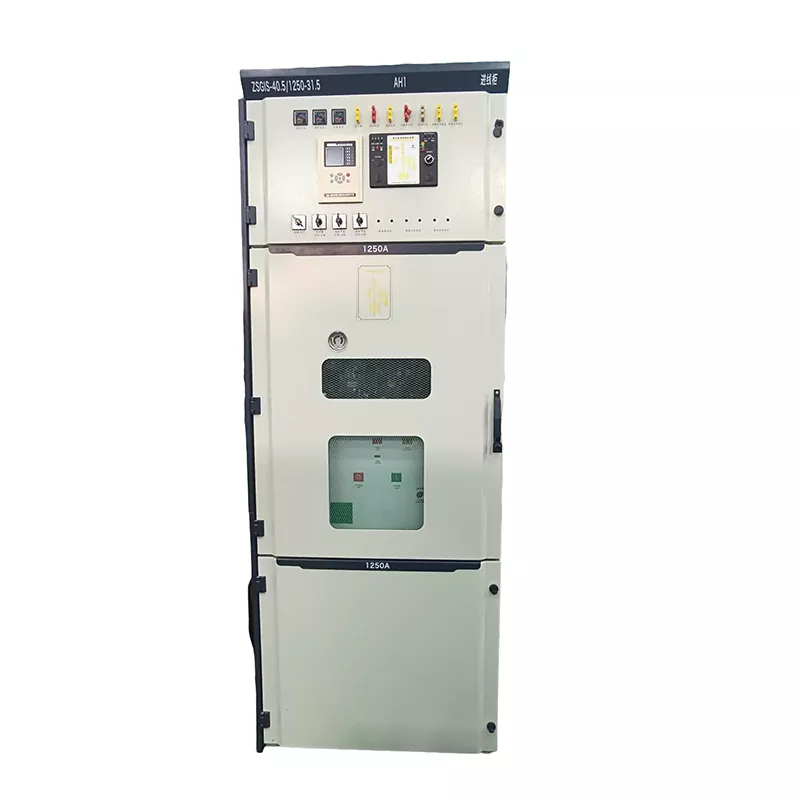

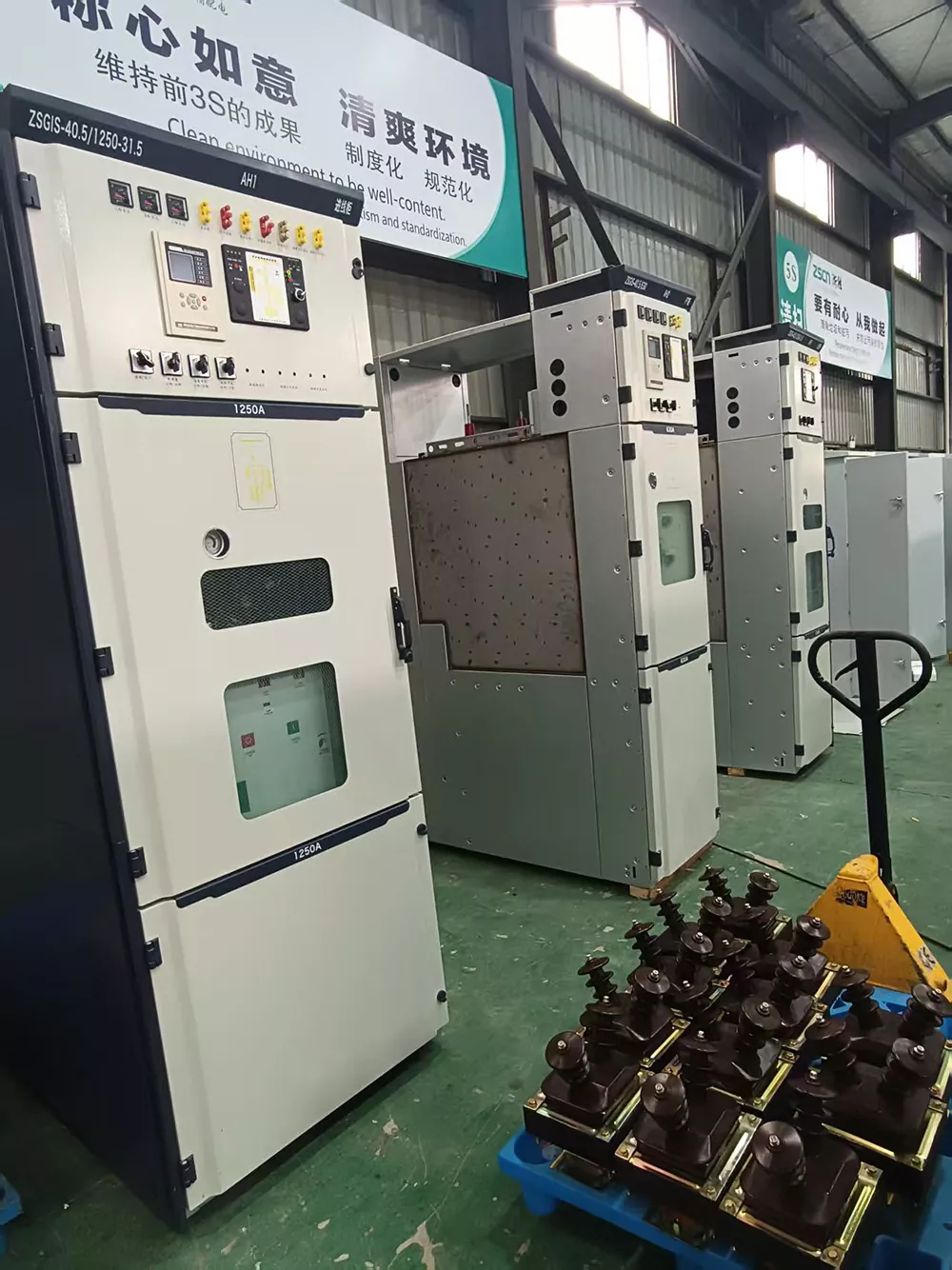

GIS ympäristöystävällinen kaasukaappi

Perinteisten SF6-laitteiden kohtaamien ympäristövaatimusten voittaminen

Oletko huolissasi siitä, että nykyiset SF6-kaasutäytteiset kaapit on korjattava tai sakotettava ympäristöpolitiikan tiukentumisen vuoksi? SF6-kaasun kasvihuoneilmiö on 23 500-kertainen hiilidioksidiin verrattuna, ja sen päästöjen hallinta on noussut energiateollisuuden etusijalle. Perinteisten laitteiden käytön jatkaminen ei ainoastaan ​​aiheuta suuria hiilidioksidipäästökustannuksia, vaan se voi myös jäädä pois markkinoilta, koska se ei täytä vihreiden arviointistandardien vaatimuksia.

Junray Electricalin GIS ympäristöystävällinen kaasukaappi on suunniteltu erityisesti tämän alan ongelman ratkaisemiseksi. Olemme luopuneet erittäin saastuttavasta puhtaasta SF6-kaasusta ja käyttäneet sen sijaan vaaratonta kuivaa ilmaa tai ympäristöystävällisiä kaasuja. Tämä tarkoittaa, että sähkönjakeluprojektisi eivät enää tuota kasvihuonekaasuja, mikä eliminoi täysin huolet ympäristön noudattamisesta ja auttaa sinua tekemään aloitteen vihreän infrastruktuurin ja ympäristöarvioinnin suhteen.

Ympäristönsuojelu ratkaisee tulevaisuuden.

GIS Eco-friendly Gas Cabinetin ydinkilpailukyky piilee sen keskikokoisissa korvausratkaisuissa ja rakennesuunnittelussa:

Nolla kasvihuoneilmiötä: Käyttämällä ympäristöystävällistä kuivaa ilmaa tai kaasuseoksia se eliminoi kasvihuonekaasupäästöt perusteellisesti, täyttää täydellisesti kansainväliset ja kotimaiset ympäristönsuojelustandardit, mikä auttaa sinua läpäisemään ympäristönsuojelutarkastukset helposti.

Täysin tiivis ja erittäin suojaava: Kaasukaappi perii GIS-laitteiden erinomaiset perinteet, ja siinä on täysin suljettu hitsausrakenne, jolla on erittäin korkea suojaustaso. Olipa kyseessä suolasuihku rannikkoalueilla, korkean kosteuden kellareissa tai pölyisissä teollisuusympäristöissä, se voi tehokkaasti estää ulkoista eroosiota ja varmistaa, että sisäiset komponentit eivät vaikuta siihen.

Huoltovapaa rakenne: Ympäristöystävällisen kaasun vakauden ja täysin tiiviin rakenteen ansiosta laite ei vaadi lähes lainkaan huoltoa elinkaarensa aikana. Verrattuna tavallisiin rengaspääyksiköihin se eliminoi toistuvien tarkastusten vaivan ja pienentää merkittävästi käyttö- ja ylläpitokustannuksia koko elinkaaren ajan, soveltuu erityisesti syrjäisille tai vaikeapääsyisille kohteille.

Sopeutuminen ympäristönsuojeluvaatimuksiin: Täyttää täydellisesti nykyiset ympäristönsuojeluvaatimukset, ja se voidaan mukauttaa täydellisesti kaupunkeihin ja alueisiin, joilla on korkeat ympäristönsuojeluvaatimukset, ilman huolta ympäristöarvioinnista.

Korkea luotettavuus: Pienellä vikatiheydellä ja vakaammalla toiminnalla, sen vikanopeus on pienempi kuin SF6-kaasutäytteisissä kaapeissa, ja sen luotettavuus on korkeampi, joten se mukautuu täydellisesti skenaarioihin, joissa on korkeat luotettavuusvaatimukset.

Junray Electricalin laadunvarmistus

Ammattimainen valmistaja, jolla on syvällinen tekninen asiantuntemus, Junray Electrical noudattaa tiukasti GIS-ympäristöystävällisten kaasukaappien kansallisia standardeja tuotannossaan. Tehtaamme on varustettu edistyneillä laserhitsaus- ja heliumin massaspektrometrialla vuotojen havaitsemislaitteilla varmistaakseen jokaisen kaasulaatikon täydellisen tiivistyksen.

Tämä ympäristöystävällinen GIS-kaasukaappi sisältää täydellisen "viiden varman" mekaanisen lukitustoiminnon, joka estää tehokkaasti väärinkäytöt ja varmistaa henkilökunnan ja laitteiden turvallisuuden. Jokainen tehtaalla toimitettu kaappi käy läpi tiukat tiivistys-, paine- ja lukitustestit varmistaakseen vakaan toiminnan jännitealueella 12kV - 40,5kV. Takaamme, että tuotteidemme korkea luotettavuus ja vikatiheyden hallinta ovat parempia tai vastaavia kuin perinteiset SF6-kaasutäytteiset kaapit, tarjoten sinulle luotettavimman tehosuojan.

Tekniset tiedot

Sovellettavat skenaariot

Kaupunkien sähkönjakelu: Tiukan ympäristönsuojeluarvioinnin kohteena olevilla ydinalueilla vaaditaan päästöttömiä laitteita.

Rannikkoalueet: Kestää kovaa suolasumukorroosiota ja vastaa meren ekologisia suojeluvaatimuksia.

Ympäristönsuojeluhankkeet: Erilaisia ​​vihreitä rakennuksia, uusia energiavoimaloita ja ympäristöystävällisiä infrastruktuurihankkeita.

Alueet, joissa on korkea kosteus: Maanalaiset putkigalleriat, vesivoimalat jne. kosteissa ympäristöissä vaativat korkean suojauksen.

Yhden luukun ratkaisu ja huoleton huoltopalvelu

Junray Electricalin valitseminen ei ole vain toimittajan valintaa, vaan vihreään tulevaisuuteen sitoutuneen kumppanin valitsemista. Meillä on 50 hengen ammattitaitoinen tiimi, mukaan lukien 5 kokopäiväistä tarjousinsinööriä, jotka voivat tarjota sinulle nopeita ja täsmällisiä räätälöityjä palveluita.

Lupaamme tarjota maailmanlaajuista nopeaa vastausta 7 × 24 tuntia. Jos etsit GIS-ympäristöystävällistä kaasukaappia, joka mukautuu täydellisesti ympäristönsuojelupolitiikkaan ja ratkaisee kosteus- ja korroosio-ongelmat, älä epäröi enää. Ota meihin välittömästi yhteyttä saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset ja anna Junray Electricalin rakentaa sinulle vihreä, turvallinen ja tehokas sähkönjakelujärjestelmä.

Case: Palvelinkeskusprojekti Singaporessa (Kaakkois-Aasia)

Hankkeen yleiskatsaus

 Projektin nimi: High Voltage Power Distribution for Singapore Tier 3+ Data Center

 Sijainti: Singapore

 Valmistumisaika: joulukuu 2025

 Mittakaava: 20 MW IT-kuorma, Tier 3+ -standardi

Käytetyt tuotteet

 Tuotemalli: GIS-24kV ympäristöystävällinen kaasueristeinen kytkinlaitteisto

 Määrä: 24 yksikköä

 Kokoonpano: ABB Vacuum Circuit Breaker + ABB Microprocessor Protection

 Eristävä kaasu: typpi (N₂)

 Sertifikaatit: CE-sertifiointi, CB-raportti

 Erityisvaatimukset: Soveltuu trooppisiin korkeisiin lämpötiloihin ja korkean kosteuden ympäristöön

Ratkaisu

Singapore sijaitsee tropiikissa, jossa lämpötila ja kosteus ovat korkeat ja maavarat ovat erittäin niukat. Palvelinkeskuksilla on erittäin korkeat vaatimukset tilan ja luotettavuuden suhteen. Tarjoamme räätälöidyn GIS-ratkaisun:

1. Erittäin kompakti ja tilaa säästävä

o 24 GIS-yksikköä vievät vain noin 14,4 ㎡, mikä säästää yli 70 % perinteisiin ratkaisuihin verrattuna.

o Säästötilaan mahtuu vielä kymmeniä palvelimia, mikä tuottaa merkittävää arvoa.

o Singaporessa maakustannukset ovat erittäin korkeat; tilansäästö ylittää huomattavasti laitteiden hintaeron.

2. Täydellisesti sopeutunut trooppisiin ympäristöihin

o Täysin mukautuva Singaporen korkeaan lämpötilaan ja kosteusympäristöön.

o Täysin tiivis rakenne, johon ulkoinen kosteus ja suolasuihku eivät vaikuta.

o Ruostumaton teräskotelo, erittäin korroosionkestävä.

o Vakaa sisälämpötila, johon ulkoiset ympäristön muutokset eivät vaikuta.

3. Korkea luotettavuustakuu

o Täysin suljettu ja täysin eristetty rakenne, erittäin alhainen vika.

o Käytännössä huoltovapaa, mikä vähentää merkittävästi käyttökustannuksia.

o Kaksoisvirtalähteen redundanssikonfiguraatio, virtalähteen luotettavuus 99,982 %.

o Täyttää Tier 3+ -palvelinkeskusstandardit.

Asiakaspalaute

Singaporessa, jossa tilaa on paljon, Junrayn GIS-kytkinlaitteet säästivät yli 70 % sähkönjakeluhuoneemme tilasta, minkä ansiosta pystyimme asentamaan kymmeniä miljoonien dollarien arvoisia ylimääräisiä palvelintelineitä. Tuote on poikkeuksellisen laadukas. Ja CE- ja CB-sertifikaattien omistaminen, mikä virtaviivaisti huomattavasti viranomaishyväksyntäprosessiamme. Erittäin suositeltavaa!

— Mr. Tan, Singaporen datakeskuksen infrastruktuurijohtaja

Hankkeen yleiskatsaus

Tämä hanke sisältää uuden 10 kV sähkönjakelujärjestelmän rakentamisen sekakäyttöiselle liike- ja asuinalueelle uudelle kaupunkialueelle. Kehitys käsittää korkeita asuinrakennuksia, liikekortteleita, maanalaisia ​​pysäköintitiloja ja niihin liittyviä yleisiä sähköjärjestelmiä. Sijaitsee erinomaisella kaupunkimaisema-alueella, jolla on tiheä väestötiheys, ja hankkeeseen sovelletaan tiukkoja valtion ympäristövaikutusten arvioinnin (EIA) vaatimuksia, jotka edellyttävät nollafluoria, vähähiilistä ja ympäristöystävällistä toimintaa ilman vuotoja. perinteisten, voimakasta kasvihuonekaasua hyödyntävien SF6-eristeisten kytkinlaitteiden laajamittainen käyttö on kielletty.

Kohteen sähkönjakelutiloihin on ominaista rajallinen tila, korkea kosteus ja huono ilmanvaihto sekä tiukat paloturvallisuus- ja ympäristöstandardit. Perinteiset avoimen tyypin XGN-kojeistot ja SF6-eristetyt yksiköt katsottiin sopimattomiksi esimerkiksi ympäristömääräysten noudattamatta jättämisen, suuren jalanjäljen, vuotoriskien ja monimutkaisten käyttö- ja huoltovaatimusten vuoksi. Näin ollen hankkeessa hyödynnetään ympäristöystävällisiä 10kV GIS (Gas-Insulated Switchgear) puhtaalla ilmalla eristettyjä yksiköitä, jotka takaavat vihreän sähkön jakelun, huoltovapaan toiminnan sekä korkean turvallisuuden ja luotettavuuden.

Jälkiasennusta edeltävät haasteet

Ympäristönsuojelun noudattamatta jättäminen: Perinteinen SF6-kaasu on voimakas kasvihuonekaasu; tiukat YVA-määräykset uudella kaupunkialueella rajoittavat sen käyttöä, mikä tekee mahdottomaksi vastaanottotarkastusten läpäisemisen.

Suuri laitejalanjälki: Perinteiset kiinteät suurjännitekojeistot vievät paljon tilaa; hankkeen jakeluhuoneissa on rajoitetusti tilaa, mikä tekee tavanomaisten yksiköiden asentamisesta mahdotonta.

Huono sopeutuvuus ympäristöön: Maanalaiset jakeluhuoneet ovat alttiita kosteudelle ja kondensaatiolle; Tavalliset kojeistokaapit ovat alttiita pintajäljelle, korroosiolle ja eristyksen heikkenemiselle.

Suuri vuotoriski: Perinteiset SF6-kojeistot ovat alttiita mikrovuodoille pitkäaikaisen käytön aikana, mikä vaatii laajoja vuosittaisia ​​vuotojen havaitsemistoimia.

Korkeat käyttö- ja käyttökustannukset: Säännöllisen kaasun lisäyksen, vuotojen havaitsemisen ja testauksen vaatimukset johtavat monimutkaiseen ja kalliiseen pitkäaikaiseen ylläpitoon.

Laitteiston kokoonpanosuunnitelma

Projektin 10 kV:n suurjännitejakelujärjestelmässä käytetään yksinomaan ympäristöystävällisiä puhtaalla ilmalla (tai kuivalla ilmalla) eristettyjä GIS-yksiköitä perinteisten SF6-eristeisten kytkinlaitteiden sijaan. Tämä kokoonpano täyttää vihreiden kaupunkien sähköverkkojen, vähähiilisen rakentamisen ja ympäristöhyväksyntätarkastusten standardit. Tärkeimmät laitteiden tekniset tiedot

Malli: 10kV ympäristöystävällinen GIS-kytkinlaite (fluoriton)

Nimellisjännite: 12kV

Eristysaine: puhdas, kuiva ilma (nolla SF6, nolla kasvihuonekaasua)

Nimellisvirta: 630A/1250A

Rakenne: Täysin suljettu, täysin eristetty, modulaarinen GIS-integroitu rakenne

Toiminnallinen kokoonpano: saapuvat/lähtevät syöttimet, PT, väyläyhteys, rengasverkkosyöttö, live-valvonta, vikailmoitus

Tärkeimmät edut: Vihreä ja vähähiilinen, ei kaasusaastetta, ei vaadi vuotojen havaitsemista tai kaasun lisäystä, kompakti jalanjälki

Rakentamisen ja sovellusten kohokohdat

Erittäin integroitu ja kompakti; säästää yli 40 % jakeluhuoneen tilasta perinteisiin suurjännitekojeistoihin verrattuna, mikä tekee siitä ihanteellisen ahtaisiin kellarikerrostiloihin.

Täysin suljettu ja eristetty rakenne; ei vaikuta kosteus, pöly tai kondensaatio, joten se sopii ankariin, kosteisiin maanalaisiin ympäristöihin.

Käyttää puhtaan ilman eristystä; ei sisällä fluorattuja kasvihuonekaasuja ja saavuttaa nollahiilipäästöt koko elinkaarensa ajan, läpäiseen helposti vihreät rakennus- ja ympäristötarkastukset.

Esitäytetty tehtaalla ja huoltovapaa; eliminoi monimutkaisen paikan päällä tehtävän vuototestauksen tai kaasun uudelleentäytön tarpeen, mikä lyhentää merkittävästi rakentamis- ja hyväksymisaikatauluja.

Operatiivinen suorituskyky

Nollariskinen ympäristövaatimustenmukaisuus: eliminoi täysin SF6-kasvihuonekaasut (100 % vähennys); täyttää täysin uusien kaupunkialueiden vähähiilisen vihreän verkon standardit ja läpäisee ympäristövaikutusten arvioinnit ensimmäisellä kerralla.

Merkittävästi parannettu virtalähteen vakaus: Täysin eristetty ja tiivistetty rakenne estää kondenssiveden seurannan tai pölyn leviämisen aiheuttamat viat; saavuttaa nolla vikaa ja nolla laukaisua käyttöönoton jälkeen.

Erittäin alhaiset käyttö- ja käyttökustannukset: vuotuista vuototestausta, kaasun täyttöä tai kaasuanalyysiä ei vaadita; mahdollistaa todella huoltovapaan käytön.

Suuri tilankäyttö: Kompakti, modulaarinen rakenne ratkaisee kellarin jakeluhuoneiden rajallisen tilan ongelman.

Parannettu turvallisuus: Täysin suljetut jännitteiset osat ilman paljaita suurjännitekomponentteja; eliminoi sähköiskun ja vaiheiden välisten oikosulkujen riskit.

Yhteenveto tapauksesta

10 kV:n ympäristöystävällinen GIS-kojeisto on tällä hetkellä valtavirtavaihtoehto uusille kaupunkialueille, maanalaisille jakeluhuoneille, vihreille rakennuksille ja nollahiiliverkkoprojekteille. Verrattuna perinteisiin SF6-rengaspääyksiköihin ja kiinteisiin suurjännitekojeistoihin, tämä ratkaisu tarjoaa erinomaisia ​​etuja – kuten ympäristöystävällisyyden ja saasteeton, kompaktin jalanjäljen sekä kosteudenkestävän, huoltovapaan, turvallisen ja luotettavan – joten se sopii täydellisesti nykyaikaisen kaupunkien korkeatasoisen sähkönjakelun, ympäristövaatimusten ja pitkän aikavälin vakaan toiminnan vaatimuksiin.
