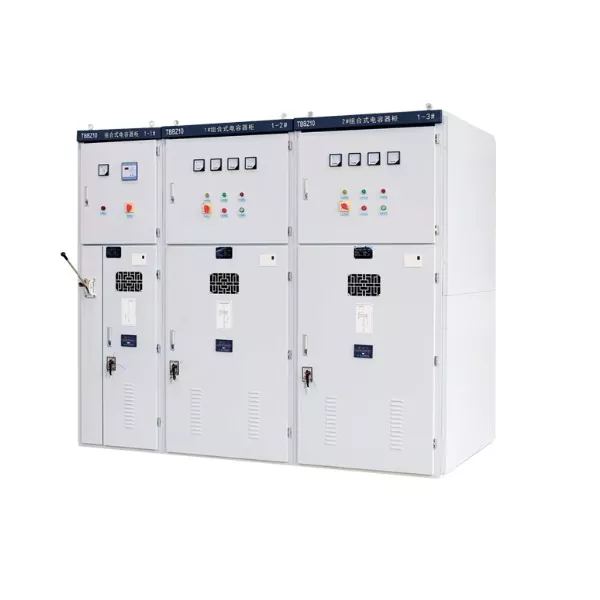

TBBZ:n automaattinen loistehon kompensointilaite

Junray Electrical TBBZ automaattinen loistehon kompensointilaite on korkeajännitepuolen loistehon kompensointiratkaisu, joka on suunniteltu erityisesti 10kV ja 35kV tehonjakelujärjestelmiin. Toisin kuin pienjännitekompensointikaapit, jotka käsittelevät vain liitinpuolen loistehoa, TBBZ kompensoi suoraan suurjännitekiskossa, mikä eliminoi loistehohäviöt päämuuntajissa ja suurjännitelinjoissa lähteellä. Se stabiloi korkean jännitteen tehokertoimen yli 0,95:n ja eliminoi kokonaan sähköverkon huonosta tehokertoimesta. Nimellinen kompensointikapasiteetti vaihtelee 100 kvar:sta 5 000 kvariin, ja siinä on älykäs automaattinen kytkentä, monivaiheinen ryhmitelty kytkentä, sarja reaktorin harmoninen vaimennus ja kuivatyyppiset räjähdyssuojatut kondensaattoriyksiköt. Soveltuu suurille teollisuuslaitoksille, sulattolaitoksille, kaivostoiminnalle, kemiantehtaille, suurjännitesähköasemille ja mega-palvelinkeskuksille, joissa on voimakkaita, vaihtelevia suurjännitekuormia.

Mitkä ovat etumme verrattuna vastaaviin tuotteisiin?

Korkeajännitepuolen kompensointi: Kompensointi suoritetaan suoraan suurjännitepuolella, mikä on tehokkaampaa kuin pienjännitepuolen kompensointi. Se voi suoraan ratkaista tehokerroinongelman suurjännitepuolella ja poistaa kokonaan loistehoon kohdistuvan rangaistuksen korkeajännitepuolella. Korkeajännitepuolen tehokertoimesta ei enää tarvitse huolehtia.

Älykäs automaattinen kytkentä: Älykäs automaattinen kytkentämoduuli voi automaattisesti säätää kompensointikapasiteettia suurjännitekuorman muutosten mukaan. Olipa kyseessä kevyt tai raskas kuorma, se pystyy kompensoimaan tarkasti ilman yli- tai alikompensaatiota. Se soveltuu vaihteleville suurjännitekuormituksille.

Vältä täysin korkeajännitteisten loistehon sakkoja: Stabiloi automaattisesti suurjännitepuolen tehokerroin yli 0,95:n, mikä täyttää täysin tehonsyöttöosaston arviointistandardit. Ei enää tarvitse maksaa suurjännitteen tehokertoimen säätömaksuja. Monet suuret tehtaat ovat säästäneet laitekustannuksiaan ensimmäisen kuukauden aikana tämän laitteen asentamisen jälkeen.

Vaimentaa harmonisia suojalaitteita: Mukana oleva sarjareaktori voi tehokkaasti vaimentaa yliaaltoja korkeajännitepuolella välttäen kondensaattorin ylikuormitusta ja harmonisten aiheuttamia laitevaurioita. Suojaa takapään suurjännitelaitteita ja pidentää TBBZ:n automaattisen loistehokompensointilaitteen käyttöikää.

Tekniset tiedot

TBBZ:n automaattinen loistehon kompensointilaite Yksityiskohtainen kuvaus

1. Korkeajännitteinen itsekorjautuva kondensaattori: Itsekorjautuva kondensaattori korkeajännitesovelluksiin, pieni häviö, pitkä käyttöikä ja automaattinen vianeristys.

2. Älykäs automaattinen kytkentä: Älykäs kytkentämoduuli, joka säätää automaattisesti kompensointikapasiteettia ja kompensoi tarkasti.

3. Sarjareaktori: Vaimentaa korkeajännitteisiä harmonisia yliaaltoja, estää kondensaattorin ylikuormituksen ja suojaa sähköverkkoa ja laitteita.

4. Viiden eston lukitussuoja: Viiden estolukitus korkeajännitteelle, estää väärinkäytön ja varmistaa käyttöturvallisuuden.

5. Lämmönpoisto- ja ilmanvaihtorakenne: Erityiset lämmönpoistokanavat poistavat nopeasti käyttölämpöä ja varmistavat kondensaattorin vakaan toiminnan.

Sovellettavat skenaariot

Suuret tehtaat: Suurjännitteen loistehokompensaatio suurille tehtaille suurjännitteen loistehoon liittyvien sakkojen korjaamiseksi

Korkeajännitteiset sähköasemat: Korkeajännitteen loistehokompensointi sähköasemille verkon laadun optimoimiseksi

Supersuuret datakeskukset: Korkeajännitteen loistehokompensointi erittäin suurille datakeskuksille

Suuret infrastruktuuriprojektit: Suurjännitteen loistehokompensointi suurille infrastruktuuriprojekteille

Korkeajännitteiset tehtaat: Erittäin suuret tehtaat, jotka vaativat korkeajännitteisen loistehokompensoinnin

Laadunvarmistus

TBBZ:n automaattinen loistehon kompensointilaite on valmistettu tiukasti korkeajännitteisten TBBZ-loistehokompensointilaitteiden kansallisten standardien mukaisesti. Jokaiselle laitteelle suoritetaan käynnistysvirheenkorjaus, kompensoinnin tarkkuustestaus ja kestojännitetestaus varmistaakseen, että kompensointivaikutus täyttää standardit. Se tukee kapasiteetin ja toimintojen mukauttamista. Voit mukauttaa ainutlaatuisen kompensointisuunnitelman suurjännitemuuntajasi kapasiteetin ja kuormitusolosuhteiden mukaan.

Jälkiasennusprojektin yleiskatsaus

I. Projektiprofiili

Tämä projekti sisältää 10 kV korkeajännitteisen sähkönjakelujärjestelmän jälkiasennusta laajamittaiseen ei-rautametallien sulatus- ja käsittelylaitokseen. Laitoksen ydinkuormitukset, joihin kuuluvat upotetut valokaariuunit, suuret vaihtuvataajuiset tuulettimet ja murskaus-/sulatuslaitteet, ovat tyypillisiä iskunkestäviä, erittäin induktiivisia kuormia, jotka toimivat jatkuvasti (24/7) ja kuorman vaihtelut usein vaihtelevat.

Aikaisemmin laitos käytti yksinomaan pienjännitteisiä GGJ-kompensointikaappeja. Rajoitetun pienjännitteen kompensointikapasiteetin vuoksi järjestelmä ei pystynyt kompensoimaan huomattavia loistehohäviöitä suurjännitepuolella. Tämä johti jatkuvasti alhaiseen tehokertoimeen korkeajännitteisessä tulolinjassa, suuriin johtohäviöihin ja huomattaviin kuukausittaisiin käyttömaksuihin huonosta tehokertoimesta. Lisäksi järjestelmä kärsi voimakkaista virtakiskojen jännitteen vaihteluista ja laitteiden liiallisesta lämpötilan noususta. Jälkiasennukseen sisältyi TBBZ-suurjännitteisen automaattisen loistehon kompensointilaitteen asentaminen 10 kV:n virtakiskoon keskitetyn dynaamisen kompensoinnin saavuttamiseksi, jännitteen stabiloimiseksi, häviöiden vähentämiseksi ja käyttömaksujen poistamiseksi.

II. Ongelmat ennen jälkiasennusta

Korkean jännitteen tehokerroin merkittävästi alle standardin: Raskaiden sulatuksen iskukuormituksen vuoksi pienjännitekompensointi ei yksinään riittänyt kattamaan järjestelmän loistehoeroa. Korkean jännitteen tehokerroin vaihteli jatkuvasti välillä 0,75–0,82, mikä on selvästi valtionverkon 0,9-arviointistandardin alapuolella, mikä johti koviin rangaistuksiin.

Liialliset suurjännitteiset linjahäviöt: Suurjännitekiskoissa, kaapeleissa ja päämuuntajissa kulkeva suuri määrä loisvirtaa aiheutti laitteiden ylikuumenemisen ja jatkuvasti suuria johtohäviöitä.

Vakavat virtakiskojännitevaihtelut: Uppokaappiuunien toistuva käynnistyminen ja pysäytys aiheutti haihtuvia jännitetasoja, mikä häiritsi tarkkuussulatuslaitteiden käyttöolosuhteita ja pienensi tuotteen kulkunopeutta.

Pienjännitteen kompensoinnin rajoitukset: GGJ-pienjännitteen kompensointiyksiköt voisivat käsitellä vain loistehoa päätetasolla; ne eivät onnistuneet vähentämään loistehohäviöitä päämuuntajissa ja suurjännitepuolella, mikä johti rajallisiin energiansäästöhyötyihin.

Alhainen muuntajan käyttöaste: Loistehotarve kulutti suuren osan päämuuntajan kapasiteetista, mikä esti laitosta kasvattamasta pätötehokuormitusta ja toimimasta täydellä tuotantokapasiteetilla. III. Laitteiston kokoonpanosuunnitelma

Laitoksen 10 kV suurjännitejärjestelmän loistehovaje- ja impulssikuormitusominaisuuksien perusteella korkeajännitteisen jakeluhuoneen molempiin virtakiskoosaan asennetaan TBBZ-10 kV korkeajänniteautomaattinen ryhmitelty loistehokompensointiyksikkö. Nämä yksiköt hyödyntävät monivaiheista ryhmiteltyä kytkentätilaa sulatustoimintojen merkittävien kuormituksen vaihteluiden huomioon ottamiseksi.

Ydinlaitteiden tekniset tiedot

Malli: TBBZ10-1800kvar korkean jännitteen automaattinen loistehon kompensointiyksikkö

Yhteensopiva järjestelmä: 10 kV korkeajännite AC jakelujärjestelmä

Kokonaiskompensointikapasiteetti: 1800 kvar per osa; jaettu 3 ryhmään vaiheittaista kytkentää varten (600 kvar ryhmää kohti)

Kytkentäkomponentit: Suurjännitetyhjiökontaktorit; ominaisuus nollasyöttövirta ja nolla ylijännite; sopii toistuvaan vaihtoon

Ohjausmenetelmä: Älykäs loistehon ohjain; dynaaminen automaattinen kytkentä, joka perustuu kolmeen parametriin: tehokerroin, jännite ja loisteho

Suojauskokoonpano: Ylijännite, alijännite, ylivirta, oikosulku, nollasekvenssi, kondensaattorin rikkoutuminen ja jännitteen katoamissuoja

Kondensaattorikokoonpano: Korkeajännitteiset kuivatyyppiset itseparantuvat kondensaattorit; räjähdyssuojattu, paloa hidastava, öljytön ja erittäin turvallinen

Sarjareaktori: Varustettu 5 %:n sarjareaktorilla harmonisten yliaaltojen vaimentamiseksi, kytkentäresonanssin estämiseksi ja kondensaattorilaitteiden suojaamiseksi

IV. Jälkiasennuksen kohokohdat

Keskitetty suurjännitteen kompensointi perusteelliseen häviön vähentämiseen: Kompensointia sovelletaan suoraan 10 kV virtakiskopuolelle, mikä vähentää loistehohäviöitä päämuuntajissa, suurjännitekaapeleissa ja kojeistoissa lähteellä; energiansäästötulokset ylittävät reilusti pienjännitekompensoinnin tulokset.

Tarkka monivaiheinen ryhmitelty kytkentä: Moniryhmävaiheinen kytkentä (vähemmän ryhmiä on kytkettynä kevyiden kuormien aikana, enemmän raskaan kuorman aikana) eliminoi yli- ja alikompensaation ja hallitsee tehokkaasti sulatusprosessien voimakkaita kuormituksen vaihteluita.

Harmonisen tukahdutuksen ja resonanssin esto: Erikoissarjan reaktorit vaimentavat tehokkaasti sulatuslaitteiden tuottamia harmonisia virtoja, estävät järjestelmän resonanssin ja varmistavat suurjännitelaitteiden turvallisuuden.

Turvallinen ja luotettava kuiva-tyypin räjähdyssuojattu rakenne: Korkeajännitteiset kuivatyyppiset kondensaattoriyksiköt ovat öljyttömiä, syttymättömiä ja räjähdyssuojattuja, mikä eliminoi öljyvuodon, tulipalon tai räjähdyksen kaltaiset riskit, joten ne sopivat korkean riskin teollisiin työpajoihin. Täysin automatisoitu ja valvomaton toiminta: Ominaisuudet reaaliaikainen näytteenotto ja dynaaminen säätö ilman manuaalista puuttumista; tarjoaa 24 tunnin automaattisen jännitteen stabiloinnin ja tehokertoimen ohjauksen, mikä tekee käytöstä ja ylläpidosta erittäin yksinkertaista.

V. Käyttötulokset jälkiasennuksen jälkeen

Tehokertoimen sakkojen poistaminen: Korkean puolen tehokerroin pysyy vakaasti välillä 0,95 - 0,98, mikä täyttää täysin State Grid -arviointistandardit suurjännitekäyttäjille; rangaistukset eliminoidaan ja tehokerroinbonukset turvataan.

Suurjännitehäviöiden merkittävä väheneminen: Päämuuntajien ja suurjännitelinjojen loisvirta pienenee huomattavasti; yhdistetyt muuntaja- ja linjahäviöt laskevat yli 15 %, mikä johtaa merkittäviin kuukausittaisiin sähkönsäästöihin.

Vakaa ja tasapainotettu virtakiskon jännite: Vaimentaa tehokkaasti kuormituspiikkeistä aiheutuvat jännitteen vaihtelut; suurjännitekiskojännite pysyy vakaana standardialueella, mikä parantaa merkittävästi sulatuslaitteiden käyttöolosuhteita.

Parannettu päämuuntajan kuormankantokyky: Vapauttaa aiemmin loistehon käyttämää muuntajakapasiteettia, mikä mahdollistaa aktiivisen kuormituksen lisäämisen ja vapauttaa tehtaan tuotantokapasiteetin täysin.

Suurjännitelaitteiden pidennetty käyttöikä: Laitteiden lämpötilan nousu pysyy normaalina ja ilman toistuvia jännitepiikkejä, mikä hidastaa merkittävästi suurjännitekojeiston ja muuntajien ikääntymistä.

VI. Yhteenveto tapauksesta

TBBZ-suurjännitteinen automaattinen loistehon kompensointilaite on erikoistunut energiaa säästävä laite, joka on suunniteltu 10kV/35kV pääasemille, jotka palvelevat suuria teollisuuskomplekseja, sulattoja, kaivoksia, kemianlaitoksia ja tehtaita. Toisin kuin pienjännitteiset GGJ-kompensointikaapit, se käsittelee suoraan korkean puolen loistehohäviöitä, stabiloi korkeajännitteen tasoja ja ratkaisee ongelmat, jotka liittyvät suuritehoisten ylijännitekuormien aiheuttamiin pieniin tehotekijöihin. Se toimii integroituna ydinratkaisuna tappioiden vähentämiseen, energiansäästöön, vaatimustenmukaisuuden sertifiointiin ja tehokkuuden parantamiseen suurjännitteisissä sähkönjakeluprojekteissa.
