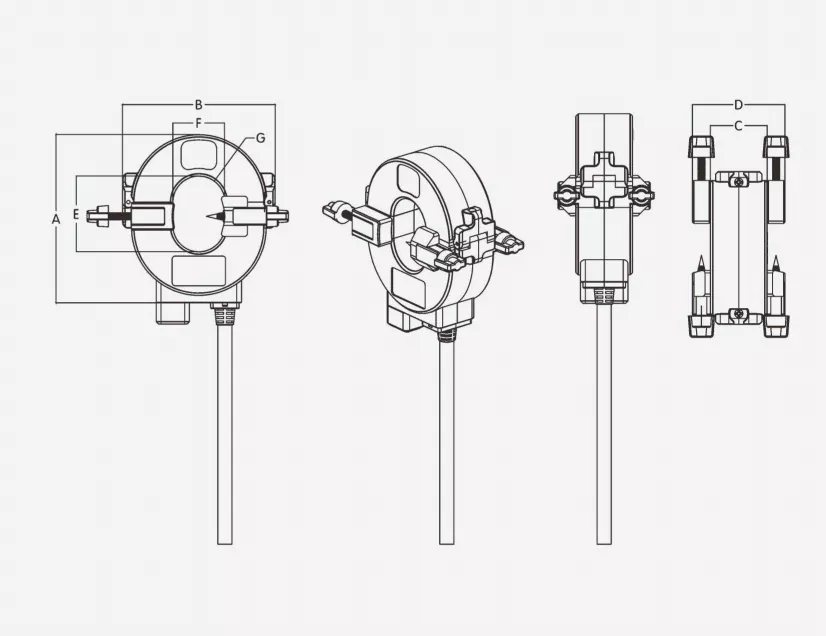

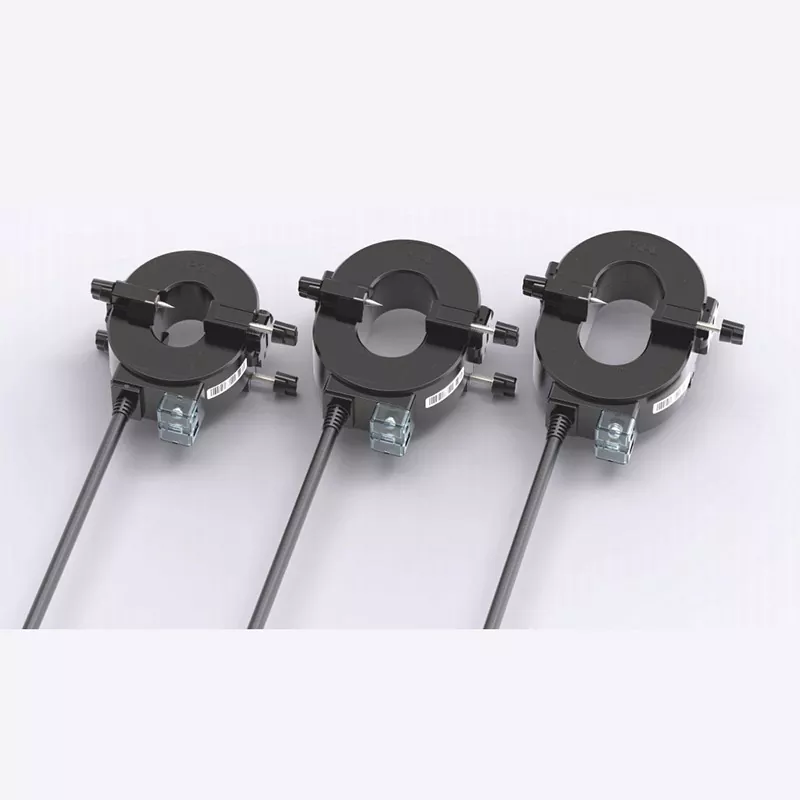

CTHW9 Outdoor -vesitiiviissä virtamuuntajissamme on symmetrinen kaksiruuvinen lukitusmekanismi. Verrattuna yksiruuvimalleihin tämä rakenne varmistaa tasaisemman voiman jakautumisen ja tiukemman sydämen sulkemisen, mikä takaa rakenteellisesti mittaustarkkuuden ja pitkäaikaisen käyttövakauden. Tuotesarja tarjoaa erilaisia aukkokokoja erikokoisille pienjännitekaapeleille.
Symmetrisen kaksoisruuvin lukitusmekanismin ansiosta molemmilla puolilla olevat ruuvit kiristetään vuorotellen asennuksen aikana. Tämä varmistaa tasaisen voiman jakautumisen ylemmän ja alemman muuntajan kotelon välillä ja tiukan, rakottoman sovituksen ydinrajapinnassa, mikä eliminoi yksipuolisesta lukituksesta aiheutuvat epäkohdista tai tarkkuuspoikkeamat. Lukitusnastat painavat tiukasti kaapelin ulkopintaa vasten estäen liukumisen tai pyörimisen ja varmistaen vakaan mittaussuorituskyvyn pitkällä aikavälillä jopa tärinäpitoisissa ympäristöissä, kuten moottoreissa tai tuulettimissa.

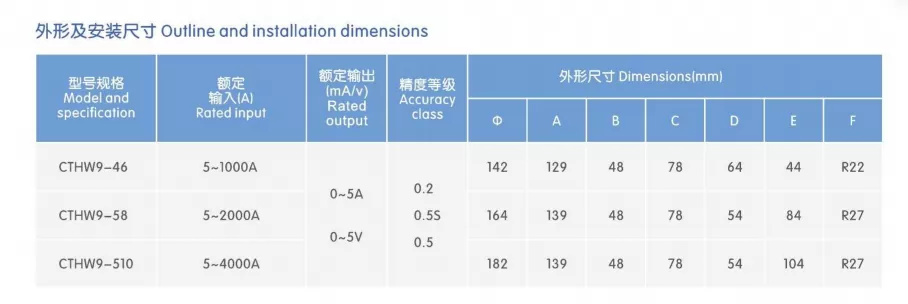

Malleja on saatavana erikokoisina sisäisinä aukkoina, jotka kattavat täysin pienjännitteiset virtakaapelit pienestä suuriin poikkileikkauksiin. Ne ovat yhteensopivia sekä yksi- että moniydinkaapeleiden kanssa, ja ne täyttävät tiedonkeruutarpeet virtapiireissä, joiden kapasiteetti on 5A - 4000A. Valinta on joustava, mikä mahdollistaa tarkan sovituksen piirivirtojen ja kaapelimäärittelyjen kanssa; kaapelia ei tarvitse muuttaa, koska yksiköt voidaan asentaa suoraan yksinkertaisella kiinnitysmekanismilla.

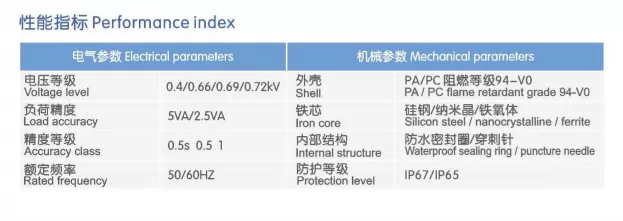

Korkealaatuisella rakeisella piiteräsytimellä varustettu laite tarjoaa korkean magneettisen läpäisevyyden, pienen magneettihäviön, laajan lineaarisen alueen ja vahvan sähkömagneettisten häiriöiden kestävyyden. Se voi toimia mittaustason virtamuuntajana – saavuttaa luokan 0,5 tai luokan 1 tarkkuuden käyttövirran ottoa varten, kun se on yhdistetty tehomittareihin ja energianvalvontajärjestelmiin – tai se voidaan räätälöidä nollasekvenssivirtamuuntajaksi, joka havaitsee tarkasti milliampeeritason jäännösvirrat käytettäväksi maavuoto- ja paloturvallisuuden valvontalaitteiden kanssa.
Kotelo on valettu erittäin lujasta, paloa hidastavasta teknisestä muovista, joka kestää äärimmäisten lämpötilojen aiheuttamaa iskua ja ikääntymistä. Sisätiloissa käytetään tyhjiöepoksihartsivalaistusprosessia, joka tarjoaa kattavan suojan kosteutta, pölyä ja korroosiota vastaan ja saavuttaa IP65-suojausluokan. CTHW9 Outdoor -vesitiivis virtamuuntaja varmistaa vakaan, pitkäaikaisen toiminnan ja pidennetyn käyttöiän erilaisissa ympäristöissä – teollisuuslaitoksista ja ulkojakolaatikoista maanalaisiin sähkötunneleihin ja kosteisiin sähkökuiluihin.
Läpinäkyvä liittimen kansi: Johdon tila on selvästi näkyvissä; kansia ei tarvitse irrottaa paikan päällä tapahtuvaa vastaanottoa tai rutiinitarkastuksia varten, mikä tekee vianmäärityksestä tehokkaampaa.
Selkeät napaisuusmerkinnät: P1/P2-suunta ja toisioliittimen napaisuus on merkitty kotelon pintaan estämään tehokkaasti johdotusvirheet.
Vedenpitävä, taivutusta kestävä kaapelin ulostulo: Mukana on erillinen lähtökaapeli, jossa on suljettu, vedenpitävä liitäntä, joka sopii ulkoasennuksen vaatimuksiin.
Integroitu muotoilu (ei tarvita lisätarvikkeita): Valmis asennettava heti laatikosta ilman lisäosien ostamista, mikä vähentää kokonaisasennuskustannuksia.
Löysää vuorotellen lukitusruuveja molemmilta puolilta (vastapäivään) ja irrota kotelon ylä- ja alapuolisko varovasti jakoviivaa pitkin.
Aseta mitattava kaapeli muuntajan sisäaukon keskelle varmistaen, että se on keskellä eikä paina sisäseiniä vasten.
Kohdista liitospinnat ja sulje kotelon ylä- ja alapuoliskot; kiristä vuorotellen ruuveja molemmilta puolilta (myötäpäivään) varmistaaksesi, että pinnat sopivat täydellisesti ja sisäinen kosketustappi kiinnittää kaapelin tiukasti.
Avaa läpinäkyvä liittimen kansi, kytke toisiopuolen johdot oikein napaisuusmerkintöjen mukaisesti ja sulje kansi asennuksen viimeistelemiseksi.
Älä koskaan jätä virtamuuntajan toisiopuolta avoimeksi käytön aikana, koska indusoitunut korkea jännite vaarantaa henkilöstön ja laitteiden turvallisuuden. Kun asennat nollasekvenssimuuntajaa, varmista, että sekä vaihejohto(t) että nollajohto kulkevat muuntajan läpi samaan suuntaan ja kiinnitä huomiota napaisuuden yhteensovittamiseen johdotuksen aikana.
Valitse sopiva sisäaukon koko kaapelin todellisen ulkohalkaisijan perusteella; Ulkotiloissa, joissa on korkea kosteus, suositellaan lisävedeneristyskäsittelyä johtojen liitäntäalueelle.
Olemassa olevien jakelujärjestelmien jälkiasennus: Mittauksen ja valvonnan asentaminen kaapelipiireihin vanhemmilla teollisuusalueilla ja liikerakennuksissa ilman sähkökatkoksia tai johtojen katkaisua, mikä varmistaa nollatuotannon seisokit.
Teollisuuden energianhallinta: Kerätään virtatietoja virtapiireistä, jotka käyttävät tuotantolinjoja, apulaitteita, ilmakompressoreita jne. energiankulutustilastojen ja tehokkuusanalyysin mahdollistamiseksi.
Jäännösvirtasuojaus: Toimii nollasekvenssivirtamuuntajana yhdistettynä vuodonsuojalaitteisiin sähköturvallisuuden varmistamiseksi jakelujärjestelmässä.
Paloturvallisuuden tehonvalvonta: Virran ja jäännösvirran valvonta paloturvallisuuden sähkönjakelupiireissä paloturvallisuusjärjestelmän määräysten noudattamiseksi.
Älykäs virranjakeluvalvonta: Integrointi tehonvalvontaalustojen ja IoT-päätteiden kanssa mahdollistaa etätietojen keruun ja vian varhaisen varoituksen.
Täysi valikoimamme CTHW9 Outdoor -vesitiiviitä virtamuuntajia on valmistettu tiukasti kansallisten standardien mukaisesti. Jokaiselle yksikölle tehdään kattavat testaukset – mukaan lukien tarkkuuskalibrointi, tehon taajuuden kestojännitetestit ja eristyksen suorituskyvyn tarkistukset – ennen tehtaalta lähtöä vakaan ja luotettavan toiminnan varmistamiseksi.
Mukauttaminen saatavilla: Virtasuhteita, aukkokokoja, lähtökokoonpanoja ja nollasekvenssiparametreja voidaan säätää vastaamaan erityisvaatimuksia.
Ammattitaitoinen tekninen tiimi tarjoaa valintaopastusta ja kattavan myynnin jälkeisen teknisen tuen.
Tuotteilla on 1 vuoden takuu; Osta luottavaisin mielin, sillä laatu on taattu.
Hankkeen nimi: Energiankulutuksen seurantajärjestelmän jälkiasennus älykkään logistiikkapuiston Xiaoshanin piirissä Hangzhoussa.
Sijainti: Chuanhua Logistics Base, Xiaoshanin alue, Hangzhou City, Zhejiangin maakunta.
Valmistumispäivä: maaliskuu 2026.
Käytetyt tuotteet: Eristyslävistys-, split-core virtamuuntajien eritelmät.
Logistiikkapuisto valmistui ja otettiin käyttöön vuonna 2018, ja sen kokonaispinta-ala on 120 000 m². Se koostuu kolmesta korkeatasoisesta varastosta, automatisoidusta lajittelukeskuksesta, matalan lämpötilan kylmäketjuvarastosta ja niitä tukevista toimistotiloista. Puistossa on 172 pienjännitejakelupiiriä, joiden vuotuiset sähkökustannukset ylittävät 3,2 miljoonaa RMB. Alkuperäinen jakelujärjestelmä oli varustettu vain päätulomittarilla, ja siitä puuttui energiankulutuksen alimittausominaisuudet. Lisäksi kylmäketju- ja lajitteluyritysten erityisten toimintavaatimusten vuoksi laitos ei pystynyt vastaamaan sellaisiin jälkiasennuksiin tyypillisesti vaadittaviin pitkittyneisiin sähkökatkoihin. Puisto käynnisti älykkään sähkönjakelun päivityksen täyttääkseen teollisuuden energiansäästön ja kustannusten alentamisen vaatimukset sekä saavuttaakseen kaavoitetun sähkökustannuskirjanpidon ja poikkeavuusvaroitukset. Sydänvirran tunnistaviksi komponenteiksi valittiin split-core virtamuuntajat (CT:t), joissa on eristystä lävistävä tehonotto, mikä mahdollistaa valvonnan käyttöönoton kaikissa piireissä ilman sähkökatkoja.
Alimittattujen energiankulutustietojen ja karkean kustannusten hallinnan puute: Pelkästään päämittariin luottaminen teki mahdottomaksi eritellä sähkökustannuksia varasto-, lajittelu-, kylmäketju- ja toimistoalueiden välillä. Se esti myös piilotetun jätteen tunnistamisen – kuten tyhjäkäynnillä tai ilman kuormaa käyviä laitteita – jolloin sähkökustannukset jäivät korkeiksi ja optimoimattomiksi, kun taas energiaa säästävillä päivityksillä ei ollut tietopohjaista perustetta.
Kielletyt kustannukset ja katkokseen perustuvien päivitysten mahdottomuus: Yli neljän tunnin sähkökatkos kylmäketjun varastoalueella voi vahingoittaa tuoretuotteita, ja arvioidut tappiot ylittävät 200 000 RMB tapausta kohden. Lajittelukeskus tuottaa yli 800 000 RMB päivittäistä tuotantoa sesonkien aikana, mikä tekee yhden seisokkipäivän erittäin kalliiksi. Perinteiset "läpireikäiset" CT:t vaativat kaapeleiden asentamista varten; koska käyttökatkosten hyväksyntää ei voitu varmistaa, päivityssuunnitelma hylättiin alun perin.
Ahdas asennustila kaapelihyllyissä ja johdotusvaikeudet: Yli 80 % virtapiireistä keskittyi kaapelihyllyihin. Perinteiset päivitykset olisivat vaatineet laajaa lokeroiden kansien poistamista ja lisävirtakaapeleiden asentamista, mikä olisi johtanut valtavaan työmäärään, suuriin turvallisuusriskeihin ja mahdollisiin häiriöihin olemassa olevissa kaapeliasetteluissa.
Reaaliaikaisen virranvalvonnan puuttuminen ja ylikuormitusriskien havaitsemisvaikeudet: Lajittelulaitteiden kuormitukset vaihtelevat merkittävästi suurten verkkokaupan myyntitapahtumien aikana. Pitkät linjan ylikuormitukset voivat nopeuttaa eristeen vanhenemista tai jopa aiheuttaa tulipaloja. Rajoitettu manuaalinen tarkastustiheys tarkoitti, että piilotetut viat jäivät usein huomaamatta; Aiemmin oli sattunut tapauksia, joissa haarapiirin ylikuumeneminen aiheutti laukaisun ja keskeytti lajittelun.
Vastaamalla ydinvaatimuksiin "nolla sähkökatkoksia, minimaalinen johdotus ja soveltuvuus ahtaisiin tiloihin", projekti käytti split-core CT:itä eristyslävistysteholla kaikissa piireissä, ja mallit valittiin tiettyjen piirispesifikaatioiden perusteella.
Suunnittelun perusperiaatteet
Eristeen lävistävä itsesyöttö: Sisäänrakennettuja lävistyselektrodeja käyttämällä CT:t ottavat virtaa suoraan vaihejohtimen eristyksen kautta anturi- ja viestintämoduuleiden syöttämiseen, jolloin ei tarvitse asentaa 220 V:n virtakaapeleita mihinkään valvontapisteeseen. Saranoitu, katkaisematon rakenne: Siinä on napsautuslukittu saranoitu rakenne, joka kiinnittyy suoraan kaapelin ulkopintaan; eliminoi tarpeen katkaista kaapeleita tai irrottaa liittimiä, mikä mahdollistaa asennuksen ilman sähkökatkoksia pienjännitteisten käyttöstandardien mukaisesti.
Osamittausarkkitehtuuri: Kerää tietoja toiminnallisen vyöhykkeen ja virrankäyttötyypin mukaan ja lataa ne keskitettyyn energianhallintaalustaan mahdollistaakseen vyöhykekohtaisen sähkökustannuslaskennan, epänormaalin käytön hälytykset ja energiankulutuksen trendianalyysin.
Kompakti tilan sopeuttaminen: Optimoidut laitteen mitat ja pienemmät käyttöetäisyyden vaatimukset tekevät siitä sopivan ahtaisiin asennusympäristöihin, kuten kaapelihyllyihin ja alueisiin, joissa on tiheä johdotus.
Nolla-seisonta-asennus ja nolla käyttöhäviö: Sertifioidut pienjännitesähköasentajat suorittivat jännitteelliset työt tiukasti määräysten mukaisesti. Jälkiasennusprosessi ei aiheuttanut katkoksia kylmäketjuisten jäähdytys- ja lajittelujärjestelmien virransyötössä, joten lastivaurioita tai tilausten viivästyksiä ei syntynyt. Pelkästään tällä vältyttiin arvioiduilta yli 500 000 RMB:n sähkökatkosilta ja vältyttiin monimutkaisilta katkoshyväksyntä- ja kuormansiirtomenettelyiltä.
Virtakaapeloinnin poistaminen ja 35 %:n vähennys kokonaiskustannuksissa: Hyödyntämällä omatehoista eristyslävistystekniikkaa, ei tarvinnut asentaa erillisiä sähköjohtoja 172 valvontapisteeseen. Tämä vähensi kaapelimateriaaleihin, kaapelihyllyjen poraukseen ja työvoimaan liittyviä kustannuksia; jälkiasennuskustannukset olivat noin 35 % perinteisiä ratkaisuja pienemmät ja rakentamisaikaa lyhennettiin yli puoleen.
Soveltuvuus ahtaisiin kaapelihyllytiloihin ja huomattavasti parantunut tehokkuus: Kompakti laite vaatii vähän tilaa käyttöä ja asennusta varten, joten suuria kaapelihyllyjen kansien osia ei tarvitse poistaa. Koko prosessi – kiinnitys, lävistys ja lukitus – voidaan suorittaa yhdellä kädellä, ja keskimääräinen asennusaika on vain 8 minuuttia yksikköä kohden. Nopea asennus on mahdollista myös piirissä, jossa on tiheä johdotus lokeroiden sisällä, mikä vähentää merkittävästi korkealla ja ahtaissa tiloissa työskentelyyn liittyviä turvallisuusriskejä.
Luotettava lävistyskontakti ja ei ylikuumenemis-/eristysriskejä: Lävistyselektrodit on valmistettu erittäin johtavasta tinatusta kuparista, ja niissä on vakiovoimainen lukitusmekanismi vakaan kosketusvastuksen varmistamiseksi. Lävistyskohta sisältää integroidun eristystiivisteen, joka varmistaa pitkäaikaisen sisätoiminnan ilman ylikuumenemista, hapettumista tai eristyksen heikkenemistä; valmistuttuaan projekti läpäisi 72 tunnin täyden kuormituksen lämpötilan nousutestin, ja kaikki kohdat täyttivät kansalliset standardit. Mittaustarkkuus täyttää standardit ja sisäiset kirjanpitovaatimukset. Split-core-anturien liitäntäpinnat hyödyntävät tarkkuushiontaa, mikä varmistaa tiukan magneettipiirin sulkemisen ja minimaalisen magneettihäviön mittaustarkkuuden johdonmukaisesti luokan 0.5 sisällä. Koottujen osamittaustietojen ja päämittarin välinen ero on alle 2 %, mikä täyttää täysin sisäisen energiankulutuksen laskennan ja osastojen kustannusten allokoinnin hallinnan tarpeet.
Alimittaisen energiakirjanpidon toteuttaminen; vuotuinen sähkönsäästö ylittää 200 000 RMB. Jälkiasennus mahdollisti tarkemmat sähkönkäyttötilastot vyöhykkeiden ja toimintojen mukaan luokiteltuna. Tietojen analysoinnissa havaittiin hukkapisteitä – kuten korkea tyhjäkäyntienergiankulutus kylmäketjuvarastoalueella yöllä ja ilmakompressorit joutokäynnillä lajittelualueella. Toimintastrategioiden optimoinnin jälkeen kuukausittaiset sähkönsäästöt saavuttivat noin 18 000 kWh, ja ennustetut sähkökustannussäästöt ylittävät 200 000 RMB.
Ennakoivat ylikuormitusvaroitukset estävät seisokkeja. Järjestelmä asetti nykyiset ylikuormitusvaroitusrajat. Lajitteluhuippujen "618" ja "Double 11" aikana raskaan kuorman varoitukset laukesivat kolme kertaa. Käyttö- ja huoltohenkilöstö (O&M) sopeutti nopeasti laitteiden käyttöyhdistelmiä ja porrastettiin suuritehoisten laitteiden käynnistysaikoja, mikä esti piirien ylikuormituksen ja laukaisujen aiheuttamat lajittelukatkokset; Näin vältyttiin yli 300 000 RMB:n kumulatiivisilta seisokkien tappioilta.
Vakaa laitteiden toiminta 100% eheysasteella. Heinäkuussa 2026 kaikki 172 virtamuuntajaa ovat toimineet jatkuvasti ja tasaisesti. Mitään vikoja, kuten ylikuumenemista lävistyskohdassa, eristyksen rikkoutumista tai signaalin poikkeamaa, ei ole esiintynyt. Laitteen eheysaste on 100 %, eikä se vaadi säännöllistä huoltoa tai kalibrointia, mikä johtaa erittäin alhaisiin O&M-kustannuksiin.
Läpäistiin energiansäästön hyväksyntä ja turvattiin politiikkatuet. Hanke täytti paikalliset teollisuuden energiansäästötukien hakuvaatimukset. Kattavan osamittausjärjestelmän ja selkeiden energiansäästötulosten ansiosta se läpäisi menestyksekkäästi kolmannen osapuolen hyväksynnän ja sai 120 000 RMB:n erityisen energiansäästötuen, mikä pienensi entisestään jälkiasennuskustannuksia.
Lävistystyyppiset, split-core virtamuuntajat tarjoavat alhaisen tunkeutumisen, edullisen ja erittäin tehokkaan tien älykkääseen jälkiasennukseen olemassa olevissa sähkönjakelutilanteissa – kuten logistiikka-, teollisuus- ja kaupallisissa tiloissa – joissa järjestelmän sammutuksia ei voida hyväksyä ja muutoksia on vaikea toteuttaa. Se ratkaisee perinteisiin instrumenttimuuntajiin liittyvät asennushaasteet, jotka vaativat sähkökatkoja ja johtojen katkaisua, ja samalla eliminoi lisävirtalähteen johdotukseen liittyvät kustannukset ja ajan. Pystyy nopeasti perustamaan järjestelmiä alimitarattua energiankulutusta ja kunnon seurantaa varten, ja se toimii erittäin kustannustehokkaana ydintunnistinkomponenttina, joka auttaa yrityksiä säästämään energiaa, alentamaan kustannuksia sekä parantamaan sähkönjakelutoimintojaan ja kunnossapitoaan.
