Pyöreä jäännösvirtamuuntaja

Pyöreässä jäännösvirtamuuntajassa on integroitu suljetun silmukan rakenne ja erittäin läpäisevä ydin, mikä mahdollistaa pienimpien jäännösvirtojen tarkan havaitsemisen (milliampeeritasolla) vakaalla signaalilähdöllä ja vahvalla häiriöresistanssilla. Tuotesarja tarjoaa laajan valikoiman aukkokokoja eri kaapeleiden halkaisijoiden ja virtakiskomittojen mukaan.

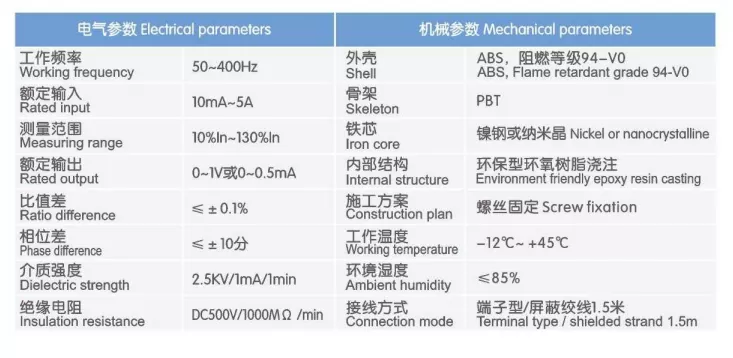

1. High-Sensitivity Zero-Sequence Detection

Erittäin läpäisevää ydinmateriaalia hyödyntävässä laitteessa on jatkuva magneettipiiri ilman ilmarakoja ja erinomainen magnetointikäyrän lineaarisuus. Se tunnistaa tarkasti milliampeeritason jäännösvirtasignaalit korkealla herkkyydellä ja alhaisella virhetasolla, mikä estää tehokkaasti sekä väärät hälytykset että huomaamatta jääneet havainnot. Se kestää vahvasti ulkoisia sähkömagneettisia häiriöitä ja säilyttää vakaan ja tarkan signaalilähdön jopa monimutkaisissa jakeluympäristöissä ja tarjoaa luotettavaa tietoa maavuotosuojauksesta ja palovaroitusjärjestelmistä.

2. Integroitu suljetun silmukan rakenne

Yksikkö käyttää suljetun silmukan rengasrakennetta jatkuvalla magneettipiirillä, joka tarjoaa erinomaisen mittaustarkkuuden ja vakauden verrattuna jaetun ytimen (avattavaan) malleihin. Kotelo on ruiskupuristettu erittäin lujasta, paloa hidastavasta teknisestä muovista, ja sisäpuoli on tiivistetty epoksihartsilla. Tämä varmistaa kosteuden, pölyn ja ikääntymisen kestävyyden, mikä johtaa minimaaliseen lämpöpoikkeamaan ja tasaiseen suorituskykyyn pitkäaikaisen käytön aikana, mikä tekee siitä ihanteellisen jatkuvaan käyttöön virranjakelukaapeissa.

3. Kattava aukkoalue

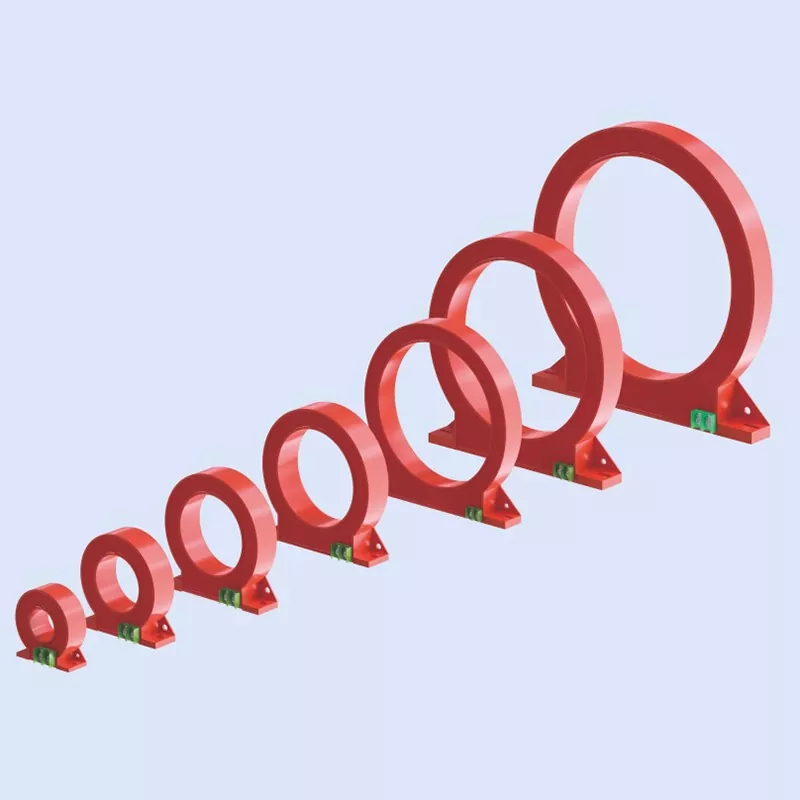

Saatavilla on laaja valikoima aukkokokoja pienireikäisistä haarapiireistä suurireikäisiin malleihin päätulolinjoille. Ne sopivat erilaisiin johdotusvaatimuksiin, mukaan lukien yksittäiset pienimittaiset kaapelit, useat suurileveät kaapelit ja suorakaiteen muotoiset virtakiskot. Sarja sopii kaikille jakeluverkon tasoille - päätehaaroista pääsisääntulokaappeihin - sarja tarjoaa joustavan valikoiman vastaamaan erityisiin asennustarpeisiin eri projekteissa.

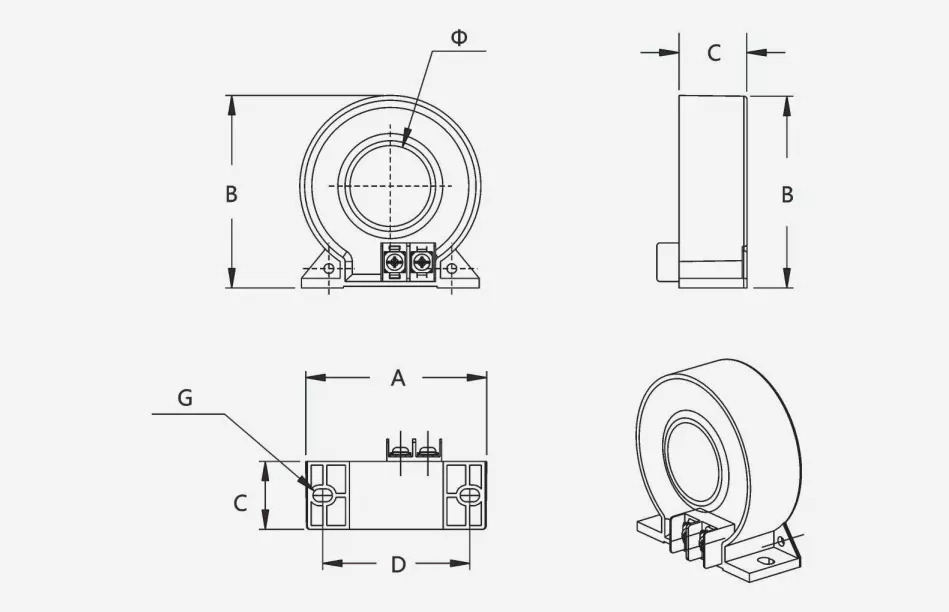

4. Pohjaan asennettu rakenne

Tuotteessa on integroitu asennusalusta, joka mahdollistaa nopean ja turvallisen ruuvikiinnityksen sähkönjakelukaappien sisällä, mikä varmistaa vakaan, heilumattoman asennuksen. Sivulle asennetut vakioliittimet selkeällä merkinnällä yksinkertaista ja kätevää johdotusta varten. Se on suoraan yhteensopiva yleisten sähköisten palonvalvontailmaisimien, maavuotoreleiden ja palonvalvontaohjauspaneelien kanssa, mikä eliminoi ylimääräisten sovittimien tarpeen ja parantaa merkittävästi asennus- ja käyttöönottotehokkuutta.

Asennusvaiheet

Valitse muuntajan malli, jossa on sopiva aukkokoko tarkkailtavan piirin ominaisuuksien ja kaapeleiden määrän perusteella;

Ohjaa kaikki piirin jännitteiset johtimet (vaihejohdot + nollajohto) muuntajan aukon läpi samaan suuntaan; Varmista tiukasti, että suojamaadoitusjohto (PE) ei kulje läpi;

Kiinnitä muuntaja vaakasuoraan asennuspalkkiin tai eristyslevyyn virranjakokaapin sisällä kiinnitysalustan läpi ruuveilla;

Liitä toisiolähtöjohdot valvontaan tai suojalaitteeseen napaisuusmerkintöjen mukaisesti varmistaen, että kaikki liitännät ovat kunnolla kiinni.

Käyttöön liittyvät varotoimet

Kolmivaiheisissa nelijohtimissa piireissä kaikkien kolmen vaihejohdon ja nollajohdon on kuljettava aukon läpi samanaikaisesti ja samaan suuntaan; yksivaiheisissa piireissä sekä vaihejohdon että nollajohdon tulee kulkea yhdessä; muuten jäännösvirtaa ei voida havaita oikein;

Varmista luotettava kosketus toisiopuolen johdotuksille ja vältä avointa toimintaa; estää voimakkaat iskut tai puristuminen asennuksen aikana rautasydämen magneettisten ominaisuuksien vahingoittumisen välttämiseksi;

Suunniteltu sisäkaappien asennukseen; ylimääräisiä vedeneristystoimenpiteitä tarvitaan ulkona tai kosteassa ympäristössä.

Sovellusskenaariot

Sähköiset palonvalvontajärjestelmät: Reaaliaikainen vikavirtavalvonta ja kynnysarvoihin perustuvat hälytykset jakelupiireille kaikilla tasoilla; estää sähköpalot ja varmistaa paloturvallisuusmääräysten noudattamisen;

Pienjännitteiset maavuotosuojajärjestelmät: Yhdistetään maavuotoreleiden kanssa laukaisupiireihin havaitessaan vuotoviat, mikä estää sähköiskuvaaran henkilökunnalle;

Palovirtalähteen valvontajärjestelmät: Valvoo paloturvallisuusjakelupiirien jäännösvirtaa ja toimintatilaa, mikä varmistaa paloturvallisuuslaitteiden luotettavan virransyötön;

Teollisuuden sähkönjakelun turvallisuusvalvonta: Havaitsee vuodot tehtaan tuotantolinjoissa ja teholaitteiden piireissä ja tunnistaa eristyksen ikääntymisriskit varhaisessa vaiheessa;

Älykäs rakennuksen sähkönjakelu: Tarjoaa vuotovaroituksia ja tukee sähkönjakelujärjestelmien turvallista käyttöä ja kunnossapitoa kaupallisissa komplekseissa, toimistorakennuksissa ja asuinyhteisöissä.

Laadunvarmistus ja palvelu

Koko sarja pyöreitä vikavirtamuuntajia on suunniteltu ja valmistettu tiukasti asiaankuuluvien kansallisten standardien mukaisesti. Jokaiselle yksikölle suoritetaan useita testejä – mukaan lukien tarkkuuskalibrointi, tehon taajuuden kestojännite ja eristyksen suorituskyvyn tarkistukset – ennen kuin ne lähtevät tehtaalta vakaan ja luotettavan toiminnan varmistamiseksi. Tukee epätyypillistä räätälöintiä; parametreja, kuten sisäreiän mitat, muunnossuhteet ja lähtösignaalit, voidaan säätää vastaamaan erityisvaatimuksia.

Ammattitaitoinen tekninen tiimi antaa ohjeita mallien valinnassa ja myynnin jälkeisessä teknisessä tuessa.

Sisältää yhden vuoden takuun, joka takaa tuotteen laadun.

Tosimaailman tapaustutkimus

I. Hankkeen yleiskatsaus

Projektin nimi: Sähköisen palonvalvontajärjestelmän jälkiasennus "Chengdong Times Square" -kaupalliseen kompleksiin

Sijainti: Prefektuuritason kaupunki Itä-Kiinassa

Käyttöönottopäivä: kesäkuuta 2025

Käytetyt tuotteet: Täysi valikoima pyöreitä jäännösvirtamuuntajia (nollasekvenssivirtamuuntajia)

Tässä vuonna 2012 rakennetussa kaupallisessa kompleksissa on yhteensä noin 72 000 m²:n kerrosala, ja se koostuu kellaritason supermarketista ja neljästä kerroksessa kauppa- ja ruokailutiloja, joissa on yhteensä 326 sähkönjakelupiiriä. Alkuperäisestä jakelujärjestelmästä puuttui ikänsä vuoksi standardoituja vikavirtavalvontalaitteita; se luotti yksinomaan päätulopiirin maavuotokatkaisijaan (ELCB) vian laukaisussa, mikä teki mahdottomaksi antaa varhaisia ​​varoituksia tai paikantaa vikapaikkoja.

Sadekauden 2024 aikana kauppakeskus koki useita selittämättömiä pääkatkaisuja maavuodon vuoksi. Vianetsintä vaati virtapiirien katkaisemista yksitellen testausta varten – kesti yli neljä tuntia tapausta kohden – mikä häiritsi vakavasti normaalia liiketoimintaa. Lisäksi paikalliset paloviranomaiset totesivat vuositarkastuksen aikana, että projekti ei täyttänyt standardin GB 14287.2-2014 (Sähköiset palonvalvontajärjestelmät – Osa 2: Jäännösvirtatyyppiset sähköpalonvalvontailmaisimet) pakollisia vaatimuksia ja pakollisia korjaavia toimenpiteitä tietyn ajan kuluessa.

Tämän seurauksena projektin omistajat aloittivat sähköisen palonvalvontajärjestelmän kattavan jälkiasennuksen vuonna 2025. Kaikkiin pienjännitejakelun lähtöpiireihin asennettiin pyöreät vikavirtamuuntajat, jotka on integroitu sähköisiin palonvalvontailmaisimiin ja taustavalvontajärjestelmään, mikä mahdollistaa reaaliaikaisen vikavirtavalvonnan, kynnysarvojen ylityshälytykset kaikissa piireissä ja vikapaikannukset.

II. Keskeiset ongelmat ennen jälkiasennusta

Porrastetun jäännösvirran valvonnan puute; kyvyttömyys antaa varhaisia ​​varoituksia mahdollisista vaaroista. Alkuperäinen järjestelmä tarjosi maavuotosuojauksen vain päätulojohdossa, eikä haarapiireissä ollut vikavirtaanturilaitteita. Vaaraa, kuten eristyksen vanhenemista ja laitteiden vuotoja, ei voitu havaita ajoissa; ongelmat havaittiin vasta, kun vika paheni niin, että katkaisija laukaisi, mikä johti merkittävään viiveeseen vaarojen ehkäisyssä ja hallinnassa. Piilotettuja vuotovikoja on vaikea paikantaa, mikä johtaa erittäin alhaiseen vianmäärityksen tehokkuuteen. Ostoskeskuksissa on lukuisia virranjakelupiirejä ja monimutkaisia ​​johdotuksia; kun vuotovika ilmenee, vianmääritys vaatii virtaa katkaisemaan piireihin yksitellen. Yhden vian korjaaminen kestää keskimäärin yli neljä tuntia. Toistuvat sähkökatkot häiritsevät pahoin myymälöiden toimintaa, ja ruoka- ja juomavuokralaiset ovat toistuvasti kärsineet tappioita ainesosien pilaantumisen vuoksi.

Paloturvallisuuden hyväksymisstandardien noudattamatta jättäminen aiheuttaa viranomaisriskejä. Nykyiset paloturvallisuusmääräykset edellyttävät jäännösvirtapohjaisten sähköisten palovalvontalaitteiden asentamista tiheästi asuttuihin liiketiloihin. Alkuperäisestä järjestelmästä puuttui tämä toiminto – kriittinen virhe paloturvallisuuden hyväksymiselle – mikä aiheutti pakotetun sulkemisen riskin korjaamista varten.

Johtojen ikääntyminen lisää vuotoriskiä. Rakennus on ollut käytössä yli vuosikymmenen ja joidenkin kaapeleiden eristys on vanhentunut tai kärsinyt kosteusvaurioista. Vuotovaara on erityisen suuri maanalaisessa supermarketissa korkean kosteuden vuoksi, mikä voi aiheuttaa palovaaran.

III. Laitteiden konfigurointi ja järjestelmäsuunnittelu

Täydellisen piiripeiton varmistamiseksi valittiin kuusi pyöreää vikavirtamuuntajaa (sisähalkaisijan perusteella), jotka on räätälöity eri piirien kaapelien ja kuormitustyyppien mukaan. Suunnittelun perusperiaatteet sisältävät:

Nollasekvenssin mittausperiaate: Kaikki vaihejohdot ja nollajohto kulkevat muuntajan aukon läpi samaan suuntaan. Normaalissa käytössä vektorin summa on nolla; kun vuoto tapahtuu, jäännösvirta indusoi signaalin, joka lähetetään valvontaanturiin.

Porrastetut hälytyskynnykset: Hälytyskynnys on asetettu 300 mA:iin liitinpiireissä ja 1A–2A runkopiireissä, mikä tasapainottaa tarpeen estää vääriä hälytyksiä ja herkkyyttä, joka vaaditaan varhaisessa vikavaroituksessa.

Paloa hidastava eristysrakenne: Muuntajan kotelo on valmistettu korkeita lämpötiloja kestävästä, paloa hidastavasta materiaalista, joka sopii suljettuun, korkean lämpötilan ympäristöön virranjakelukaappien sisällä; eristyskyky täyttää pienjännitesähköturvallisuusstandardit.

Vakioasennus: Yksiköissä on integroitu asennusalusta ruuvikiinnitystä varten jakelukaappien sisällä; liittimissä on standardi plug-in-rakenne, mikä varmistaa kätevän asennuksen ja turvalliset liitännät.

IV. Projektin kohokohdat

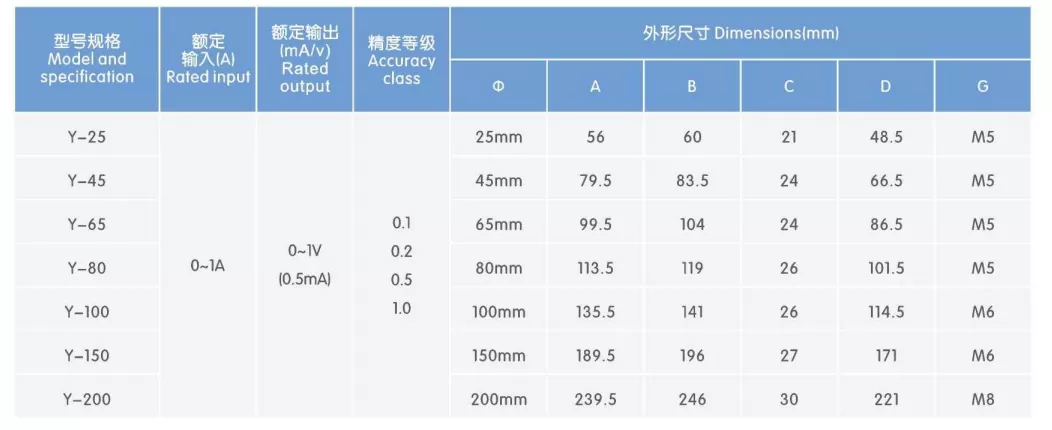

Kattava spesifikaatioiden kattavuus erilaisiin kaapelointiskenaarioihin: Valikoima vaihtelee pienireikäisistä (φ25mm) suurireikäisistä (φ200mm) malleista, jotka sopivat täydellisesti kaikkiin piiriin valaistushaaralinjoista päätulolinjoihin. Standardoitu toimitus eliminoi räätälöidyn valmistuksen tarpeen, mikä lyhentää rakennusaikaa. Vakaa mittaustarkkuus ja alhainen väärien hälytysten määrä: Korkean läpäisevyyden käyttäminen tasaisesti jakautuneilla käämeillä varmistaa erinomaisen lineaarisuuden jäännösvirran mittauksessa ja pienvirtasignaalien tarkan havaitsemisen. Käyttöönoton jälkeiset tiedot osoittavat, että hälytysten tarkkuus ylittää 96 %, eikä tavallista virrankäyttöä häiritseviä toistuvia vääriä hälytyksiä ole esiintynyt.

Kätevä asennus minimaalisella virrankatkaisulla: Läpivientirakenne yhdistettynä alustaan ​​kiinnitettävään kiinnikkeeseen mahdollistaa asennuksen katkaisemalla vain tietyn osoitetun piirin; keskimääräinen asennusaika muuntajaa kohti on noin 15 minuuttia. Koko projekti valmistui vain 12 päivässä – reilusti aikataulua edellä –, mikä minimoi vaikutukset kauppakeskuksen liiketoimintaan.

Paloa hidastava ja korkeita lämpötiloja kestävä, sopii vaativiin kaappiympäristöihin: Kotelo on valmistettu paloa hidastavasta teknisestä muovista, kun taas ydin ja käämit on kapseloitu epoksihartsiin kosteuden suojaamiseksi. Yksikkö säilyttää eristyksen suorituskyvyn ja mittaustarkkuuden ilman heikkenemistä pitkäaikaisen käytön aikana suljetussa, korkean lämpötilan (yli 40 °C) ympäristössä sähkönjakelukaapeissa.

Integrointi taustajärjestelmiin visuaalista O&M:tä varten: Muuntajan lähtösignaalit syötetään sähköisiin palonvalvontailmaisimiin ja ne yhdistetään palovalvontahuoneen taustajärjestelmään. Tämä mahdollistaa kunkin piirin jäännösvirran arvojen reaaliaikaisen seurannan; Jos rajat ylittyvät, automaattinen ponnahdushälytys näyttää tietyn piirin sijainnin, jolloin O&M-henkilöstö voi paikantaa vian välittömästi.

V. Käyttötulokset jälkiasennuksen jälkeen

Paloturvallisuuden erikoisvastaanottotarkastuksen läpäissyt: Jälkiasennuksen jälkeen järjestelmä läpäisi paikallisen pelastuslaitoksen sähköpaloturvallisuuden erikoisvastaanottotarkastuksen. Jäännösvirran valvontatoiminnot, hälytyslogiikka ja suojausjärjestelmät ovat kaikki GB 14287 -standardin mukaisia, mikä ratkaisee täysin aiemmat yhteensopivuusongelmat.

Merkittävästi parantunut vikojen varhaisvaroitus- ja lokalisointitehokkuus: Vuoden 2025 loppuun mennessä järjestelmä oli antanut ennakkovaroituksen 27 tapauksesta ylimääräisestä vikavirrasta (19 johtui vuokralaisen laitteiden eristysvioista ja 8 kosteudesta tai johdotuksen ikääntymisestä). O&M:n henkilökunta voi paikantaa viat suoraan hälytetyn piirin perusteella; keskimääräinen vianetsintäaika lyheni alle 20 minuuttiin, mikä merkitsee 85 % tehokkuuden lisäystä.

Sähköpalovaaran suljetun silmukan hallinta: Kaikki vuotovaarat korjattiin ennen kuin mikään piirin laukaisu tapahtui. Jälkiasennuksen jälkeen ei ole ollut odottamattomia vuodoista johtuvia sähkökatkoja, ja kosteusperäisiä vuotoriskejä maanalaisen supermarketin alueella on hallittu tehokkaasti, joten sähköturvallisuusonnettomuuksia ei ole tapahtunut koko vuoden. Käyttö- ja ylläpitokustannukset pienenevät merkittävästi; Vuotovikojen manuaalista, piirikohtaista vianetsintää ei tarvita, mikä minimoi sähkökatkojen aiheuttamat kauppiaan tappiot ja alentaa manuaalisia tarkastuskustannuksia. Laite toimii vakaasti ilman vaurioita tai signaalin ajautumista, mikä vaatii vain vähän huoltoa.

VI. Yhteenveto tapauksesta

Pyöreä jäännösvirtamuuntaja toimii ydintunnistinkomponenttina sähköisissä palonvalvontajärjestelmissä, ja sitä voidaan soveltaa laajalti erilaisiin pienjännitesähkönjakeluympäristöihin, mukaan lukien liikerakennuksiin, asuinrakennuksiin, teollisuuslaitoksiin ja kunnallisiin tiloihin. Hyödyntämällä nollasekvenssimittausperiaatetta, se havaitsee tarkasti pienet vuotosignaalit piireissä, mikä mahdollistaa mahdollisten sähköpalojen varhaisen havaitsemisen, varoituksen ja korjaamisen.

Kattavan mallin valinnan, standardoidun asennuksen ja systemaattisen integroinnin ansiosta tämä projekti on osoittanut pyöreiden vikavirtamuuntajien korkean sopeutumiskyvyn ja luotettavuuden ikääntyvien kaupallisten kompleksien saneerauksessa, mikä on osoittanut ne välttämättömiksi komponenteiksi pienjännitteisten sähkönjakelujärjestelmien paloturvallisuuden parantamisessa.
