Junray sähkövalmistaaCthw6 ulkona vedenpitävä virtamuuntajapienjännitteisen sähkönjakelun jälkiasennuksiin, energian valvontaan, mittaukseen ja suojaussovelluksiin. Sen split-core rakenne mahdollistaa asennuksen olemassa olevien kaapeleiden tai virtakiskojen ympärille katkaisematta johtimia, mikä auttaa lyhentämään asennusaikaa ja välttämään tarpeettomia sähkökatkoksia.
Virtamuuntaja on tärkeä anturikomponentti sähkövirran mittaamiseen ja valvontaan jakelujärjestelmissä. Olemassa olevissa tiloissa perinteisten suljetun johdinmuuntajien asentaminen voi kuitenkin edellyttää kaapelin irrottamista, kiskojen irrottamista tai suunniteltuja seisokkeja. CTHW6-malli vastaa näihin haasteisiin avoimen-kiinni-jaetun ytimen rakenteella, erittäin tarkalla magneettisydämellä, eristetyllä paloa hidastavalla kotelolla ja vedenpitävällä liitäntärakenteella. Nämä ominaisuudet tekevät siitä sopivan teollisuuslaitoksiin, kaupallisiin rakennuksiin, jakelukaappeihin, aurinkosähköjärjestelmiin, energian varastointisovelluksiin ja sähköautojen latausinfrastruktuuriin, joissa luotettava virranotto ja kätevä jälkiasennus ovat tärkeitä.
Sisällysluettelo
- Mikä on Cthw6-ulkokäyttöinen vedenpitävä virtamuuntaja?
- Miksi split-core-suunnittelu on tärkeää virranjakelun jälkiasennuksissa?
- Mitkä tärkeimmät ominaisuudet tukevat luotettavaa virranmittausta?
- Cthw6:n tekniset ominaisuudet yhdellä silmäyksellä
- Kuinka muuntaja asennetaan?
- Missä muuntajaa voidaan käyttää?
- Mitä ostajan tulee ottaa huomioon ennen valintaa?
- Mitä todellinen jälkiasennussovellus näyttää?
- Usein kysytyt kysymykset

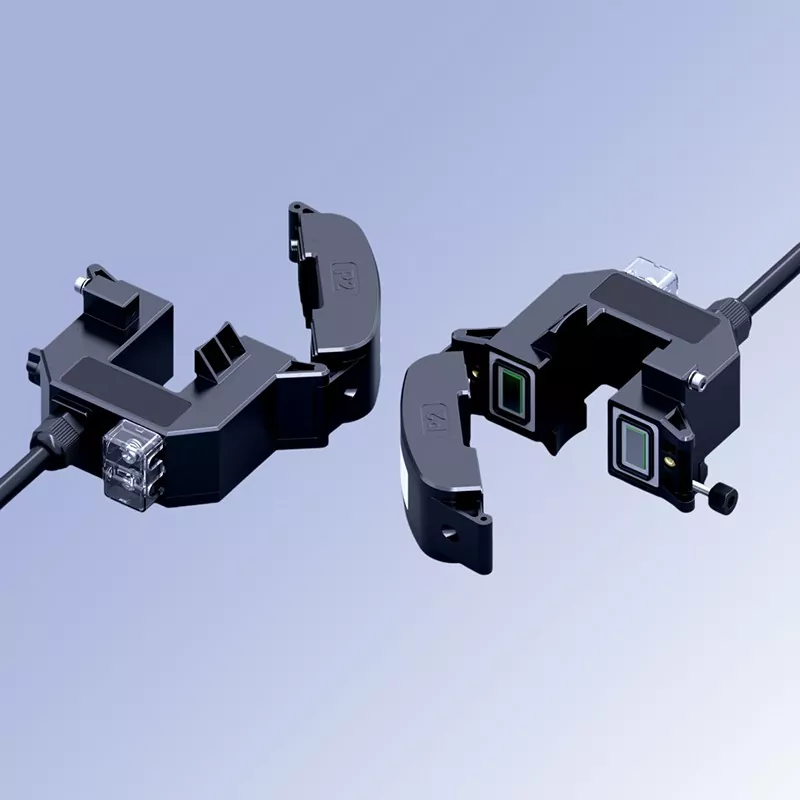

Mikä on Cthw6-ulkokäyttöinen vedenpitävä virtamuuntaja?
Virtamuuntaja, jota yleisesti kutsutaan CT:ksi, muuntaa suuren ensiövirran pienemmäksi toisiovirraksi, joka voidaan mitata turvallisesti mittareilla, valvontaliittimillä tai suojalaitteilla. Pienjännitejakelujärjestelmissä tämän ansiosta käyttäjät voivat saada hyödyllisiä sähkötietoja ilman, että herkkiä mittauslaitteita kytketään suoraan täyteen ensiövirtaan.
CTHW6-sarja on suunniteltu erityisesti sovelluksiin, joissa olemassa olevat virtapiirit tarvitsevat valvontaa tai päivitystä. Toisin kuin perinteiset puolijohdinmuuntajat, sen split-core rakenne voidaan avata ja kiinnittää olemassa olevan kaapelin tai kiskon ympärille. Tämä tekee siitä erityisen hyödyllisen silloin, kun sähköinfrastruktuuri on jo toiminnassa ja laajat uudelleenjohdotukset eivät ole toivottavia.
Ulkokäyttöön suunnatussa rakenteessa yhdistyvät myös eristetty tekninen muovikotelo, sisäinen epoksikotelointi ja vesitiivis kaapeliliitäntä. Nämä suunnitteluelementit auttavat muuntajaa kestämään kosteutta, pölyä, lämpötilan muutoksia ja muita olosuhteita, joita esiintyy jakelulaitteissa ja ulkoasennuksissa.
Miksi split-core-suunnittelu on tärkeää virranjakelun jälkiasennuksissa?
Jälkiasennusprojekteissa on erilaiset vaatimukset kuin uusille sähköasennuksille. Kun uutta jakokaappia kootaan, insinöörit voivat varata tilaa ja asentaa tavanomaiset läpireikämuuntajat ennen jännitteen kytkemistä. Olemassa olevalla laitoksella ei välttämättä ole tätä joustavuutta.
Perinteinen asennus voi sisältää johtimien irrottamisen tai kiskojen purkamisen. Tämä voi laitoksesta riippuen aiheuttaa tuotannon keskeytyksiä, lisätyövoimaa ja monimutkaista seisokkien koordinointia. Split-core muuntaja tarjoaa toisen lähestymistavan: kotelo avautuu, johdin asetetaan aukon läpi ja kotelo suljetaan ja lukitaan.
Tärkeimmät jälkiasennuksen edut
- Vähentynyt asennushäiriö:Olemassa olevia kaapeleita ei tarvitse leikata split-core-asennusmenetelmää varten.
- Nopeampi kenttäasennus:Avoin-kiinni -rakenne yksinkertaistaa sijoittamista olemassa olevien johtimien ympärille.
- Alemmat muutosvaatimukset:Nykyiset jakeluasettelut voidaan säilyttää sen sijaan, että niitä rakennettaisiin laajasti.
- Joustavat valvontapäivitykset:Olemassa oleviin piireihin voidaan ottaa käyttöön lisävirran tunnistus.
- Soveltuu paremmin käyttötiloihin:Se on hyödyllinen, kun suunniteltujen seisokkien minimointi on tärkeä projektin vaatimus.
Turvallisuuden kannalta kriittisissä sähkötöissä asennuksen tulee aina suorittaa asianmukaisesti pätevä henkilöstö noudattaen soveltuvia sähköturvallisuusmenettelyjä. Jaettu ydinrakenne parantaa asennusmukavuutta, mutta se ei poista turvallisten työtapojen tarvetta.
Mitkä tärkeimmät ominaisuudet tukevat luotettavaa virranmittausta?
Erittäin tarkka magneettisydän
Muuntaja käyttää raeorientoitua piiteräsydintä, joka on suunniteltu tarjoamaan korkea magneettinen läpäisevyys, pieni magneettinen häviö ja laaja lineaarinen toiminta-alue. Tuotetiedot määrittelevät luokan 0.5/0.5S mittaustarkkuuden, mikä tukee sovelluksia, joissa mittaukseen ja valvontaan tarvitaan vakaa virtatieto.
Turvallinen mekaaninen lukitus
Kun johdin on asetettu aukon sisään, molemmat kotelon osat suljetaan ja kiinnitetään lukitusruuvilla. Asianmukainen sulkeminen auttaa säilyttämään tasaisen magneettisydämen kohdistuksen, mikä on tärkeää mittauksen vakauden kannalta.
Paloa hidastava eristetty kotelo
Kotelo on valmistettu erittäin lujasta paloa hidastavasta teknisestä muovista. Sisäinen tyhjiövalettu epoksikapselointi tarjoaa lisäsuojaa kosteutta, pölyä ja korroosiota vastaan ja parantaa samalla eristyksen suorituskykyä.
Selkeä napaisuuden tunnistus
P1/P2-merkinnät ja toissijaisen napaisuuden ilmaisimet näkyvät selvästi tuotteessa. Tämä auttaa teknikoita tekemään ensiö- ja toisioliitännät oikein asennuksen ja käyttöönoton aikana.
Vesitiivis kaapeliliitäntä
Lähtöliitännässä on vesitiivis kaapeliläpivienti. Ulkoasennuksissa tai erityisen kosteissa asennuksissa johtoliitäntöjen lisätiivistäminen voi parantaa ympäristönsuojelua entisestään.
Cthw6:n tekniset ominaisuudet yhdellä silmäyksellä
| Ominaisuus | CTHW6 suunnittelu | Käytännön arvo |
|---|---|---|
| Rakenne | Split-core, avoin-kiinni muotoilu | Kätevä jälkiasennus olemassa olevien johtimien ympärille |
| Asennus | Kiinnitysrakenne lukitusruuvilla | Vähentää kaapelin muutosten ja asennuksen monimutkaisuutta |
| Tarkkuus | Luokka 0,5/0,5S | Tukee tarkkaa mittausta ja virran seurantaa |
| Ydinmateriaali | Raeorientoitunut piiteräs | Korkea läpäisevyys ja vakaa magneettinen suorituskyky |
| Asuminen | Paloa hidastava tekninen muovi | Eristys, iskunkestävyys ja ympäristön kestävyys |
| Kapselointi | Tyhjiövalettu epoksihartsi | Parantaa kosteuden, pölyn ja korroosionkestävyyttä |
| Yhteys | Vedenpitävä kaapeliläpivienti | Auttaa suojaamaan lähtöliitäntää vaativissa ympäristöissä |
| Sovellukset | Mittaus, valvonta, suojaus, jälkiasennus | Soveltuu erilaisiin pienjännitejakeluprojekteihin |
Ostajien tulee vahvistaa vaadittu muunnossuhde, aukon mitat, johtimen tyyppi, tarkkuusluokka, asennusympäristö ja toissijaiset lähtövaatimukset ennen tilaamista. Myös räätälöidyistä ei-standardeista spesifikaatioista voidaan keskustella projektin vaatimusten mukaisesti.
Kuinka muuntaja asennetaan?
Avoin-kiinni -mallin tarkoituksena on tehdä kenttäasennuksesta yksinkertaisempaa. Tyypillinen asennussarja sisältää seuraavat vaiheet:
- Löysää sivulukkoruuvia ja avaa muuntajan kotelo.
- Aseta kaapeli tai virtakisko aukon keskustan läpi.
- Varmista, että johdin on oikein keskitetty eikä se vaikuta koteloon.
- Sulje ylä- ja alaosa ja kiristä lukitusruuvi tiukasti.
- Avaa läpinäkyvä liittimen kansi ja kytke toisiojohdot napaisuusmerkintöjen mukaisesti.
- Tarkista mekaaninen sulku, johdotus, eristys ja mittaussignaali ennen käyttöönottoa.
Yksi tärkeä turvallisuusnäkökohta on, että CT-toisiopiiriä ei saa jättää auki, kun ensiöjohdin on jännitteessä. Avoin toisio voi tuottaa vaarallisen jännitteen. Siksi pätevien sähköalan ammattilaisten tulee noudattaa valmistajan ohjeita ja soveltuvia sähköturvallisuusvaatimuksia asennuksen, testauksen ja huollon aikana.
Missä muuntajaa voidaan käyttää?
Split-core asennuksen ja ympäristönsuojelun yhdistelmä tekee CTHW6:sta sopivan monenlaisiin pienjännitesähköisiin valvontasovelluksiin.
Teollisuuden tehonvalvonta
Tuotantolinjoja, pumppuja, puhaltimia, kompressoreja, työstökoneita ja muita sähkökuormia voidaan valvoa virtamittauksella. Nämä tiedot voivat tukea laitteiden toiminnan analysointia ja energianhallintaa.
Liike- ja rakennusalan jakelu
Toimistorakennukset, kaupalliset kompleksit, sairaalat ja datakeskukset sisältävät usein useita haarapiirejä, jotka vaativat valvontaa. Split-core muuntajat voivat yksinkertaistaa päivityksiä olemassa oleviin jakelujärjestelmiin.
Älykäs virranjakelu
Muuntaja voidaan integroida monitoimitehomittareihin, älykkäisiin valvontaliittimiin ja muihin sähköisiin valvontalaitteisiin virran tiedonkeruun ja kaukovalvonnan tukemiseksi.
Uusiutuva energia ja sähköautojen infrastruktuuri
Aurinkosähköverkkoon kytketyt kaapit, energian varastointijärjestelmät ja sähköajoneuvojen latausinfrastruktuuri voivat vaatia virrantunnistuksen toiminnan valvontaa ja suojaamista varten. Sopiva CT-suhde ja mekaaniset mitat tulee valita todellisen piirin mukaan.
Jakelujärjestelmän jälkiasennukset
Ikääntyvät sähköasennukset ovat erityisen tärkeä sovellus. Koko jakelukaapin uudelleensuunnittelun sijaan insinöörit voivat lisätä virranvalvonnan valittuihin piireihin käyttämällä sopivaa split-core-kokoonpanoa.
Mitä ostajan tulee ottaa huomioon ennen valintaa?
Virtamuuntajan valinnan tulisi alkaa kohdepiirin sähköisistä ja mekaanisista vaatimuksista sen sijaan, että valittaisiin vain malli ulkonäön perusteella. Seuraavat kohdat tulee varmistaa ennen hankintaa:
- Ensisijainen virta:Vahvista piirin normaali ja maksimivirta.
- Nykyinen suhde:Yhdistä CT-suhde mittariin, valvontalaitteeseen tai suojajärjestelmään.
- Aukon koko:Varmista, että kaapeli tai virtakisko voi kulkea aukon läpi ilman häiriöitä.
- Johtimen kokoonpano:Tarkista, käytetäänkö asennuksessa pyöreää kaapelia vai suorakaiteen muotoista virtakiskoa.
- Tarkkuusvaatimus:Selvitä, vaatiiko projekti vakiomittaustarkkuutta vai erikoisempaa mittausspesifikaatiota.
- Ympäristöolosuhteet:Harkitse ulkoaltistusta, kosteutta, pölyä, lämpötilaa, tärinää ja mahdollista kemiallista kontaminaatiota.
- Toissijainen yhteys:Tarkista liitetyn laitteen liitinkokoonpano ja napaisuusvaatimukset.
- Asennustila:Varmista, että kotelon avaamista ja lukitsemista varten on riittävästi tilaa.
Luotettavan toimittajan tulee pystyä tarjoamaan mallinvalintaapua näiden parametrien perusteella. Tämä on erityisen arvokasta jälkiasennusprojekteissa, joissa on useita erikokoisia kaapeleita tai virtapiirejä.
Mitä todellinen jälkiasennussovellus näyttää?
Dokumentoitu jälkiasennusprojekti, johon liittyy tarkkuuslaitteisto- ja ruiskuvalutehdas Dongguanissa, havainnollistaa split-virtamuuntajien käytännön arvoa. Laitos sisälsi 86 pienjännitejakopiiriä, jotka palvelevat ruiskupuristusta, leimaamista, muottien käsittelyä, jäähdytystä, nostoa, valaistusta ja muita kuormia.
Nykyisestä järjestelmästä puuttui riittävä haaroituspiirin vikavirtavalvonta. Perinteiset jälkiasennusmenetelmät olisivat vaatineet laajoja johtimien muokkausta ja tuotantoseisokkeja. Projektissa käytettiin siksi avattavia split-muuntajia, jotka oli valittu johtimien mittojen mukaan.
Junray sähköin julkaiseman projektitiedon mukaan kaikkien 86 yksikön asennus ja käyttöönotto saatiin päätökseen viidessä päivässä. Järjestelmä tarjosi myöhemmin haaratason vikavirtavalvonnan, mikä mahdollisti epänormaalit piirit tunnistamaan nopeammin. Projektissa kerrottiin myös, että vianetsintäaika putosi keskimääräisestä 3,5 tunnista alle 20 minuuttiin jälkiasennuksen jälkeen.
Tämä esimerkki osoittaa tärkeän periaatteen sähköasennuksen suunnittelussa: virtamuuntajan arvo ei rajoitu sen mittaustoimintoon. Asennusmenetelmä, ympäristön kestävyys, yhteensopivuus valvontalaitteiden kanssa ja huollettavuus voivat kaikki vaikuttaa jakelupäivityksen yleiseen tehokkuuteen.
Lisätietoja tuotteista ostajat voivat käydä Cthw6 Outdoor Waterproof Current Transformer -tuotesivulla ja tutustua Junray Electricalin instrumenttimuuntajien valikoimaan erilaisiin sähkövalvontavaatimuksiin.
Usein kysytyt kysymykset
Mikä on CTHW6-sähkövirtamuuntajan tärkein etu?
Sen tärkein asennusetu on avoin-kiinni -rakenne, jonka avulla muuntaja voidaan sijoittaa olemassa olevan kaapelin tai kiskon ympärille ilman, että johdinta katkaistaan. Tämä tekee siitä hyödyllisen pienjännitejakelun jälkiasennus- ja valvontaprojekteissa.
Voidaanko CTHW6:ta käyttää ulkona?
Kyllä. Tuote on suunniteltu ulkokäyttöön, ja siinä on eristetty tekninen muovikotelo, epoksikotelointi ja vesitiivis kaapeliliitäntä. Lisätiivistämistä voidaan suositella johdotusliittimille erityisen kosteissa ympäristöissä.
Mitä tarkkuusluokkaa CTHW6 tukee?
Julkaistut tuotetiedot määrittelevät luokan 0.5/0.5S mittaustarkkuuden. Tarkka spesifikaatio tulee varmistaa aiotun mittarin ja sähköisen valvontajärjestelmän vaatimusten perusteella ennen hankintaa.
Voiko se valvoa olemassa olevia kaapeleita irrottamatta niitä?
Jaettu ydinrakenne on erityisesti suunniteltu asennettavaksi olemassa olevien kaapeleiden tai virtakiskojen ympärille, jolloin johdinta ei tarvitse katkaista. Jännitteisen sähkötyön saa kuitenkin suorittaa vain pätevä henkilöstö sovellettavien turvaohjeiden mukaisesti.
Mitä tietoja tarvitaan valittaessa CTHW6-mallia?
Tärkeitä valintatietoja ovat ensiövirta, vaadittu virtasuhde, johtimen tyyppi, kaapelin tai kiskon mitat, aukon koko, tarkkuusvaatimus, asennusympäristö ja toisioliitäntävaatimukset.
Tarjoaako Junray Electrical räätälöintiä?
Kyllä. Junray Electrical toteaa, että standardista poikkeavat tekniset tiedot voidaan räätälöidä asennusmittojen ja parametrivaatimusten mukaan. Sen tekninen tiimi voi myös tarjota mallinvalintaohjeita ja myynnin jälkeistä teknistä tukea.
Johtopäätös
Hyvin suunniteltu virtamuuntaja voi tehdä sähkövalvonnasta käytännöllisempää ja samalla tukea olemassa olevien pienjännitejakelujärjestelmien modernisointia. Jaetun ytimen rakenteen, luokan 0.5/0.5S tarkkuusspesifikaatioiden, eristettyjen paloa hidastavien koteloiden, epoksikoteloinnin ja vesitiiviin liitosrakenteensa ansiosta CTHW6 sopii sovelluksiin, joissa asennuksen joustavuus ja luotettava virranotto ovat tärkeitä. Jos suunnittelet jakelun jälkiasennusta, energianvalvontaprojektia tai ulkosähkövalvontasovellusta,ota meihin yhteyttäJunray sähköissa, jossa kerrot nykyisen nimesi, johtimien mitat, tarkkuusvaatimukset ja käyttöolosuhteet, jotta voimme keskustella mallin valinnasta ja sopivasta räätälöidystä ratkaisusta.
