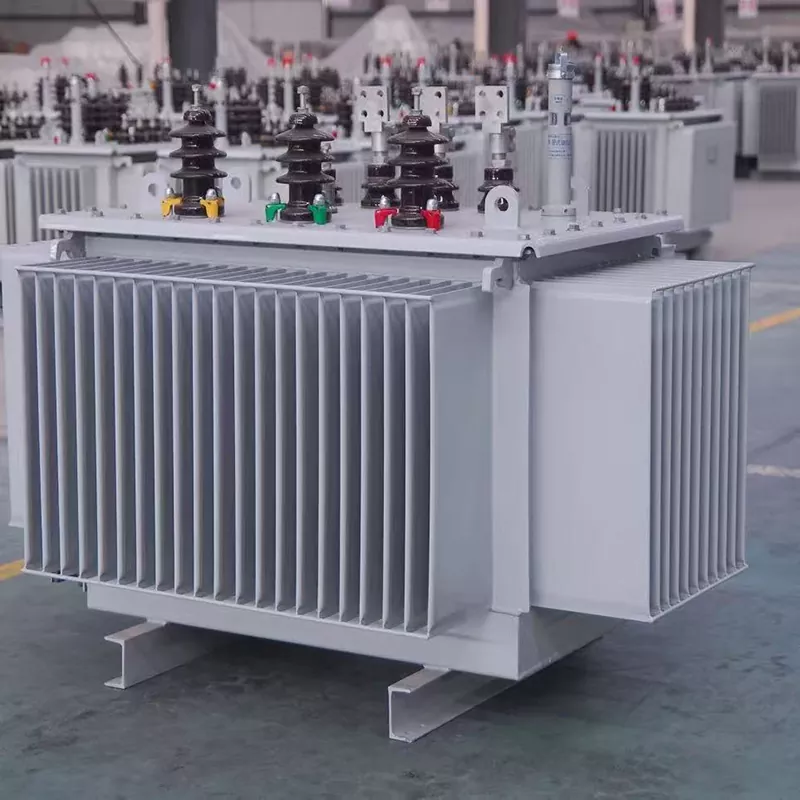

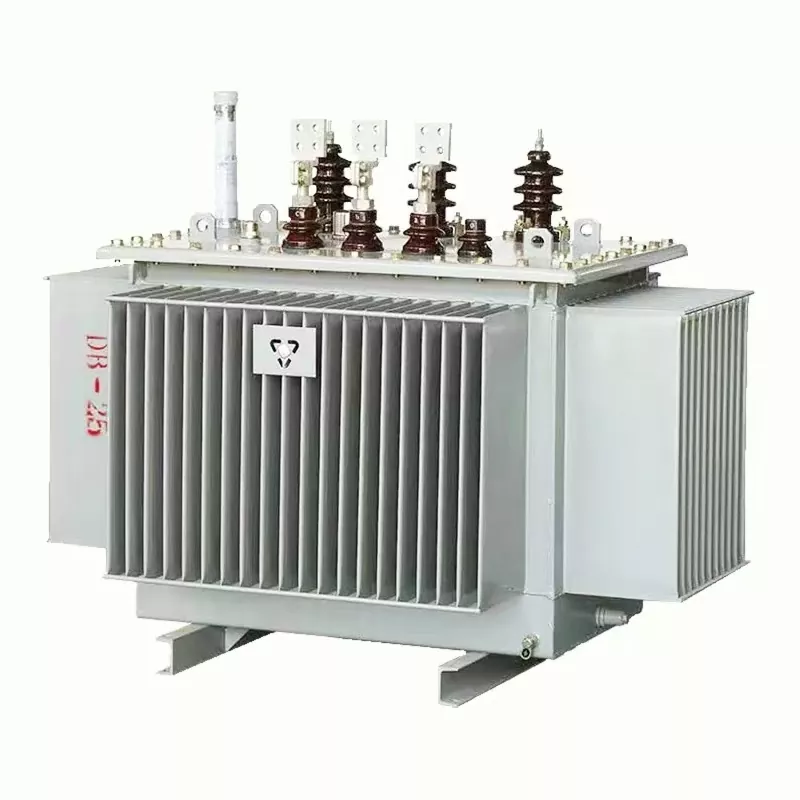

Öljyllä upotettu jakelumuuntaja

Junray Electrical Oil-immersed Distribution Transformer — nimelliskapasiteetti 100 kVA - 10 000 kVA, korkea jännite 10 kV tai 35 kV, matala jännite 0,4 kV. Sisältää aallotetun tiivistetyn öljysäiliön (tiivis, huoltovapaa), korkealaatuisen piiteräsytimen (15 % pienempi häviö kuin vanhemmissa malleissa), off-load- tai on-load-hanan vaihtamisen ja mukautettavat kupari- tai alumiinikäämit. Suunniteltu ulkoasennuksiin suurissa tehtaissa, ulkosähköasemissa, suurissa aurinkosähkölaitoksissa ja suurissa infrastruktuuriprojekteissa. Kapasiteetti, jännite, impedanssijännite, käämitysmenetelmä ja käämimateriaali voidaan räätälöidä vastaamaan tiettyjä projektin vaatimuksia.

Erittäin suuri kapasiteetti

Poikkeuksellisen laajalla kantavuusalueella 100 kVA:sta 10 000 kVA:iin tämä muuntaja sopii täydellisesti suuriin kuormitusvaatimuksiin, kuten suurten tehtaiden ja suurten sähköasemien päävirranjakelujärjestelmiin. Se käsittelee saumattomasti suuren kapasiteetin vaatimukset, joita kuivatyyppiset muuntajat eivät pysty vastaamaan.

Korkea kustannustehokkuus

Tämä ratkaisu tarjoaa alhaisemman kustannuspisteen verrattuna kuivatyyppisiin muuntajiin ja tarjoaa merkittäviä säästöjä laitekustannuksissa suurissa sähkönjakeluprojekteissa. Kuivatyyppisten yksiköiden ostamisesta ei tarvitse aiheutua suuria kustannuksia; öljyllä upotetut muuntajat riittävät, mikä pienentää huomattavasti projektin kokonaiskustannuksia.

Soveltuvuus ulkokäyttöön

Vahvan säänkestävyyden ansiosta laite voidaan asentaa suoraan ulos ilman pelkoa altistumisesta auringolle tai sateelle. Sen aallotettu säiliörakenne sisältää tiiviin rakenteen, joka estää öljyvuotoja ja suojaa saastumiselta, mikä tekee Öljyllä upotetusta jakelumuuntajasta täydellisesti soveltuvan kestämään ankaria ulkoilmaolosuhteita ja eliminoi tarpeen rakentaa erillistä sisätilojen jakeluhuonetta.

Pieni häviö ja energiatehokkuus

Korkealaatuista piiteräsydintä hyödyntävän muuntajan tehohäviö on erittäin pieni. Pitkän aikavälin käytön aikana tämä merkitsee huomattavia säästöjä sähkölaskuissa ja tarjoaa merkittäviä energiansäästöetuja – erityisesti 15 % vähemmän tehohäviötä verrattuna vanhemman sukupolven öljyllä upotettuihin muuntajiin.

Aikuinen ja luotettava

Öljyllä upotettu jakelumuuntaja, jolle on ominaista alhainen vika, hyötyy erittäin kehittyneestä tekniikasta ja vakaasta toimintasuorituskyvystä. Todistettuna ratkaisuna, jota on käytetty sähkönjakeluteollisuudessa vuosikymmeniä, se tarjoaa kätevän huollon ja sopii erinomaisesti suuriin ulkokäyttöön sähkönjakelukohteisiin.

Tekniset tiedot

Standardit ja vaatimustenmukaisuus: Tämä tuote on valmistettu noudattaen tiukasti sovellettavia öljyupotettuja jakelumuuntajia koskevia kansallisia standardeja. Kaikki laadunvalvontamenettelyt ja tehtaan testausmenetelmät noudattavat tämän tuoteluokan standardivaatimuksia. Yksityiskohtaiset testiraportit ja vaatimustenmukaisuusasiakirjat ovat saatavilla pyynnöstä.

Tarkkuuskäsityön yksityiskohdat

1. Aaltopahvitiivistetty öljysäiliö: Aallotettu tiivistetty säiliörakenne estää öljyvuodon, ei vaadi huoltoa ja poistaa ulkoisen öljyn paisuntasäiliön tarpeen.

2. Eristävän öljyn jäähdytysjärjestelmä: Hyödyntää eristävää öljyjäähdytystä tehokkaan lämmönpoistokyvyn aikaansaamiseksi, mikä tekee siitä sopivan suuritehoisten kuormien käsittelyyn.

3. Off-Circuit Tap Changer: Varustettu piirin ulkopuolisella käämikytkimellä, joka mahdollistaa muuntajan suhteen säätämisen verkon jännitteen vaihteluiden perusteella, mikä varmistaa yhteensopivuuden vaihtelevien jännitetasojen kanssa.

4. Vähähäviöinen rautaydin: Valmistettu korkealaatuisesta piiteräsytimestä, joka minimoi energiahäviön, mikä edistää energiatehokkuutta ja sähkönsäästöä.

5. Ulkokäyttöön tarkoitettu suojarakenne: Sisältää erikoisen ulkokäyttöön tarkoitetun suojakotelon, joka tarjoaa vahvan suojan kontaminaatiota ja kosteutta vastaan ​​ja kestää ankaria ulkoisia ympäristöjä.

Sovellettavat skenaariot

Suuret tehtaat: Ulkokäyttöön tarkoitettu sähkönjakelu ja suuritehoiset kuormat suurille teollisuuslaitoksille.

Ulkosähköasemat: Ulkosähköasemat ja suuren kapasiteetin sähkönjakelutilat.

Laajamittainen aurinkosähköjärjestelmät: Ulkomuuntajat suuria aurinkosähkövoimaloita varten.

Suuri infrastruktuuri: Ulkoinen sähkönjakelu suuriin infrastruktuuriprojekteihin.

Räätälöintiasetukset

Tuemme tämän öljypohjaisen jakelumuuntajan joustavaa räätälöintiä vastaamaan tiettyjä projektin vaatimuksia:

Nimelliskapasiteetti: Säädettävissä välillä 100 kVA - 10 000 kVA

Nimellisjännite: Korkea jännite 10 kV tai 35 kV; Pieni jännite 0,4 kV

Impedanssijännite: Muokattavissa 4 % - 8 %

Jännitteen säätömenetelmä: Off-load-hana tai on-load-hana

Käämimateriaali: kupari tai alumiini

Jos haluat keskustella projektin erityisvaatimuksista, ota yhteyttä myyntitiimiimme ja kerro kuormaprofiilisi, asennusehdot ja haluamasi toimitusaikataulu.

Laadunvarmistus ja vaatimustenmukaisuus

Junray Electrical toimii kattavan laadunhallintakehyksen alla, jota tukevat useat kansainväliset ja kotimaiset sertifikaatit. Oil-immersed Distribution Transformer -sarjassamme painotamme rutiininomaisen laadunvalvonnan lisäksi tiukkaa muuntajakohtaista testausta varmistaaksemme pitkän aikavälin luotettavuuden vaativissa ulkokäyttösovelluksissa.

Perussertifikaattimme:

ISO 9001 – Sertifioitu laadunhallintajärjestelmä, joka kattaa koko tuotantoprosessin raaka-aineiden tarkastuksesta valmiin tuotteen testaukseen ja varmistaa jäljitettävyyden ja yhdenmukaisuuden kaikissa muuntajayksiköissä.

CE – Tuotteet täyttävät keskeiset EU:n turvallisuus-, terveys- ja ympäristönsuojeluvaatimukset, mikä helpottaa eurooppalaisten projektien sujuvaa tulliselvitystä ja markkinoille pääsyä.

CCC – Kiinan pakollinen sertifiointi, pakollinen Kiinan kotimarkkinoilla myytäville ja asennetuille sähkölaitteille.

CQC – Kiinan laatusertifikaatti, joka varmistaa, että muuntajamme täyttävät sähkönjakelulaitteiden kansalliset suorituskyky- ja turvallisuusstandardit.

CNAS – Oma testauslaboratoriomme on CNAS-akkreditoitu, mikä vahvistaa kykymme suorittaa standardien mukaisia ​​muuntajatestejä, mukaan lukien kuormittamaton häviö, kuormitushäviö, impedanssijännite ja jännitetestien kestävyys kalibroiduilla laitteilla.

Muuntajakohtaiset testaus- ja laatuprotokollat:

Rutiininomaisten tehdastarkastusten lisäksi jokaiselle öljypohjaiselle jakelumuuntajalle suoritetaan seuraavat erikoistestit sovellettavien kansallisten ja kansainvälisten standardien mukaisesti:

Tyhjäkuormitushäviön ja kuormitushäviön mittaus – varmistaaksesi energiatehokkuuden ja 15 %:n häviön pienenemisen vanhemman sukupolven malleihin verrattuna.

Oikosulkuimpedanssitesti – varmistaaksesi, että impedanssijännite on taatun 4–8 %:n alueella.

Tehotaajuuden kestojännitetesti – eristyksen eheyden ja dielektrisen lujuuden vahvistamiseksi 10kV/35kV järjestelmissä.

Salamaimpulssitesti (pyynnöstä) – ulkoasennusten ylijännitekestävyyden tarkistamiseksi.

Tiivistyskoe – varmistaa aallotetun öljysäiliön eheyden ja varmistaa, ettei öljyvuotoa paineta.

Öljyn laatutesti – varmistaaksesi, että eristävä öljy täyttää dielektrisen lujuuden ja kosteuspitoisuuden vaatimukset.

Kääntymissuhdetesti ja vektoriryhmän tarkistus – oikean muuntajan suhteen ja vaihesuhteen vahvistamiseksi.

Osittainen purkaustesti (pyynnöstä) – sovelluksiin, jotka vaativat erittäin alhaisia ​​osittaista purkamistasoja.

FAQ

1.Kysymys: Mitä eroja on öljyllä upotettujen jakelumuuntajien ja kuivatyyppisten muuntajien välillä?

Vastaus: Öljyupotettujen muuntajien kapasiteetti voi olla 100kva - 10000kva, mikä voi täyttää erittäin suurten kuormien tarpeet. Kuivatyyppisten muuntajien kapasiteetti on kuitenkin rajallinen. Samaan aikaan öljyupotetut muuntajat ovat halvempia kuin kuivatyyppiset muuntajat, ja ne voidaan sijoittaa suoraan ulos ilman sisätilojen jakeluhuonetta, joten ne sopivat paremmin suuriin ulkotiloihin, joissa on suurikapasiteettinen jakeluskenaariot.

2. Kysymys: Voidaanko tätä tuotetta käyttää suoraan ulkona?

Vastaus: Olemme ottaneet käyttöön aallotetun suljetun öljysäiliörakenteen, jolla on vahva tiivistyskyky. Se voi tehokkaasti estää öljyvuodon ja saastumisen. Yhdessä ulkokäyttöön tarkoitetun suojarakenteen kanssa se voi estää kosteuden, vastustaa auringonvaloa, sadetta ja muita elementtejä. Muita suojavarusteita ei tarvita. Se sopii täydellisesti ankaraan ulkoympäristöön, eikä sitä tarvitse rakentaa erikseen sisäsähkönjakohuonetta.

3. Kysymys: Voidaanko öljyllä upotetun muuntajan kapasiteettia ja jännitettä mukauttaa?

Vastaus: Öljyllä upotetun jakelumuuntajan nimelliskapasiteetti vaihtelee 100 KVA - 10 000 KVA, ja nimellisjännite kattaa korkean jännitteen 10 kV/35 kV ja matalan jännitteen 0,4 kV. Samanaikaisesti impedanssijännite, jännitteen säätömenetelmä ja käämimateriaali voidaan kaikki räätälöidä. Eri skenaarioiden, kuten suurten tehtaiden ja ulkosähkönjakeluasemien, ulkotilojen sähkönjakeluvaatimusten mukaan voimme räätälöidä tietyt laitteet vastaamaan tarkasti suuren kapasiteetin ulkoisen sähkönjakelun tarpeita.

4. Kysymys: Missä tämän tuotteen pienihäviöinen etu erityisesti piilee?

Vastaus: Käytämme korkealaatuisia piiteräslevysydämiä, joiden häviösuhde on 15 % pienempi kuin vanhoilla öljyllä upotetuilla muuntajilla. Energiansäästövaikutus on huomattava. Pitkäaikaisessa käytössä se voi vähentää merkittävästi sähköenergian hävikkiä. Säästetty sähkön määrä riippuu todellisesta kapasiteetista ja käyttöajasta. Mitä suurempi kapasiteetti ja pidempi käyttöaika, sitä enemmän sähköä säästyy, mikä voi auttaa suurissa sähkönjakeluprojekteissa säästämään pitkäaikaisia ​​käyttö- ja ylläpitokustannuksia.

Tekniset tukipalvelut

Ammattimaisena valmistajana tarjoamme teknistä ohjausta auttaaksemme ulkomaisia ​​asiakkaita oikeanlaisessa tuotevalinnassa, asennuksen valmistelussa ja rutiinikäytössä. Tiimimme tarjoaa etätukea asennuksen ja käyttöönoton aikana. Varaosia on saatavilla nopeaa toimitusta varten. Kaikkiin teknisiin tiedusteluihin tiimimme vastaa yleensä 24 tunnin kuluessa.

Peruskorjausprojektin yleiskatsaus

Projektin profiili

Tämä hanke sisältää uuden ulkoisen sähkönjakelujärjestelmän rakentamisen teollisuuspuistoon pienelle ja keskisuurelle tuotantoyritykselle. Laitoksen pääkuormitukset koostuvat tavanomaisista teollisuusinduktiivisista laitteista, kuten meistokoneet, sorvit, ilmakompressorit, tuulettimet ja pumput, joille on ominaista toistuva käynnistys-pysäytysjaksot, keskittyneet päiväkuormitukset ja kevyt käyttö yöllä. Jakelumuuntaja sijaitsee erillisellä ulkotasolla, joka tarjoaa runsaasti tilaa, erinomaisen ilmanvaihdon ja vapauden suljettuihin sisätiloihin liittyvistä paloturvallisuusrajoituksista.

Ottaen huomioon ulkoasennuksen, kustannustehokkuusvaatimukset, tehokkaan lämmönpoiston tarpeen ja merkittävät kuormituksen vaihtelut, projektissa käytetään S13-M hermeettisesti suljettua öljyupotettua tehomuuntajaa kuivatyyppisen yksikön sijaan. Tämä yksittäinen muuntaja toimii koko laitoksen päävirtalähteenä – kattaa käyttövoiman, valaistuksen ja tuotantolaitteet – ja varmistaa siten vakaan, pitkäkestoisen virransyötön toimintaan.

Hankkeen haasteet ja valinnan perusteet

Ulkotilan soveltuvuus öljyllä upotettaville muuntajille: Ulkomuuntajataso tarjoaa runsaasti tilaa ja hyvän ilmanvaihdon, mikä täyttää asennusstandardit ilman sisäasennuksiin sovellettavia tiukkoja paloturvallisuusrajoituksia.

Kustannusten hallinta: Samalla kapasiteetilla öljyllä upotetut muuntajat ovat huomattavasti halvempia kuin kuivatyyppiset muuntajat, mikä vähentää merkittävästi yrityksen infrastruktuuri-investointeja.

Korkeat lämmönpoistovaatimukset: Keskitetyillä teollisuuslaitteilla, raskaalla päiväkuormalla ja nopeilla lämpötilan nousuilla öljyupotettujen muuntajien itsejäähdyttävä öljykiertojärjestelmä ylittää kuivatyyppiset yksiköt, joten ne ovat ihanteellisia jatkuvaan raskaaseen käyttöön.

Vankka ylikuormitus- ja ylijännitekestävyys: Korjaamokoneet aiheuttavat merkittäviä ylijännitekuormia käynnistyksen ja sammutuksen aikana; Öljyupotetut muuntajat tarjoavat erinomaisen oikosulku- ja ylikuormituskestävyyden, joten ne sopivat hyvin vaihteleviin teollisuuskuormitukseen.

Yksinkertainen, kypsä huolto: Öljyllä upotetuilla muuntajilla on yksinkertainen rakenne, mikä tekee vikojen diagnosoinnista ja korjaamisesta yksinkertaista ja mahdollistaa vakiovaraosien käytön – ihanteellinen laitoksen rutiinihuoltoon. Laitteiden kokoonpano

Laskettuun kokonaiskuormaan perustuen ulkotasolle asennetaan S13-M-800kVA 10kV/0.4kV hermeettisesti suljettu, energiatehokas öljy-uppomuuntaja. Siinä on hermeettisesti suljettu aaltopahvisäiliörakenne ilman öljyn paisuntasäiliötä, joten se sopii jokasään ulkokäyttöön.

Tärkeimmät laitteiden tekniset tiedot

Malli: S13-M-800kVA täysin tiivistetty öljyupotettu tehomuuntaja

Nimellisjännite: 10±2×2,5% / 0,4kV

Jäähdytysmenetelmä: Öljyllä upotettu itsejäähdytys (ONAN)

Ydinmateriaali: Erittäin läpäisevät piiteräslevyt; pienihäviöinen, energiatehokas rakenne

Rakenteelliset ominaisuudet: Täysin suljettu aallotettu öljysäiliö; huoltovapaa; hapettumista ja kosteutta kestävä; vakaa eristyskyky

Suojauskokoonpano: korkeajännitesulake, ukkossuoja, pienjännitepääkytkin, maadoitussuoja

Asennusmenetelmä: Ulkoasennus kattoon terästasolle; sisältää ukkossuojan, maadoituksen ja turva-aidan

Rakentamisen ja sovellusten kohokohdat

Erittäin pieni häviö ja korkea energiatehokkuus: Sisältää S13-energiaa säästävän rakenteen; tyhjäkäynti- ja kuormitushäviöt ovat huomattavasti pienemmät kuin vanhemmissa S11- ja S9-malleissa, mikä johtaa merkittäviin sähkökustannussäästöihin pitkällä aikavälillä.

Erinomainen ulkokäyttöön soveltuvuus: Täysin suljettu rakenne eristää laitteen ilmalta, sateelta ja pölyltä; kestää kondensaatiota ja hapettumista; sopii ulkokäyttöön sekä korkeissa kesälämpötiloissa että alhaisissa talvilämpötiloissa.

Ylivoimainen lämmönpoisto: Tasainen lämmönpoisto muuntajaöljykierron kautta varmistaa vakaan lämpötilan nousun raskaassa kuormituksessa, välttäen kuivatyyppisissä muuntajissa yleiset korkean lämpötilan kuormitusta rajoittavat ongelmat.

Korkea isku- ja oikosulkukestävyys: Vakaa toiminta iskukuormituksen alaisena, jotka johtuvat teollisuusmoottoreiden toistuvasta käynnistyksestä ja pysäytyksestä; kestää ylikuumenemista ja kompastumista.

Selkeä kustannustehokkuusetu: Alhaiset laitekustannukset, yksinkertainen asennus, eikä monimutkaisia ​​palonsammutuslaitteita tarvita, mikä vähentää merkittävästi tehtaan sähkönjakeluinfrastruktuurin kustannuksia.

Operatiivinen suorituskyky

Vakaa ja yhteensopiva virtalähteen laatu: Käyttöönoton jälkeinen jännitepoikkeama ja kolmivaihetasapaino täyttävät täysin teollisuuden tehostandardit, mikä varmistaa korjaamon laitteiden sujuvan toiminnan.

Ei poikkeavuuksia huippukuormituksessa: Muuntajan öljyn lämpötila ja lämpötilan nousu pysyvät normaaleina täyden kuormituksen päivätuotannon aikana; ei tapahdu ylikuormitusta tai epänormaalia kuumenemista.

Merkittävä energian ja häviön vähentäminen: Pienihäviöinen ydinsuunnittelu vähentää merkittävästi muuntajien häviöitä, mikä vähentää tehokkaasti yrityksen kuukausittaisia ​​sähkön perusmaksuja ja hävikkiin liittyviä kustannuksia.

Nollavikakäyttö ulkona: Täysin tiivistetty rakenne eliminoi veden sisäänpääsyn, kosteuden ja korroosion riskit ja varmistaa vakaan, jokasään toiminnan ympäri vuoden. Kätevä ja edullinen O&M: Laitteessa on kypsä rakenne ja alhainen vikasuhde; rutiinihuolto vaatii vain silmämääräisiä tarkastuksia sekä öljytason ja maadoituksen tarkastuksia, mikä johtaa minimaaliseen käyttötaakkaan.

Yhteenveto tapauksesta

Öljyupotetut muuntajat (S13-M-sarja) ovat ensisijainen valinta sähkönjakeluprojekteihin teollisuuslaitoksissa, maaseudun jakelualueilla, ulkopuolisissa sähköverkon sähköasemissa ja avoimissa asennuksissa. Kuivatyyppisiin muuntajiin verrattuna ne tarjoavat etuja, kuten erinomaisen lämmönpoiston, korkean ylikuormituksen ja iskunkestävyyden, alhaisemmat kustannukset, erinomaisen energiatehokkuuden ja huollon helppouden. Ne soveltuvat erityisen hyvin ulkoasennuksiin ja teollisuussovelluksiin, joille on ominaista merkittävät kuormituksen vaihtelut tai raskaat kuormat, ja ne edustavat kypsin ja kustannustehokkain muuntajaratkaisu ulkoisiin verkkojakeluprojekteihin.
