Kuivatyyppinen muuntaja

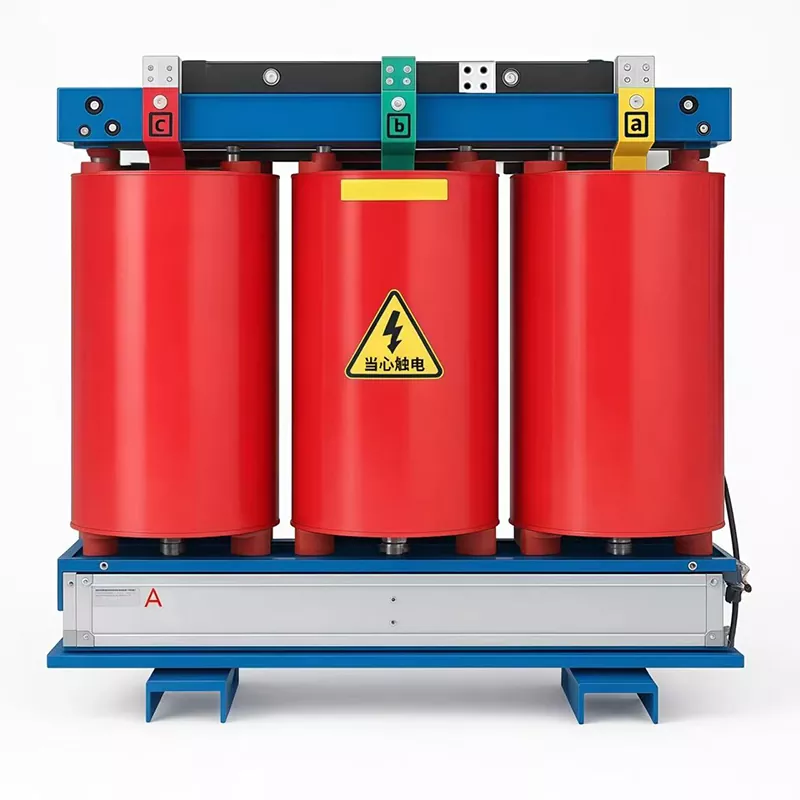

Junray Electrical Dry-type Transformer on valuhartsi, öljytön tehomuuntaja, joka on suunniteltu erityisesti sisätiloihin, joissa paloturvallisuus, huoltovapaa toiminta ja alhainen melutaso ovat kriittisiä vaatimuksia. Nimellisteho vaihtelee 100 kVA - 3150 kVA, korkealla jännitteellä 10 kV ja matalalla jännitteellä 0,4 kV. Epoksihartsilla kapseloidut käämit, luokan F eristys ja älykäs lämpötilansäätöjärjestelmä tarjoavat poikkeuksellisen palonkestävyyden, kosteussuojan ja oikosulkukestävyyden. Noin 10 % pienemmällä häviöllä kuin tavanomaisilla öljyllä upotetuilla muuntajilla, se säästää merkittävästi energiaa pitkällä aikavälillä. Soveltuu ostoskeskuksiin, sairaaloihin, toimistorakennuksiin, datakeskuksiin ja maanalaisiin jakelutiloihin, joissa tilaa on rajoitetusti ja paloturvallisuusmääräykset ovat tiukat.

Mitkä ovat kuivamuuntajamme edut?

Paloturvallisuus: Suunniteltu sisäkäyttöön, tämä laite ei sisällä eristävää öljyä ja siinä on poikkeuksellinen palonkestävyys. Se voidaan asentaa suoraan sisätiloihin sähkönjakelutiloihin, jolloin ei tarvitse rakentaa erillistä, paloturvallista muuntajahuonetta. Tämä tekee siitä täydellisen sopivan sisäympäristöihin, joissa on tiukat paloturvallisuusvaatimukset, kuten ostoskeskuksiin, toimistorakennuksiin ja sairaaloihin, joissa öljyvuodon ja sitä seuraavan tulipalon riski on ensisijainen huolenaihe.

Huoltovapaa: Toisin kuin öljyllä upotetut muuntajat, jotka vaativat säännöllisiä öljynvaihtoja ja laaduntarkastuksia, tämä yksikkö on täysin huoltovapaa. Tämä vähentää merkittävästi pitkäaikaisia ​​ylläpitokustannuksia, joten se on ihanteellinen valinta paikkoihin, joissa rutiinihuoltoon pääsy on vaikeaa tai hankalaa.

Pieni häviö: Energiatehokas toiminta: Tämä muuntaja käyttää korkealaatuista piiteräsydintä ja sen tehohäviö on erittäin pieni – noin 10 % pienempi kuin tavallisilla öljyllä upotetuilla muuntajilla. Pitkällä aikavälillä tämä merkitsee huomattavia sähkönsäästöjä ja osoittaa merkittäviä energiatehokkuusetuja.

Korkea luotettavuus: Alhainen vikaprosentti: Epoksihartsiin kapseloidut käämit tarjoavat erinomaiset eristysominaisuudet sekä erinomaisen kosteuden ja epäpuhtauksien kestävyyden. Tämä varmistaa erittäin vakaan toiminnan ja poikkeuksellisen alhaisen vikatiheyden – noin 30 % alhaisempi kuin öljyllä upotettavilla muuntajilla – mikä tekee siitä täydellisen ratkaisun sisäkäyttöön.

Tuoteparametri

Tarkkuuskäsityön yksityiskohdat

1. Epoksihartsivaletut käämit: Käämit on kapseloitu epoksihartsiin, mikä tarjoaa erinomaisen eristyksen, kosteuden ja epäpuhtauksien kestävyyden sekä paremman paloturvallisuuden.

2. Ilmajäähdytysjärjestelmä: Sisältää ilmajäähdytysmekanismin, joka eliminoi eristävän öljyn tarpeen, ei vaadi huoltoa ja varmistaa paloturvallisuuden.

3. Älykäs lämpötilansäätöjärjestelmä: Älykäs järjestelmä, joka valvoo automaattisesti käämien lämpötiloja; Kuivamuuntaja laukaisee hälytyksen ylikuumenemisen yhteydessä ja varmistaa siten käyttöturvallisuuden.

4. Standardoitu asennus: Suunniteltu standardoituun asennukseen, mikä mahdollistaa suoran sijoittamisen sisätilojen sähkönjakelutiloihin maksimaalisen käyttömukavuuden takaamiseksi.

Tuotesovellus

Ostoskeskusten sähkönjakelu: Ostoskeskusten sähkönjakelu sisätiloissa edellyttää tiukkoja paloturvallisuusstandardeja.

Sairaalan sähkönjakelu: Sairaaloiden sisäinen sähkönjakelu edellyttää tiukkoja paloturvallisuusstandardeja.

Toimistorakennusten sähkönjakelu: Toimistorakennusten sisäinen sähkönjakelu edellyttää tiukkoja paloturvallisuusstandardeja.

Tehdasvirranjakelu: Tehtaiden sisäinen sähkönjakelu on huoltovapaa.

Jälkiasennusprojektin yleiskatsaus

Projektin profiili

Tämä hanke sisältää uuden maanalaisen sähkönjakeluhuoneen rakentamisen suureen kaupunkikompleksiin, johon kuuluu ostoskeskus, korkeat toimistotornit, maanalainen pysäköintihalli, elokuvateatteri ja niitä tukevat ruokailutilat. Jakeluhuone, joka on luokiteltu korkea-asutusalueeksi, jolla on tehokuormitusvaatimukset "Taso 1", sijaitsee rakennuksen maanalaisella tasolla. Alkuperäinen suunnitelma käyttää perinteisiä öljyllä upotettuja muuntajia esitti ongelmia, kuten mahdollisia öljyvuotoja, palovaarat, suuri jalanjälki, monimutkainen käyttö ja huolto sekä liiallinen melu, jotka eivät täytä maanalaisten rakenteiden paloturvallisuus- ja ympäristömääräyksiä. Sen sijaan hankkeessa käytetään ensisijaisena jakeluyksikkönä SCB13 epoksihartsivalettuja kuivatyyppisiä muuntajia. Nämä muuntajat syöttävät virtaa päivittäisiin toimintoihin – mukaan lukien yleissähkö, valaistus, keskusilmastointi ja paloturvallisuusjärjestelmät – koko kaupalliseen kompleksiin, mikä takaa turvallisen, keskeytymättömän toiminnan ympäri vuorokauden.

Asennusta edeltävät haasteet ja valinnan perusteet

Maanalaisissa suljetuissa tiloissa on erittäin tiukat paloturvallisuusvaatimukset; öljyllä upotetut muuntajat aiheuttavat öljypalojen ja vuotoihin liittyvän saastumisen riskin, koska ne eivät täytä siviili-ilmapuolustus- ja paloturvallisuusstandardeja.

Tiheät alueet vaativat alhaista melua ja ympäristöystävällisyyttä; öljyllä upotetut muuntajat tuottavat merkittävää melua ja hajua, mikä johtaa helposti valituksiin.

Kesän ilmastointikuormat ovat keskittyneitä ja haihtuvia, mikä luo suuren riskin lämpötilan noususta; järjestelmä vaatii vahvan ylikuormituskapasiteetin ja tarkan lämpötilan valvonnan.

Maanalainen tila on rajallinen, joten tarvitaan kompakteja muuntajayksiköitä, jotka mahdollistavat suoran asennuksen sisätiloihin eivätkä vaadi rutiinitarkastuksia tai huoltoa paikan päällä.

Vaaditaan korkeaa yleistä virtalähteen luotettavuutta; pitkiä huoltoseisokkeja ei voida hyväksyä, ja järjestelmässä on oltava turvasuojat ja oikosulkusuojaus.

Laitteiden kokoonpano

Malli: SCB13-1600kVA 10kV/0.4kV valuhartsikuivamuuntaja

Määrä: 4 yksikköä; toimii erikseen molemminpuolisella varmuuskopiointitoiminnolla

Rakenne: Täysin valettu epoksihartsieristys; varustettu lämpötilan valvonnalla, aksiaalipuhaltimen jäähdytyksellä ja IP30-suojakotelolla

Pääparametrit: Nimellisjännite 10±2×2,5 %/0,4kV; impedanssijännite 6 %; Luokka F eristys; integroitu lämpötilan valvonta, ylilämpötilahälytys ja ylikuumenemissuoja

Asennuspaikka: Erillinen maanalainen jakeluhuone (taso B1); suoraan sisätilojen lattia-asennus; palonkestävää öljykaivoa ei tarvita

Lisäominaisuudet: Älykäs lämpötilansäädin, tuulettimen jäähdytysjärjestelmä ja tärinän/melun vaimennustoimenpiteet käyttömelun minimoimiseksi

Sovelluksen kohokohdat

Palo- ja räjähdyssuojattu, sopii maanalaisiin ympäristöihin: Öljytön muotoilu paloa hidastavalla epoksihartsieristyksellä eliminoi palo- ja vuotoriskit; täyttää paloturvallisuusmääräykset ja sopii erinomaisesti pitkäaikaiseen käyttöön suljetuissa maanalaisissa tiloissa.

Matala melu ja pieni häviö: SCB13-sarja. Tehokas, energiaa säästävä ydinrakenne integroidulla melunvaimennuksen kanssa varmistaa huomattavasti alhaisemman käyttömelun, eikä se aiheuta häiriöitä kauppakeskusten toimintaan tai toimistoympäristöön.

Huoltovapaa ja helppokäyttöinen: Poistaa säännöllisen öljynsuodatuksen, vaihdon tai näytteenoton tarpeen; vaatii vain rutiininomaisia ​​visuaalisia ja lämpötilatarkastuksia, mikä vähentää merkittävästi O&M-kustannuksia.

Korkea oikosulkuvastus ja vakaa toiminta: Sisältää integroidun valurakenteen, jolla on korkea mekaaninen lujuus ja joka kestää järjestelmän oikosulkuiskuja; älykäs lämpötilansäätö valvoo käämien lämpötiloja reaaliajassa ylikuumenemishäiriöiden estämiseksi.

Pieni koko ja joustava layout: Ei vaadi öljykaivoja tai monimutkaisia ​​palonsammutusjärjestelmiä, mikä säästää maa- ja vesirakennustilaa maanalaisissa jakeluhuoneissa.

Operatiivinen suorituskyky

Öljyvuotoja, tulipaloja tai eristysvikoja ei esiintynyt vuoden aikana; läpäissyt onnistuneesti paloturvallisuus- ja sähkönjakelun vastaanottotarkastukset varmistaen maanalaisen jakeluhuoneen turvallisen ja vaatimustenmukaisen toiminnan.

Melunhallinta täyttää standardit; kauppakeskuksen ympäristö säilyi muuntajan melulta, eikä asukkailta tullut valituksia.

Vakaa toiminta kesän ilmastoinnin huippukuormituksen aikana; lämpötilan säätöjärjestelmä haihdutti lämpöä tehokkaasti ilman ylilämpötilalaukaisua ja jännitteen laatu pysyi vakaana varmistaen keskusilmastoinnin, hissien ja paloturvallisuuslaitteiden luotettavan toiminnan.

Kokonaishäviöt pienenivät merkittävästi vanhempiin muuntajiin verrattuna, mikä johti merkittäviin energiansäästöihin pitkäaikaisessa käytössä.

Kätevä vianetsintä ja huolto: Lämpötila ja käämien tila voidaan tarkistaa nopeasti, ja huoltojaksot ovat lyhyitä, mikä varmistaa keskeytymättömän virransyötön kompleksin toiminnoille.

Yhteenveto tapauksesta

Epoksihartsivalettu kuiva-tyyppiset muuntajat ovat ensisijainen valinta sisätilojen sähkönjakeluun vilkkailla liikennealueilla, kuten maanalaisissa rakennuksissa, kaupallisissa komplekseissa, sairaaloissa, kouluissa, datakeskuksissa ja korkeissa asuinrakennuksissa. Ominaisuuksilla, kuten öljytön paloturvallisuus, alhainen melu, energiatehokkuus, kompakti jalanjälki ja korkea luotettavuus, ne ratkaisevat tehokkaasti paloturvallisuusriskit ja O&M-haasteet, jotka liittyvät sisätilojen sähkönjakoon, samalla kun ne täyttävät kaupunkien vihreän rakentamisen ja paloturvallisuusmääräysten vaatimukset.

Valitse Junray Electrical

Junray Electrical noudattaa tiukasti kansallisia standardeja kuivatyyppisten muuntajiensa tuotannossa. Jokaiselle yksikölle tehdään tiukat jännitteenkestävyys-, häviö- ja lämpötilansäätötestit vakaan ja turvallisen toiminnan varmistamiseksi. Tarjoamme räätälöityjä vaihtoehtoja sekä kapasiteetille että jännitteelle, jolloin voimme räätälöidä erillisen kuivatyyppisen muuntajan sisätilojen sähkönjakelutarpeisiisi - varmistaen, että se sopii täydellisesti tarpeisiisi.

Junray Electrical on sertifioitu valmistaja, jolla on kattava laadunvarmistusjärjestelmä. Keskeisiä sertifiointejamme ovat:

ISO 9001 – Kansainvälinen laadunhallintajärjestelmän sertifiointi, joka varmistaa tasaisen tuotteiden laadun ja jatkuvan parantamisen.

CE – Euroopan terveys-, turvallisuus- ja ympäristönsuojelustandardien mukainen, mikä mahdollistaa tuotteemme pääsyn EU:n markkinoille.

CCC – Kiinan pakollinen sertifiointi, pakollinen Kiinan markkinoilla myytäville sähkötuotteille.

CQC – Kiinan laatusertifikaatti, joka osoittaa kansallisten sähköturvallisuus- ja suorituskykystandardien noudattamisen.

CNAS – Kiinan kansallinen akkreditointipalvelu vaatimustenmukaisuuden arviointiin, joka vahvistaa sisäiset testaus- ja kalibrointikykymme.

Kaikki kuivatyyppiset muuntajat valmistetaan ja testataan näiden sertifikaattien sovellettavien standardien mukaisesti, mikä takaa luotettavan suorituskyvyn, tasaisen laadun ja sujuvan projektin hyväksynnän.

Usein kysytyt kysymykset

Kysymys 1: Mikä on tärkein ero kuivatyyppisten muuntajien ja öljypohjaisten muuntajien välillä?

V: Kuivatyyppisissä muuntajissa käytetään epoksihartsilla kapseloituja käämiä ilmajäähdytyksellä, jotka eivät sisällä eristeöljyä. Ne ovat paloturvallisia, huoltovapaita ja soveltuvat sisäasennukseen. Öljyupotetut muuntajat käyttävät eristävää öljyä jäähdytykseen ja vaativat säännöllisiä öljynvaihtoja, mikä tekee niistä sopivampia ulkokäyttöön. Kuivamuuntajat ovat suositeltu valinta sisätiloihin, joissa on tiukat paloturvallisuusvaatimukset, kuten ostoskeskuksissa, sairaaloissa ja toimistorakennuksissa.

Q2: Voidaanko tämä muuntaja asentaa suoraan sisätiloihin ilman erillistä muuntajahuonetta?

V: Kyllä. Koska yksikkö ei sisällä eristävää öljyä ja siinä on paloa hidastava epoksihartsieristys, se ei aiheuta palovaaraa öljyvuodosta. Se voidaan asentaa suoraan sisätiloihin ilman erillistä paloturvallista muuntajahuonetta, mikä säästää arvokasta rakennustilaa.

Q3: Miten muuntajan lämpötilaa valvotaan?

V: Muuntaja on varustettu älykkäällä lämpötilansäätöjärjestelmällä, joka valvoo käämien lämpötiloja reaaliajassa. Ylikuumenemistapauksessa järjestelmä laukaisee hälytyksen ja voi automaattisesti laukaista yksikön vaurioiden estämiseksi, mikä varmistaa turvallisen ja luotettavan toiminnan.

Q4: Onko kuivatyyppinen muuntaja todella huoltovapaa?

V: Kyllä. Toisin kuin öljyllä upotetut muuntajat, jotka vaativat säännöllistä öljyn laadun testausta, öljyn suodatusta ja öljynvaihtoa, kuivatyyppiset muuntajat eivät vaadi tällaista huoltoa. Tarvitaan vain rutiini silmämääräisiä tarkastuksia ja lämpötilan seurantaa, mikä vähentää merkittävästi pitkäaikaisia ​​käyttö- ja ylläpitokustannuksia.

Q5: Voiko kapasiteettia ja jännitettä mukauttaa?

V: Kyllä. Tuemme nimelliskapasiteetin (100 kVA - 3150 kVA), suurjännitteen (10 kV), matalajännitteen (0,4 kV), impedanssijännitteen (4-6 %), käämimateriaalin (kupari tai alumiini) ja kotelointiluokituksen (IP20, IP30, IP40) räätälöimistä vastaamaan erityisiä sisäjakeluvaatimuksiasi.
