Joustavan eristetyn käämin rakenteen ansiosta se voidaan helposti taivuttaa ja kääriä testattavan johtimen ympärille, mikä mahdollistaa nopean virran näytteenoton ilman tarvetta purkaa olemassa olevia piirejä tai katkaista virtaa (kun sitä käytetään pienjänniteturvaohjeiden mukaisesti). Kun se yhdistetään erillisen integraattorin kanssa, se tuottaa vakiovirta- tai jännitesignaaleja, mikä mahdollistaa suoran yhteyden laitteisiin, kuten energiamittareihin, aaltomuototallentimiin, online-valvontajärjestelmiin ja PLC:ihin.
Perinteisiin jäykiin virtamuuntajiin verrattuna tämä joustava split-core muuntaja on kevyt, erittäin mukautuva ja kustannustehokas asentaa. Se soveltuu erityisen hyvin tilanteisiin, joissa perinteisiä muuntajia ei voida asentaa - kuten epäsäännöllisen muotoiset virtakiskot, suurihalkaisijaiset kaapelit ja ahtaat kaappitilat - joten se on suositeltava työkalu teolliseen sähkönjakoon, sähkötestaukseen ja uusien energiavoimaloiden kunnossapitoon.

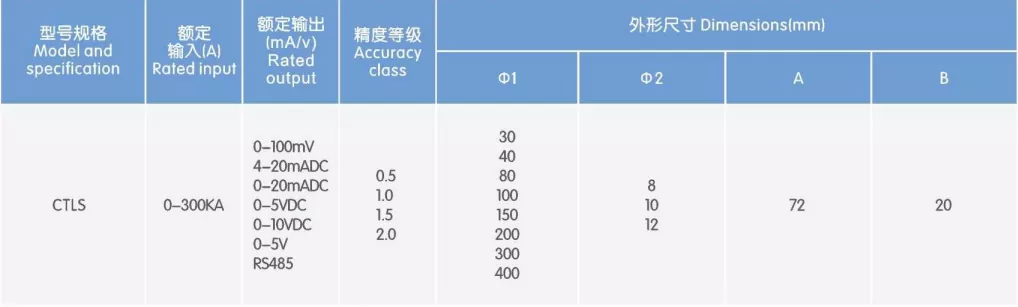

1. Joustava ja taipuva
Kelan rungossa on joustava eristävä vaippa, jonka avulla sitä voidaan taivuttaa ja kietoa vapaasti erilaisten johtimien ympärille, mukaan lukien pyöreät kaapelit, suorakaiteen muotoiset virtakiskot, epäsäännölliset muodot ja halkaisijaltaan suuret väylälinjat. Se voittaa asennustilan ja johtimen muotorajoitukset ja ratkaisee perinteisiin jäykiin muuntajiin liittyvät asennushaasteet.
2. Avattava rakenne
Se hyödyntää yhteensopivaa avoin-kiinni -rakennetta, mikä eliminoi tarpeen katkaista kaapeleita tai purkaa virtakiskoja. Pienjänniteskenaarioissa valtuutetut sähköasentajat voivat asentaa sen järjestelmän ollessa jännitteellinen, mikä lyhentää merkittävästi jälkiasennusaikatauluja ja välttää tuotantokatkoksista tai sähkökatkoksista aiheutuvat häviöt. Se on ihanteellinen ikääntyvien sähkönjakelujärjestelmien päivittämiseen ja jälkiasennukseen.
3. Laaja mittausalue
Se tukee vaihtovirtamittauksia kymmenistä ampeereista kymmeniin tuhansiin ampeeriin. Erinomaisella lineaarisella ja ilman rautaytimen magneettisen kyllästymisen riskiä se tarjoaa vakaat teho-taajuusvirran, harmonisen virran, transienttipulssivirran ja salamahuippuvirran mittaukset täyttäen vakiomittauksen ja erikoistestauksen kaksoisvaatimukset.
4. Vastaava integraattori
Toimitetaan vakiona erillisellä integrointimoduulilla, joka muuntaa kelan differentiaalisen lähtösignaalin tavalliseksi 5A/1A virtasignaaliksi tai 0-5V/4-20mA jännitesignaaliksi. Se liitetään suoraan erilaisiin mittauslaitteisiin, valvontajärjestelmiin ja integroituihin suojalaitteisiin ilman lisäkalibrointia.
5. Erinomainen eristyskyky
Käämissä käytetään kaksikerroksista eristysprosessia, joka tarjoaa korkean dielektrisen lujuuden ja kestävyyden korkealle jännitteelle ja kosteudelle, mikä tekee siitä sopivan sisätiloihin teollisuuden sähkönjakeluympäristöihin. Liittimessä on tarkkuusliitäntä, joka varmistaa vakaan magneettipiirin sulkemisen, mikä tuottaa tarkat ja luotettavat mittaustiedot.
6. Kevyt ja kannettava
Joustava split-core muuntaja painaa huomattavasti vähemmän kuin perinteiset saman luokan muuntajat. Sitä voi kuljettaa ja käyttää yksi henkilö, eikä paikan päällä tapahtuva asennus vaadi raskaita koneita, mikä vähentää merkittävästi työ- ja aikakustannuksia.
Sähköjärjestelmät: Sähköasemat, sähkönjakeluhuoneet (vian tallennus, transienttivirran havaitseminen, harmoninen analyysi, linjatarkastus).
Teollinen valmistus: Online-suurvirtavalvonta suurille moottoreille, muuntajille ja tasasuuntaajille metallurgiassa, kemiallisessa käsittelyssä ja kaivosteollisuudessa.
Uusi energia: aurinkovoimalat, energian varastointiasemat, AC-suurvirran hankinta tuulivoimaverkkoon liittämistä varten ja vikavirran tallennus.
Tehonjakelun jälkiasennus: Vanhojen kojeisto- ja virtakiskojärjestelmien virranvalvonnan jälkiasennus ilman sähkökatkosta; energianhallintajärjestelmän päivitykset.
Testaus ja tarkastus: Sähkölaitteiden lämpötilan nousutestit, oikosulkutestit, salamajännitetestit ja tehdaskalibrointi.
Kunnallinen infrastruktuuri: Sähkönjakelun O&M ja vianetsintä rautatieliikenteessä, datakeskuksissa ja suurissa kaupallisissa komplekseissa.
Ennen työn aloittamista tarkista mitattavan piirin jännitetaso. Noudata korkeajännitteisessä käytössä tiukasti virrankatkaisu- ja jännitteen tarkistusmenettelyjä; Pienjännitejännitetyöt tulee suorittaa valtuutettujen sähköasentajien toimesta asianmukaisella eristyssuojauksella.
Avaa kelan liitin, kiedo joustava kela kokonaan mitattavan johtimen ympärille ja varmista, ettei siinä ole kiertymiä tai päällekkäisyyksiä. Kiinnitä sitten liitin tiukasti ja varmista, että liitospinnat sopivat täydellisesti yhteen.
Liitä kelan lähtöjohdot vastaaviin integraattorin liittimiin merkintöjen mukaisesti ja kiinnitä huomiota oikeaan napaisuuteen (positiivinen/negatiivinen).
Kytke integraattorin virtalähde ja yhdistä integraattorin lähtö mittauslaitteeseen, tiedonkeruupäätteeseen tai muuhun laitteeseen. Kun olet varmistanut, että kaikki johdotukset ovat oikein, kytke mittauslaitteeseen virta ja varmista, että tietojen näyttö on normaali; asennus on sitten valmis.
Joustava split-core muuntaja soveltuu vain AC-virran mittaukseen; sitä ei saa käyttää DC-vakiovirran havaitsemiseen.
Kun asennat kelaa, varmista, että liitospinnat ovat puhtaat ja puhtaat roskista ja että kela on täysin lukittu paikalleen; Jos näin ei tehdä, se vaikuttaa mittaustarkkuuteen.
Älä taivuta tai murskaa kelaa liikaa; Vältä eristysvaipan naarmuuntumista terävillä esineillä eristysvaurioiden ja siihen liittyvien turvallisuusriskien estämiseksi.
Rogowski-käämin toisiopuoli tarjoaa jännitteen ulostulon; oikosulku on ehdottomasti kielletty. Johda mukana toimitettu integraattori ohjeiden mukaisesti välttääksesi väärän napaisuuden aiheuttamat vauriot.

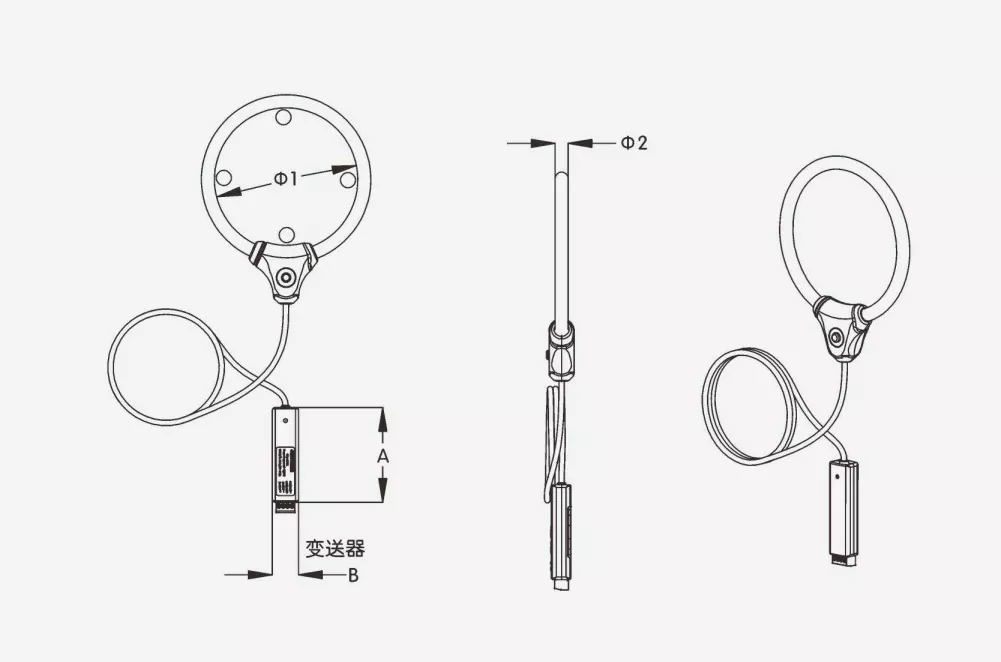

Joustava kelarunko: Kierretty käyttämällä erittäin sitkeää, monisäikeistä emaloitua lankaa ja koteloitu paloa hidastavaan, joustavaan eristysvaippaan; kestää taipumista ja ikääntymistä ja mukautuu monimutkaisiin asennuskulmiin.
Tarkkuusliitin: Erittäin luja tekninen muovikotelo, jossa on sisäänrakennettu tarkkuuslukitusmekanismi; varmistaa tiukan istuvuuden alhaisella magneettisella reluktanssilla; siinä on kätevä push-to-lock-muotoilu.
Dedicated Integrator Module: Käyttää teollisuustason signaalinkäsittelysirua, joka tarjoaa alhaisen lämpötilan poikkeaman ja korkean vakauden; Sisältää virran merkkivalon ja selkeästi merkityt liittimet johdotusvirheiden minimoimiseksi.
Vahvistettu kaapelirakenne: Kelan ja integraattorin väliset liitäntäkaapelit on vahvistettu taipumista ja vetoa vastaan; Kestävät jännitystä ja ikääntymistä, joten ne sopivat monimutkaisiin paikan päällä tapahtuviin johdotusympäristöihin.
Q1: Mitä eroa on Rogowski-käämin ja tavallisen virtamuuntajan välillä?
V: Vakiovirtamuuntajat perustuvat rautasydämiseen magneettiseen piiriin ja ovat alttiita magneettiselle kyllästymiselle; Niissä on tyypillisesti jäykkä, kiinteä rakenne, joka vaatii piirin irrottamisen asennusta varten. Sitä vastoin Rogowski-käämissä on ontto, joustava rakenne, joka on immuuni magneettiselle kyllästymiselle, tarjoaa laajan mittausalueen ja mahdollistaa avoimen ja kiinni-asennuksen, mikä tekee siitä ihanteellisen korkeavirtasovelluksiin, jälkiasennusprojekteihin ja erityisiin asennusskenaarioihin.
Q2: Voidaanko joustavaa split-core-muuntajaa käyttää energian mittaamiseen?
V: Standard Class 0.5 tuotteet soveltuvat yleiseen energiankulutukseen ja virran valvontaan. Korkean tarkkuuden mittaussovelluksiin, joihin liittyy kaupan selvitys, voidaan räätälöidä luokan 0.2 korkean tarkkuuden versio; määritä tämä vaatimus etukäteen.
Q3: Voidaanko sitä käyttää suurjännitekojeistossa? V: Kyllä, mutta sinun on valittava käämi, jonka eristysluokitus vastaa järjestelmän jännitetasoa; lisäksi asennuksen ja käytön saa suorittaa pätevä henkilöstö noudattaen tiukasti suurjännitetyötä koskevia turvallisuusmääräyksiä.
Q4: Voidaanko kela ostaa erikseen ilman integraattoria?
V: Kyllä, kelat tai integraattorit voidaan ostaa yksittäin; Tarkista kuitenkin liitäntä- ja signaaliyhteensopivuusvaatimukset olemassa olevien laitteidesi kanssa ennen tilauksen tekemistä. Erityinen sähkönlaadun testausprojekti ajoneuvojen valmistustukikohdan leimauspajalle Ningbo Hangzhou Bayn uudella alueella
Projektin nimi: Inrush-virran tunnistus ja erityinen virranlaadun testaus Ningbo Hangzhoun lahden uudella alueella sijaitsevan alkuperäiskansojen ajoneuvojen valmistusaseman leimauspajassa
Sijainti: Vehicle Manufacturing Industrial Park, Hangzhou Bay New Area, Ningbo City, Zhejiangin maakunta
Täytäntöönpanopäivä: syyskuu 2024

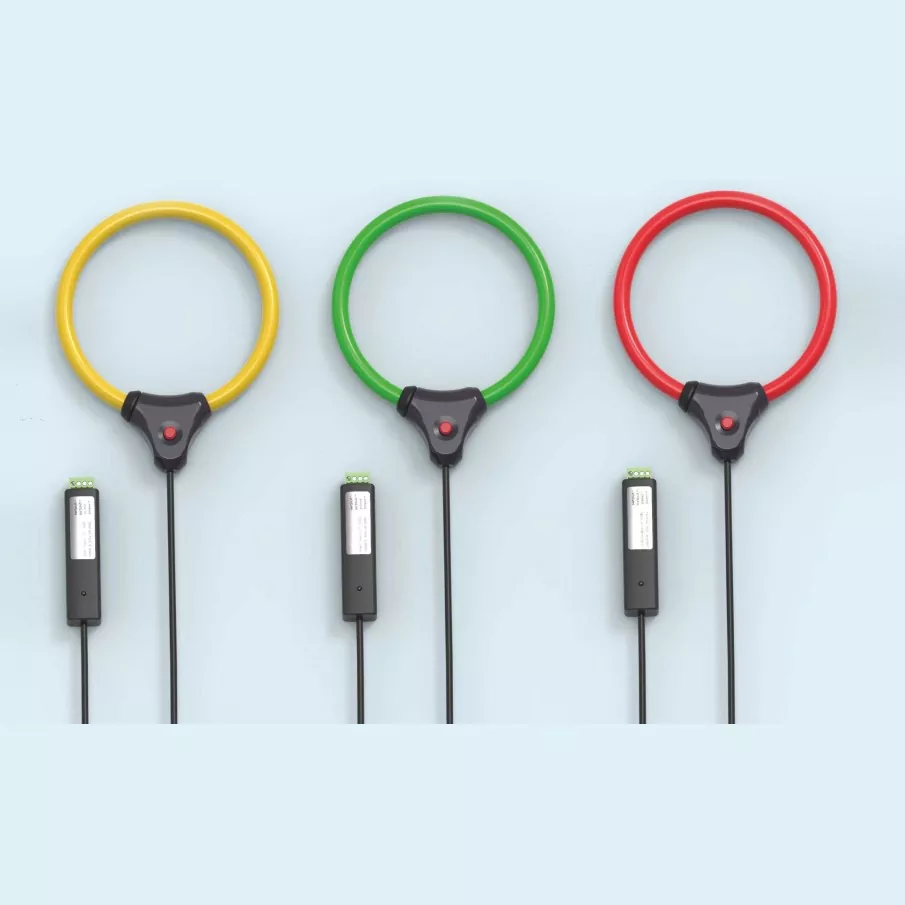

Käytetyt tuotteet: Kolmivaiheinen joustava split-core Rogowski-käämisarja (värikoodattu keltainen/vihreä/punainen; varustettu erillisillä ulkoisilla integraattoreilla)
Meistopaja on varustettu neljällä suurella 2000 tonnin mekaanisella puristimella, jotka edustavat tyypillisiä raskaita impulssikuormia. Jokaisen päämoottorin nimellisteho on 250 kW, ja meistotahdin huippuvirta voi ylittää kuusi kertaa nimellisvirran. Vuoden 2024 alussa työpajalla ilmeni usein ongelmia, kuten epänormaalia lämpötilan nousua pienjännitekiskoissa, kontaktorin ablaatiota loistehon kompensointikaapeissa ja häiriöiden aiheuttamia virhehälytyksiä lähellä olevissa tarkkuusmittatarkastuslaitteissa. Omistaja tilasi kolmannen osapuolen tehotestaustoimiston suorittamaan kattavat virranlaadun testaukset kaikissa käyttöolosuhteissa, jotta syöttövirran aaltomuodot ja harmoniset tiedot voidaan kaapata tarkasti ja tarjota näin tarvittavat tiedot myöhempien virranlaadun lieventämisstrategioiden tukemiseksi.
Monimutkaiset impulssikuormitusolosuhteet; perinteiset muuntajat eivät pysty sieppaamaan transienttisignaaleja
Perinteiset rautasydänvirtamuuntajat kärsivät korkeasta hystereesistä ja kapeasta mittauskaistanleveydestä; ne voivat siepata vain vakaan tilan teho-taajuusvirtoja. Ne eivät pysty kaappaamaan tarkasti millisekunnin tason leimaussyöttövirran aaltomuotoja tai mittaamaan tarkasti korkealuokkaista harmonista sisältöä, jolloin testitiedot eivät riitä vikojen perussyyanalyysiin.
Vaikeus irrottaa poikkileikkaukseltaan suuria virtakiskoja; virrankatkaisutestaus aiheuttaa valtavia tuotantotappioita
Työpajan pääsähköjohto koostuu suorakaiteen muotoisista kuparikisoista (erittelyt: 3×120×10 mm). Perinteisten ikkunatyyppisten (läpireikäisten) muuntajien asentaminen edellyttäisi kiskojen purkamista ja sähkölinjojen irrottamista. Arvioitiin, että 12 tunnin sähkökatko tuotantolinjaa kohden johtaisi yli miljoonan RMB:n suoriin tuotantotappioihin, mikä on omistajan mielestä täysin mahdoton hyväksyä.
Rajoitettu tila kaapin sisällä; jäykkien testauslaitteiden asennus on rajoittunutta Sähkökaappien sisällä virtakiskojen välinen etäisyys on kapea ja ympäröivät katkaisijat ja riviliittimet ovat tiiviisti pakatut. Jäykät, kiinnitettävät virtamuuntajat ovat tilaa vieviä ja vaativat paljon käyttötilaa, mikä vaikeuttaa niiden oikeaa asennusta ja vaikeuttaa testikäyttöä.
Korkeat vaatimukset monikanavaiselle synkroniselle testaukselle; signaalin yhtenäisyyttä on vaikea varmistaa.
Vaiheepätasapainon ja vaihe-eron tarkka analyysi edellyttää kolmivaiheisten virtojen synkronista hankintaa. Perinteiset split-type testianturit kärsivät usein merkittävistä käämiparametrien vaihteluista ja korkeista integrointivirheistä, mikä johtaa huonoon datan synkronointiin vaiheiden välillä – tekijöitä, jotka vaarantavat suoraan virranlaatuanalyysin tulosten tarkkuuden.
Täyttääkseen teollisuuspaikan vaatimukset "suorassa testauksessa, laajalla yhteensopivuudella, suurella tarkkuudella ja laajalla kaistanleveydellä" projekti käyttää kolmivaiheista joustavia, kiinnitettäviä Rogowski-keloja, jotka on yhdistetty ulkoiseen, omistettuun integraattoriin. Tämä asetus lähettää vakiosignaalin kannettavaan virranlaadun analysaattoriin, mikä mahdollistaa jatkuvan 72 tunnin testauksen kaikissa käyttöolosuhteissa.
Ydinratkaisun suunnittelu
Joustava kiinnitysrakenne: Kelat ovat taipuisia ja niitä voidaan taivuttaa tai muotoilla kietomaan suoraan suorakaiteen muotoisten virtakiskojen ympärille. Asennus voidaan suorittaa jännitteisille piireille noudattamalla vakioturvatoimenpiteitä, jolloin ei tarvitse purkaa virtakiskoja tai katkaista virtaa.
Korkean tarkkuuden jaetun tyypin integraattori: Ulkoinen integrointimoduuli suorittaa tarkkoja integrointilaskelmia ja muuntaa kelan differentiaalisignaalin vakiojännitesignaaliksi, joka on suoraan yhteensopiva valtavirran virranlaadun analysaattoreiden tuloliitäntöjen kanssa.
Laajan kaistanleveyden mittausmahdollisuus: Tehokas mittaustaajuusalue kattaa 5 Hz - 1 kHz, mikä mahdollistaa transienttien ylijännitevirtojen ja harmonisten yliaaltojen tarkan sieppauksen (2.–25. kertaluokka) ja täyttää täysin virranlaadun testausstandardit.
Värikoodattu muotoilu: Keltainen, vihreä ja punainen kelat vastaavat kolmea vaihetta, minimoiden johdotusvirheet paikan päällä ja parantaen merkittävästi sekä testauksen tehokkuutta että vaihetietojen tarkkuutta.
Nopea käyttöönotto ilman seisokkeja; ei vaikuta normaaliin tuotantoon. Joustavissa keloissa on snap-lock-rakenne, jonka ansiosta ne voidaan kiinnittää suoraan virtakiskojen ympärille. Sertifioidut sähköasentajat suorittavat asennuksen pienjännitejännitteisten työskentelykäytäntöjen mukaisesti ilman sähkökatkoja tai jakelukomponenttien purkamista. Yhden kolmivaiheisen sarjan käyttöönotto kestää vain 15 minuuttia, jolloin konepajan tuotantolinja voi toimia normaalisti koko testin ajan ilman tehohäviötä.
Joustava sopeutumiskyky epäsäännöllisen muotoisiin johtimiin; helppo asentaa ahtaisiin tiloihin. Joustava kelan runko mukautuu täydellisesti suorakaiteen muotoisten kuparikiskojen muotoihin, mikä mahdollistaa helpon asennuksen myös ahtaisiin kaappeihin, joissa on suuri komponenttitiheys ja rajoitettu työtila. Tämä ratkaisee pohjimmiltaan teollisuuden haasteen, jossa jäykät virtamuuntajat eivät sovi epäsäännöllisiin johtimiin tai ahtaisiin ympäristöihin.
Laajan kaistanleveyden ja suuren tarkkuuden ansiosta laite – yhdistettynä erillisen integraattorin kanssa – tarjoaa erinomaisen mittauksen lineaarisuuden ja tasaiset taajuusvasteominaisuudet. Se kaappaa tarkasti millisekunnin tason huippuimpulssivirrat ja täydelliset aaltomuodot leimaustoimintojen aikana ja mittaa tarkasti harmonisen sisällön. Mittausvirheellä ≤0,5 % se täyttää täysin ammattimaisen tehonlaadun testauksen tarkkuusvaatimukset.
Erinomainen kolmivaiheinen johdonmukaisuus varmistaa luotettavat synkroniset testitiedot. Kelat valmistetaan käyttämällä yhtenäistä käämitysprosessia, ja integraattoriparametrit on tarkasti sovitettu ja kalibroitu. Synkronointivirhe kolmen vaiheen välillä on alle 1 ms, mikä mahdollistaa vaihe-erojen ja virran epätasapainon tarkan rekonstruoinnin, mikä varmistaa tehonlaatuanalyysin tulosten tieteellisen pätevyyden ja tarkkuuden.
Kannettava ja kestävä toistuvaan käyttöön useissa eri skenaarioissa. Koko järjestelmä on kevyt ja helppo kuljettaa mukana, ja siinä on vankka avaus-/sulkemismekanismi, joka on suunniteltu jatkuvaan käyttöön. Se on ihanteellinen kolmannen osapuolen testaustoimistojen käyttöön useissa teollisuuskohteissa ja piirien eritelmissä. Sen korkea uudelleenkäytettävyys johtaa kokonaiskustannuksiin, jotka ovat paljon alhaisemmat kuin perinteisillä testausmenetelmillä.
Vikojen perimmäisen syyn selvittäminen: Jatkuvan 72 tunnin testauksen avulla täydessä käyttöolosuhteissa järjestelmä sieppasi tarkasti 1860 A:n huippuvirran (noin 6,2 kertaa nimellisarvo) puristimen leimausiskun aikana. Se havaitsi myös, että 5. ja 7. harmoninen taso ylittivät rajat 12 prosentilla ja 8 prosentilla, mikä selventää virtakiskojen ylikuumenemisen, kontaktorin ablaatioiden ja tarkkuuslaitteiden häiriöiden perimmäiset syyt.
Tehokkaiden lievennysratkaisujen toteuttamisen tukeminen: Tarkkojen testitietojen perusteella asiakas asensi Active Power Filters (APF) ja dynaamiset loistehokompensointilaitteet. Jälkiasennuksen jälkeen virtakiskojen keskilämpötilan nousu laski 12°C, kontaktorin ablaatiosta johtuva vikanopeus laski 85 % ja häiriöihin liittyvät virheongelmat tarkkuustestauslaitteistoissa ratkesivat täysin.
Kokonaistestauksen kustannukset pienenevät merkittävästi: Verrattuna perinteisiin testausmenetelmiin, jotka vaativat sähkökatkoksia, tällä reaaliaikaisella testausmenetelmällä vältyttiin noin 1,2 miljoonalla RMB:llä menetetty tuotantokapasiteetti. Lisäksi testauksen työvoimakustannukset pienenivät 60 % ja testaussykliä lyhennettiin... Testausaikaa lyhennettiin kolmesta päivästä puoleen päivään, mikä osoittaa merkittäviä hyötyjä tehokkuudessa ja kustannustehokkuudessa.
Laitteen uudelleenkäytettävyyden arvo toteutui täysin; Järjestelmä otettiin myöhemmin käyttöön useissa sähkönlaadun tarkastuskierroksissa laitoksen hitsaus- ja loppukokoonpanotyöpajoissa. Se suoritti onnistuneesti testauksen 12 paikassa 100 %:n toimintanopeudella ja jatkuvasti vakaalla mittaustarkkuudella, mikä on vakiinnuttanut asemansa keskeisenä vakiotyökaluna laitoksen O&M-tarkastuksissa.
Kolmivaiheinen joustava split-core Rogowski-käämi ulkoisella integraattorilla on erikoistunut ydintyökalu teollisuuden virranlaadun testaukseen, suurvirtatransienttien havaitsemiseen ja virranjakelun vianmääritykseen. Se ratkaisee tehokkaasti kolme perinteisiin testauslaitteisiin liittyvää suurta kipukohtaa: sähkökatkosvaatimuksen, huonon sopeutumiskyvyn ja epätarkat transienttimittaukset. Se täyttää kannettavien, uudelleenkäytettävien laitteiden kolmannen osapuolen testaustoimistojen ammatilliset tarpeet ja soveltuu myös teollisuusyritysten kohtaamiin erilaisiin skenaarioihin ad hoc -testauksesta online-seurantaan. Viime kädessä se tarjoaa tarkat ja luotettavat tiedot, jotka tukevat vikadiagnoosia, energiatehokkuuden optimointia ja virranlaadun hallintaa sähkönjakelujärjestelmissä.
