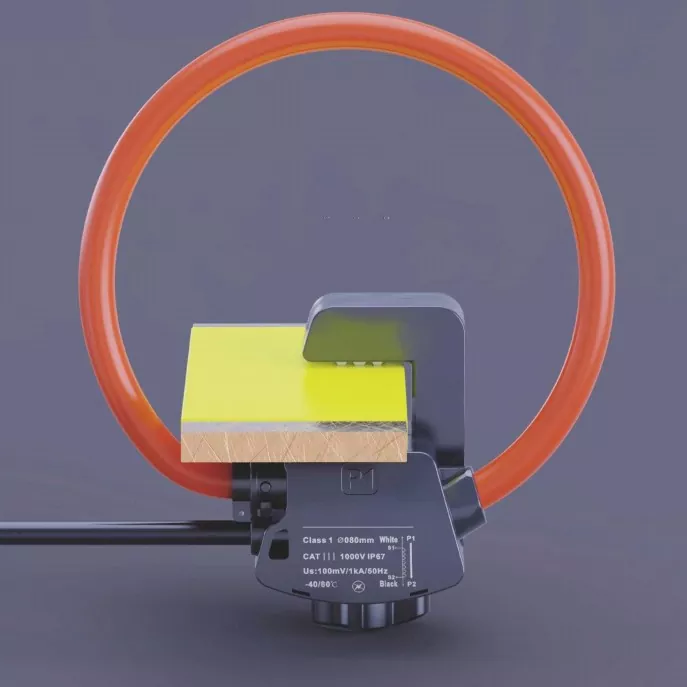

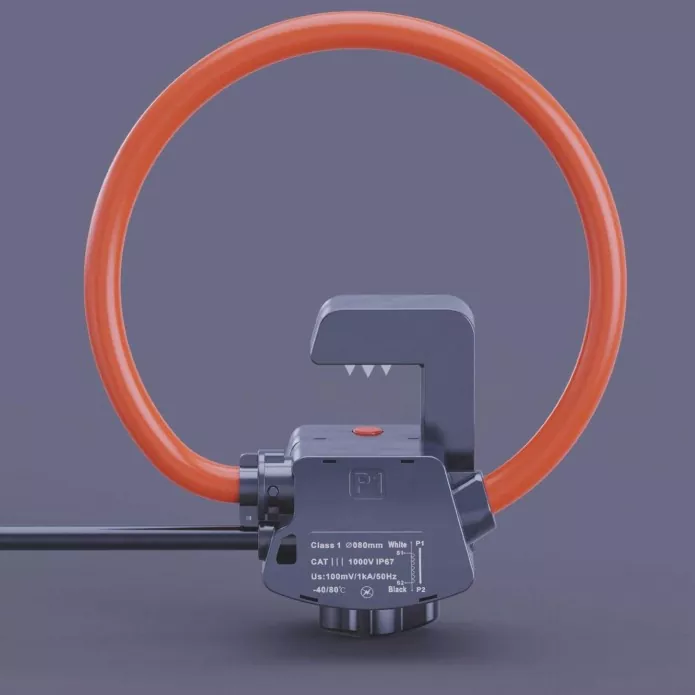

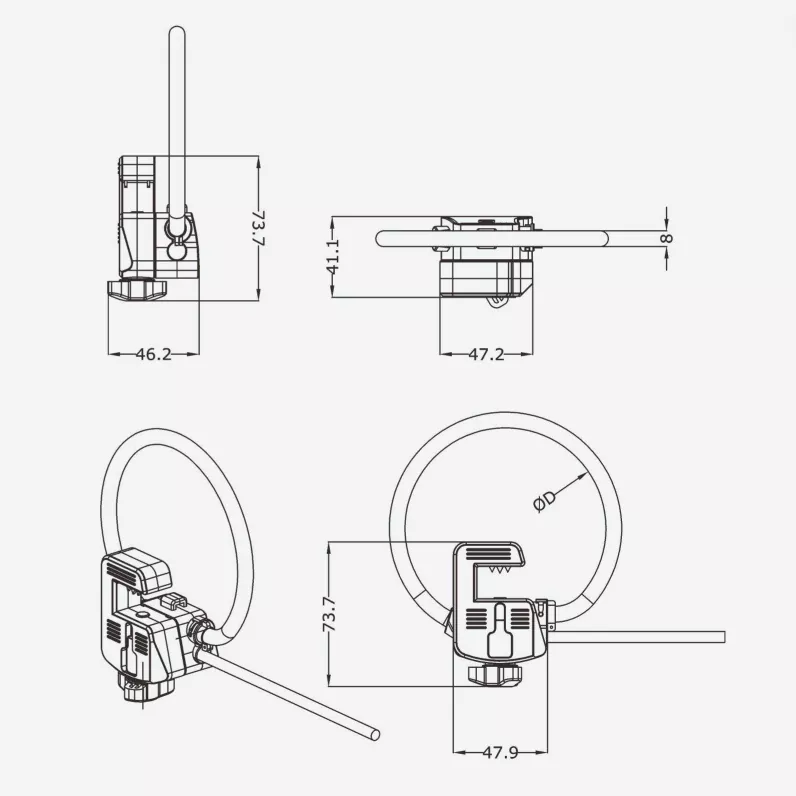

Sään kestävistä, joustavista eristysmateriaaleista ja vahvistetusta, teollisuuskäyttöön tarkoitetusta vedenpitävästä kotelosta valmistettu virtakiskotyyppinen käämivirtamuuntaja soveltuu vaativiin ympäristöihin, kuten ulkokäyttöön, aurinkosähkölaitoksiin, sähköautojen latausasemiin ja kunnalliseen ulkokäyttöön. Se tukee sovelluksia, mukaan lukien ulkovirran valvonta, energiankulutusanalyysi ja virranlaadun arviointi.
Markkinoiden johtava tarkkuus: Luokka 0.5 tarkkuus minimaalisella paikkavirheellä ja alhainen herkkyys ulkoisille sähkökentille; saatavana herkkyyksillä 22,5 mV/kA, 50 mV/kA ja 100 mV/kA.
IP67 täysin tiivistetty, vesitiivis ja pölytiivis: Ammattimainen tiivistys kotelon ja kaapelin ulostulokohdissa suojaa sateelta, kondensaatiolta ja pölyltä. Se on ihanteellinen ankariin ympäristöihin – kuten ulkotiloihin, maanalaisiin tunneleihin ja kosteisiin työpajoihin – varmistaen, ettei vettä pääse sisään tai oikosulkuja pitkäaikaisen ulkokäytön aikana.
Laajaan lämpötilaan teollinen muotoilu: Toimii luotettavasti -40°C - +80°C välillä. Äärimmäisiä lämpötiloja kestävistä materiaaleista ja prosesseista rakennettu kiskotyyppinen käämivirtamuuntaja säilyttää vakaan suorituskyvyn ja mittaustarkkuuden ympäristön lämpötilan merkittävistä vaihteluista huolimatta, olipa sitten pohjoisen pakkasella tai etelän kuumissa, kosteissa olosuhteissa.
Jaetun ytimen rakenne nopeaan, jännitteelliseen asennukseen: Snap-lock-aukkorakenne mahdollistaa yhden henkilön asennuksen paikan päällä ilman, että olemassa olevia johtoja muutetaan tai sähkökatkoja tarvitaan. Se soveltuu erityisen hyvin vanhojen ulkojakelulaitteiden päivittämiseen, mikä auttaa lyhentämään projektien aikatauluja ja alentamaan rakennuskustannuksia.
Joustava käämi monimutkaisiin asennusskenaarioihin: Kelan runko tarjoaa hieman joustavuutta, mikä mahdollistaa sen sopivan pyöreiden kaapeleiden, suorakaiteen muotoisten virtakiskojen ja epäsäännöllisten johtimien ympärille. Se on ihanteellinen pienikokoisiin kaappitiloihin ja tiheään johdotusasetteluun, mikä voittaa perinteisiin jäykiin virtamuuntajiin liittyvät asennusrajoitukset.
Ulkona käytettävät aurinkosähköjärjestelmät: Virranvalvonta AC/DC-puolella aurinkosähköyhdistimessä, merkkijonoinvertterissä ja ulkorasiatyyppisissä sähköasemissa.
Uudet energialatauspaalut: Virrantunnistus ja mittaus ulkona oleville DC/AC-latauspaaluille ja latausaseman jakelupiireille.
Municipal Outdoor Power Distribution: Online-valvonta katuvalojen ohjauskaapeille, ulkorengaspääyksiköille (RMU) ja sähkönjakelujärjestelmille maanalaisissa tunneleissa.
Outdoor Industrial Equipment: Toimintavirran valvonta ja vikavaroitus ulkopuhaltimille, vesipumpuille ja kompressoreille teollisuusalueilla.
Energian varastointiasemat: Lataus-/purkausvirranotto ulkokäyttöön tarkoitettuja energianvarastokaappeja ja akkuklustereita varten.
Field Power O&M: Kannettava mittaus ulkolinjojen tilapäisiin tarkastuksiin, vianetsintään ja kuormitustestaukseen.
Kosteat/syövyttävät ympäristöt: Vesilaitosten, jätevedenpuhdistamoiden ja rannikkoalueiden sähkönjakelulaitteiden virrantunnistus.
Projektin nimi: Pienjännitesähkönjakelun tilan seurantapäivitys ja jälkiasennus Sangtiandaon maanalaisen sähkönjakelutunnelin sähkölaitososastolle, Suzhou Industrial Park.
Hankkeen sijainti: maanalainen hyötytunneli Sangtiandaon tiede- ja teknologiainnovaatiovyöhykkeellä, Suzhoun teollisuuspuisto, Jiangsun maakunta.
Jälkiasennuksen valmistumispäivä: toukokuu 2024.
Käytetty tuote: φ80mm IP67 laajan lämpötilan split-core joustava Rogowski-kela.
Sangtiandaon maanalainen tunneli on keskeinen kunnallinen infrastruktuurihanke Suzhoun teollisuuspuistossa. Noin 8,6 kilometriä leveässä tunnelissa on erilliset osastot sähkölaitoksille, yleisille laitoksille ja kaasuputkille. Sähkölaiteosasto syöttää sähköä kriittisiin järjestelmiin, kuten valaistukseen, ilmanvaihtoon, palontorjuntaan, ympäristön valvontaan ja hätäevakuointiin. Se luokitellaan "tason 1 kuormitukseksi", jolla on erittäin korkeat vaatimukset virransyötön luotettavuudelle.
Tunnelin maanalaisen ympäristön suhteellinen kosteus ylittää 92 % ympäri vuoden, ja sadekauden aikana tapahtuu paikallista lyhytaikaista veden kertymistä. Alkuperäiset virtamuuntajat (IP40) olivat olleet käytössä kolme vuotta; Tänä aikana 12 yksikköä kärsi päätekorroosiosta ja heikentyneestä eristysresistanssista, kun taas kahdessa yksikössä esiintyi kondensaatiosta ja veden sisäänpääsystä johtuvia signaalinottohäiriöitä, mikä aiheutti vakavia turvallisuusriskejä. Lisäksi korkean kuormitusluokituksen vuoksi pitkittyneet sähkökatkot jälkiasennuksessa eivät olleet mahdollisia, mikä teki perinteisten virtamuuntajien asennusmenetelmien toteuttamisen vaikeaksi. Laajan arvioinnin jälkeen projekti valitsi IP67-luokitellun, joustavan, split-core Rogowski-käämin ydinvirran tunnistavaksi komponentiksi, mikä mahdollistaa valvontajärjestelmän päivityksen kaikissa piireissä ilman sähkökatkoksia.
Korkea kosteus, vesialtis maanalainen ympäristö; vakiovarusteista puuttuu riittävä suojaus. Maanalainen tunneli on suljettu tila, jolle on ominaista korkea kosteus ja voimakas kondensaatio, ja matalat osat ovat alttiita tilapäiselle veden kertymiselle sadekauden aikana. Vakiovirtamuuntajat (CT) tarjoavat tyypillisesti vain IP40-suojauksen; niiden huono tiivistys mahdollistaa kosteuden ja vesihöyryn tunkeutumisen kotelon läpi, mikä johtaa käämien korroosioon, eristyksen huononemiseen ja signaalin siirtymiseen. Koska keskimääräinen käyttöikä on alle kolme vuotta, säännölliset vaihdot nostavat kustannuksia ja aiheuttavat sähkökatkojen riskin.
Tier-1 virtalähteen rajoitukset; käyttökatkoihin perustuvan jälkiasennuksen vaatimustenmukaisuusongelmat. Sähkötunnelin sähköosaston virtalähde tukee kriittisiä turvallisuusjärjestelmiä – kuten palontorjuntaa, ilmanvaihtoa ja valvontaa – ja luokittelee sen Tier-1-kuormitukseksi, jossa kunnossapitoon liittyvät seisokit ovat kiellettyjä äärimmäisiä hätätilanteita lukuun ottamatta. Perinteiset solid-core CT:t vaativat kaapeleiden leikkaamista tai virtakiskojen purkamista asennuksen aikana, mikä rikkoo toiminnanhallintastandardeja ja aiheuttaa merkittäviä turvallisuusriskejä; näin ollen tällaiset ehdotukset eivät saa alusta alkaen hyväksyntää.
Ahdas tila ja tiheä kaapelointi; asennusvaikeudet jäykillä CT:illä. Sähköosaston kaapelihyllyt ovat tiukasti järjestettyjä, ja niissä on alle metrin levyiset käytävät. Poikkileikkaukseltaan suurilla virtakaapeleilla on suuret taivutussäteet, mikä ei jätä riittävästi työtilaa jäykille jaetuille CT:ille; asennus on käytännössä mahdotonta kulmissa sijaitseville tai pinottuille kaapeloinneille. Kaapeleiden uudelleenjärjestely lisäisi eksponentiaalisesti sekä työtaakkaa että turvallisuusriskejä.
Korkeat manuaalisen tarkastuksen kustannukset; huomattavia viiveitä vian havaitsemisessa ja ratkaisemisessa. Hyötytunnelit kattavat valtavia etäisyyksiä laajalle hajautetuilla valvontapisteillä; yksi tarkastuskierros kestää yli neljä tuntia. Vaarat, kuten epänormaalit virrat tai piirien ylikuormitukset, havaitaan vain kuukausittaisissa tarkastuksissa, mikä johtaa viivästyneisiin toimiin. Aikaisempiin tapauksiin kuuluivat havaitsemattomat piirien ylikuormitukset ja ylikuumeneminen, jotka kiihdyttivät kaapelin eristyksen vanhenemista. III. Laitteiden konfigurointi ja järjestelmäsuunnittelu
Vastatakseen maanalaisten tunneleiden ydinvaatimuksiin – erityisesti korkea kosteus/seisova vesi, nolla sähkökatkos, suljetut tilat ja etäkäyttöinen käyttö- ja ohjausjärjestelmä – projektissa käytetään φ80 mm:n IP67-luokiteltuja, laajan lämpötilan jaetun ytimen joustavia Rogowski-keloja, jotka on yhdistetty vedenpitäviin tiedonkeruuliittimiin. Tiedot välitetään tunnelin rengasverkon kautta pintavalvontakeskukseen, mikä mahdollistaa virran reaaliaikaisen online-valvonnan kaikissa piireissä.
IP67 täysin suljettu suoja; ratkaisee tehokkaasti kosteuden ja veden pääsyn ongelmat. Laitteen kotelossa käytetään ultraäänihitsausta tiivistämiseen, vahvistetulla vedeneristyksellä kaapelin ulostuloissa, jolloin saavutetaan yleinen IP67-luokitus. Tämä varmistaa vakaan toiminnan ympäristöissä, joissa suhteellinen kosteus ja kondensaatio on 100 %, sekä lyhyinä seisovan veden upottamisen aikana. Käyttöönoton jälkeen järjestelmä kesti Suzhoun vuoden 2024 "Meiyu"-kauden (luumusade) ja kesän rankkasateet; huolimatta toistuvasta veden kertymisestä matalalla sijaitseviin tunnelin osiin, mikään laitteista ei kokenut veden sisäänpääsyä, korroosiota tai signaalihäiriöitä.
Jännitteinen asennus varmistaa nollavirtakatkoksen ja turvallisuuden kriittisille kuormille. Kaikki 64 yksikköä asennettiin ja otettiin käyttöön, kun järjestelmä pysyi jännitteisenä. Rakentaminen ei katkaissut sähköosaston virransyöttöä tai vaikuttanut turvajärjestelmien, kuten palontorjuntaan, ilmanvaihtoon ja valvontaan, toimintaan. Tämä on täysin kriittisten tunneleiden kuormituksen hallintastandardien mukainen ja eliminoi sähkökatkoihin liittyvät turvallisuus- ja vaatimustenmukaisuusriskit.
Joustava rakenne mukautuu ahtaisiin tiloihin; asennuksen tehokkuus kaksinkertaistui. Joustavat kelat voidaan taivuttaa helposti, mikä mahdollistaa yksinkertaisen kietoasennuksen jopa kapeisiin käytäviin ja tiiviisti pakattuihin kaapelihyllyihin. Keskimääräinen asennusaika yksikköä kohti on vain 5 minuuttia – yli kaksi kertaa tehokkaampi kuin perinteisten jäykkien virtamuuntajien asennus. Kaikki 64 yksikköä asennettiin kolmessa päivässä, mikä lyhensi merkittävästi työskentelyaikaa suljetuissa maanalaisissa tiloissa ja pienensi rakentamisen turvallisuusriskejä.
Vakaa suorituskyky laajoissa lämpötiloissa ilman ajautumista; erittäin mukautuva maanalaisiin ympäristöihin. Hyödyntämällä korkeita/matalia lämpötiloja kestäviä käämejä ja tiivistystekniikkaa, järjestelmä säilyttää luokan 1 mittaustarkkuuden jatkuvasti viileässä, kosteassa maanalaisessa ympäristössä. Siinä ei ole lämpöryömimiä tai magneettista hystereesiä, mikä tarjoaa tietojen vakauden, joka on paljon parempi kuin perinteiset muuntajat. Etävalvonta korvaa manuaaliset tarkastukset, mikä vähentää merkittävästi O&M-kustannuksia. Nykyiset tiedot ladataan reaaliajassa maassa sijaitsevaan valvontakeskukseen, jolloin O&M-henkilöstö voi seurata kokonaisten piirien toimintatilaa menemättä sähkön tunneliin, kun taas automaattiset ponnahdushälytykset ilmoittavat heille poikkeavuuksista. Tunnelitarkastusten tiheys on pudonnut kahdesta kuukaudesta neljännesvuosittain, O&M työvoimakustannukset ovat laskeneet 60 % ja keskimääräinen vikaantumisaika on lyhentynyt kahdesta tunnista viiteen minuuttiin.
Nolla laitevikaa ja yhteensopivat suojausominaisuudet. Tammikuussa 2025 64 yksikköä on toiminut vakaasti kahdeksan kuukauden ajan. Erilaisia ympäristöhaasteita – kuten sadekauden kondensaatiota, voimakkaiden myrskyjen aiheuttamaa veden kerääntymistä ja alhaisia talvilämpötiloja – kestäneen veden sisäänpääsyä, korroosiota tai signaalin kulkeutumista ei ole esiintynyt. Laitteen eheysaste on 100 %, ja arvioitu käyttöikä ylittää kahdeksan vuotta, mikä ylittää huomattavasti alkuperäisen laitteen kolmen vuoden keskimääräisen käyttöiän.
Ei sähkökatkoja, nolla riskiä ja onnistunut vaatimustenmukaisuuden hyväksyntä. Asennus saatiin päätökseen ilman sähkökatkoksia tai vaikutusta voimalaitoksen tunnelin turvalliseen toimintaan. Projekti läpäisi Suzhou Industrial Parkin tunneleiden hallintoviranomaisen erikoistuneen vastaanottotarkastuksen ensimmäisellä kerralla, ja siitä tuli malliprojekti puiston maanalaisten tunneleiden älykkään sähkönjakelun jälkiasennukselle.
O&M tehokkuutta ja turvallisuusriskien ennakoivaa hallintaa parannettiin merkittävästi. Reaaliaikainen kaukovalvonta mahdollistaa automaattisen varhaisen varoituksen poikkeavuuksista, kuten ylikuormituksista, alivirtaolosuhteista ja kolmivaiheisista epätasapainoista. Käyttöönoton jälkeen havaittiin ja korjattiin kolme huonoa piiriliittimen kosketusta, ennen kuin ne muuttuivat vikoiksi, mikä esti tehokkaasti turvallisuustapahtumat, kuten kaapelin ylikuumenemisen ja eristysvauriot.
Pienemmät elinkaarikustannukset. Vaikka hankintakustannukset yksikköä kohden ovat hieman korkeammat kuin tavallisilla virtamuuntajilla, projektin kokonaiselinkaarikustannukset ovat 45 % pienemmät kuin perinteisillä ratkaisuilla – pidemmän käyttöiän, alhaisempien O&M- ja vaihtokustannusten sekä nollakatkosasennuksen edun ansiosta, mikä osoittaa merkittäviä taloudellisia etuja.
IP67-kiskotyyppinen käämivirtamuuntaja soveltuu ihanteellisesti erikoistuneisiin sähkönjakeluympäristöihin, kuten maanalaisiin sähkötunneleihin, jätevedenpuhdistamoihin ja maanalaisiin sähköasemeihin, joille on ominaista korkea kosteus, veden kerääntymisriski ja ahtaat tilat. Se ratkaisee pohjimmiltaan kolme suurta perinteisiin muuntajiin liittyvää alan kipukohtaa: riittämätön suojaus, vaatimus sähkökatkoista asennuksen aikana ja tilan rajoitukset. Se mahdollistaa sähkönjakelujärjestelmien online-valvonnan päivityksen minimaalisilla asennuskustannuksilla ja vähäisillä käyttöhäiriöillä, ja se toimii erittäin luotettavana ratkaisuna sähkönjakelun älykkääseen jälkiasennukseen maanalaisessa kunnallisinfrastruktuurissa ja kosteissa teollisuusympäristöissä.
