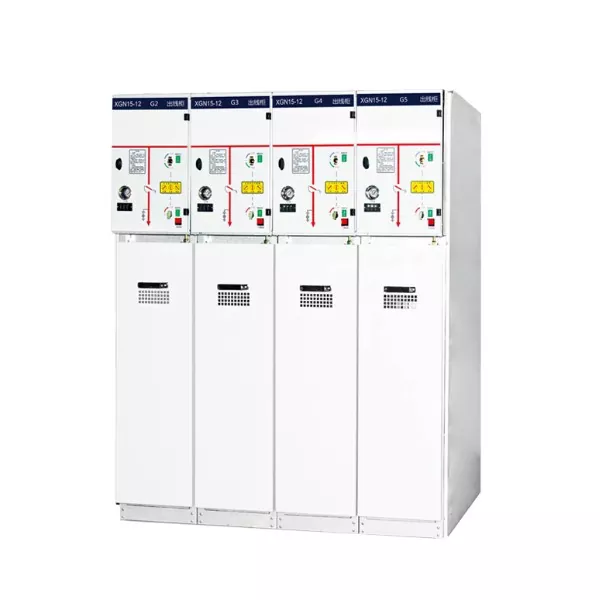

XGN15-12 Kaasueristetty rengaspääkytkinlaite

Monilla asuinalueilla, pienissä tehtaissa ja pienissä sähköasemissa jakeluhuoneiden tila on erittäin rajallinen. Tavalliset rengasverkkokaapit ovat kooltaan liian suuria ja niiden asennus puristaa tilaa myös muille laitteille, mikä tekee oikean asennuksen mahdottomaksi. Lisäksi ulosvedettävä rengaspääyksikkö on kallis ja sen suorituskyky on erittäin alhainen pienien rengasverkkojen jakeluskenaarioihin, mikä johtaa kustannushukkaan. Kaasueristetty rengaspääkytkinlaite XGN15-12 on erityisesti suunniteltu tähän erittäin pieneen 10 kV rengasverkon jakeluskenaarioon. Äärimmäisen täyteläisen suunnittelunsa, luotettavan suorituskyvyn ja edullisen hinnan ansiosta se ratkaisee tarkasti "tilan puutteen ja korkeiden kustannusten" aiheuttamat ydinongelmat, mikä mahdollistaa erittäin pienien jakeluhuoneiden vakaan ja turvallisen rengasverkon jakelun.

Tekniset tiedot

Tuotteen ydinedut

XGN15-12 Kaasueristetyssä rengaspääkytkimessä yhdistyvät kompakti, luotettavuus ja taloudellisuus, ja jokainen osa ratkaisee tehokkaasti käytännön ongelmia.

SF6-kuormakytkimillä varustettuna se toimii vakaammin ja luotettavammin: Ytimessä käytetään SF6-kuormakytkimiä, joissa SF6-kaasu toimii eristeenä ja valokaaren sammutusaineena. Valokaarisammutuskyky ylittää tavallisten tyhjökytkimien ominaisuudet ja eristyskyky on erinomainen. Käytön aikana vikatiheys on erittäin alhainen, eikä se vaadi säännöllistä huoltoa. Se sopii täydellisesti 10 kV rengasverkon jakeluskenaarioon, ja siinä on myös 20 vuoden huoltovapaa ominaisuus, mikä vähentää merkittävästi myöhempiä ylläpitokustannuksia ja helpottaa ostajien käyttöä.

Erittäin kompakti muotoilu, vähentää jalanjälkeä 30 %: laatikkotyyppisen kiinteän rengasverkkorakenteen ansiosta suunnittelu on optimoitu tekemään kaapista mahdollisimman kompakti. Tilavuus on 30 % pienempi kuin tavallisen XGN66-rengasverkkokaapin. Rakenne on kompakti suorituskyvystä tinkimättä. Jopa ahtaaseen erittäin pieneen jakeluhuoneeseen se voidaan sijoittaa helposti ilman jakeluhuoneen muutostarvetta, mikä säästää merkittävästi lattiatilaa ja ratkaisee ydinongelman, että tavallisille rengasverkkokaapeille ei ole tarpeeksi tilaa.

Rengasverkkokohtainen rakenne, vakaa virransyöttö ilman keskeytyksiä: Ammattimaisen rengasverkkorakenteen avulla se sopii täydellisesti 10kV rengasverkon jakelujärjestelmään. Se voi saavuttaa kaksisuuntaisen virtalähteen. Kun yksi piiri epäonnistuu, se voi vaihtaa automaattisesti toiseen piiriin, välttäen tehokkaasti sähkökatkoksia ja varmistaen normaalin virransyötön sellaisissa tilanteissa, kuten asuinalueilla ja pienissä tehtaissa. Se sopii erityisen hyvin pienimuotoisiin skenaarioihin, joissa on perusvaatimukset virran jatkuvuudelle.

Korkea kustannustehokas valinta, kustannukset suoraan alennettu 50%: Verrattuna KYN28-kytkinkaappiin, hinta on suoraan alennettu 50%. Se eliminoi ylimääräiset toiminnot ja keskittyy pienten renkaiden verkkojakelun ydinvaatimuksiin. Kuluttamatta suuria summia monimutkaisiin laitteisiin, se voi saada vakaan ja luotettavan rengasverkkojakeluratkaisun halvemmalla, mikä vähentää merkittävästi hankintabudjettia ja parantaa projektin kustannustehokkuutta.

Ammattimainen laatutakuu

Junray Electrical, ammattimainen valmistaja, toimittaja ja tehdas Kiinassa, on ollut syvästi mukana jakelulaitteiden tutkimuksessa ja tuotannossa useiden vuosien ajan. Se noudattaa tiukasti kansainvälisiä ja kotimaisia ​​standardeja, kuten IEC 62271-200 ja GB/T 3906. Jokainen XGN15-12 kaasueristeinen rengaspääkytkinlaite on läpikäynyt tiukat jännitekestävyys- ja eristystestit, mikä takaa korkean laadun. Käytämme standardisoitua yksikkösuunnittelua, ja kaappi on valmistettu tarkasti korkealaatuisista teräslevyistä. Sillä on korkea mekaaninen lujuus ja suojaustaso IP3X, joka voi tehokkaasti estää pölyn pääsyn sisään ja suojata sisäisiä suurjännitekomponentteja. Se on varustettu mekaanisilla viiden estolukituslaitteilla, jotka estävät väärinkäytön ja varmistavat huoltohenkilöstön turvallisuuden. Esivalmistettujen silikonikumieristeisten kaapeliliittimien sisäinen käyttö tekee asennuksesta kätevän, ja huollon aikana ne voidaan nopeasti purkaa ja palauttaa, mikä mukautuu edelleen pienimuotoisten skenaarioiden käyttövaatimuksiin.

Universaali kohtaussovitus

XGN15-12 Kaasueristetty rengaspääkytkinlaite on laajalti yhteensopiva useiden erittäin pienten 10 kV rengasverkon jakeluskenaarioiden kanssa, ja se vastaa tarkasti eri skenaarioiden tehovaatimuksia ilman lisämuutoksia ja voidaan ottaa suoraan käyttöön.

Asuinalueiden jakeluskenaarioissa se on yhteensopiva asuinalueiden erittäin pienten jakeluhuoneiden kanssa 10 kV rengasverkkojakelua varten, pienikokoiset ja asumattomat, mikä varmistaa vakaan sähkönsyötön asukkaille;

Pienille tehtaille se on yhteensopiva pienten tehtaiden 10 kV rengasverkkojakelun kanssa, vakaat kuormat ja alhaiset vikatiheydet, jotka täyttävät tehtaan tuotannon tehotarpeet ja säästävät samalla jakeluhuoneen tilaa;

Pienille sähköasemille se on yhteensopiva pienten 10 kV:n sähköasemien erittäin pienten virransyöttövaatimusten kanssa, ja siinä on vakaa rengasverkkovirtalähde ja pienemmät käyttö- ja ylläpitokustannukset;

Pienten infrastruktuuriprojektien skenaarioissa se on yhteensopiva 10 kV rengasverkkojakelun kanssa pieniin infrastruktuuriprojekteihin, kätevällä asennuksella, kestävä ja pitkäikäinen, mikä varmistaa infrastruktuuriprojektien sujuvan etenemisen.

Meihin liittyen

Junray Electricalilla on täydellinen T&K-, tuotanto- ja laaduntarkastusjärjestelmä. Ydinkomponentit on valittu korkealaatuisilta merkeiltä. Jokainen XGN15-12 kaasueristeinen rengaspääkytkinlaite testataan tiukasti ennen tehtaalta lähtöä, jotta varmistetaan, että suorituskyky täyttää standardit ja että se läpäisee projektin hyväksynnän sujuvasti. Tämä tuote on erityisesti räätälöity erittäin pieniin skenaarioihin, pienempi koko ja korkeampi kustannustehokkuus. Se sopii paremmin erittäin pieniin jakelutiloihin verrattuna vastaaviin tuotteisiin. Tarjoamme kattavan myyntiä edeltävän valintaopastuksen ja myynnin jälkeiset huoltopalvelut. Voimme tarjota räätälöityjä sopeutusehdotuksia asiakkaan skenaarion todellisten tarpeiden mukaan sekä ammattimaista asennus- ja käyttöönotto-opastusta, mikä tekee ostoprosessista huolettomamman ja käytön rauhoittavamman sekä autamme asiakkaita alentamaan kustannuksia ja parantamaan jakelun tehokkuutta.

Välitön osto

Erittäin pienissä 10 kV rengasverkon jakeluskenaarioissa oikean laitteiston valitseminen ei ainoastaan ​​ratkaise "tilan puutteen" ongelmaa, vaan myös säästää kustannuksia ja varmistaa vakaan virransyötön. Junray Electricalin valitseminen takaa laadun, tarjoaa edullisemmat hinnat ja tarkemman yhteensopivuuden, mikä ratkaisee täydellisesti tavallisten suurikokoisten ja kalliiden rengasverkkokaappien kipukohdat. Älä epäröi. Ota meihin yhteyttä välittömästi varmistaaksesi tämän huippuvaihtoehdon ultrapienten rengasverkkojen sähkönjakelulaitteistoon. Tämä mahdollistaa vakaan, turvallisen ja tehokkaan rengasverkon virtalähteen erittäin pienessä voimahuoneessa, mikä vähentää merkittävästi hankinta- ja käyttökustannuksia!

Kaupallinen projekti Dhakassa, Bangladeshissa

Hankkeen yleiskatsaus

·Projektin nimi: Sähkönjakeluprojekti kaupalliseen keskukseen Dhakassa

·Sijainti: Dhaka, Bangladesh

·Valmistumispäivä: helmikuu 2026

·Projektin mittakaava: 10kV jakeluasema kaupalliseen keskukseen; kokonaisteho 8000kVA

Käytetyt tuotteet

· Malli: XGN15-12 Ring Main Unit (RMU)

· Määrä: 12 yksikköä

·Kokoonpano: Korkealaatuiset kotimaiset komponentit; CE-sertifioitu

· Sertifiointi: CE-sertifioitu

·Erityisvaatimukset: Soveltuu korkeisiin lämpötiloihin, korkean kosteuden ympäristöihin; korroosionkestävä

Ratkaisu

Dhaka, Bangladesh, kokee trooppisen ilmaston, jolle on ominaista korkea lämpötila ja kosteus, ja asiakkaalla oli rajallinen budjetti. Toimitimme mukautetun XGN15-12-ratkaisun:

1. Sopeutuminen trooppisiin ympäristöihin

· Koteloissa on korroosionkestävä jauhemaalattu pinta ja kaksikerroksinen pinnoitejärjestelmä, joka kestää korkeaa lämpöä ja kosteutta.

·Kaikki sisäiset metalliosat on galvanoitu ruosteen ja korroosion estämiseksi.

·Varustettu kondensaatiota estävillä lämmittimillä ja lämpötilaohjatuilla puhaltimilla, jotka estävät kondensaation kosteassa ympäristössä.

·Kaikki komponentit ovat laajan lämpötilan mitoitettuja luotettavan toiminnan varmistamiseksi kuumissa olosuhteissa.

2. Kustannustehokas ratkaisu

· Käyttää korkealaatuisia kotimaisten merkkien komponentteja, jotka tarjoavat luotettavaa suorituskykyä kilpailukykyiseen hintaan.

·Hinnoiteltu yli 60 % halvemmalla kuin eurooppalaisilla brändeillä, mikä vähentää merkittävästi projektikustannuksia.

·CE-sertifioitu, täyttää kansainväliset standardit ja varmistaa laadun.

·Sisältää kehittynyttä tekniikkaa, jolla on todistettu kokemus maailmanlaajuisista sovelluksista.

3. Palvelutuki

·Kattava tekninen dokumentaatio englanniksi.

·Etätekninen tuki ja käyttöönotto-ohjeet saatavilla.

· Englanninkielinen käyttökoulutus tarjotaan.

· Toimitukseen sisältyvät yleiset varaosat kätevää vaihtoa varten paikan päällä.

Asiakaspalaute

"Ilmasto Dhakassa on erittäin kuuma ja kostea, joten olimme huolissamme kojeiston kestävyydestä. Junrayn XGN15-12 RMU:t ovat olleet käynnissä nyt 3 kuukautta ja ne toimivat täydellisesti - ei ylikuumenemista, ei korroosio-ongelmia. Hinta on myös erittäin kilpailukykyinen, paljon alhaisempi kuin eurooppalaisilla merkeillä, mutta CE-hyväksyntä on myös erittäin tyytyväisiä."

— Sähköinsinööri, Bangladesh Commercial Real Estate Company

Peruskorjausprojektin yleiskatsaus

Tämä hanke sisältää uuden 10 kV sähkönjakelujärjestelmän rakentamisen kaupunkien kunnostushankkeeseen, joka käsittää korkeita asuinrakennuksia, katutason liikeyksiköitä, maanalaisen autotallin ja niitä tukevat julkiset tilat; se palvelee tiheää kaupunkiasuinkuormaa. Aiemmin alueelle syötettiin vanhentuneita ilmajohtoja yhden lähteen säteittäiskokoonpanossa, mikä johti huonoon luotettavuuteen, suuriin vikaantuvuuksiin ja vianvaihtomahdollisuuksien puutteeseen, mikä ei vastaa nykyaikaisia ​​asuinrakennusten sähkönsyöttöstandardeja.

Hankkeessa rakennetaan uusi, erillinen suurjännitejakeluasema, jossa hyödynnetään XGN15-12 kiinteää SF6 rengaspääyksikköä (RMU). Tämä muodostaa "käsi kädessä" (silmukka) virtalähderakenteen, joka mahdollistaa kahden lähteen varmuuskopioinnin, osittaisen eristyksen, kuorman jakautumisen ja liitosuojauksen, mikä täyttää korkean luotettavuuden, huoltovapaan toiminnan ja kompaktin laitesuunnittelun vaatimukset.

Ongelmat ennen remonttia

Alhainen toimitusvarmuus: Yhden lähteen syöttö ikääntyvien linjojen kautta tarkoitti, että mikä tahansa linjavika tai huolto vaati koko alueen sähkökatkon, mikä johti usein asukkaiden valituksiin.

Vanhenevat laitteet ja turvallisuusvaarat: Vanhat kojeistot kärsivät eristyksen heikkenemisestä ja heikosta valokaaren sammutuskyvystä, minkä vuoksi ne ovat alttiita laukaisulle ja eristeiden hajoamiselle ukkosmyrskyjen aikana.

Silmukan varmuuskopiointikyvyn puute: Virtalähteen kytkentätoimintojen puuttuminen tarkoitti, että järjestelmä ei pystynyt täyttämään uusien asuinrakennusten kaksilähdettä koskevia hyväksymisstandardeja.

Suuri jalanjälki ja monimutkainen O&M: Perinteiset kiinteät suurjännitekaapit olivat tilaa vieviä ja monimutkaisia, mikä johti korkeisiin maa- ja vesirakennuskustannuksiin ja raskaaseen päivittäiseen kunnossapitoon.

Epätarkka suojaus: Erillisten sulake-kuormakytkinyhdistelmäyksiköiden puute esti muuntajan oikosulku- tai ylikuormitusvikojen nopean eristämisen.

Laitteiston kokoonpanosuunnitelma

Asuntojen jakeluverkon suunnittelustandardien ja rakennusmääräysten mukaisesti suurjännitesähköasema on varustettu XGN15-12 10kV SF6 RMU:illa. Tavallinen "kaksi sisään, neljä ulos" -silmukkaverkkokonfiguraatio on otettu käyttöön helpottamaan kahden lähteen silmukan syöttöä, osittaista tiekytkentää ja muuntajan liitinsuojausta. Tärkeimmät laitteiden tekniset tiedot

Malli: XGN15-12 sisätilojen AC korkeajännite SF6-rengaspääyksikkö (RMU)

Nimellisjännite: 12kV (yhteensopiva 10kV jakeluverkkojen kanssa)

Nimellisvirta: 630A

Oikosulkusuojaus: Kuormankatkaisukytkin + sulakeyhdistelmäyksikkö; mahdollistaa muuntajan oikosulkuvikojen nopean poistamisen

Ydinrakenne: SF6 kolmiasentoinen kuorman katkaisukytkin (kiinni, auki, maadoitettu); vakaa eristyskyky

Kaapin ominaisuudet: Kompakti rakenne, pieni koko, huoltovapaa, erinomainen tiivistyskyky

Toimintatila: Manuaaliset ja sähköiset vaihtoehdot; varustettu live-line-ilmaisulla, vikailmoituksella ja "Five-Prevention"-lukitusjärjestelmällä

Sovellustilat: Ring-päävirtalähde, päätevirtalähde, kahden lähteen varavirtalähde

Rakentamisen ja sovellusten kohokohdat

Kompakti koko säästää maa- ja vesirakentamisen kustannuksia: Pienempi tilavuus ja kompakti asettelu verrattuna metallipäällysteisiin KYN28-kytkinlaitteisiin; sopii pieniin jakeluhuoneisiin asuinrakennuksissa, mikä vähentää merkittävästi siviiliinfrastruktuuriinvestointeja.

Vakaa ja luotettava SF6-eristys: Täysin suljettu kaasueristetty rakenne; ulkoinen pöly, kosteus tai kondensaatio ei vaikuta siihen; sopii kellariin ja suljetuihin jakelutiloihin.

Suuri vikasietoisuus rengaspääsyötölle: "Käsi-kädessä" rengaspiirikokoonpano; mahdollistaa viallisen linjaosan eristämisen, kun taas toinen osa ylläpitää virtaa, mikä mahdollistaa vaihdon ilman palvelun keskeytymistä.

Kohdennettu suojausyhdistelmä: Kuormankatkaisin + virtaa rajoittava sulakeyhdistelmä; erityisesti suunniteltu suojaamaan laatikkotyyppisiä sähköasemia ja kotitalouksien jakelumuuntajia; varmistaa nopean vianpoiston ja tarkan toiminnan.

Kattavat "Five-Prevention" -turvaominaisuudet: Mekaaninen lukitus estää onnettomuudet, kuten sulkeutumisen kuormituksen alaisena, maadoituksen jännitteen aikana tai luvattoman pääsyn osastoihin.

Operatiivinen suorituskyky

Merkittävästi parannettu virransyötön luotettavuus: Kahden lähteen rengaspäävaraus mahdollistaa linjan ylläpidon ja yhden pisteen vianeristyksen ilman suuria katkoksia; alueellinen sähkönsyötön luotettavuus täyttää valtion verkon hyväksymisstandardit.

Vakaa, nollavikatoiminta: Täysin eristetty SF6-kaasurakenne eliminoi ryöminnyksen, räjähdyksen tai kosteuden aiheuttamat viat; ei kompastumistapauksia tai eristyshäiriöitä ympäri vuoden.

Nopea ja tarkka vianpoisto: Jakelumuuntajan oikosulkujen ja ylikuormituksen välitön poisto; suojaa tehokkaasti alavirran muuntajia ja pienjännitelaitteita. Merkittävästi pienempi O&M-taakka: Laitteessa on huoltovapaa rakenne, mikä eliminoi säännöllisten tarkastusten tai kaasun lisäyksen tarpeen, mikä tekee siitä ihanteellisen pitkäaikaiseen valvomattomaan käyttöön asuinjakeluasemilla.

Onnistunut valmistuminen ja hyväksyminen: Täyttää täysin kaupunkien asuinalueiden sähkönjakelun suunnittelustandardit sekä rengaspäävirtalähteen ja automaattisen kaksoistehosiirron vaatimukset.

Yhteenveto tapauksesta

XGN15-12 rengaspääyksikkö (RMU) on laajimmin käytetty, kustannustehokkain suurjännitekojeisto asuin-, liike- ja kunnallisrakentamisprojekteihin sekä integroitavaksi laatikkotyyppisiin sähköasemiin ja kaupunkien jakeluverkkoihin. Verrattuna metallipäällysteisiin irrotettavaan kojeistoon (KYN-sarja), se tarjoaa etuja, kuten alhaisemmat kustannukset, kompaktin jalanjäljen, huoltovapaan toiminnan ja soveltuvuuden ring-main verkkokokoonpanoihin. Se soveltuu erittäin hyvin 10 kV päätejakelu-, rengaspääosio- ja sähkönjakeluprojekteihin asuin- ja liikealueilla, joten se on ensisijainen valinta standardoituun kaupunkien jakeluverkkorakentamiseen.
