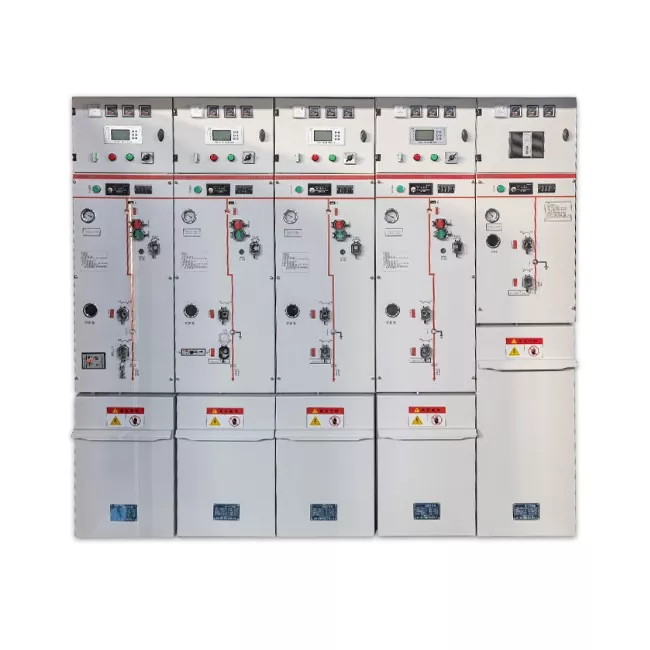

AIR-12 kuivailmaeristetty rengaspääyksikkö

"Kaksoishiilen" tavoitteen edistämisen myötä sähköverkon rakentamisen laitteiden ympäristönsuojeluvaatimukset on päivitetty "pienistä päästöistä" "nollapäästöihin". Kaikki SF6-komponentteja sisältävät väliaineet ovat vaarassa jäädä asteittain pois käytöstä tai niihin sovelletaan korkeita hiiliveroja tulevaisuudessa. Junray Electricalin AIR-12 kuivailmaeristeinen rengaspääyksikkö ei enää käytä teollisia synteettisiä kaasuja, vaan palaa luontoon käyttämällä puhdasta kuivaa ilmaa eristävänä väliaineena. Tämä tarkoittaa, että sähkönjakeluprojektisi saavuttaa täydellisen nolla kasvihuoneilmiön ja eliminoi täysin mahdolliset ympäristönsuojeluun liittyvät riskit.

Tekniset tiedot

Puhdas ilma ja täysin eristetty kova ydinsuoja

AIR-12 Dry Air Insulated Ring -pääyksikön kilpailukykyinen ydin on sen äärimmäisessä väliainevalikoimassa ja täysin eristetyssä rakennesuunnittelussa:

Puhdas kuiva ilma, ei kasvihuoneilmiötä: Tämä on todellinen "ilmakaappi". Eristysaine on peräisin luonnosta, eikä se sisällä SF6-komponentteja, ja sen GWP (Global Warming Potential) on 0. Riippumatta siitä, kuinka tiukkoja ympäristöpolitiikkoja tulee, tämä laite on aina vaatimusten mukainen, eikä sinun tarvitse huolehtia hiilidioksidiveroista tai kierrätyksen käsittelykustannuksista.

Täysin eristetty korkea suojaus: Vaikka väliaine on ilma, suojaustasoa ei ole laskettu. Täysin eristetty ja täysin tiivistetty rakenne mahdollistaa saman suojakyvyn kuin SF6-täytteiset kaapit. Olipa kyseessä suolasumukorroosio rannikkoalueilla, korkea kosteus maanalaisissa putkikäytävissä tai johtava pöly teollisuusalueilla, mikään niistä ei pääse tunkeutumaan ilmalaatikon sisäosaan varmistaen, että laitteet pysyvät kiinteinä ankarissa ympäristöissä.

Huoltovapaa ja edullinen: Kuivan ilman kemialliset ominaisuudet ovat erittäin vakaat ja ilmalaatikon tiivistysikä on pitkä. Laite ei vaadi ilman täyttöä tai huoltoa koko elinkaarensa aikana. Perinteisiin rengaspääyksiköihin verrattuna se eliminoi suuren määrän käyttö- ja ylläpitotyövoima- ja testauskustannuksia ja soveltuu erityisen hyvin syrjäisille ja vaikeasti huollettaville kohteille.

Junray Electricalin teknologinen innovaatio

Ammattivalmistajana, jolla on syvällinen tekninen asiantuntemus, Junray Electrical on voittanut tekniset esteet, jotka liittyvät kuivan ilman suuren eristysetäisyyden ja vaikean sähkökentän hallinnan vuoksi. Noudatamme tiukasti Air12-kuivailmarenkaiden pääyksiköiden kansallisia standardeja tuotannossa käyttämällä kehittynyttä sähkökentän optimointisuunnittelua varmistaaksemme eristyksen suorituskyvyn ja saavuttaen samalla kompaktimman kaappirakenteen.

Tämä AIR-12 kuivailmaeristeinen rengaspääyksikkö on varustettu täydellisellä "viiden ennaltaehkäisyn" mekaanisella lukitustoiminnolla, mikä eliminoi väärinkäytön riskin. Jokainen tehtaalla toimitettu kaappi käy läpi tiukat tiivistystestit, tehotaajuuden kestojännitetestit ja osittaiset purkaustestit. Takaamme, että tuotteen toimintavakaus ja vikatiheyden hallinta saavuttavat alan johtavan tason, tarjoten sinulle luotettavamman tehosuojan kuin perinteiset kaasutäytteiset kaapit.

Sovellettavat skenaariot

Ydinkaupunkialue: Ydinkaupunkialueen sähkönjakelulla on korkeimmat ympäristönsuojeluvaatimukset.

Ensimmäisen tason kaupungit: Ensiluokkaisten kaupunkien sähkönjakelulla on korkeimmat ympäristönsuojeluvaatimukset.

Rannikkoalueet: Sähkönjakelu rannikkoalueilla, suolaroiskeiden esto ja ympäristönsuojelu.

Alueet, joissa on korkea kosteus: Tehonjako alueilla, joissa on korkea kosteus.

Korkeapölyiset alueet: Tehonjako pölyisillä alueilla.

Yksityiskohtien esittely

1. Kuivailma täysin eristetty ilmalaatikko: puhtaalla kuivalla ilmalla täytetty ilmalaatikko, täysin eristetty, kasvihuoneilmiötön, erittäin ympäristöystävällinen.

2. Huoltovapaa rakenne: Huoltovapaa rakenne, ei vaadi säännöllisiä korjauksia, mikä säästää ylläpitokustannuksia.

3. Viiden eston lukitussuoja: Mekaaninen lukitus estää tahattoman käytön, turvallinen ja luotettava.

4. Erittäin kompakti kaappi: Pienempi tilavuus, vähemmän lattiatilaa, sopii pieniin jakelutiloihin.

Kaupallinen monimutkainen projekti Bangkokissa, Thaimaassa

Hankkeen yleiskatsaus

Projektin nimi: Sähkönjakeluprojekti kaupalliseen ostoskeskukseen Bangkokissa

Hankkeen sijainti: Bangkok, Thaimaa

Valmistumisaika: maaliskuu 2026

Hankkeen laajuus: 5-kerroksinen kaupallinen kompleksi, kokonaisrakennusala 60 000 neliömetriä

Käytetyt tuotteet

Tuotemalli: AIR-12 ilmaeristetty rengaspääyksikkö

Määrä: 8 kpl

Kokoonpano: ABB:n kuormakytkin + ABB:n mikroprosessorin suojaus

Sertifiointivaatimukset: CE-sertifiointi, Thaimaan sähköverkkovaatimusten mukainen

Erityisvaatimukset: Soveltuu trooppisiin korkeisiin lämpötiloihin ja kosteusympäristöihin, korroosionkestävä

Ratkaisu

Thaimaan trooppiseen korkean lämpötilan ja kosteuden ilmastoon tarjoamme räätälöidyn AIR-12-ratkaisun:

1. Sopeutumiskyky trooppiseen ympäristöön

Kaappi käyttää korroosionestojauhemaalausprosessia kaksikerroksisella pinnoitteella, joka mukautuu korkeisiin lämpötiloihin ja kosteusympäristöihin.

Kaikki sisäiset metalliosat on galvanoitu ruosteen estämiseksi.

Varustettu kondensaation estolämmittimillä ja lämpötilaohjatuilla tuulettimilla estämään kondensaation kosteissa ja kuumissa ympäristöissä.

Tiivistenauhat on valmistettu säänkestävästä silikonikumista, joka ei vanhene korkeissa lämpötiloissa.

Kaikki komponentit ovat laajan lämpötilan tyyppiä, mukautuvat korkeisiin lämpötiloihin.

2. Teknisten ratkaisujen optimointi

Ottaa käyttöön rengasverkon virtalähdejärjestelmän, jossa on kaksi virtalähdettä, mikä varmistaa korkean virransyötön luotettavuuden.

Varustettu mikrotietokoneen suojalaitteella kattaviin suojatoimintoihin.

Thaimaan sähkömittareille varattu asennustila kätevää paikallismittausliitäntää varten.

Tukee etävalvontaa ja voidaan integroida kauppakeskusten rakennusautomaatiojärjestelmiin.

3. Vientipalvelutuki

Kaikki tuotteet ovat CE-sertifioituja ja niiden mukana tulee täydellinen englanninkielinen tekninen dokumentaatio.

Pakkaamiseen ja merirahdin kosteudensuojaukseen käytetään vientilaatuisia savuttomia puulaatikoita.

Auttaa asiakkaita suorittamaan verkkoyhteyden hyväksyntätestauksen Thaimaan sähköverkkoviranomaisen (PEA) kanssa.

Tarjoaa englanninkielistä käyttökoulutusta paikalliselle huoltohenkilöstölle.

Tarjoaa teknisen etätuen ja varaosien toimituksen.

Asiakaspalaute

"Junrayn AIR-12 ilmaeristetyt rengaspääyksiköt sopivat erittäin hyvin trooppiseen ilmastoomme. Korroosionesto- ja kondensaationestoominaisuudet toimivat täydellisesti Bangkokin kuumalla ja kostealla säällä. CE-sertifiointi ja englanninkielinen dokumentaatio tekivät hyväksyntäprosessista sujuvan. Heidän insinöörinsä tarjosi myös etäkäyttöönottotukea, mikä oli erittäin hyödyllistä. Palvelun laatu, hyvä hinta, hyvä."

— Sähköinsinööri, Thaimaan kaupallinen kiinteistöyhtiö

FAQ

Kysymys: Onko tämä AIR-12 kuivailmaeristeinen rengaspääyksikkö kooltaan paljon suurempi verrattuna perinteisiin SF6-täytteisiin kytkentäkaappeihin?

Vastaus: Vaikka ilman eristyskyky on heikompi kuin SF6:lla, Junray Electrical on optimoinut sähkökentän suunnittelun ja tiivistänyt kaapin rakennetta, mikä on johtanut erittäin pieneen kokoon. Se vie jopa vähemmän tilaa kuin monet perinteiset kaasutäytteiset kytkentäkaapit ja soveltuu erittäin hyvin rajoitetusti tilaa oleviin jakeluhuoneisiin.

Kysymys: Heikentyykö kuivan ilman eristyskyky erittäin kosteassa ympäristössä?

Vastaus: Ilmalaatikossamme on täysin suljettu hitsausrakenne. Sisäilma on "kuivaa" tiukasti käsiteltyä ilmaa ja suojaustaso on erittäin korkea. Ulkoinen kosteus ja suolasumu eivät pääse ilmasäiliön sisäpuolelle. Siksi sisäinen eristyskyky pysyy vakaana riippumatta siitä, kuinka ankara ulkoinen ympäristö on.

Kysymys: Täyttääkö se State Gridin ympäristönsuojelun hyväksymisstandardit?

Vastaus: Koska se käyttää puhdasta kuivaa ilmaa, joka ei sisällä kasvihuonekaasuja ja jonka GWP-arvo on 0, se täyttää täydellisesti ja jopa ylittää State Gridin ja suurten kaupunkien ympäristöystävällisten sähkönjakelulaitteiden hyväksymisstandardit. Se on todella vihreä tuote, jota ei tarvitse tarkastaa.
