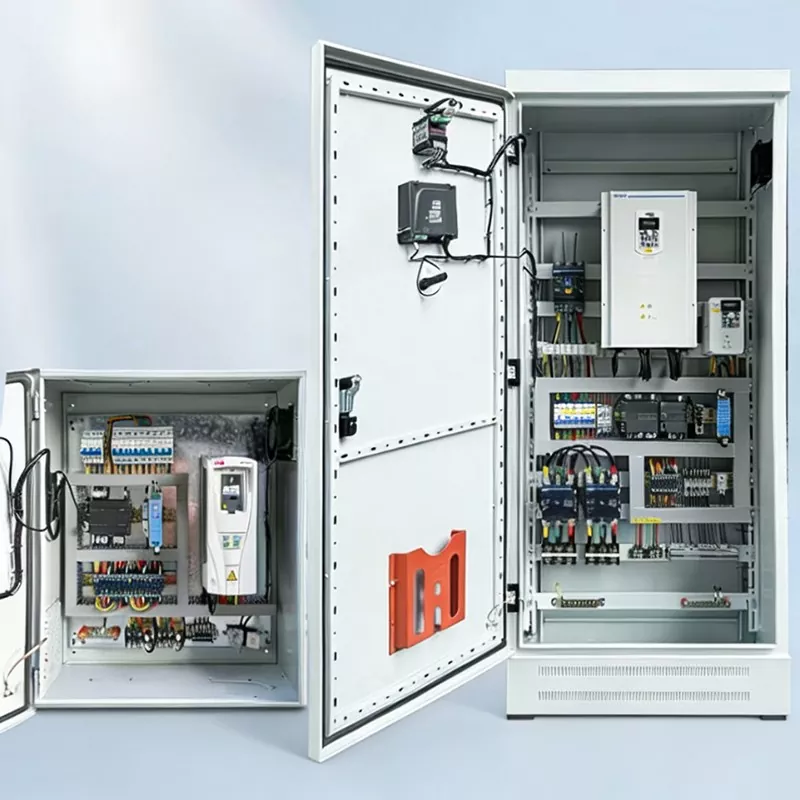

Taajuussäätökaappi

Junray Electrical Variable Frequency Control Cabinet on älykäs moottorin nopeudensäätöratkaisu, joka on suunniteltu erityisesti teollisiin ja kunnallisiin sovelluksiin, jotka vaativat tarkkaa virtauksen, paineen tai nopeuden säätöä. Säätämällä moottorin nopeutta automaattisesti todellisten kuormitusolosuhteiden mukaan, se säästää energiaa 30–50 % kiinteätaajuiseen käyttöön verrattuna. Ominaisuuksiin kuuluu portaaton 0-50 Hz:n nopeudensäätö, suljetun silmukan automaattinen PID-säätö jatkuvaa painetta tai jatkuvaa virtausta varten, pehmeä käynnistys/pysäytys mekaanisen iskun ja vesivasaran poistamiseksi, kytkettävät VFD/verkkotaajuuden varmistustilat ja kattavat ylikuormitus-, ylivirta-, ylijännite- ja alijännitesuojat. Soveltuu vesipumppuihin, puhaltimiin, ilmakompressoreihin, kuljettimiin ja erilaisiin teollisuusmoottoreihin tuotantolaitoksissa, jätevedenpuhdistamoissa, LVI-järjestelmissä ja rakennusautomaatiossa. Nimellisteho vaihtelee 0,75 kW:sta 500 kW:iin IP40-suojauksella, mikä tukee sekä lattia- että seinäasennusta. Suunniteltu jatkuvaan 24/7 käyttöön vaativissa teollisuusympäristöissä.

Taajuussäätökaapin tärkeimmät edut

Älykäs nopeudensäätö: Se voi automaattisesti säätää moottorin nopeutta kuormituksen muutosten mukaan. Esimerkiksi vesipumpuissa, kun veden kulutus on alhainen, nopeus laskee automaattisesti jatkuvan täyden kuormituksen välttämiseksi ja mukautuu täydellisesti vaihteleviin kuormiin.

Energiansäästö ja kustannusten alentaminen: Verrattuna kiinteään taajuuteen, se voi säästää 30–50% sähkökustannuksista. Jatkuvasti toimivilla laitteilla, kuten vesipumpuilla ja puhaltimilla, voidaan säästää vuoden aikana useita tuhansia tai jopa kymmeniä tuhansia dollareita sähkökustannuksissa. Pitkän aikavälin hyödyt ovat erittäin korkeat.

Pehmeä käynnistys: Moottorin suojaustoiminto pehmeän käynnistyksen aikana. Käynnistettäessä virta nousee asteittain ilman suurta kiinteätaajuista käynnistysvirtaa, mikä ei vahingoita moottoria tai vaikuta sähköverkkoon, mikä pidentää merkittävästi moottorin käyttöikää.

Monipuolinen suojaus: Vakaa ja luotettava ylikuormitus-, ylivirta-, ylijännite- ja alijännitesuoja. Kun moottorissa on toimintahäiriö, se voi pysähtyä automaattisesti, suojaten moottoria ja taajuusmuutosmoduulia, ehkäisevät laitevaurioita ja varmistaen vakauden ja luotettavuuden.

Kaukosäädin: Älykäs valvonta tukee kauko-ohjausta ja älykästä valvontaa. Se voi säätää nopeutta etänä, tarkastella toimintatietoja ja välttää paikan päällä tapahtuvan käytön, mikä tekee hallinnasta mukavampaa.

Tekniset tiedot

Yksityiskohtainen käsityön esitys

1. Muuttuva taajuusmoduuli: Korkealaatuinen muuttuvataajuusmoduuli, jossa on tarkka nopeuden säätö ja vakaa toiminta;

2. Pehmeä käynnistystoiminto: Pehmeä käynnistys, vähentää käynnistysvirtaa ja suojaa moottoria;

3. Useita suojauksia: Ylikuormitus-, ylivirta-, ylijännite- ja alijännitesuojat, jotka varmistavat vakauden ja luotettavuuden;

4. Lämmönpoiston ja ilmanvaihdon suunnittelu: Säädettävä taajuusohjauskaappi on varustettu erillisillä lämmönpoistokanavilla, jotka voivat nopeasti poistaa käyttölämpöä ja varmistaa säädettävän taajuuden moduulin vakaan toiminnan;

5. Vakiojohdotusprosessi: Teho- ja signaalilinjojen erottaminen, vaaka- ja pystyjohdotus, mikä helpottaa huoltoa ja varmistaa turvallisuuden ja standardoinnin.

Sovellusskenaariot

Variable Frequency Control Cabinet on laajalti sovellettavissa ja sitä voidaan käyttää useissa eri skenaarioissa:

Vesipumpun ohjaus: Vaihtuvataajuinen nopeussäätö vesipumppuille ja viemäripumpuille energiansäästön ja kulutuksen vähentämiseksi;

Tuulettimen ohjaus: Vaihtuvataajuinen nopeussäätö puhaltimille ja tuulettimille, mikä säästää energiaa ja vähentää kulutusta;

Ilmakompressori: Säädettävä taajuus ilmakompressoreille, mikä säästää energiaa ja vähentää kulutusta;

Kuljetinhihna: Vaihtuvataajuinen nopeussäätö kuljettimille, nopeuden säätö;

Muut teollisuusmoottorit: Erilaiset teollisuusmoottorit, jotka vaativat nopeuden säätöä.

Jälkiasennusprojektin yleiskatsaus

I. Projektiprofiili

Tämä hanke sisältää laajamittaisen kunnallisen jätevedenpuhdistamon energiaa säästävän uudistuksen. Laitoksen ydinvarustukseen kuuluvat Roots-puhaltimet ilmastukseen, jäteveden nostopumput ja paluupumppusarjat. Alun perin kaikki laitteet luottivat suorakäynnistysmenetelmiin tai tähtikolmioon ja käyttivät venttiilin kuristusta virtauksen säätämiseen. Laitteet toimivat jatkuvasti tasaisella täydellä nopeudella, mikä johti merkittäviin käynnistyspiikkeihin, kyvyttömyyteen säätää vedenpainetta tai ilmavirtausta ja vakavaa energiahukkaa. Lisäksi järjestelmä kärsi putkilinjan vesivasarasta, liiallisesta puhaltimen melusta ja tärinästä, korkeista laitevikojen määrästä ja huomattavista O&M-kustannuksista.

Portaattoman nopeuden säädön, tasaisen paineen ja virtauksen, tarpeenmukaisen energiansyötön ja energiankulutuksen pienentämiseksi saavutettiin laitoksen suuritehoisten puhaltimien ja pumppujen kattava jälkiasennus. Älykkäät taajuusmuuttajat (VFD) asennettiin kaikkialle, ja ne yhdistettiin PLC-keskusohjausjärjestelmään automaattista nopeudensäätöä varten, mikä varmistaa älykkään, energiatehokkaan ja vakaan laitoksen toiminnan.

II. Jälkiasennusta edeltävät ongelmat

Liiallinen energiahäviö: Jatkuvanopeuksinen toiminta linjataajuudella tarkoitti, että laitteet käyvät täydellä kuormalla riippumatta todellisesta veden laadusta tai tilavuudesta, mikä johti suureen energiahukkaan vähäisen kuormituksen aikana.

Suuri käynnistysylivirta: Tähtikolmio-käynnistys aiheutti mekaanisen iskun, joka usein johti verkkojännitteen vaihteluihin, mekaanisiin vaurioihin ja laakerien ja kytkimien ennenaikaiseen vikaan.

Huono prosessin säätötarkkuus: Ilmavirtaa ja vedenpainetta säädettiin manuaalisella venttiilikuristuksella, mikä johti viiveeseen ja alhaiseen tarkkuuteen; Tämä aiheutti epävakaat liuenneen hapen tasot biokemiallisissa säiliöissä ja epäjohdonmukaista jäteveden käsittelytehoa.

Voimakas vesivasara, tärinä ja melu: Nopea käynnistys ja sammutus linjataajuudella aiheutti merkittäviä vesivasaravaikutuksia, mikä johti löystyviin tai vuotaviin putkiin, kun taas puhaltimen tärinä ja melu ylittivät sallitut rajat.

Lyhyt laitteiden käyttöikä ja tiheä huolto: Pitkäaikainen nopea käyttö mekaanisella iskulla kiihdytti moottoreiden, pumppurunkojen ja puhaltimien kulumista, mikä johtaa korkeisiin vuosittaisiin korjaus- ja vaihtokustannuksiin sekä tuotantohäiriöihin seisokkien vuoksi.

III. Laitteiston kokoonpanosuunnitelma

Laitoksen puhaltimien ja pumppujen kuormitusominaisuuksien ja energiansäästövaatimusten perusteella räätälöidyt älykkäät VFD-ohjauskaapit asennettiin paikan päälle. Nämä kaapit tukevat "yksi-yhteen"- ja "yksi moneen"-ohjauskonfiguraatioita, ja niissä on PID-pohjainen automaattinen vakiopaineen/virtauksen säätö, keskusohjausjärjestelmän integrointi ja saumaton vaihto linjataajuuden ja muuttuvataajuisen toiminnan välillä, mikä varmistaa soveltuvuuden 24 tunnin jatkuvaan prosessitoimintaan. Ydinlaitteiden tekniset tiedot

Laitetyyppi: Pienjännitteinen älykäs säädettävä taajuusohjauskaappi (omistettu puhaltimille/pumpuille)

Yhteensopiva järjestelmä: 380 V:n kolmivaiheinen AC-pienjännitteinen virranjakelujärjestelmä

Ohjausteho: 15kW–75kW (porrastettu sovitus eri pumppusarjoille ja puhallinlaitteille)

Nopeudensäätömenetelmä: portaaton tasainen nopeudensäätö 0–50 Hz; älykäs PID suljetun silmukan automaattinen säätö

Toimintatilat: Vaihdettavissa VFD automaattisen, VFD manuaalisen ja verkkotaajuuden (ohitus) varatoimintojen välillä

Lukitustoiminnot: Tukee PLC-keskusohjauskommunikaatiota, RS-485-etäverkkoa, tiedonsiirtoa ja automaattista käynnistystä/pysäyttämistä

Suojaustoiminnot: Ylijännite-, alijännite-, ylivirta-, ylikuormitus-, vaihehäviö-, ylikuumenemis-, oikosulkusuoja- ja jumisuoja

Aputoiminnot: Pehmeä käynnistys/pysäytys (shokkivapaa), vian kirjaaminen, hälytyspalaute ja verkkotaajuuden hätäkytkentä

IV. Jälkiasennuksen kohokohdat

Tarveperusteinen nopeudensäätö maksimaalisen energiatehokkuuden saavuttamiseksi: Säätää automaattisesti pyörimisnopeutta biokemiallisten säiliöiden sisäänvirtausnopeuksien ja liuenneen hapen tietojen perusteella; toimii matalilla taajuuksilla vähäisen kuormituksen aikana, mikä eliminoi jatkuvaan täyden nopeuden verkkotaajuuskäyttöön liittyvän energiahukkaa.

Iskuton pehmeä käynnistys: Kiihtyy tasaisesti 0 Hz:stä ilman käynnistysvirtaa; eliminoi verkkojen heilahtelut, mekaaniset iskut ja putkiston vesivasarat, mikä suojaa moottoreita ja putkistoinfrastruktuuria.

Tarkka ja vakaa prosessin ohjaus: Suljetun piirin PID-säätö varmistaa vakaan paineen ja virtauksen; ylläpitää jatkuvaa ilmavirtausta ja vedenpainetta, stabiloi biokemiallisia käsittelyolosuhteita ja parantaa merkittävästi puhdistetun jäteveden mukautumisastetta.

Dual-mode backup (Mains/VFD): Yhdellä kosketuksella vaihto verkkotaajuiseen käyttöön VFD-vian sattuessa estää seisokit ja varmistaa jätevedenpuhdistamon jatkuvan toiminnan.

Älykäs etäkäyttö- ja ohjausjärjestelmä: Integroituu laitoksen keskusohjausjärjestelmään käyttöparametrien ja vikahälytysten reaaliaikaista seurantaa varten; vähentää manuaalisten tarkastusten tarvetta ja mahdollistaa miehittämättömän älykkään hallinnan.

V. Jälkiasennuksen jälkeiset toiminnalliset tulokset

Merkittävät energiansäästöt: Laitteet vähentävät automaattisesti taajuutta kuormituksen perusteella, mikä saavuttaa 30–40 % sähkön kokonaissäästöasteen ja alentaa merkittävästi kuukausittain tuotantosähkön kustannuksia.

Pidentynyt laitteiden käyttöikä: Iskuton pehmeä käynnistys/pysäytys ja tasainen hidaskäynti vähentävät merkittävästi moottoreiden, laakereiden ja putkistoverkkojen kulumista, mikä vähentää laitteiden vikaantuvuutta yli 80 %. Vakaa prosessin suorituskyky ja vaatimustenmukaisuus: Veden paine ja ilmavirta pysyvät vakioina ja hallittavissa, mikä parantaa jätevedenkäsittelyprosessien vakautta ja varmistaa, että jäteveden laatu vastaa jatkuvasti standardeja välttäen samalla prosessin vaihteluihin liittyviä riskejä.

Parannettu sähköverkon vakaus: eliminoi korkean virran käynnistyspiikit; varmistaa vakaan virtakiskojännitteen ilman hetkellisiä jännitehäviöitä tai ylävirran katkaisijoiden häiritsevää laukaisua.

Huomattavasti pienemmät käyttö- ja käyttökustannukset: Ominaisuus on alhainen laitteiden vikaantuminen ja minimaalinen kuluminen, mikä eliminoi säännöllisen huollon tarpeen; etävalvonta- ja varhaisvaroitusominaisuudet vähentävät huomattavasti toimintojen ja kunnossapidon manuaalista työmäärää.

VI. Yhteenveto tapauksesta

Taajuussäätökaapit edustavat optimaalista energiaa säästävää ohjausratkaisua sellaisiin sovelluksiin kuin vesipumput, tuulettimet, keskusilmastointijärjestelmät, teollisuuden kokoonpanolinjat, jatkuvapaineinen vesihuolto ja jäteveden käsittely. Tähtikolmio- tai pehmeäkäynnistysmenetelmiin verrattuna ne tarjoavat keskeisiä etuja, kuten portaaton nopeudensäädön, tarkan prosessin hallinnan, huomattavan energiansäästön, iskutonta pehmeän käynnistyksen ja pysäytyksen sekä älykkään järjestelmäintegraation. Ne eivät ainoastaan ​​ratkaise laitteiden käynnistykseen liittyviä turvallisuusriskejä, vaan myös optimoivat tuotantoprosesseja ja alentavat sähkökustannuksia tehden niistä standardin ja olennaisen osan energiaa säästäviin jälkiasennuksiin teollisuudessa ja kuntasektorilla.
