APF Active Power -suodatinkaappi

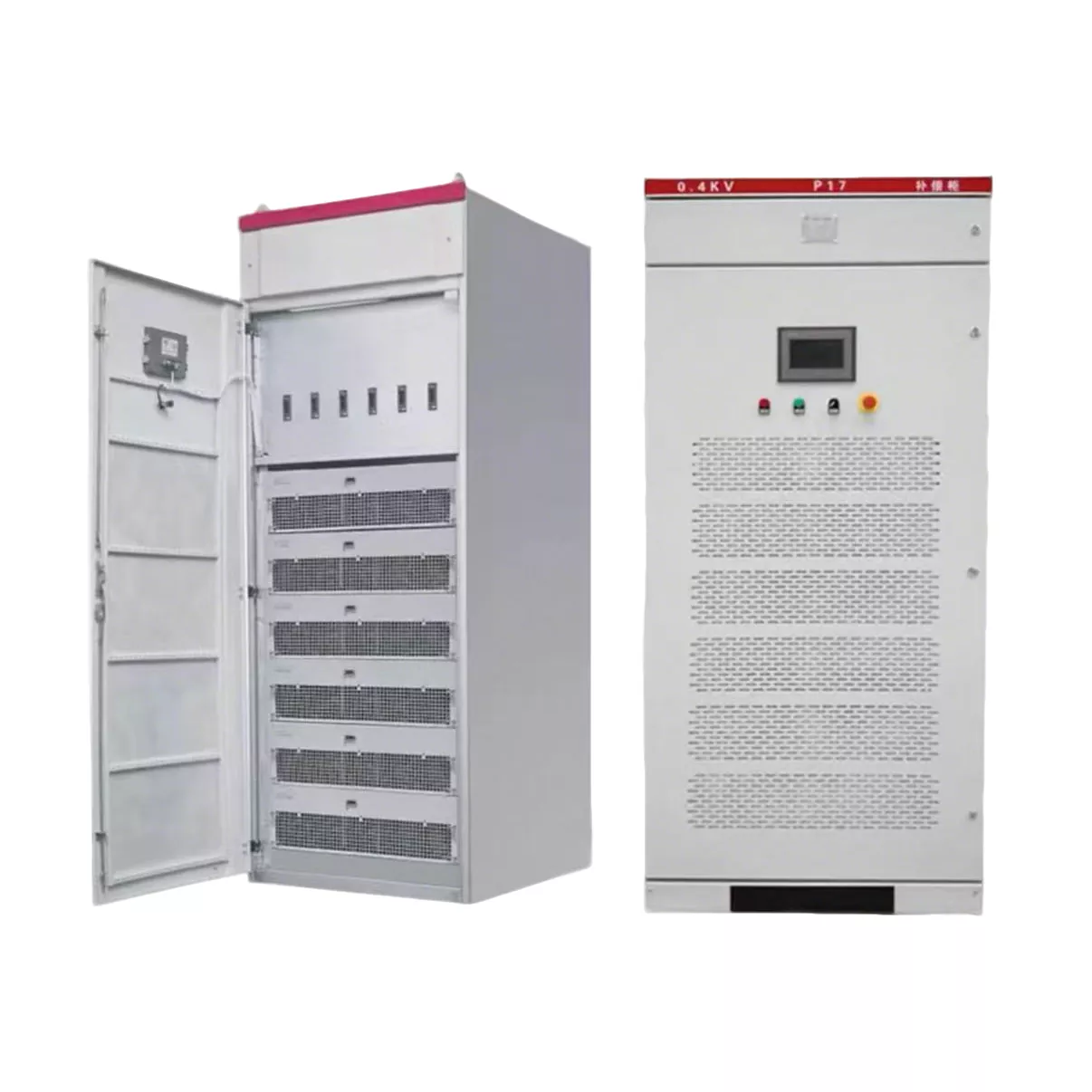

Junray Electrical APF Active Power -suodatinkaappi on suunniteltu poistamaan epälineaaristen kuormien, kuten taajuusmuuttajien, tasasuuntaajien ja UPS-järjestelmien, aiheuttama harmoninen saaste. Se tarjoaa reaaliaikaisen harmonisen kompensaation 2.–50. harmonisten kertalukujen välillä, jolloin saavutetaan ≥95 %:n lievennystehokkuus ja vähennetään harmonisia kokonaissäröjä (THDi) GB/T 14549- ja IEEE 519 -standardien rajoihin. Tämä suojaa muuntajia, kaapeleita, kondensaattoreita ja herkkiä loppupään laitteita ylikuumenemiselta, ennenaikaiselta vanhenemiselta tai vioittumiselta. Kaappi on lattiassa, IP4X-luokiteltu, ja siinä on useita sisäänrakennettuja suojauksia, kuten ylijännite-, alijännite-, ylivirta- ja ylilämpötilasuojat. Soveltuu tuotantolaitoksiin, kemianlaitoksiin, datakeskuksiin ja suuriin infrastruktuuriprojekteihin.

Miksi tehtaallasi tarvitsee kiireesti dynaamista hallintaa?

Epälineaaristen kuormien, kuten taajuusmuuttajien ja tasasuuntauslaitteiden, laajan käytön myötä sähköverkon harmoninen saastuminen on muuttunut yhä vakavammaksi. Tämä ei ainoastaan ​​aiheuta muuntajien ylikuumenemista ja nopeuttaa kaapeleiden ikääntymistä, vaan voi myös johtaa kondensaattorien räjähdyksiin, releen suojaushäiriöihin ja muihin vakaviin onnettomuuksiin. Suoremmat taloudelliset tappiot johtuvat tehonsyöttöosaston määräämistä "harmonisista sakoista". Perinteiset passiiviset suodattimet voivat kohdistaa vain tietyille taajuuksille ja ovat alttiita resonanssiin järjestelmän impedanssin kanssa, mikä aiheuttaa toissijaista saastumista. APF Active Power -suodatinkaappimme käyttää edistynyttä dynaamista hallintatekniikkaa. Se on kuin sähköverkon "puhdistin", joka pystyy tarkkailemaan reaaliaikaisesti virran aaltomuotoja, tunnistamaan ja generoimaan automaattisesti kompensoivia virtoja, joiden amplitudi on sama ja vastakkainen harmonisten amplitudien kanssa. Tämä "myrkyn käyttäminen myrkyn torjumiseen" -lähestymistapa voi eliminoida täysin harmonisten yliaaltojen vaikutuksen, hallita harmonisten kokonaissäröjen määrää kansallisen standardialueen sisällä ja antaa sinun sanoa hyvästit sakoille ja laitteiden loppuunpalamisvaaralle.

Ydin etu

Tämän APF Active Power -suodatinkaapin ydinarvo on sen korkea dynaaminen vastekyky ja erittäin tarkka ohjausvaikutus. Ensinnäkin siinä on täyden alueen harmonisten säätökyky, joka pystyy suodattamaan pois yli 95 % harmonisista, mukaan lukien yleiset 5. ja 7. harmoniset sekä korkeamman asteen harmoniset 2. ja 50. välillä. Toiseksi se parantaa merkittävästi tehon laatua säätelemällä yliaaltoja, vähentämällä johtohäviöitä ja lisäämällä muuntajien tehollista kuormitusta, mikä vastaa muuntajan kapasiteetin laajenemista. Vielä tärkeämpää on, että se voi tehokkaasti suojata herkkiä loppupään laitteita ja pidentää moottoreiden ja taajuusmuuttajien käyttöikää. Monilla tehtailla ensimmäisen kuukauden aikana tämän laitteen asennuksen jälkeen saavutetut sähkönsäästöt ja sakkojen välttäminen kattavat usein huomattavan osan laitekustannuksista, mikä johtaa erittäin korkeaan sijoitetun pääoman tuottoprosenttiin.

Junray Electricalin sitoutuminen

Kokeneena valmistajana, jolla on kansainväliset sertifikaatit, kuten ISO, CE ja CCC, Junray Electrical on hyvin tietoinen teollisuusympäristöjen ankaruudesta. Tämä APF Active Power -suodatinkaappi on muotoiltu lattialle, ja sen suojaustaso on IP4X, ja se sopii erilaisiin jakeluhuoneympäristöihin. Sisätiloissa on käytetty korkealaatuisia APF-aktiivisia suodatinmoduuleja yhdistettynä standardoituun tehon ja heikkovirran erotusjohdotustekniikoihin, mikä varmistaa järjestelmän sähkömagneettisen yhteensopivuuden ja vakauden. Laitteessa on tehokkaat älykkäät tunnistusominaisuudet, jotka mukautuvat automaattisesti kuormituksen muutoksiin ilman toistuvia manuaalisia säätöjä. Samaan aikaan meillä on sisäänrakennettuja useita suojamekanismeja, kuten ylijännite-, alijännite-, ylivirta- ja ylilämpötilasuoja. Jos järjestelmässä ilmenee poikkeavuuksia, se sammuu automaattisesti ja antaa hälytyksen. Erityinen jäähdytys- ja ilmanvaihtorakenne varmistaa, että moduulit pysyvät rauhallisina ja vakaina pitkienkin suuren kuormituksen aikana.

Laajalti sovellettavat skenaariot

APF Active Power -suodatinkaappiamme käytetään laajalti paikoissa, joissa on erittäin korkeat vaatimukset sähkönlaadulle. Se on välttämätön "sähköverkon vartijana" tuotantolaitoksissa, joissa on suuri määrä taajuusmuuttajia, kemiantehtaissa, jotka on varustettu tasasuuntauslaitteilla, ja datakeskuksissa, joissa on suuri datatiheys. Suurissa infrastruktuuriprojekteissa se pystyy hallitsemaan tehokkaasti myös rakennuslaitteiden synnyttämiä harmonisia häiriöitä. Junray Electricalin valitseminen tarkoittaa kumppanin valitsemista, joka ymmärtää teknologiaa ja arvostaa laatua. Tarjoamme koko prosessipalvelun valinnasta, asennuksesta jälkimyyntiin, varmistaen, että sähkönjakelujärjestelmäsi saavuttaa optimaalisen tilan.

Tekniset tiedot

Tapaustutkimus

Tämä hanke koskee kunnallista jätevedenpuhdistamoa. Tärkeimpiä kuormia ovat tulovesipumput, paluupumput, ilmastuspuhaltimet ja lietteen vedenpoistolaitteet. Kaikissa laitteissa käytetään taajuusmuuttajaa (VFD) ja pehmokäynnistimiä nopeuden säätöön, mikä edustaa tyypillistä skenaariota, johon liittyy korkean intensiteetin epälineaarisia kuormia.

Ongelmia tunnistettu

Laitoksen alkuperäinen pienjännitesähkönjakelujärjestelmä oli varustettu vain tavallisilla loistehon kompensointikondensaattoriparistoilla ja siitä puuttui yliaaltojen vaimennuslaitteisto. Pitkäaikainen käyttö johti erilaisiin virranlaatuongelmiin, jotka usein häiritsivät jatkuvaa tuotantoa, mikä loi kiireellisen tarpeen asentaa Active Power Filters (APF) -suodattimet kattavaa lieventämistä varten.

Vakava harmoninen vääristymä: Paikan päällä suoritetut virranlaadun testaukset paljastivat virran kokonaisharmonisen vääristymän (THDi) 27,6 % pienjännitepuolella, ja hallitsevat ominaiset harmoniset 5., 7., 11. ja 13. asteella – tasoilla, jotka ylittivät reilusti sallitut rajat.

Usein esiintyvä kondensaattoripankkivika: Loistehon kompensointikondensaattorit kärsivät usein pullistumisesta, dielektrisestä rikkoutumisesta ja laukeamisesta, minkä vuoksi ne eivät kyenneet kytkeytymään kunnolla. tuloksena oleva alhainen tehokerroin aiheutti riskin tehokertoimen oikaisumaksuihin perustuvista taloudellisista seuraamuksista.

Laitteiden vakava ylikuumeneminen: Pienjännitekiskoissa, voimakaapeleissa ja muuntajissa havaittiin epänormaalia lämpötilan nousua, mikä kiihdytti kaapelin eristyksen vanhenemista ja aiheutti palovaaran.

Epävakaat automaatiojärjestelmät: PLC:t, instrumentointi ja online-valvontalaitteet kärsivät harmonisista häiriöistä, jotka johtivat datan vaihteluihin ja epänormaaleihin lukemiin, mikä ajoittain aiheutti prosessien lukitusten virheellisen laukaisun.

Jakokaappien häiritsevä laukeaminen: Yliaallot aiheuttivat liiallista nollasekvenssiä ja vääristyneitä virtoja, mikä johti usein pienjännitekatkaisijoiden ja maavuotosuojalaitteiden häiritseviin laukaisuihin, mikä häiritsi jatkuvaa jäteveden käsittelyä.

Ratkaisu

Pienjännitejakeluhuoneen 0,4kV päävirtakiskoon asennettiin kuormitusominaisuuksien ja harmonisten testitietojen perusteella 300A APF aktiivinen suodatuskaappi keskitetysti rinnakkain. Tämä kokoonpano käyttää rinnakkaisliitäntää, joka vähentää dynaamisesti harmonisia yliaaltoja kaikilla taajuusalueilla ja tarjoaa samalla dynaamisen loistehokompensoinnin ja vaimentaa verkon resonanssia. Laitteen tekniset tiedot:

Malli: Pienjännitteinen aktiivinen tehosuodatin (APF-300A/380V)

Asennuspaikka: 0,4kV pienjännitepääjakohuone

Kompensointimenetelmä: Reaaliaikainen rinnakkainen aktiivinen lievennys

Lieventämisalue: Täyden spektrin harmoniset (2. - 50. asteet); samanaikainen harmoninen vaimennus ja dynaaminen loistehokompensointi

vasteaika: ≤5ms; yhteensopiva VFD-puhaltimien ja pumppujen dynaamisten vaihtelevien kuormien kanssa

Harmoninen yhteensopivuus: System THDi laskettu 27,6 prosentista alle 8 prosenttiin

Tulokset

Kondensaattorikotelon vikojen täydellinen ratkaisu: Eliminoitu harmoninen resonanssihäiriö; kondensaattorit eivät enää pullistu tai laukea; loistehon kompensointijärjestelmä toimii vakaasti.

Merkittävä lasku laitteiden lämpötilan nousussa: Muuntajien, virtakiskojen ja kaapeleiden lämmitysongelmat paranivat huomattavasti; eliminoitu riskit pitkäaikaisesta hajoamisesta korkeassa lämpötilassa; pidensi sähkönjakelulaitteiden käyttöikää.

Vakaa automaation ohjausjärjestelmä: Harmoniset häiriöt täysin eliminoitu; PLC:istä, antureista ja online-valvontainstrumenteista saadut tiedot pysyivät vakaina ilman epäsäännöllisiä vaihteluita tai vääriä lukituslaukaisuja.

Parannettu virransyötön luotettavuus: Täysin ratkaistu ongelmat, jotka liittyvät pienjännitekytkimien häiritsevään laukaisuun; taattu jatkuva, vakaa 24 tunnin toiminta jätevedenkäsittelyprosessissa; esti tuotannon seisokit.
