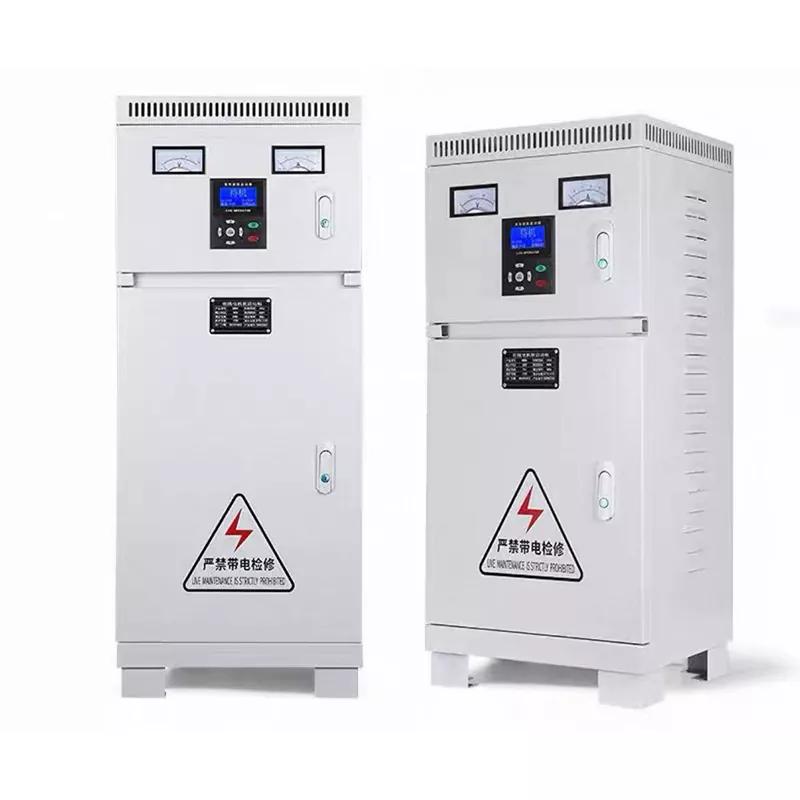

Koneen puoleinen ohjauslaatikko

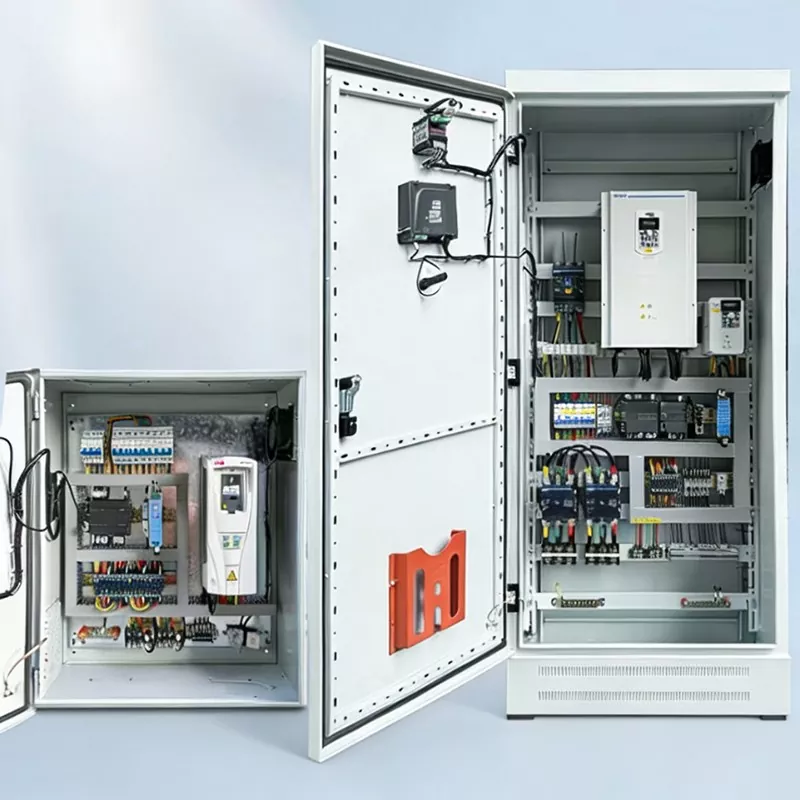

Kun monet yritykset käyttävät suuritehoisia ja raskaasti kuormittavia moottoreita, kuten murskaimia ja kuulamyllyjä, ne kohtaavat usein dilemman: tähti-kolmio-käynnistysmomentti on riittämätön, mikä tekee raskaan laitteiston käynnistämisen mahdottomaksi eikä normaaliin käynnistykseen; vaikka taajuudensäätökaappi voi täyttää vaatimukset, se on kallis ja skenaarioissa, joissa ei vaadita nopeuden säätöä, vaan vain raskaan kuorman käynnistystä, se on epäilemättä kustannusten haaskausta. Konepuolen ohjausyksikkö on syntynyt, joka vastaa tarkasti suuritehoisten raskaan kuormituksen moottoreiden käynnistysvaatimuksia ja ottaa huomioon sekä käynnistyksen suorituskyvyn että kustannusten hallinnan.

Tekniset tiedot

Mitkä ovat tärkeimmät myyntivaltit?

Ainutlaatuisena käynnistyslaitteena erittäin suuritehoisille raskaille moottoreille, koneenpuoleinen ohjauslaatikko tarjoaa useita etuja, jotka puuttuvat suoraan todellisen käytön käytännön kipupisteisiin:

Itsekytketty jännitteenalennus, puolittaa verkon ylijännitteen vaikutuksen: Varustettu korkealaatuisilla itsekytkentämuuntajilla, se voi pienentää käynnistysvirran tarkasti 1/4:een suorasta käynnistyksestä, joka on jopa pienempi kuin 1/3 tähti-kolmiokäynnistyksestä, mikä vähentää merkittävästi verkkoon kohdistuvaa vaikutusta käynnistyksen aikana ja välttää häiriöitä muiden laitteiden normaaliin toimintaan. Se soveltuu erilaisten erittäin suuritehoisten moottoreiden pitkäaikaiseen vakaaseen käynnistykseen.

Suuri vääntömomentti käynnistys, helppo käynnistää raskaat kuormat: Käynnistysmomentti voi olla 60 % suorasta käynnistyksestä, mikä ylittää huomattavasti tähti-kolmiokäynnistyksen vääntömomentin. Raskaiden laitteiden, kuten murskaimien ja kuulamyllyjen, osalta se ratkaisee täysin ongelman, että tähti-delta-aloitus ei pysty liikkumaan, mikä varmistaa sujuvan käynnistyksen ja riittävän tehon sekä varmistaa, että laitteet voidaan ottaa nopeasti käyttöön.

Laaja tehosovitus, laajempi kattavuus: Nimellistehoa voidaan säätää 15 kW:sta 800 kW:iin, ja räätälöintiä tuetaan. Se on suurempi kuin tähti-kolmiokäynnistyskaapin tehoalue, ja se kattaa täydellisesti erilaisia ​​erittäin suuritehoisia raskaan sarjan moottoreita. Olipa kyseessä pienet raskaat laitteet tai suuret teollisuusyksiköt, se voidaan sovittaa tarkasti yhteen.

Useita suojauksia, vakaa toiminta ja huolettomampi: Integroitu useisiin suojatoimintoihin, kuten ylikuormitus-, ylivirta-, ylijännite-, alijännite- ja ylilämpötilasuojaustoimintoihin, se voi seurata laitteiden toimintatilaa reaaliajassa. Epänormaalin ilmetessä se pysäyttää koneen automaattisesti ja suojaa moottoria ja itsekytkentämuuntajaa, mikä vähentää laitevaurioiden riskiä ja alentaa myöhemmän huollon kustannuksia. Toiminta on luotettavampaa.

Kustannustehokas valinta 50 % alennuksella: Taajuusmuunnoskaappiin verrattuna hinta on suoraan alennettu 50 %. Redundanttisiin nopeudensäätötoimintoihin ei tarvitse kuluttaa suuria summia. Se on optimoitu vain raskaan kuormituksen käynnistysvaatimuksiin, jolloin ostajat voivat saada sopivamman käynnistysratkaisun halvemmalla ja säästää merkittävästi hankintabudjettia.

Rakennesuunnittelun edut

Junray Electrical on ollut syvästi mukana käynnistyslaitteiden tutkimuksessa ja tuotannossa. Se noudattaa ammattimaisen laadun toimittamista ostajille. Jokainen koneen puoleisen ohjauslaatikon yksityiskohta on viimeistelty huolellisesti, mikä tasapainottaa käytännöllisyyden ja kestävyyden. Se on varustettu korkealaatuisella automaattisella kytkentämuuntajalla, ja ydinkomponentit ovat laadukkaita, mikä varmistaa vakaan jännitteenalennuskäynnistyksen ja riittävän vääntömomentin; se on myös varustettu tarkalla aikareleellä, joka voi automaattisesti vaihtaa käynnistystilan ilman manuaalista puuttumista, mikä varmistaa tarkkuuden ja luotettavuuden; erityinen lämmönpoistokanavarakenne poistaa nopeasti laitteiden toiminnasta syntyneen lämmön ja estää komponenttien vanhenemisen ylikuumenemisen vuoksi; standardoitu johdotusprosessi erottaa teho- ja ohjauspiirit, on vaaka- ja pystysuora, mikä helpottaa huoltoa ja täyttää sähköturvallisuusstandardit.

Mitkä ovat käytännön soveltamisskenaariot?

Erinomaisen käynnistyssuorituksensa ja laajan sopeutumiskykynsä ansiosta koneenpuoleisesta ohjauslaatikosta on tullut vakiokäynnistyslaitteisto useille erittäin suuritehoisille raskaille moottoreille, jotka mukautuvat tarkasti useisiin teollisuusskenaarioihin. Murskauskoneen skenaariossa se sopii erittäin suuritehoisten murskauskoneiden raskaaseen käynnistykseen, mikä tarjoaa riittävän tehon ja sujuvan käynnistyksen; kuulamyllyskenaariossa se voi helposti ohjata kuulamyllyn raskaan kuorman käynnistystä, mikä ratkaisee tehon riittämättömyyden ongelman tähtikolmion käynnistyksessä; suuritehoisessa vesipumppuskenaariossa se soveltuu erittäin suuritehoisten vesipumppujen raskaaseen käynnistykseen, mikä varmistaa vesihuolto- ja viemärijärjestelmien vakaan toiminnan; suuritehoisessa tuulettimessa se soveltuu erittäin tehokkaiden puhaltimien käynnistämiseen, mikä vähentää verkkovaikutusta ja varmistaa puhaltimien sujuvan toiminnan täyttäen täysin teollisuuden raskaan kuormituksen käynnistysvaatimukset.

Välitön osto

Valitse yhteensopiva, luotettava ja kustannustehokas raskaaseen käyttöön tarkoitettu moottorin käynnistyslaite, joka on avain kustannusten vähentämiseen ja tehokkuuden parantamiseen. Junray Electrical on kehittänyt ja valmistanut koneenpuoleisen ohjausyksikön. Se varmistaa laadun, tarjoaa nopean toimituksen ja erinomaisen myynnin jälkeisen palvelun, joka ratkaisee täydellisesti vaikean raskaan moottorin käynnistyksen ja korkeiden kustannusten aiheuttamat kipukohdat. Älä epäröi. Ota meihin välittömästi yhteyttä varmistaaksesi kustannustehokkaan pienjännitejakelukotelon, mikä tekee erittäin suuritehoisten raskaiden moottoreiden käynnistymisestä sujuvampaa ja toiminnasta luotettavampaa.

Jälkiasennusprojektin yleiskatsaus

I. Hankkeen tausta

Tämä hanke koskee teollisuuspuiston jätevedenpuhdistamon sähkönjakelujärjestelmän jälkiasennusta. Asema on varustettu useilla suuritehoisilla (132 kW) pääjätevesipumpuilla, jotka luokitellaan suuren inertian ja raskaan kuorman laitteiksi. Alkuperäisissä moottoreissa käytettiin suorakäynnistysmenetelmää (DOL), mikä johti massiivisiin käynnistysvirtoihin. Jokainen käynnistys aiheutti laitoksen virtakiskojännitteen äkillisen laskun, valojen välkkymisen ja muiden laitteiden pysähtymisen tai uudelleenkäynnistyksen; se laukaisi usein välittömiä ylikuormituslaukaisuja ylävirran pääkatkaisijassa ja aiheutti kontaktorin ablaatiota tai hitsausta. DOL-käynnistyksen pitkäaikainen käyttö johti moottorin käämien vakavaan ylikuumenemiseen ja lyhensi laitteiden käyttöikää, kun taas verkon vaihtelut häiritsivät lähellä olevien tarkkuusvalmistuslaitteiden toimintaa, mikä vaaransi vakavasti tuotannon vakauden ja sähköturvallisuuden.

Korkean käynnistyssyöttövirran, vakavien jännitehäviöiden ja laitteiden haavoittuvuuden ongelmien ratkaisemiseksi kaikki yksiköt korvattiin automaattimuuntajilla, joilla on alennettu jännite. Tämä lähestymistapa varmistaa raskaiden moottoreiden sujuvan käynnistyksen rajoittamalla jännitettä ja virtaa, jolloin vältetään DOL-käynnistyksen haitat ja varmistetaan sekä sähköverkon että laitteiden turvallinen, vakaa toiminta.

II. Ongelmat ennen jälkiasennusta

Massiivinen käynnistyssyöttövirta ja voimakas jännitehäviö: Suuritehoisten pumppujen suora käynnistys sai hetkelliset virrat nousemaan 5–7-kertaiseksi nimellisarvoon, mikä johti merkittäviin virtakiskojännitteen laskuihin ja häiritsi sähkölaitteita koko laitoksessa.

Toistuva ylävirran katkaisijan laukeaminen: Käynnistysylijännite laukaisi ylikuormitussuojan pääjakokaapin; yhden pumpun käynnistäminen voi aiheuttaa paikallisia sähkökatkoja ja tuotantokatkoksia koko laitoksessa.

Suuri kontaktorin ja moottorin loppuunpalamisen riski: Toistuva altistuminen suurille virtapiikeille aiheutti pääkontaktorin koskettimien irtoamisen tai hitsaamisen yhteen, kun taas moottorin käämit kärsivät korkean lämpötilan vanhenemisesta, mikä johti äärimmäisen korkeaan laitevikojen määrään.

Kyvyttömyys käynnistää/pysähdyttää usein; toiminnalliset rajoitukset: DOL-menetelmä aiheutti liiallista lämmön kertymistä, mikä teki mahdottomaksi täyttää pumppujen käynnistys- ja pysäytysvaatimuksia vaihtelevien jätevesikuormituksen (huippu- ja ruuhka-ajan ulkopuolella) vuoksi.

Huono virranlaatu ja häiriöt tarkkuuslaitteissa: Merkittävät jännitteen vaihtelut aiheuttivat virheitä ja tiedon ajautumista lähellä olevissa automaattisissa ohjauslaitteissa ja taajuusmuuttajalaitteissa (VFD), mikä vaaransi tuotannon tarkkuuden.

III. Laitteiston kokoonpanosuunnitelma

Vastatakseen 132 kW:n suuritehoisten, raskaan kuormituksen vesipumppujen käynnistysvaatimuksiin – samalla kun tasapainotetaan taloudellinen elinkelpoisuus ja toiminnan vakaus – toimipaikka on varustettu standardoiduilla automaattimuuntajilla, joilla on alennettu jännite käynnistysohjauskaappi. Niissä käytetään kaksoisnapausta (80 % ja 65 %) alennetun jännitteen käynnistystilaa, joka vaihtaa automaattisesti alennetun jännitteen ja täysjännitteisen toiminnan välillä aikaviivereleiden kautta varmistaakseen moottorin tasaisen ja pehmeän käynnistyksen.

Ydinlaitteiden tekniset tiedot

Malli: XJ01-sarjan automaattimuuntaja, alennettu jännite -käynnistyskaappi

Yhteensopiva moottori: 380 V, 132 kW suuritehoinen kolmivaiheinen asynkroninen vesipumppumoottori

Käynnistystapa: Automaattinen muuntaja alennettu jännite, virtaa rajoittava käynnistys; valittavissa olevat kaksoisjännitehanat (65%, 80%)

Käynnistysominaisuudet: Käynnistysvirta rajoitettu 2–3 kertaa nimellisvirtaan, mikä vähentää merkittävästi verkkovaikutusta

Ohjauslogiikka: Alennettu jännite käynnistys → viivästetty stabilointi → automaattinen kytkentä täysjännitteiseen käyttöön; täysin automaattinen, valvomaton kytkentä

Suojausominaisuudet: Ylikuormitus, vaihekatkos, oikosulku, viivästetty kytkentä ja alijännitesuoja

Ydinkomponentit: Suurikapasiteettinen automaattimuuntaja, pää/valmiustilan kytkentäkontaktorit, älykäs aikaohjain, lämpöylikuormitusrele

Käyttökohteet: Raskaat laitteet, kuten suuritehoiset vesipumput, puhaltimet ja ilmakompressorit; tarjoaa erinomaisen kustannustehokkuuden verrattuna pehmokäynnistimiin tai taajuusmuuttajakäyttöihin (VFD)

IV. Sovelluksen kohokohdat

Vähentää merkittävästi käynnistysvirtaa ja stabiloi verkkojännitettä: Käyttää automaattimuuntajapohjaista alennetun jännitteen virranrajoitusta eliminoidakseen tehokkaasti 5–7-kertaisen ylijännitevirran, joka liittyy suorakäynnistykseen, estäen merkittävät virtakiskon jännitteen putoamat tai välkkymisen.

Takaa tasaisen käynnistyksen/pysäytystoiminnon ja suojaa moottorilaitteita: Pehmeä käynnistys eliminoi iskuja ja tärinää; alentaa merkittävästi moottorin lämpötilan nousua ja hidastaa käämien vanhenemista, mikä pidentää laitteiden käyttöikää.

Estää ylävirran katkaisijan laukaisun ja varmistaa jatkuvan tuotannon: Säädettävä käynnistysvirta eliminoi ylävirran suojalaitteiden häiritsevät laukaisut, mikä ratkaisee yksittäisten laitteiden käynnistämisen aiheuttamien paikallisten sähkökatkosten ongelman.

Vankka rakenne ja erinomainen kustannustehokkuus: Pehmeisiin käynnistimiin tai VFD-laitteisiin verrattuna tällä järjestelmällä on yksinkertainen rakenne, alhainen vikaantumisaste ja taloudelliset kustannukset, samalla kun se tarjoaa korkean joustavuuden vaativissa teollisuuskäyttöolosuhteissa. Täysin automaattinen toiminta ja helppo huolto: Ominaisuudet automaattinen viivästetty kytkentä täysjännitekäyttöön ilman manuaalista toimenpiteitä; yksinkertaistaa tulevaa huoltoa, käyttää tavanomaisia ​​vaihdettavia osia ja varmistaa alhaiset ylläpitokustannukset.

V. Käyttötulokset jälkiasennuksen jälkeen

Säädettävä käynnistysvirta ja vakaa verkon laatu: Moottori käynnistyy tasaisesti ilman ylijännitteitä tai jännitteen välkkymistä; tehtaan laajuiset laitteet toimivat vakaasti ilman häiriöihin liittyviä virhehälytyksiä.

Ylävirran katkaisijan laukaisun eliminointi: Useat käynnistys-pysäytystestit osoittivat, että ylävirran kytkimet eivät laukaisu vahingossa, mikä ratkaisi täysin käynnistyksen aikana esiintyviin sähkökatkoihin ja tuotantokatkoihin liittyvät ongelmat.

Moottorien ja kontaktorien vikataajuus nolla: Normaali lämpötilan nousu käynnistyksen aikana; ei kosketuseroosiota tai tarttumista; ei moottorin käämien ylikuumenemista tai vanhenemista; 100 % laitteiden eheys.

Soveltuu toistuvaan käynnistys-pysäytystoimintoihin: Täyttää pyöräilyn käynnistyksille ja pysähdyksille asetetut vaatimukset jätevedenpuhdistamolla vaihtelevien päivä-yökuormien perusteella, mikä parantaa merkittävästi toiminnallista sopeutumiskykyä.

Läpäisty sähkön vastaanottotarkastuksen ensimmäisellä yrityksellä: Käynnistyslogiikka, suojaustoiminnot ja sähkönjakelustandardit täyttivät kaikki vaatimukset, läpäisivät teollisen sähkönjakelun standardointitarkastuksen.

VI. Yhteenveto tapauksesta

Autotransformer-alennusjännitekäynnistyskaappi on yleisin ja kustannustehokkain käynnistysratkaisu suuritehoisille teollisuuspuhaltimille, -pumpuille ja -kompressoreille. Ydinperiaate: Automaattinen muuntaja vähentää jännitettä ja rajoittaa virtaa, mikä vähentää käynnistysvirran vaikutusta sähköverkkoon ja laitteisiin. Se eroaa suorakäynnistyksestä (suuri virta, vaurioittaa laitteita), pehmokäynnistimistä (häiriöille altis elektroniikka) ja taajuusmuuttajasta (korkeat kustannukset). Kestävän rakenteensa, korkean vakauden ja kohtuullisten kustannustensa ansiosta automaattinen muuntajakäynnistys on ensisijainen valinta teknisiin päivityksiin vanhemmissa tehtaissa ja tehonjakelun jälkiasennuksiin suuritehoisille, raskaasti kuormitetuille laitteille, mikä tasapainottaa tehokkaasti verkon turvallisuuden, laitteiden käyttöiän ja projektin kustannustehokkuuden.
