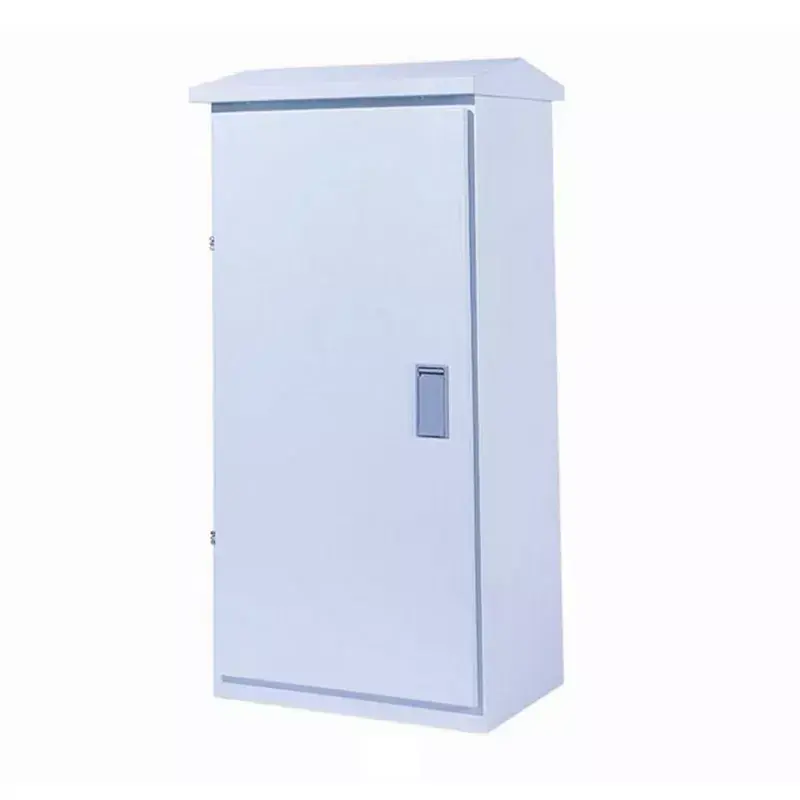

XL-21 ulkokäyttöön tarkoitettu vedenpitävä virtakaappi

Ulkokäyttöiset tehopumput, puhaltimet, murskaimet ja muut voimalaitteet, sähkönjakelun turvallisuus vaikuttaa suoraan tuotannon etenemiseen. Tavalliset sisäilmakaapit eivät kuitenkaan yksinkertaisesti pysty sopeutumaan ulkoympäristöön - ulkoilmaan sijoitettuna ne kastuvat ja ruostuvat lyhyessä ajassa. Tuulen ja sateen eroosio vaurioittaa myös sisäisiä osia, jolloin ne eivät kestä suuria virtapiirejä. Toistuvat toimintahäiriöt ja seisokit eivät ainoastaan ​​lisää ylläpitokustannuksia, vaan myös viivästyttävät rakentamisen aikataulua. XL-21 Outdoor Waterproof Power Cabinet on suunniteltu erityisesti ulkokäyttöön, sillä se puuttuu näihin kipupisteisiin ja tarjoaa vakaan ja turvallisen virranjaon takuun ulkokäyttöisille sähkölaitteille.

Tekniset tiedot

IP54 vedenpitävä muotoilu

Noudatamme tiukasti IP54-suojausstandardia yhdistämällä kalteva sateenkestävä kuomu oven karmin ympärillä olevaan tiheään tiivistävään kuminauhaan muodostaen kaksinkertaisen vedenpitävän esteen. Tämä voi tehokkaasti estää sadevesiroiskeiden ja vesihöyryn pääsyn sisään. Se voi myös ulkotiloissa rankkasateessa varmistaa, että sisäiset tehokomponentit pysyvät kuivina ja vedettöminä, mikä takaa voimalaitteiden vakaan toiminnan ja täyttää ulkoilun suojausstandardien vaatimukset.

Suuri virrankantokyky

XL-21 Outdoor Waterproof Power Cabinet tukee nimellisvirtaa 100A - 630A. Se on varustettu suurikokoisilla ja paksunnetuilla kuparikisoilla, joissa on suuri virransiirtokapasiteetti ja alhainen lämpötilan nousu. Se voi helposti tarjota virranjakelun suurille voimalaitteille, kuten ulkokäyttöisille suurille vesipumpuille, puhaltimille, murskaimille jne., jotka täyttävät erittäin suurien virtapiirien vaatimukset ja varmistavat laitteiden pitkäaikaisen vakaan toiminnan. Se sopii teollisuustason korkean virran käyttöskenaarioihin.

Iskunkestävä ja kestävä

Käytämme paksunnettuja kylmävalssattuja teräslevyjä tai 304 ruostumattomia teräsmateriaaleja (valinnat voidaan tehdä tarpeen mukaan). Kaappi on luja, kestää iskuja ja iskuvoimaa. Jopa kolhuille ja iskuille alttiissa skenaarioissa, kuten rakennustyömailla ja kaivoksissa, se ei helposti muotoile tai vaurioidu. Se on kestävä ja pitkäikäinen, ja se pystyy sopeutumaan pitkään ankariin ulkoympäristöihin, kuten auringolle ja korroosioon. Se täyttää C4-tason korroosionestostandardit ja kestää erittäin syövyttävien ympäristöjen aiheuttamaa eroosiota.

Sopeutuminen laskeutumiseen

Siinä on vakiomallinen laskurakenne, ja se voidaan sijoittaa suoraan ulkomaalle tai alustalle ilman monimutkaisia ​​asennustoimenpiteitä. Se on yhteensopiva kaikkien perinteisten tehokomponenttien kanssa. Olipa kyseessä uusi asennuspaikka tai vanhan ulkokäyttöisen virtarasia, se voidaan mukauttaa suoraan ilman johdotusmuutoksia, mikä vähentää merkittävästi rakennusaikaa ja asennuskustannuksia.

Yksityiskohtainen suunnittelu

Junray Electrical pitää erittäin tärkeänä tuotteidensa huolellista jalostusta. Sydänsuojauksesta päivittäiseen käyttöön, vesitiiviin XL-21 Outdoor Power Cabinetin jokainen malli on räätälöity vastaamaan ulkoisen sähkönjakelun vaatimuksia. Laadulla se rakentaa turvallisen puolustuslinjan. Kalteva sateenkestävä kattosuojus on yhdistetty erityiseen sateenkestävään räystäään, joka ohjaa sadeveden virtaamaan nopeasti ja estää sitä pääsemästä kaapin sisälle. Täysin suljetut korkeatiheyksiset kuminauhat estävät tehokkaasti tuulen, vesihöyryn ja pölyn, mikä parantaa vedenpitävyyttä ja pölynpitävyyttä. Suuret paksut kuparikiskot varmistavat suurten virtojen vakaan siirron ja vähentävät lämpöhäviöitä. Paksu varkaudenestolukko estää tehokkaasti sähkövarkaudet ja haitalliset vahingot ja tarjoaa kattavan suojan ulkoilman sähkönkäytön turvallisuudelle samalla kun huomioi käytännöllisyyden ja turvallisuuden.

Sovellettavat skenaariot

Erinomaisen suojan, suuren virrankantokyvyn ja kestävyysominaisuuksien ansiosta XL-21 Outdoor Waterproof Power Cabinet soveltuu laajasti erilaisiin ulkokäyttöön tarkoitettuihin sähkönjakeluskenaarioihin, ja se vastaa tarkasti eri toimialojen tarpeita. Ulkovesipumppuskenaarioissa se soveltuu ulkokäyttöisten jätevesipumppujen, vesipumppujen ja kastelupumppujen tehonjakoon, mikä varmistaa vesihuolto- ja kastelujärjestelmien vakaan toiminnan; ulkopuhallinskenaarioissa se soveltuu ulkopuhaltimien ja ilmakompressoreiden tehonjakoon varmistaen laitteiden moitteettoman toiminnan; rakennustyömaan tehoskenaarioissa se soveltuu ulkokäyttöön sähkölaitteisiin ja tilapäiseen sähkönjakoon rakennustyömailla, sillä se on kestävä ja helppo asentaa; kaivoslaitteiden skenaarioissa se soveltuu kaivosten ulkomurskaimien ja seulontalaitteiden tehonjakoon, suojaten ankarilta ympäristöiltä; ulkotehdasskenaarioissa se soveltuu ulkotehdaspajojen ja avoimien tuotantolinjojen sähkönjakeluun varmistaen sujuvan tuotannon etenemisen.

FAQ

K: Kestääkö IP54-suojaustaso sateisen sään?

V: XL-21 Outdoor Waterproof Power Cabinetin suojaustaso on IP54. Se voi tehokkaasti estää sadevesiroiskeiden ja vesihöyryn pääsyn sisään. Se on varustettu kaltevalla sateenkestävällä katolla ja täysin tiivistetyillä kumiliuskoilla. Vaikka se altistuisi kovalle sateelle ulkona, se voi varmistaa, että sisäiset komponentit eivät ole kosteat tai kastuneet, mikä takaa voimalaitteiden normaalin toiminnan ja täyttää ulkoilman suojausstandardien vaatimukset.

K: Mitä vaihtoehtoja on saatavilla kaapin materiaalille?

V: Kaapin materiaali voi olla joko kylmävalssattua jauhemaalattua terästä tai 304 ruostumatonta terästä. Molemmilla materiaaleilla on iskunkestävyys ja kestävyys. Niistä 304 ruostumattomalla teräksellä on vahvempi korroosionestokyky ja se sopeutuu täydellisesti ankariin ympäristöihin, kuten kaivoksiin ja rannoille. Se täyttää myös C4-tason korroosionestostandardit ja kestää erittäin syövyttävissä ympäristöissä tapahtuvaa eroosiota, eikä se ole altis ruosteelle tai vaurioille.

K: Onko meidän johdotettava uudelleen, kun vaihdetaan vanha laatikko?

V: Ei, tämä tuote on yhteensopiva kaikkien tavanomaisten tehokomponenttien kanssa ja se on mitoitettu sopimaan tavallisiin ulkokäyttöön tarkoitettuihin teholaatikoihin. Olipa kyseessä uusi asennus tai vanhan laatikon vaihtaminen, se voi olla suoraan yhteensopiva ilman, että alkuperäistä johdotusta tarvitsee muuttaa. Asennus on kätevää ja säästää rakentamisaikaa.

K: Voiko nimellisvirtaa mukauttaa?

V: Kyllä, nimellisvirta-alue on 100A - 630A. Räätälöintiä tuetaan. Tarjoamme suurikokoisia kuparikiskoja suurella virransiirtokapasiteetilla, jotka täyttävät täydellisesti suurten voimalaitteiden, kuten ulkokäyttöisten suurten vesipumppujen ja murskaimien, sähkönjakeluvaatimukset. Se sopii teollisuustason korkean virran käyttöskenaarioihin.

Jälkiasennuksen tapaustutkimus

I. Hankkeen yleiskatsaus

Tämä hanke käsittää kunnallisen kaupunkipuiston maiseman parantamisen ja peruskorjauksen. Sivustolla on suuritehoisia kuormia – kuten suuret musiikkisuihkulähdepumppusarjat, maisemavalaistus, ulkoilmapoistolaitteet ja kastelupumput – ja kaikki voimalaitteet on asennettu ulos järven lähelle, viheralueille ja avoimille alueille. Alkuperäisistä vakiomallisista sisävirtakaapeista ja yksinkertaisista peltikoteloista puuttui riittävä tunkeutumissuoja; ne eivät kestäneet altistumista sateelle, voimakkaalle auringonvalolle, korkealle kosteudelle ja syövyttävälle järvisumulle. Toistuvat toimintahäiriöt – mukaan lukien veden sisäänpääsy, kosteuden aiheuttama katkaisijan laukeaminen, terminaalien korroosio ja laitteiden seisokit – häiritsivät vakavasti puiston maisemajärjestelmiä ja aiheuttivat sähköiskun ja sähköpalojen vaaran.

Raskaiden ulkovoimalaitteiden pitkäaikaisen ja turvallisen toiminnan varmistamiseksi kaikki yksiköt vaihdettiin sateen- ja korroosionkestäviin XL-21 ulkokäyttöön tarkoitettuihin sähkönjakelukaappeihin. Nämä kaapit käsittelevät keskitettyä sähkönjakelua, ylikuormitus- ja oikosulkusuojausta sekä suuritehoisten pumppujen, valaistuksen ja maisemalaitteiden paikallisohjausta, mikä takaa puiston maisemajärjestelmien vakaan ympärivuotisen toiminnan.

II. Jälkiasennusta edeltävät ongelmat

Riittämätön suojaus ja toistuva veden sisäänpääsy sateen aikana: Tavallisista sisäkaapeista puuttuivat sadesuojat ja kaksikerroksinen vedeneristys; sade ja sumu tunkeutuivat koteloihin aiheuttaen kosteuden aiheuttamia oikosulkuja ja katkaisijoiden ja kontaktorien laukaisua.

Vaikea korroosio korkeasta kosteudesta järven lähellä: Järven korkeat kosteustasot ja merkittävät vuorokauden lämpötilan vaihtelut aiheuttivat tavanomaisten rautakaappien nopean ruostumisen ja kuoriutumisen; läpi ruostuneet pohjalevyt paljastavat jännitteisiä sähkökomponentteja.

Kyvyttömyys käsitellä raskaita ulkokuormia: Vanhoissa, yksinkertaisissa kaapeissa oli epäjärjestynyt sisäinen asettelu ja huono virrankantokyky; suuritehoiset pumput kokivat usein ylikuumenemista, löystyneitä liitäntöjä ja sammutuksia käynnistyksen ja käytön aikana.

Kondensoitumisesta ja veden kertymisestä johtuvat ohjaushäiriöt: Lämpötilan vaihteluista johtuva merkittävä sisäinen kondensaatio aiheutti releiden ja ohjauspiireissä toimintahäiriöitä, mikä johti suihkulähteiden ja valaistusjärjestelmien epätasaiseen toimintaan.

Suuret käyttöriskit ja vikatiheys: Toistuvat laitteisto- ja sähkökatkot kunnossapidon vuoksi häiritsivät puiston ulkonäköä ja johtivat jatkuvasti korkeisiin käyttö- ja ylläpitokustannuksiin. III. Laitteiston kokoonpanosuunnitelma

Vastatakseen kunnallisen puiston ulkoympäristön vaatimuksiin – joille on ominaista korkea kosteus, syövyttävät olosuhteet ja raskas tehokuormitus – sivusto on varustettu standardoiduilla XL-21 ulkosadetiiviillä sähkönjakelukaapeilla. Näissä yksiköissä on vahvistettu vedenpitävä rakenne ja ne tarjoavat keskitetyn monipiirisen tehon, paikallisen käynnistys-/pysäytysohjauksen, ylikuormitus- ja oikosulkusuojauksen sekä vianeristysominaisuudet.

Ydinlaitteiden tekniset tiedot

Malli: XL-21 ulkona sateenkestävä ja korroosionkestävä virranjakokaappi

Sovellettava järjestelmä: 380V/220V pienjänniteverkon jakelujärjestelmä

Suojausluokitus: IP55 (sadetiivis, pölytiivis, kondensaation kestävä; kestää ulkona auringolle altistumista ja kosteutta)

Kaapin rakenne: Kaksiovinen sateenpitävä rakenne, ylempi sateenvarmistuskatos ja alhaalla vedenpitävät kaapeliholkit

Materiaali ja viimeistely: Paksutettu kylmävalssattu teräslevy, jossa sähköstaattinen jauhemaalaus ja korroosionesto/ruosteenestokäsittely; sopii korkean kosteuden, syövyttäviä järviympäristöihin

Sisäinen kokoonpano: Pääkytkin + useita haarakatkaisijoita, AC-kontaktorit, lämpöylikuormitussuoja, riviliittimet ja maadoitusjärjestelmä

Ohjaustoiminnot: Paikallinen käynnistys/pysäytys vesipumppuille ja puhaltimille, ylikuormitussuoja, oikosulkusuojaus ja vikalaukaisuinen virranerotus

Asennusmenetelmä: Ulkoasennus lattialle tai korotettu seinäasennus estääksesi upottamisen maanpinnalle kertyvän veden takia

IV. Rakentamisen ja sovellusten kohokohdat

Kaksikerroksinen vedenpitävä rakenne estää täysin veden pääsyn: Sateenpitävä ulkoovi ja tiivistetty sisäovi yhdistettynä yläsateen katoksen ja pohjavedenpitävän kaapelin läpivienteihin, jotka kestävät täysin rankkasadetta ja järvenrantasumua ja varmistavat, että sisätila pysyy pysyvästi kuivana.

Korroosionkestävä ja säänkestävä ankariin ulko-olosuhteisiin: Paksutettu korroosionestojauhepinnoite kestää UV-säteitä, kosteutta, suolasumua ja kosteutta; varmistaa, ettei se ruostu, muodonmuutoksia tai pinnoitteen kuoriu pitkäaikaisessa ulkokäytössä.

Suuri tehokapasiteetti: XL-21-vakiokaapin kompakti rakenne, suuri virransiirtokapasiteetti ja erinomainen lämmönpoisto; Suunniteltu erityisesti suuritehoisille pumppuyksiköille ja ulkokäyttöön tarkoitetuille laitteille ylikuumenemisen tai löystyneiden liitosten poistamiseksi.

Useat sähkösuojaukset takaavat käyttöturvallisuuden: Kattava suojaus oikosulkuja, ylikuormituksia, vaihehäviöitä ja lämpöylikuormituksia vastaan; Yksipiiristen vikojen riippumaton eristäminen varmistaa, että muiden laitteiden toiminta pysyy ennallaan. Järjestetty asettelu ja kätevä O&M: Siisti sisäinen johdotus, kerrostettu ja kaavoitettu konfiguraatio ja selkeät merkinnät tekevät ylläpidosta, vianetsinnästä ja kapasiteetin laajentamisesta erittäin helppoa.

V. Toimintakyky jälkiasennuksen jälkeen

Kosteuteen liittyvien vikojen täydellinen ratkaisu: Huolimatta runsaista kausittaisista sateista ja vuorokausivaihteluiden aiheuttamasta kondensaatiosta, kotelon sisäpuoli pysyy kuivana ja pölyttömänä ilman kosteuden aiheuttamia laukaisuja tai oikosulkuja.

Vakaa laitteiden toiminta ilman seisokkeja: Suihkulähdepumput, maisemavalaistus ja kastelulaitteet käynnistyvät ja pysähtyvät sujuvasti; Selittämättömiä seisokkeja tai toimintahäiriöitä ei ole esiintynyt vuoden aikana, mikä varmistaa johdonmukaisen ja vaatimustenmukaisen maisematoiminnan.

Ehjä kotelon eheys: Huolimatta pitkäaikaisesta käytöstä kosteassa ympäristössä järven rannalla, kotelossa ei ole ruostetta, maalin hilseilyä tai muodonmuutoksia, mikä säilyttää erinomaisen rakenteellisen ja esteettisen kunnon.

Sähköturvallisuusriskien poistaminen: Täysin suljettu eristys varmistaa, ettei jännitteisiä osia ole paljaana, mikä estää tehokkaasti vuotojen, sähköiskujen ja sähköpalojen riskit.

Merkittävä vähennys O&M-kustannuksissa: Laitteessa on erittäin alhainen vikasuhde, mikä eliminoi toistuvien korjausten tai osien vaihdon tarpeen ja vähentää merkittävästi O&M-työkuormaa.

VI. Yhteenveto tapauksesta

Ulkokäyttöön tarkoitettu sateenkestävä sähkönjakelukaappi (XL-21 ulkomalli) on erikoislaite, joka on suunniteltu kunnallisiin maisemiin, ulkopumppaamoihin, julkisiin aukioihin ja ulkokäyttöön teollisuusvoimakuormiin. Se eroaa tavallisista mittarilaatikoista tai sisätilojen jakelukaapeista, ja se tarjoaa etuja, kuten raskaan virranjakelun, kaksikerroksisen sadesuojan, korroosion- ja säänkestävyyden sekä korkean tunkeutumissuojauksen (IP). Erityisesti suunniteltu ratkaisemaan korkean kosteuden, voimakkaan auringonoton ja sateen eroosion aiheuttamia laitevikoja, ja se toimii välttämättömänä vakiovarusteena ulkoisten sähkönjakelujärjestelmien turvalliselle ja vakaalle toiminnalle.
