Star-Delta Starter ohjauskaappi

Junray Electrical Star-Delta Starter Control Cabinet on kustannustehokas alennettu jännite käynnistysratkaisu, joka on suunniteltu erityisesti suuritehoisille moottoreille, jotka eivät vaadi nopeuden säätöä. Hyödyntämällä tähtikolmio-käynnistystekniikkaa se pienentää käynnistysvirran kolmasosaan suorakäynnistystasosta, mikä eliminoi tehokkaasti verkkojännitteen laskut, mekaaniset iskut ja liiallisesta käynnistysvirrasta johtuvat laitevauriot. Yksinkertaisen ja vankan rakenteensa ansiosta se tarjoaa huomattavasti paremman luotettavuuden ja pienemmät vikatiheydet verrattuna taajuusmuuttajaan, samalla kun se maksaa noin 60 % vähemmän. Nimellisteho vaihtelee 15 kW:sta 315 kW:iin IP40-suojauksella, mikä tukee sekä lattia- että seinäasennusta. Soveltuu suuritehoisiin sovelluksiin, kuten vesipumppuihin, puhaltimiin, ilmakompressoreihin ja kuljetinhihnoihin teollisuus-, kunnallis- ja kaupallisissa olosuhteissa, joissa sujuva käynnistys ja laitteiden suojaus ovat kriittisiä.

Kehitetty erityisesti suuritehoisille moottoreille

Kun monet yritykset käyttävät suuritehoisia moottoreita, ne kohtaavat kaksi keskeistä ongelmaa: Ensinnäkin, kun moottori käynnistetään suoraan, käynnistysvirta on liian suuri, mikä ei pelkästään vaikuta voimakkaasti sähköverkkoon ja vaikuttaa muiden laitteiden normaaliin toimintaan, vaan myös vahingoittaa helposti moottoria aiheuttaen laitevaurioita ja tuotannon pysäyttämisen; Toiseksi käynnistysvirran ongelman ratkaisemiseksi taajuusmuunnoksen ohjauskaapin käyttö on liian kallista. Skenaarioissa, joissa ei vaadita nopeuden säätöä, mutta on vain vähennettävä käynnistysvirtaa, kustannukset ovat erittäin alhaiset, mikä johtaa kustannushukkaan.

Star-Delta Starter Control Cabinet on suunniteltu juuri tämän kipukohdan korjaamiseksi. Se on kehitetty erityisesti suuritehoisille moottoreille, ilman monimutkaisia ​​rakenteita, sillä voidaan saavuttaa tehokas jännitteenalennuskäynnistys tasapainottaen käytännöllisyyttä ja taloudellisuutta ja se täyttää täydellisesti erilaisten suuritehoisten moottoreiden käynnistystarpeet, jotka eivät vaadi nopeuden säätöä.

Tekniset tiedot

Ydin etu

Pienennä jännitettä käynnistyksen aikana suojellaksesi sähköverkkoa ja tehdäksesi moottorista kestävämmän

Käynnistyksen aikana otetaan käyttöön tähti-kolmio-kytkentämenetelmä, joka voi pienentää käynnistysvirran tarkasti 1/3:een suorasta käynnistysvirrasta. Tämä eliminoi täysin suurten virtojen vaikutuksen sähköverkkoon, välttää verkon jännitteen vaihtelut, jotka vaikuttavat muihin laitteisiin, ja estää tehokkaasti moottorin palamisen liiallisesta käynnistysvirrasta, mikä pidentää moottorin käyttöikää, alentaa laitteiden vaihtokustannuksia ja ratkaisee suuritehoisten moottoreiden käynnistyksen ydinkipuja.

Kustannustehokas valinta

Verrattuna taajuusmuuttajakaappiin Star-Delta Starter Control Cabinetin hintaa on alennettu suoraan 60 %. Monimutkaisiin muuttuvataajuisiin laitteisiin ei tarvitse kuluttaa suuria summia. Skenaarioissa, joissa nopeuden säätöä ei tarvita ja vain käynnistysvirtaa on pienennettävä, se voi täyttää täysin käyttövaatimukset, mikä vähentää merkittävästi yrityksen hankintakustannuksia ja vähentää myöhempiä käyttö- ja ylläpitoinvestointeja. Sen kustannustehokkuus on paljon parempi kuin vastaavissa tuotteissa.

Yksinkertainen ja vakaa rakenne

Luopumalla monimutkaisesta taajuusmuunnosmoduulista, ottamalla käyttöön yksinkertainen ja käytännöllinen rakennesuunnittelu, se on käytön aikana vakaampi ja erittäin alhaisella vikatiheydellä. Soveltuu erityisesti skenaarioihin, joissa kuormitukset ovat vakaat ja jotka vaativat harvoin laitteiden huoltoa. Ei tarvetta toistuville seisokkeille huollon vuoksi, mikä vähentää laitevioista johtuvia tuotantokatkoksia ja parantaa tuotannon tehokkuutta.

Useita turvasuojauksia

Integroitu ylikuormitus-, ylivirta-, ylijännite- ja alijännitesuojatoimintoihin, se voi seurata moottorin toimintatilaa reaaliajassa. Kun moottorissa ilmenee poikkeavuuksia, laite sammuu automaattisesti, mikä suojaa moottoria ja siihen liittyviä laitteita tehokkaasti, estää laitevauriot, välttää mahdolliset turvallisuusriskit ja laitevikojen aiheuttamat taloudelliset menetykset ja varmistaa luotettavamman toiminnan.

Asennus on kätevää ja tehokasta.

Asennusprosessi on yksinkertainen. Ammattiteknikon ei tarvitse käyttää paljon aikaa virheenkorjaukseen. Se valmistuu nopeasti ja sopii erilaisiin nopeasti eteneviin suunnitteluprojekteihin. Se lyhentää asennusaikaa ja mahdollistaa laitteiden mahdollisimman nopean käyttöönoton, mikä parantaa projektin etenemisen tehokkuutta.

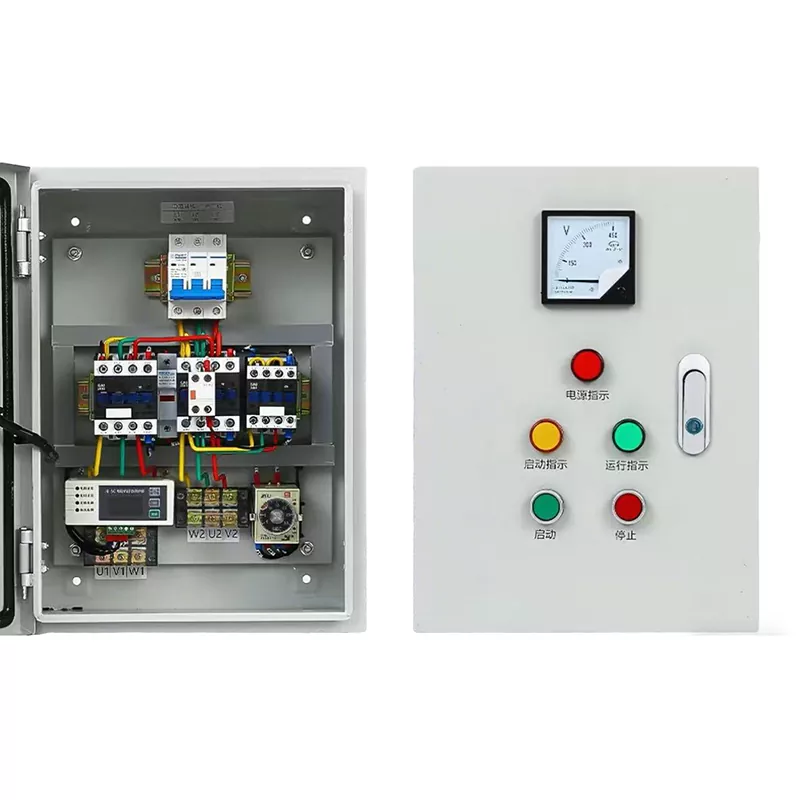

Yksityiskohtainen komponenttien purkaminen

Star-Delta Starter -ohjauskaappimme kiinnittää huomiota kaikkiin yksityiskohtiin. Se noudattaa tiukasti alan standardeja ydinkomponenteista johdotusprosessiin. Laadukkailla tuotteilla se poistaa hankintahuolet ja varmistaa pitkän aikavälin vakaan toiminnan. Se on varustettu tähti-kolmio-aloitusmoduulilla. Ydinkomponentit ovat erinomaista laatua ja voivat saavuttaa tarkasti jännitteenalennuskäynnistyksen, mikä vähentää tehokkaasti käynnistysvirtaa. Siinä on myös useita suojakomponentteja, jotka takaavat täysin moottorin toiminnan turvallisuuden ja estävät kaikki epänormaalit tilanteet. Tarkka aikarele voi automaattisesti vaihtaa tähti- ja kolmiokäynnistystilojen välillä tarkalla kytkennällä ja luotettavalla toiminnalla ilman manuaalista käyttöä. Erityinen lämmönpoisto- ja ilmanvaihtorakenne poistaa nopeasti laitteiden käytön aikana syntyvän lämmön, mikä estää komponenttien vanhenemisen ylikuumenemisen vuoksi ja pidentää laitteen käyttöikää. Vakiojohdotusprosessi varmistaa teho- ja signaalilinjojen erottamisen suoralla ja pystysuoralla johdolla, selkeällä liitinmerkinnällä, mikä helpottaa myöhempää huoltoa, ja se täyttää myös turvallisuusstandardit, mikä mahdollistaa sujuvan projektin hyväksymisen.

Kattaa erilaiset suuritehoisten moottorien käynnistysvaatimukset

Star-Delta Starter Control Cabinet, jolla on erinomainen suorituskyky ja joustava sopeutumiskyky, on laajalti käytössä useissa suuritehoisten moottoreiden skenaarioissa, jotka eivät vaadi nopeuden säätöä ja jotka vastaavat tarkasti eri teollisuudenalojen käynnistysvaatimuksia.

Suuritehoisessa vesipumpussa se sopii erilaisiin suuritehoisiin vesipumppuihin, jolloin saavutetaan tasainen paineen aleneminen ja vältetään pumpun vaurioituminen liiallisesta käynnistysvirrasta;

Suuritehoisessa tuulettimessa sitä voidaan käyttää erilaisten suuritehoisten puhaltimien käynnistämiseen, mikä vähentää käynnistysvirtaa ja varmistaa puhaltimen vakaan toiminnan;

Suuritehoisessa ilmakompressoriskenaariossa se soveltuu ilmakompressorien käynnistämiseen, kun otetaan huomioon sekä käynnistyksen sujuvuus että laitesuojaus;

Suuren tehon kuljetinhihnan skenaariossa se auttaa kuljetinhihnaa käynnistymään sujuvasti, mikä vähentää laitteiden kulumista ja parantaa kuljetustehoa;

Samalla se on yhteensopiva myös muiden erilaisten suuritehoisten moottoreiden kanssa, jotka eivät vaadi nopeudensäätöä, olipa kyseessä teollisuustuotannossa, kunnallistekniikassa tai erilaisissa prosessointitehtaissa, se voidaan mukauttaa.

Jälkiasennusprojektin yleiskatsaus

Projektin profiili

Tämä projekti sisältää kaupallisen kompleksin sammutuspumppujen sähköjärjestelmän jälkiasennuksen. Asennus sisältää 30 kW:n pääsprinkleripumpun ja painetta stabiloivan pumppusarjan. Luokan I hätäpalonsammutuskuormitukseksi luokiteltu järjestelmä vaatii korkeita vaatimuksia käynnistyksen vakaudelle, minimaaliselle ristikkoiskulle ja laitteiden luotettavuudelle.

Alkuperäisessä laitteistossa käytettiin suorakäynnistysmenetelmää (DOL). Massiivinen käynnistysvirta aiheutti usein jännitteen laskuja, valaistuksen välkkymistä ja välittömiä ylikuormituksia ylävirran katkaisimissa. Lisäksi käynnistyspurkaus vaaransi vaurioittaa pumpun mekaanista rakennetta ja lyhentää moottorin käyttöikää. Käynnistysvirran pienentämiseksi, sujuvan käynnistyksen varmistamiseksi ja sekä sähköverkon että sammutuslaitteiden suojaamiseksi järjestelmä päivitettiin Star-Delta (Y/Δ) alennettuun jännitteiseen käynnistyskaappiin, mikä täyttää iskunvaimentimen paloturvallisuusmääräykset.

Ongelmat ennen jälkiasennusta

Liiallinen käynnistyssyöttövirta: DOL-käynnistysvirta saavutti 6–7 kertaa nimellisvirran, mikä aiheuttaa usein verkkojännitteen vaihteluita ja hetkellisiä sähkökatkoksia paikan päällä oleville laitteille.

Mekaaninen iskuvaurio: Liiallinen hetkellinen vääntömomentti täysjännitteisen "kovan" käynnistyksen aikana altistaa pumpun kytkimet ja laakerit toistuvalle rasitukselle, mikä johtaa korkeisiin vikaantumissuhteisiin, meluon ja tärinään.

Ylävirran katkaisijan laukeaminen: Suuret kytkentävirrat aiheuttivat välittömiä ylikuormituksia tuleviin katkaisimiin, mikä johti satunnaisiin häiritseviin laukaisuihin ja vaaraan, että palonsammutuslaitteet eivät kytkeydy kunnolla.

Paloturvallisuuden hyväksymisstandardien noudattamatta jättäminen: Suuritehoisten palopumppujen suora käynnistys on ehdottomasti kielletty; alijännitekäynnistys on pakollinen. Alkuperäinen aloitusmenetelmä ei täyttänyt hyväksymisehtoja.

Kyvyttömyys käsitellä toistuvia käynnistys-pysäytyssyklejä: DOL-käynnistys aiheuttaa suuria lämpöhäviöitä, joten se ei sovellu toistuviin käynnistys-pysäytystoimintoihin, joita vaaditaan palojärjestelmän käyttöönoton ja kytkentätestauksen aikana.

Laitteiston kokoonpanosuunnitelma

30 kW:n palopumpun moottorin eritelmien ja sammutussähkökoodien perusteella asennettiin erityiset Star-Delta-alennusjännitteiset käynnistyskaapit. Nämä kaapit mahdollistavat Star-konfiguraation alennetun jännitteen käynnistyksen, jota seuraa automaattinen, viivästetty kytkentä Delta-täysjännitteiseen käyttöön. Niissä on suojaus ylikuormitusta, vaihehäviöitä, oikosulkuja ja lämpöongelmia vastaan ​​sekä paikallis- ja etäkytkentäohjausominaisuudet. Ydinlaitteiden tekniset tiedot

Ohjattu kuorma: 30 kW:n kolmivaiheinen sprinkleripumppumoottori

Käynnistystapa: Tähti (Y) alennetun jännitteen käynnistys → Ajastettu kytkin Delta-asentoon (Δ) nimelliskäyttöä varten

Käynnistysvirta: Alennettu kolmasosaan suorakäynnistysvirrasta; minimoi merkittävästi verkkovaikutusta

Ohjauskomponentit: Pääkontaktori, tähtipistekontaktori, käyntikontaktori, aikaviiverele, lämpöylijännitesuoja

Kytkentäaika: Älykäs 7 sekunnin viive kytkentään; optimoitu tasaiseen, kuormittamattoman pumpun käynnistysominaisuuksiin

Ohjaustoiminnot: Paikallinen manuaalinen käynnistys, etäkäynnistys palovaroittimen kytkennän kautta, toimintapalaute, vikahälytys

Suojaustoiminnot: Vaihekatkossuoja, ylikuormitussuoja, oikosulkusuojaus, lämpöylikuormitussuojaus

Jälkiasennuksen kohokohdat

Merkittävä käynnistysvaikutuksen väheneminen: Star-Delta alennetun jännitteen käynnistys rajoittaa käynnistysvirran kohtuulliselle alueelle, mikä eliminoi tehokkaasti jännitteen laskut ja verkon vaihtelut.

Erittäin sujuva käynnistys: Pehmeä käynnistys eliminoi kovia mekaanisia iskuja; vähentää merkittävästi vesivasaran vaikutuksia pumppuihin, moottoreihin ja putkiin, mikä pidentää laitteiden käyttöikää.

Vankka ja luotettava suojauslogiikka: Useat sähköiset suojakerrokset havaitsevat tarkasti vaihehäviön, ylikuormituksen ja roottorin lukitusviat ja laukaisevat oikea-aikaiset sammutukset ja hälytykset varmistaakseen laitteiden toimintavalmiuden.

Palojärjestelmän linkitystuki: Integroituu palohälyttimen ohjauspaneeliin mahdollistaakseen automaattisen käynnistyksen tulipalon aikana, etäkäynnistyksen/pysäytystoiminnon ja tilapalautteen, täysin paloturvallisuuden hyväksymisstandardien mukaisesti.

Kypsä rakenne ja alhainen vikaprosentti: Star-Delta-ohjauspiiri on yksinkertainen, vakaa, helppo huoltaa ja erittäin häiriökestävä – ihanteellinen palovarusteille, jotka ovat valmiustilassa pitkiä aikoja, mutta joiden on kytkeydyttävä välittömästi päälle tarvittaessa.

Jälkiasennuksen jälkeiset toimintatulokset

Vakaa verkkotoiminta: Syöttövirta pienenee huomattavasti; laitoksessa ei tapahdu jännitteen vaihteluita tai valon välkkymistä, eivätkä ylävirran katkaisijat laukea hetkellisten ylikuormitusten vuoksi.

Tasainen, iskuton käynnistys: Moottori ja pumppu käynnistyvät sujuvasti vähentäen merkittävästi tärinää ja melua; Putkilinjan vesivasaraan liittyvät riskit on täysin eliminoitu.

Tarkka ja luotettava suojaus: Useita testiajoja ja kytkentätestejä suoritettu onnistuneesti ilman vääriä hälytyksiä tai tahattomia toimintoja; 100 % laitteiden toiminnan eheys.

Onnistunut paloturvallisuushyväksyntä: Käynnistysmenetelmä, ohjauslogiikka ja kytkentätoiminnot noudattavat täysin paloturvallisuusjärjestelmien sähkösuunnittelusääntöjä ja läpäisevät lopullisen hyväksymistarkastuksen.

Pienemmät käyttö- ja käyttökustannukset: laitevikojen määrät ovat laskeneet merkittävästi; eliminoi toistuvien korjausten tai mekaanisten osien vaihdon tarpeen, mikä varmistaa vakaan ja luotettavan pitkäaikaisen toiminnan. Yhteenveto tapauksesta

Star-Delta-alennusjännitekäynnistyskaappi edustaa laajimmin käytettyä ja kehittyneintä käynnistysratkaisua suuritehoisille laitteille, kuten vesipumpuille, puhaltimille, teollisuusmoottoreille ja palonsammutusjärjestelmille, joiden teho vaihtelee 30 kW:sta 132 kW:iin. Yksinkertaisen rakenteen, korkean vakauden, alhaisen vikaantumisen ja erinomaisen kustannustehokkuuden ansiosta se vähentää tehokkaasti moottorin käynnistyspiikkejä ja suojaa sekä sähköverkkoa että mekaanisia laitteita. Paloturvallisuus- ja teollisuuden sähköstandardien mukainen se toimii vakiona siviilirakennuksissa, kunnallishankkeissa ja teollisuuden sähköjärjestelmissä.
