Projekteihin, jotka vaativat luotettavan pienjänniteliittimen jakelun,JunraytarjoaaJP:n jakelukaappikäytännöllinen ratkaisu sähköpiirien järjestämiseen, suojaamiseen ja ohjaamiseen. Tämä kaappi on suunniteltu sellaisiin sovelluksiin kuin maaseudun ulkoverkkoihin, asuinhankkeisiin ja pienimuotoisiin suunnittelujärjestelmiin, ja se yhdistää kompaktin rakenteen joustavaan kokoonpanoon tukemaan vakaata sähkönjakoa.
Hyvin suunniteltu jakelukaappi on enemmän kuin sähkökomponenttien kotelo. Se tarjoaa organisoidun alustan piirien suojaukselle, virranjakelulle, mittaukselle ja toiminnan ohjaukselle. JP Distribution Cabinet on sijoitettu Junrayn pienjännitejakelun tuotevalikoimaan ja se on tarkoitettu terminaalin jakelusovelluksiin, joissa tilatehokkuus, luotettava suojaus, kätevä huolto ja projektin mukautuvuus ovat tärkeitä. Tässä artikkelissa selitetään sen rooli, keskeiset ominaisuudet, sovellusskenaariot, valintanäkökohdat ja tekijät, jotka ostajien tulee arvioida ennen sopivan kaapin hankkimista.
Sisällysluettelo
- Mikä on JP-jakelukaappi?
- Miksi JP-jakelukaappi on tärkeä?
- Mitkä ovat tärkeimmät ominaisuudet?
- Missä sitä voidaan käyttää?
- Kuinka sinun pitäisi valita JP-jakelukaappi?
- JP:n jakelukaapin valintatekijät
- Asennus- ja huoltonäkökohdat
- Miksi kannattaa harkita Junraytä jakelulaitteiden hankinnassa?
- Usein kysytyt kysymykset
- Johtopäätös

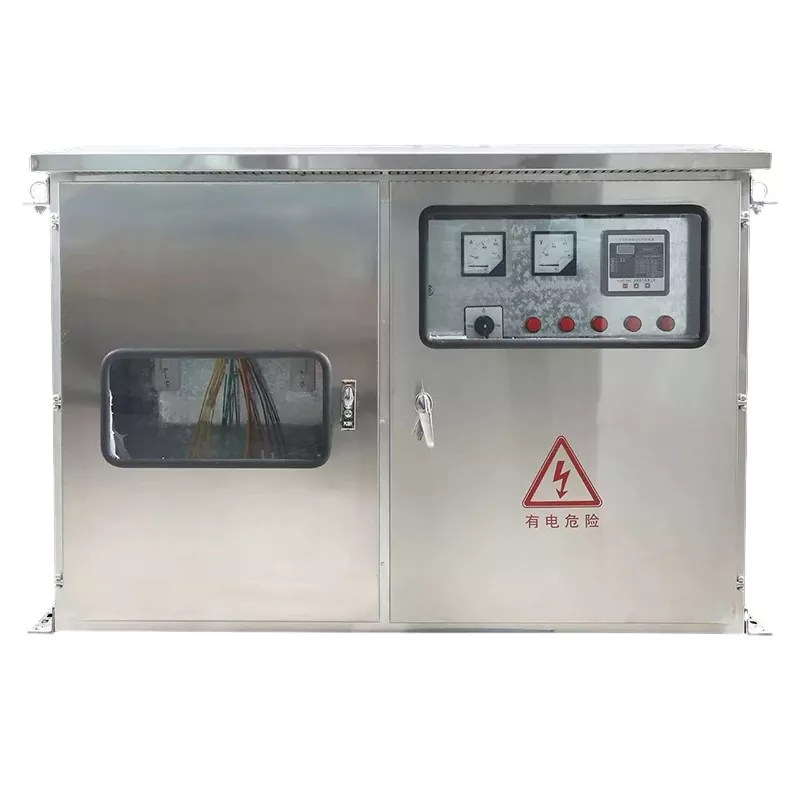

Mikä on JP-jakelukaappi?
JP:n jakelukaappi on pienjännitteinen sähkönjakelukotelo, joka on suunniteltu järjestämään ja jakamaan sähkötehoa useille lähteville piireille. Se voi integroida sähkökomponentteja, joita tarvitaan jakelussa, suojauksessa, mittauksessa ja ohjauksessa keskitettyyn kaappirakenteeseen.
Toisin kuin yksinkertainen kytkentärasia, jakokaappi voi tarjota järjestelmällisemmän järjestelyn katkaisijoita, suojalaitteita, mittareita, virtakiskoja ja muita sähkökomponentteja varten. Tämä auttaa sähköinsinöörejä ja asentajia hallitsemaan useita piirejä ja pitämään sisäisen järjestelmän järjestyksessä ja saatavilla.
Junrayn pienjännitekojeistovalikoimassa JP Distribution Cabinet on luokiteltu terminaalin jakelukokoonpanoksi. Tämä tekee siitä erityisen merkityksellisen pienemmän mittakaavan jakelutarpeisiin, mukaan lukien asuinhankkeet, pienet suunnittelulaitteistot ja maaseudun sähkönjakelujärjestelmät.
Pienjännitekojeistoja tutkiville ostajille on tärkeää ymmärtää kunkin kaappityypin käyttötarkoitus. Päätekaappi tulee valita sähkökuorman, piirien lukumäärän, ympäristöolosuhteiden, suojausvaatimusten ja asennustavan mukaan eikä pelkästään kaapin ulkonäön mukaan.
Miksi JP-jakelukaappi on tärkeä?
Sähkönjakelujärjestelmien on toimitettava tehoa samalla kun ne hallitsevat mahdollisia riskejä, kuten ylikuormitusta, oikosulkuja, vuotoja ja epänormaaleja käyttöolosuhteita. Oikein konfiguroitu jakelukaappi luo rakenteellisen rajapinnan tulevan virtalähteen ja alavirran sähkökuormien välille.
Päätoiminnot voivat sisältää:
- Virranjako:Ohjaa tulevan sähkövirran eri lähteviin piireihin.
- Piirin suojaus:Tarjoaa sopivan paikan suojalaitteille, kuten katkaisimille.
- Sähköinen organisaatio:Pitää johtimet ja komponentit järjestettyinä määriteltyyn kaappirakenteeseen.
- Valvonta:Mahdollistaa sopivien mittareiden ja valvontakomponenttien liittämisen tarvittaessa.
- Pääsy huoltoon:Tarjoaa organisoidun ympäristön pätevän henkilöstön suorittamaa tarkastusta ja huoltoa varten.
- Järjestelmäintegraatio:Helpottaa jakelu- ja suojakomponenttien yhdistämistä projektin vaatimusten mukaisesti.
Nämä toiminnot ovat erityisen tärkeitä, kun projektissa on useita kuormia, jotka on suojattava tai ohjattava itsenäisesti. Sen sijaan, että piirit jaettaisiin hajallaan olevien sähkökoteloiden kautta, keskitetty kaappi voi tehdä yleisestä jakeluarkkitehtuurista helpommin ymmärrettävän ja hallittavan.
Mitkä ovat tärkeimmät ominaisuudet?
JP-jakelukaapin todellinen kokoonpano määritetään sähkösuunnittelun ja projektin eritelmien mukaan. Useat ominaisuudet ovat kuitenkin tärkeitä arvioitaessa tämäntyyppisiä laitteita.
Strukturoitu sisäinen asettelu
Hyvin organisoitu sisäinen järjestely tarjoaa tilaa piirien suojaus- ja jakelukomponenteille ja auttaa asentajia pitämään selkeät johdotusreitit. Komponenttien oikea sijoitus voi myös yksinkertaistaa tarkastusta ja vianmääritystä.
Joustava komponenttikokoonpano
Eri projektit vaativat erilaisia suoja- ja ohjauskomponenttien yhdistelmiä. Jakokaappi voidaan siksi konfiguroida tarvittavien piirien, virranmittausarvojen, mittaustoimintojen ja asennusympäristön mukaan.
Suojaussuuntautunut muotoilu
Sähkösuojaus on yksi tärkeimmistä näkökohdista jakelulaitteissa. Kaappi tarjoaa organisoidun alustan sopivien suojalaitteiden integrointiin, jotka on valittu järjestelmän sähköisten ominaisuuksien mukaan.
Kompakti päätejakelu
Päätteen jakelusovelluksilla on usein erilaisia tilarajoituksia kuin suurissa erillisissä jakeluhuoneissa. Sopiva kaappi voi tarjota käytännöllistä piirien hallintaa lisäämättä tarpeettomasti asennuksen kokoa ja monimutkaisuutta.
Projektin mukauttaminen
Junray toteaa, että sen pienjännitekojeistovalikoima tukee mittojen, toimintojen ja teknisten parametrien mukauttamista. Tämä ominaisuus voi olla arvokas, kun projektissa on erityisiä vaatimuksia kaapin mitoille, piirijärjestelyille, suojaustasoille tai sähkökomponenteille.
Missä sitä voidaan käyttää?
JP-jakelukaapin käyttötapa riippuu sen sähkökokoonpanosta ja projektin vaatimuksista. Päätejakeluratkaisuna sitä voidaan harkita useissa skenaarioissa, joissa pienjännitetehoa on jaettava useiden suojattujen piirien kautta.
1. Maaseudun sähkönjakelu
Ulkomaan maaseudun sähköverkot voivat vaatia käytännöllisiä jakelulaitteita, jotka voivat järjestää useita lähteviä piirejä. Oikein määritelty kaappi voi tarjota keskitetyn paikan jakelu- ja suojaustoiminnoille.
2. Asuinrakennushankkeet
Asuinrakentaminen vaatii sähkönjakelujärjestelmiä, jotka pystyvät syöttämään erilaisia kuormia säilyttäen samalla asianmukaisen piirisuojauksen. Jakokaapit voivat tukea organisoitua piirien erottamista ja yksinkertaistaa sähkönhallintaa.
3. Pienet suunnitteluprojektit
Pienet kaupalliset, kunnalliset ja tekniset hankkeet eivät välttämättä vaadi laajamittaista erillisen jakeluhuoneen kojeistojärjestelmän konfigurointia. Päätekaappi voi tarjota asianmukaisesti skaalautuvan ratkaisun, kun sen sähköarvot ja ympäristönsuojelu vastaavat projektispesifikaatioita.
4. Ulkosähköasennukset
Ulkosovelluksissa ostajien tulee kiinnittää erityistä huomiota kotelon suojaukseen, korroosionkestävyyteen, lämpötilaolosuhteisiin, kosteudelle altistumiseen ja asennuspaikkaan. Nämä tekijät tulee arvioida ennen lopullista laitevalintaa.
Kuinka sinun pitäisi valita JP-jakelukaappi?
Sähkönjakelulaitteiden valinta pelkästään kaapin mittojen tai ostohinnan perusteella voi aiheuttaa ongelmia asennuksen ja käytön aikana. Hankintaryhmien tulee ensin määritellä sähköjärjestelmän tekniset vaatimukset.
- Määritä käyttöjännite.Varmista jakelujärjestelmän vaatima nimellisjännite ja varmista, että kaikki komponentit ovat yhteensopivia.
- Laske odotettu kuormitus.Määritä normaali käyttövirta ja harkitse kuorman tulevaa laajenemista tarvittaessa.
- Määritä lähtevien piirien lukumäärä.Kaapin kapasiteettia tulee riittää nykyisiin tarpeisiin ja suunniteltuihin lisäyksiin.
- Valitse sopivat suojalaitteet.Katkaisijoiden ja muiden suojakomponenttien tulee vastata sähkösuunnittelua ja koordinointia koskevia vaatimuksia.
- Arvioi asennusympäristö.Ulkoasennukset saattavat vaatia korkeampaa kotelon suojausta ja vahvempaa korroosionkestävyyttä kuin sisäkäyttöön asennetut sovellukset.
- Tarkista kaapin mitat.Varmista, että kaappi mahtuu valitut komponentit säilyttäen samalla käytännöllisen johdotuksen ja huoltotilan.
- Harkitse mukauttamista.Jos kyseessä on epästandardi projekti, ilmoita piirijärjestelyt, komponenttien vaatimukset, mitat ja ympäristöolosuhteet valmistajalle ennen tuotantoa.
JP:n jakelukaapin valintatekijät
Seuraava taulukko tarjoaa käytännön tarkistuslistan ostajille, jotka arvioivat JP-jakelukaappia projektille.
| Valintatekijä | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Nimellisjännite | Järjestelmän jännitteen ja komponenttien yhteensopivuus | Varmistaa, että kaappi sopii sähkönjakelujärjestelmään |
| Nimellisvirta | Odotettu kuormitus ja piirivirta | Auttaa estämään sopimattomien laitteiden valinnan |
| Lähtevät piirit | Alavirran piirien lukumäärä ja tyyppi | Määrittää sisäisen järjestelyn ja laajennuskapasiteetin |
| Suojaus | Katkaisijat, vuotosuojat, ylijännitesuojat ja niihin liittyvät laitteet | Tukee sähköturvallisuutta ja järjestelmän suojausta |
| Kotelon suojaus | Kosteus, pöly, sade ja ympäristöaltistus | Tärkeä ulkokäyttöön ja vaativiin asennuksiin |
| Materiaali & viimeistely | Kaapin materiaali, pinnoite ja korroosionkestävyys | Vaikuttaa mekaaniseen kestävyyteen ja käyttöikään |
| Mitat | Asennustila ja sisäinen komponenttitila | Parantaa asennuksen käytännöllisyyttä ja huoltoon pääsyä |
| Räätälöinti | Mitat, piirikokoonpano, komponentit ja toiminnot | Auttaa mukauttamaan vakiovarusteita projektikohtaisiin tarpeisiin |
Tätä tarkistuslistaa voidaan käyttää myös tarjouspyyntöä laadittaessa. Tarkkojen sähkö- ja ympäristötietojen antaminen valmistajalle tarjousvaiheessa voi vähentää spesifikaatioiden muutoksia myöhemmin hankintaprosessissa.
Asennus- ja huoltonäkökohdat
Hyvin suunniteltukin jakelukaappi vaatii oikean asennuksen ja säännöllisen tarkastuksen. Sähköasennukset tulee aina suorittaa asianmukaisesti pätevien ammattilaisten toimesta soveltuvien sähkömääräysten, projektipiirustusten ja valmistajan ohjeiden mukaisesti.
Asennus
- Tarkista kaapin malli ja sähköarvot ennen asennusta.
- Varmista, että asennuspaikassa on riittävästi tilaa käyttöä ja huoltoa varten.
- Tarkista saapuvan ja lähtevän kaapelin tekniset tiedot ennen päättämistä.
- Varmista, että suojalaitteet on valittu oikein ja sovitettu yhteen järjestelmän kanssa.
- Tarkista maadoitus- ja liitosjärjestelyt sovellettavan sähköstandardin mukaisesti.
- Tarkasta liittimet ja liitännät ennen järjestelmän virran kytkemistä.
Huolto
Huoltovaatimukset riippuvat sovelluksesta ja käyttöympäristöstä. Säännöllinen tarkastus voi sisältää kaapeliliitäntöjen, suojalaitteiden, kotelon kunnon, ylikuumenemisen, kosteuden sisäänpääsyn, korroosion ja epänormaalin sähköisen käyttäytymisen tarkastuksen.
Ulkovarusteiden osalta ympäristöaltistukseen tulee kiinnittää erityistä huomiota. Pöly, kosteus, suola, lämpötilan muutokset ja syövyttävä ilmapiiri voivat vaikuttaa sähkölaitteisiin ajan myötä. Ennaltaehkäisevä tarkastus auttaa tunnistamaan mahdolliset ongelmat ennen kuin niistä tulee toimintahäiriöitä.
Miksi kannattaa harkita Junraytä jakelulaitteiden hankinnassa?
Wenzhou Junray Electrical Co., Ltd. on perustettu vuonna 2013, ja se keskittyy korkea- ja pienjännitevoimanjakelulaitteisiin. Sen tuotevalikoimaan kuuluu päätejakelukokoonpanoja, pienjännitekojeistoja, ohjauskaappeja, keskijännitelaitteita, instrumenttimuuntajia ja muita sähkötuotteita.
Valmistajan julkaisemien tietojen mukaan Junraylla on tuotantolaitos, jossa on noin 50 ammattitaitoista työntekijää ja se ylläpitää sähkölaitteidensa tuotanto- ja testausvalmiuksia. Yritys ilmoittaa myös, että sen tuotteet on valmistettu asiaankuuluvien GB- ja IEC-standardien mukaisesti ja että ne läpikäyvät tarkastuksen ennen lähettämistä.
Projektipohjaisissa hankinnoissa räätälöinti voi olla tärkeä näkökohta. Junray ilmoittaa tukevansa OEM/ODM-ratkaisuja ja räätälöityjä ratkaisuja, jotka kattavat mitat, toiminnot, suojausvaatimukset ja tekniset parametrit. Tämä voi auttaa suunnitteluurakoitsijoita, jakelijoita ja projektin ostajia mukauttamaan jakelulaitteet erityisiin sovellusvaatimuksiin.
Junray tarjoaa myös teknistä tukea, joka kattaa ratkaisun suunnittelun, asennusohjeet ja huolto-avun. Ostajien on kuitenkin vahvistettava valmistajalta tarkka tuotekokoonpano, sovellettavat standardit, testauksen laajuus, toimitusaikataulu ja dokumentaatiovaatimukset ennen tilauksen tekemistä.
Usein kysytyt kysymykset
Mikä on JP-jakelukaapin päätarkoitus?
JP-jakokaappia käytetään ensisijaisesti pienjänniteliittimien tehonjakoon. Se tarjoaa organisoidun kotelon sähkövirran jakamiseksi useisiin piireihin ja siihen mahtuu sopivat suoja-, mittaus- ja ohjauskomponentit projektin vaatimusten mukaisesti.
Missä JP-jakelukaappia yleisesti käytetään?
Tyypillisiä käyttökohteita ovat asuinhankkeet, pienimuotoiset suunnitteluasennukset ja sähkönjakelu maaseudulla. Lopullinen käyttökohde tulee määrittää kaapin sähköarvojen, kotelon suojauksen, kokoonpanon ja sovellettavien standardien mukaan.
Voiko JP-jakelukaappia mukauttaa?
Räätälöinti voi olla saatavilla valmistajan ja projektin vaatimusten mukaan. Junray toteaa, että sen pienjännitekojeistotuotteita voidaan räätälöidä mittojen, toimintojen ja teknisten parametrien suhteen. Ostajien tulee toimittaa yksityiskohtaiset sähkövaatimukset tarjousta pyytäessä.
Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
Hyödyllisiä tietoja ovat nimellisjännite, nimellisvirta, lähtevien piirien lukumäärä, tarvittavat suojalaitteet, asennusympäristö, kotelon suojausvaatimukset, kaapin mitat, tulo- ja lähtökaapelivaatimukset, sovellettavat standardit ja mahdolliset mittaus- tai valvontatoiminnot.
Vaatiiko kaappi säännöllistä huoltoa?
Kyllä. Sähkönjakelulaitteet tulee tarkastaa määräajoin käyttötarkoituksensa ja valmistajan huoltosuositusten mukaisesti. Tarkastus voi sisältää liittimet, johdotukset, suojalaitteet, kotelon kunnon, maadoituksen, ylikuumenemisen, korroosion ja kosteuden sisäänpääsyn merkit.
Johtopäätös
JP:n jakelukaappi voi tarjota jäsennellyn ja mukautuvan ratkaisun pienjänniteliittimien tehonjakoon, kun sen sähköarvot, suojatoiminnot, kotelon ominaisuudet ja konfiguraatio on sovitettu oikein sovellukseen. Asuin-, maaseutu-, ulko- ja pienissä suunnitteluprojekteissa huolellinen määrittely voi parantaa asennuksen käytännöllisyyttä ja järjestelmän pitkän aikavälin hallintaa. Jos hankit JP-jakelukaapin tulevaa projektia varten,ota meihin yhteyttäkeskustellaksesi jännitteestäsi, virrastasi, piiristäsi, kotelostasi, mukauttamisestasi ja sovellusvaatimuksistasi Junrayn sähkölaitetiimin kanssa ja pyytää projektikohtaista ratkaisua.
