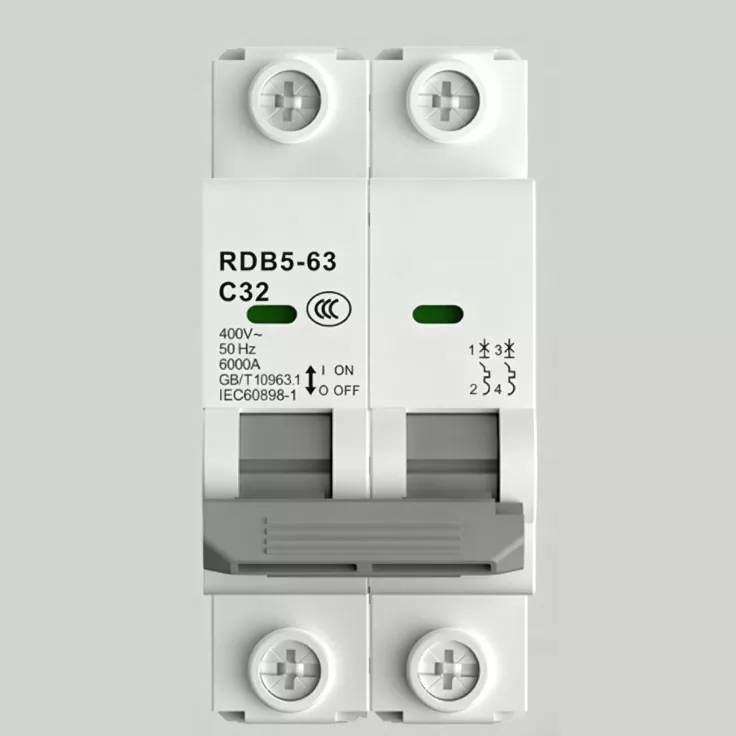

Miniatyyri katkaisija

Käytätkö edelleen vanhanaikaista veitsikytkintä? Kun virtapiiri oikosulkee tai ylikuormitetaan, se ei voi irrota automaattisesti ja voi vain katsoa avuttomasti, kun johdot kuumenevat, eristys sulaa ja jopa aiheuttaa tulipalon. Kotien, toimistojen tai tehtaiden päissä tämä "suojaamaton" tila on valtava turvallisuusriski.

Junray Electricalin Miniature Circuit Breaker on erityisesti suunniteltu ratkaisemaan tämä ongelma. Se korvaa perinteisen veitsikytkimen ja toimii piirin "älykäs vartijana". Kun se havaitsee epänormaalin virran (kuten ylikuormituksen tai oikosulun), se laukeaa automaattisesti erittäin lyhyessä ajassa ja katkaisee virransyötön. Tämä ei ainoastaan ​​suojaa kalliita sähkölaitteita, vaan myös estää piirien palamisen ja sähköiskuonnettomuuksia ja rakentaa vankan puolustuslinjan sinun ja perheesi turvallisuudelle.

Tarkka suojaus ja erittäin kompakti muotoilu

Miniature Circuit Breakerin ydinkilpailukyky on sen tarkat laukaisuominaisuudet ja modulaarinen rakenne:

Kaksoissuojamekanismi: Sisäänrakennetut lämpölaukaisu- ja magneettilaukaisukomponentit. Lämpölaukaisu on vastuussa pitkäaikaisten ylikuormitusten käsittelystä linjan ylikuumenemisen estämiseksi; magneettilaukaisu vastaa hetkellisten oikosulkujen käsittelystä ja vian nopeasta katkaisemisesta. Näiden kahden yhdistelmä takaa kokonaisvaltaisen linjaturvallisuuden.

Erittäin pienikokoinen, tilaa säästävä: Suunniteltu erityisesti päätevirranjakelua varten, se on kooltaan erittäin pieni. Se voidaan helposti asentaa tavallisiin PZ30-jakokoteloihin, jotka vievät hyvin vähän tilaa, joten voit järjestää enemmän piirejä rajoitettuun jakelukoteloon ja ratkaista täydellisesti ruuhkaisen tilan ongelman.

Erittäin kustannustehokas: Verrattuna kalliisiin muovikuorisiin katkaisimiin, pienen katkaisijan hinta on erittäin edullinen. Päätelinjan suojauksessa se tarjoaa juuri oikean suorituskyvyn, jolloin voit saada teollisuustason turvasuojauksen ilman suuria rahasummia, mikä vähentää merkittävästi projektikustannuksia.

Junray Electricalin laadunvarmistus

Ammattimaisena valmistajana, jolla on syvällinen tekninen asiantuntemus, Junray Electrical noudattaa tiukasti kansallisia pienten katkaisijoiden standardeja tuotannossaan. Tehtaamme on varustettu edistyneillä automatisoiduilla kokoonpanolinjoilla ja testauslaboratorioilla, mikä varmistaa, että jokainen tuote kestää tiukat testit.

Tässä pienoiskatkaisijassa on luotettava toimintamekanismi, jossa on selkeät avautumis- ja sulkeutumistuntemukset. Sillä on erittäin alhainen epäonnistumisprosentti. Jokainen katkaisija käy läpi tiukat käynnistys-, avautumis- ja sulkeutumistestit sekä suojausominaisuudet ennen tehtaalta lähtöä, mikä varmistaa sen vakauden ja luotettavuuden jopa 6 kA - 10 kA katkaisukapasiteetilla. Olipa kyseessä toistuva käyttö tai äkilliset viat, se voi käsitellä ne rauhallisesti ja antaa sinulle kestävän turvatakuun.

Tekniset tiedot

Sovellettavat skenaariot

Kotitalouksien sähkönjakelu: Valaistuksen ja pistorasian suojaus, joka estää kodinkoneiden ylikuumenemisen.

Toimisto/yhteisö: Ilmastointilaitteiden ja toimistolaitteiden piirit päivittäisen sähkönsyötön varmistamiseksi.

Tehdasliittimet: Pienten laitteiden ja ohjauspiirien suojaus tuotannon vakauttamiseksi.

Remontin tapaustutkimus

I. Hankkeen yleiskatsaus

Tämä hanke sisältää vanhemman asuinkompleksin asuntojen ja katutason myymälöiden sähköturvallisuuden parantamisen ja peruskorjauksen. Soveltamisala kattaa päätevirranjakelujärjestelmät, mukaan lukien asuinpalvelujen sisääntulojakelun, yhteiskäytävän valaistuksen, myymälän pistorasian piirit, ilmastointilaitteiden virtapiirit ja hätävalaistuspiirit. Nykyiset päätekytkimet luottivat vahvasti vanhentuneisiin veitsikytkimiin ja alikehittyneisiin, yleisiin minikatkaisimiin (MCB). Ongelmia olivat sattumanvarainen mallivalinta, yhteensopimattomat laukaisukäyrät, laukaisu epäonnistuminen ylikuormituksen tai oikosulkujen aikana, toistuva häiritsevä laukaisu ja viallisen johdotuksen aiheuttamat palovaarat. Luvattomat johdotuksen muutokset ja liialliset kuormitukset olivat yleisiä; kesän ruuhkakäytön aikana tapahtui usein tapauksia, kuten ylikuumenevia johtoja, pehmentynyttä eristystä ja pistorasiapaloja, jotka aiheuttivat vakavan sähköiskun ja sähköpalojen riskin ja eivät täytä siviilirakennusten sähköturvallisuusstandardeja.

Liittimien jakelusuojauksen standardoimiseksi, sähköisten palovaaran eliminoimiseksi ja käyttäjien turvallisuuden varmistamiseksi kaikki olemassa olevat yksiköt korvattiin vaatimustenmukaisilla, standardiluokan minikatkaisimilla (MCB). Tarkka valinta tiettyihin piirityyppeihin – valaistukseen, pistorasiaan ja tehoon – otettiin käyttöön tarkan ylikuormitus- ja oikosulkusuojauksen varmistamiseksi, mikä standardisoi täysin päätevirranjakelun turvajärjestelmän.

II. Remonttia edeltävät ongelmat

Yleisten kytkimien epäonnistuminen ja toistuva laukaisun kieltäytyminen: Alikehittyneet, vanhentuneet katkaisijat eivät täytä magneettisen ja lämpölaukaisun suorituskykystandardeja; ne eivät lauenneet oikosulkujen tai vakavien ylikuormitusten aikana, mikä johti suoraan johtojen palamiseen ja tulipaloihin.

Satunnainen valinta ja piirien erottamisen puute: Valaistus, pistorasiat ja ilmastointilaitteet jakavat saman kytkimen ilman erillistä suojausta; Vika yksittäisessä piirissä aiheutti täydellisen sähkökatkon koko yksikössä, mikä vaikeutti vianmääritystä.

Yhteensopimattomat laukaisukäyrät ja usein häiritsevät laukaisut: Tehokuormille käytettiin vakiomuotoisia "B-tyypin" käyriä; moottorin käynnistysvirrat aiheuttivat usein häiritseviä laukaisuja, mikä häiritsi normaalia virrankäyttöä.

Kytkimen vanheneminen, ylikuumeneminen ja huono kontakti: Vanhojen kytkimien hapettuneet koskettimet ja löysät liitännät aiheuttivat liiallista lämpötilan nousua pitkäaikaisen täyskuormituksen aikana, mikä johti jakokotelon kotelon hiiltymiseen ja voimakkaisiin hajuihin.

Laadukkaan suojauksen puute ja alhaiset turvallisuustasot: Tarkan liittimen MCB-suojauksen puuttuminen tarkoitti, että viat vaikuttivat suoraan ylävirran kytkimiin, mikä aiheutti helposti "sympaattisen laukaisun" (ylävirran katkaisijoiden laukeaminen) ja suuria sähkökatkoja.

III. Laitteiston kokoonpanosuunnitelma

Päätevirranjakelua koskevien standardien ja valaistuksen, pistorasioiden ja teholaitteiden kuormitusominaisuuksien mukaisesti tässä projektissa käytetään standardoituja Miniature Circuit Breakers (MCB) -katkaisijoita. Nämä on täsmälleen sovitettu B- ja C-tyypin laukaisukäyrien kanssa, jotta saavutetaan hienostunut, porrastettu suojaus terminaalitasolla.

Ydinlaitteiden tekniset tiedot

Laitetyyppi: Miniature Circuit Breaker (MCB) – Vakiona asuin- ja kaupallisiin sovelluksiin

Nimellisjännite: AC 220V/380V; yhteensopiva kaikkien pienjänniteliittimien kanssa

Nykyiset arvot: Tarkasti konfiguroidut vaihtoehdot (10A, 16A, 20A, 25A, 32A, 63A)

Laukaisukäyrät: Tyyppi B (valaistus/resistiivinen kuorma); Tyyppi C (pistorasiat, ilmastointilaitteet ja induktiiviset tehokuormat)

Suojausmekanismi: Kaksinkertainen suojarakenne, jossa lämpölaukaisu ylikuormitusta varten ja sähkömagneettinen laukaisu oikosulkusuojaukseen

Rakenteelliset ominaisuudet: Kompakti koko, modulaarinen DIN-kiskoasennus, herkkä katkaisukyky ja paloa hidastava kotelo

Piirin kokoonpano: erilliset piirit valaistukseen, yleispistorasioihin, ilmastointilaitteille ja suuritehoisille laitteille

Tason sijoittelu: Viimeisen vaiheen liitinsuojaus, joka estää päätejohtojen ja laitteiden loppuunpalamisen sekä sähköpalot

IV. Rakentamisen ja sovellusten kohokohdat

Tarkka virtapiirin suojaus ja vikaeristys: Valaistuksen, pistorasioiden ja teholaitteiden riippumaton piirisuojaus varmistaa, että yhden piirin vika laukaisee vain kyseisen katkaisijan vaikuttamatta muiden tilojen virransyöttöön, mikä helpottaa vianetsintää ja huoltoa.

Kuormituksen mukaiset käyrät estävät häiritsevän laukaisun ja laukaisun epäonnistumisen: valaistuksen B-tyypin katkaisijat tarjoavat korkean häiriönkestävyyden, kun taas tyypin C katkaisimet tehokuormille kestävät käynnistyspiikkejä; tämä ratkaisee tehokkaasti yleiset ongelmat, kuten toistuvan häiritsevän laukaisun tai laukaisun epäonnistumisen vikojen aikana.

Kaksoislaukaisumekanismi herkkää ja luotettavaa suojausta varten: Lämpölaukaisu tarjoaa viivästyneen suojan lieviä ylikuormituksia vastaan, kun taas sähkömagneettinen laukaisu tarjoaa välittömän suojan äkillisiltä oikosulkuilta ja käsittelee tehokkaasti erilaisia ​​vikaskenaarioita.

Paloa hidastava ja räjähdyssuojattu korkean turvallisuuden takaamiseksi: Korkealaatuinen paloa hidastava kotelo ja sisäiset valokaarisammutusritilät estävät liekkejä tai räjähdyksiä oikosulkuvikojen aikana, mikä eliminoi tulipalon vaaran jakokotelon sisällä.

Modulaarinen asennus helpottaa O&M:a: Vakio-DIN-kiskorakenne varmistaa siistin asettelun ja selkeät merkinnät, mikä tekee tulevasta huollosta, järjestelmän laajentamisesta ja komponenttien vaihdosta erittäin kätevää. V. Käyttötulokset jälkiasennuksen jälkeen

Sähköpalon vaaran täydellinen eliminointi: Tarkka laukaisu reaktiona ylikuormitukseen ja oikosulkuihin estää ylikuumenemisen, eristyksen palamisen ja pistorasiapalot.

Merkittävästi parannettu tehon vakaus: Optimoitu kuormitussovitus varmistaa, ettei löystyistä liitännöistä aiheudu häiritsevää laukaisua, kytkimien ylikuumenemista tai kipinöintiä.

Tarkka vian eristäminen: Yhden piirin viat laukaisevat virtakatkoksen vain kyseiselle piirille, mikä varmistaa keskeytymättömän virransyötön muille ja parantaa huomattavasti käyttökokemusta.

Standardoitu liittimen tehonjako: Selkeä hierarkkinen suojaus (ylävirtaan/alavirtaan) estää ei-selektiivisen laukaisun tai laukaisun epäonnistumisen, mikä on täysin pienjännitteisten suojausstandardien mukainen.

Onnistunut sähköturvallisuuden hyväksyntä: Järkevä piirien segmentointi, asianmukainen laitteiden valinta ja herkät suojamekanismit varmistivat vanhemman asuinkompleksin sähköjärjestelmän päivityksen onnistuneen päätökseen.

VI. Yhteenveto tapauksesta

Miniature Circuit Breakers (MCB) ovat kriittisimmät, laajimmin käytetyt ja perustavanlaatuisimmat suojalaitteet pienjännitevirranjakelujärjestelmien päätepäässä. Ne on erityisesti suunniteltu suojaamaan valaistusta, pistorasiaa ja pieniä virtapiirejä asuin-, liike- ja teollisuusympäristöissä. Vertaileva ero: MCB (terminaalisuojaus) → MCCB (haarasuojaus) → ACB (päätulolinjan suojaus). Pienen kokonsa, herkän vasteen ja rakeisen piiriohjauksensa ansiosta MCB:t toimivat viimeisenä puolustuslinjana päätetason sähköpalojen estämisessä ja henkilökohtaisen turvallisuuden takaamisessa. ne ovat olennainen vakiokomponentti kaikissa siviili- ja teollisissa sähkönjakeluprojekteissa.

Miksi valita Junray Electrical?

Junray Electricalin valitseminen ei ole vain toimittajan valintaa; se valitsee luotettavan turvallisuuskumppanin. Meillä on 50 hengen ammattitaitoinen tiimi, mukaan lukien 5 kokopäiväistä tarjousinsinööriä, jotka voivat tarjota sinulle nopeita ja täsmällisiä räätälöityjä palveluita.

Lupaamme tarjota maailmanlaajuista nopeaa vastausta 7 × 24 tuntia. Jos etsit minikatkaisijaa, joka voi suojata päätelinjoja ja täyttää turvallisuusstandardit, älä epäröi enää. Ota meihin välittömästi yhteyttä saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset ja anna Junray Electricalin rakentaa sinulle turvallinen, vakaa ja tehokas sähkönjakelujärjestelmä.

FAQ

Kysymys: Mitä eroja on pienoiskuvien ja muovikoteloiden katkaisijoiden välillä?

Vastaus: Tärkeimmät erot ovat koossa ja sovellusskenaarioissa. Pienoiskatkaisin on kooltaan pienempi ja soveltuu asennettavaksi jakokotelon kiskoille. Sitä käytetään pääasiassa päätelinjojen suojaamiseen (kuten kodin valaistus ja pistorasiat), ja se on halvempi hinta. Muovikoteloinen katkaisija on kooltaan suurempi ja sitä käytetään pääasiassa pääjohtojen suojaamiseen. Liitosuojauksessa minikatkaisijan käyttö on edullisin ja järkevin valinta.

Kysymys: Voidaanko tätä katkaisijaa mukauttaa?

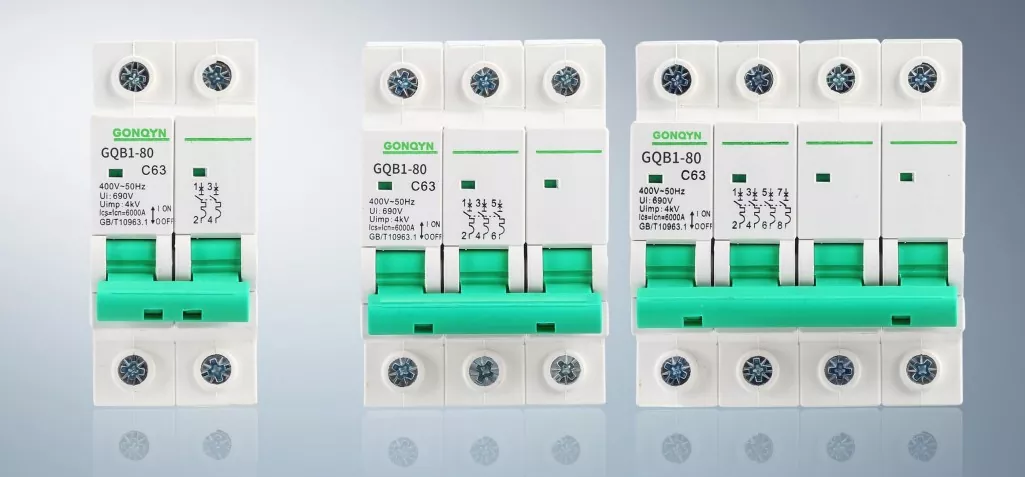

Vastaus: Kyllä voi. Voimme räätälöidä nimellisvirran (6A - 63A), katkaisukapasiteetin (6kA - 10kA) ja napanumeron (1P - 4P) tarpeidesi mukaan vastaamaan täydellisesti päätelinjan suojaustarpeitasi.

Kysymys: Onko tämän katkaisijan asentaminen monimutkaista?

Vastaus: Otamme käyttöön standardoidun kiskon asennussuunnitelman. Aseta se vain jakokotelon vakiokiskoon ja yhdistä tulo- ja lähtölinjat. Monimutkaisia ​​työkaluja ei tarvita, mikä lyhentää merkittävästi rakentamisaikaa.
