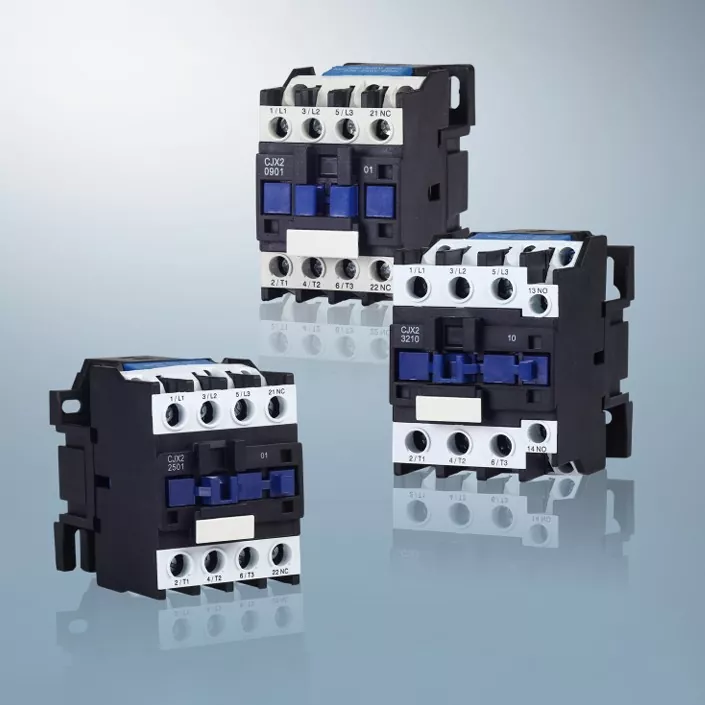

CJX2 AC-kontaktori

Tällaisissa skenaarioissa, kuten pienjännitemoottorin ohjaus, yhteisön laitteiden ohjaus ja teknisten laitteiden ohjaus, perinteisellä veitsikytkimen ohjauksella on monia vaikeasti ratkaistavia puutteita: sillä ei voida saavuttaa kauko-ohjausta, ja käyttäjien on mentävä työmaalle toimimaan, mikä on aikaa vievää ja työvoimavaltaista; siitä puuttuu automaattiset ohjaustoiminnot, eikä sitä voida yhdistää PLC:hen automaattisen toiminnan saavuttamiseksi, koska se ei täytä nykyaikaisia ​​ohjausvaatimuksia; käyttö on hankalaa ja vikatiheys korkea, mikä saattaa aiheuttaa sen, että moottori ei käynnisty tai pysähtyy normaalisti, mikä vaikuttaa tuotantoon ja laitteiden toimintaan. CJX2 AC Contactor on erityisesti kehitetty pienjännitemoottorien ohjaukseen, kauko- ja automaattiohjauksella ytimenä, joka korvaa täysin perinteiset veitsikytkimet, tekee moottorin ohjauksesta mukavampaa ja luotettavampaa ja täyttää nykyaikaiset tehonjakelun ohjausvaatimukset.

Tekniset tiedot

Voidaanko se saavuttaa ilman paikan päällä tapahtuvaa toimintaa?

CJX2 AC-kontaktori mahdollistaa kauko- ja automaattisen kaksoisohjauksen. Operaattoreiden ei tarvitse mennä paikalle käyttämään kytkintä. Valvomossa on helppo ohjata moottorin käynnistystä ja pysäytystä. Samanaikaisesti se voidaan yhdistää PLC:n kanssa moottorin automaattisen ohjauksen saavuttamiseksi, mikä vähentää merkittävästi työvoimakustannuksia ja parantaa ohjaustehokkuutta. Se soveltuu nykyaikaisiin automaattiohjausskenaarioihin ja ratkaisee perinteisten kytkinten ongelmat, jotka vaativat paikan päällä käyttöä.

Voiko se vähentää moottorin ohjauksen epäonnistumisastetta?

CJX2 AC-kontaktori toimii vakaasti tarkalla ja luotettavalla avaus- ja sulkeutumistoiminnolla. Sen vikanopeus on paljon pienempi kuin tavallisten kontaktoreiden ja perinteisten veitsikytkimien. Se ei vaadi säännöllistä huoltoa, ja se voidaan mukauttaa vakaasti moottorin ohjaustarpeisiin pitkäksi aikaa, mikä ratkaisee täysin "laitteiden vioittumisherkkyyden ja moottorin normaalin ohjaamattomuuden" aiheuttaman huolen, mikä varmistaa laitteen jatkuvan toiminnan.

Sopiiko se ohjauskaappien ja jakokaappien tilavuuden sovittamiseen?

Käytämme kompaktia muotoilua, jossa on pieni koko ja pieni jalanjälki. Se ei vie liikaa tilaa ja sopii täydellisesti ohjauskaappiin ja jakelurasioihin. Se voidaan asentaa yhdessä muiden pienjänniteohjauskomponenttien kanssa ilman, että kaapin kokoa tarvitsee laajentaa. Tämä säästää asennustilaa ja kaappikustannuksia ja ratkaisee "suuren laitekoon ja hankalan asennuksen" ongelman.

Voidaanko tekniset parametrit mukauttaa erilaisiin moottorin ohjausvaatimuksiin?

CJX2 AC-kontaktorin kaikki parametrit noudattavat tiukasti kansallisia standardeja, jotka kattavat erilaisia ​​pienjännitemoottorin ohjaustarpeita. Se tukee joustavaa räätälöintiä ja vastaa tarkasti eri moottoreiden ohjausvaatimuksia. Sinun ei tarvitse huolehtia parametrien yhteensopimattomuudesta tai yhteensopimattomuudesta. Nimellisjännite on AV 380V, joka sopii täydellisesti erilaisiin pienjännitemoottorin ohjausjärjestelmiin Kiinassa; nimellistaajuus on 50 Hz kotimaisten sähköjärjestelmästandardien mukaisesti; nimellisvirta kattaa 10A - 95A, ja se voidaan valita joustavasti moottorin kuorman koon mukaan; se ottaa käyttöön sähkömagneettisen toimintatilan, jossa on tarkka toiminta ja nopea vaste, ja kaikki parametrit ovat AC Contactorin kansallisten standardien mukaisia, mikä varmistaa ammattimaisen suorituskyvyn.

Voiko se parantaa ohjauksen luotettavuutta ja käyttöikää?

Junray Electrical noudattaa alkuperäistä laatuperiaatetta. Yhdistämällä pienjännitemoottorin ohjauksen käyttöominaisuudet, se käyttää ammattimaista käsityötä varmistaakseen CJX2 AC Contactorin pitkän aikavälin vakaan toiminnan. Tarkkojen yksityiskohtien ansiosta se poistaa ostohuolet ja pidentää laitteiden käyttöikää. Se on varustettu luotettavalla sähkömagneettisella käyttömekanismilla, jossa on luotettava avaaminen ja sulkeminen, nopea kytkentä ja erittäin alhainen vikasuhde, mikä varmistaa tarkan ja virheettömän moottorin käynnistyksen ja pysäytyksen ohjauksen. Siinä käytetään korkealaatuisia hopeakoskettimia, joilla on erinomainen johtavuus ja kulutuskestävyys, mikä pidentää tehokkaasti laitteen käyttöikää ja pienentää vaihtokustannuksia. Standardoitu ohjauskiskorakenne mahdollistaa suoran asennuksen kytkentäkaappiin ja jakokaappiin, mikä tekee asennuksesta kätevän. Kaappirakennetta ei tarvitse muuttaa ja myöhempi huolto on huolettomampaa.

Mitä valvontavaatimuksia sovellettavat skenaariot voivat kattaa?

Kaukosäätimen automaattisen ohjauksen, luotettavan kytkennän ja kompaktin koon ydinetujen ansiosta CJX2 AC Contactor soveltuu laajasti erilaisiin pienjänniteohjausskenaarioihin. Jokainen skenaario voi vastata tarkasti vaatimuksia ja tulla pienjänniteohjauksen vakiokomponentiksi. Moottorin ohjausskenaariossa se soveltuu erilaisten pienjännitemoottoreiden käynnistyksen ja pysäytyksen ohjaukseen, mikä mahdollistaa kauko- ja automaattisen ohjauksen moottoreiden vakaan toiminnan varmistamiseksi; pienjänniteohjausskenaariossa se soveltuu pienjännitepiirien on-off-ohjaukseen luotettavalla kytkennällä ja kätevällä käytöllä; yhteisöohjausskenaariossa se soveltuu erilaisten laitteiden ohjaukseen yhteisössä ilman paikan päällä tapahtuvaa toimintaa, mikä parantaa hallinnan tehokkuutta; teknisessä ohjausskenaariossa se soveltuu erilaisten laitteiden ohjaamiseen suunnittelutyömaalla, soveltuu vaativiin rakennusympäristöihin ja varmistaa projektin sujuvan etenemisen.

Tuetko räätälöintiä yksilöllisten tarpeiden mukaan?

Ammattimaisena CJX2 AC-kontaktorin valmistajana, toimittajana ja tehtaana Kiinassa Junray Electrical noudattaa tiukasti vaihtovirtakontaktoreiden kansallisia standardeja. Jokainen laite käy läpi kolme ydintestiä: käynnistys-virheenkorjaus-, avaus- ja sulkemistestit sekä kestävyystestit varmistaakseen, että jokainen tehtaalla valmistettu laite voi toimia vakaasti ja sujuvasti läpi projektin hyväksynnän, mikä eliminoi laaturiskit. Tuemme virran ja napojen määrän mukauttamista. Moottorin ohjausvaatimustesi perusteella voimme räätälöidä sinulle ainutlaatuisen AC-kontaktorin. Olipa kyse moottorin käynnistys-pysäytysohjauksesta, pienjännitelinjan ohjauksesta tai asuin- tai teknisten laitteiden ohjauksesta, se pystyy täsmäämään ja mukautumaan, mikä varmistaa, ettei hankinnan aikana aiheudu huolenaiheita ja paremman mielenrauhan käytön aikana.

Mikä on ensisijainen syy?

Verrattuna muiden valmistajien vastaaviin tuotteisiin meillä on syvällisempi ymmärrys pienjännitemoottorin ohjauksen ydinvaatimuksista ja voimme vastata paremmin ostajien todellisiin huolenaiheisiin. Valitse Junray Electrical:

Ammattimainen vahvuus: Monen vuoden kokemuksella pienjänniteohjauslaitteiden tutkimuksesta ja tuotannosta meillä on täydellinen tutkimus-, tuotanto- ja laaduntarkastusjärjestelmä. Tuotteemme täyttävät sekä kansainväliset että kotimaiset standardit, mikä takaa laadun;

Selkeät erotuksen edut: Suunniteltu erityisesti pienjännitemoottorin ohjaukseen, se voidaan ohjata kauko- ja automaattisesti, luotettavasti avautuvalla ja sulkeutuneella, pieni koko ja korvaa kokonaan perinteiset veitsikytkimet, ratkaisemalla ydinohjausongelmat;

Räätälöidyt palvelut: Tukee virran ja napanumeron mukauttamista, sopii erilaisiin skenaarioihin;

Kattava ja huomaavainen palvelu: Tarjoa ammattimaista valintaopastusta ennen myyntiä, jotta voit välttää valintavirheet, ja tarjoa asennus- ja käyttöönottotukea myynnin jälkeen varmistaaksesi huolettoman osto- ja käyttöprosessin, mikä helpottaa projektin sujuvaa etenemistä.

Osta heti!

Perinteinen veitsikytkimen ohjaus on aikaa vievää ja työvoimavaltaista, ja siinä on korkea vika. Tavalliset kontaktorit eivät voi täyttää kauko- ja automaattiohjauksen vaatimuksia. CJX2 AC Contactor kuitenkin ratkaisee nämä ongelmat täydellisesti. Kaukosäädin säästää työvoimaa, automaattiohjaus parantaa tehokkuutta ja luotettava avaaminen ja sulkeminen vähentävät vikoja. Se on optimaalinen valinta pienjännitemoottorin ohjaukseen. Tämän tuotteen toimittaa suoraan Junray Electrical, ilman välikäsien hintaeroja. Laatu on taattu ja hinta edullisempi. Se on vakiovakiokomponentti pienjänniteohjauksessa. Ota meihin yhteyttä nyt ratkaistaksesi moottorin ohjauksen ongelmat, säästääksesi työvoima- ja huoltokustannuksia ja parantaaksesi ohjaustehokkuutta!

Jälkiasennuksen tapaustutkimus

I. Hankkeen yleiskatsaus

Tämä projekti sisältää metallinjalostuspajan sähkönjakelujärjestelmän päivityksen. Työpaja käyttää lukuisia kuormia, jotka vaativat toistuvia käynnistys-pysäytysjaksoja, kuten jäähdytysvesipumput, jäähdytyspuhaltimet, pölynpoistolaitteet ja pienet ilmakompressorit. Alkuperäiset, budjettiluokan AC-kontaktorit, jotka altistuvat suurtaajuisille kytkentä- ja ylijännitekuormituksille, kärsivät vioista, mukaan lukien koskettimien ablaatiosta, koskettimien hitsauksesta (tarttumisesta), kelan palamisesta ja laitteiden hallinnan menetyksestä. Ongelmia, kuten laite ei pysähtynyt pysäytyspainikkeen painamisesta huolimatta ja vahingossa tapahtuneet automaattiset uudelleenkäynnistykset tapahtuivat usein, mikä johti laitevaurioihin ja työkappaleiden romutukseen. Nämä ongelmat aiheuttivat turvallisuusriskejä – mukaan lukien mekaaniset vammat ja sähköoikosulkuja – ja häiritsivät vakavasti jatkuvaa tuotantoa.

Toistuvien kontaktoreiden loppuunpalamisen, koskettimien hitsauksen ja ohjaushäiriöiden ratkaisemiseksi kaikki virtapiirit, joihin liittyy usein käynnistys-pysäytystoimintoja, päivitettiin erittäin luotettaviksi teollisuustason AC-kontaktoriksi. Myös lämpöylikuormitussuoja integroitiin ohjauspiireihin varmistamaan konepajan voimalaitteiden turvallinen, vakaa ja hallittava toiminta.

II. Ongelmat ennen jälkiasennusta

Koskettimen ablaatio/hitsaus ja hallinnan menetys: Alkuperäisissä vakiokontaktoreissa oli riittämättömät kapasiteettimarginaalit ja heikot valokaaren sammutusominaisuudet. Moottorin käynnistys-pysäytysjaksojen aikana syntyneet korkeaenergiset valokaaret saivat liikkuvat ja paikallaan olevat koskettimet hitsaamaan yhteen ajan myötä, mikä johti pysähtymiskyvyttömyyteen ja laitteiden toimimiseen vaarallisessa tilassa.

Kelan loppuunpalaminen ja toistuvat viat: Verkkojännitteen vaihteluista ja toistuvista vaihdoista johtuen kelat kärsivät kroonisesta ylikuumenemisesta, mikä johti demagnetoitumiseen, loppuunpalamiseen ja epävarman kytkennän aiheuttamaan tärinään tai epänormaaliin kohinaan.

Huono valokaaren sammutuskyky ja oikosulkuriski: Kytkennän aikana syntyneitä kaaria ei voitu sammuttaa nopeasti, mikä aiheutti vaiheiden välistä valokaaren muodostumista ja seurantaa, mikä laukaisi oikosulkulaukaisuja.

Huono apukoskettimen suorituskyky: Hapettuneet tai löystyneet apukoskettimet aiheuttivat virheitä käynnistys-pysäytyspalautteessa ja virheitä automaattisessa ohjauslogiikassa, mikä johti toimintahäiriöihin automatisoiduissa laitteissa.

Alimittainen valinta ilman marginaalia: Alkuperäinen laite valittiin tiukasti nimellisvirran perusteella ottamatta huomioon moottorin käynnistyspiikkejä; pitkäaikainen täyskuormitus kiihdytti ikääntymistä ja epäonnistumista. III. Laitteiston kokoonpanosuunnitelma

Tämä päivitys käyttää teollisuustason AC-kontaktoreita (CJX2/LC1D-sarja) induktiivisten kuormien (kuten työpajan tuulettimet ja vesipumput) ja toistuvien käynnistys-pysäytystoimintojen huomioon ottamiseksi. Kaikki piirit on mitoitettu 1,25–1,5 kertaa nimelliskuormitusvirtaan verrattuna, ja niissä on vankat kaarisammutusjärjestelmät ja luotettavat kelat. ne on liitetty lämpöreleisiin integroidun ylikuormitussuojan aikaansaamiseksi.

Ydinlaitteiden tekniset tiedot

Malli: CJX2-18/25/32-sarjan teolliset AC-kontaktorit

Nimellisjännite: AC 220V/380V (yleinen ohjauskela)

Yhteensopivat kuormat: Kolmivaiheiset puhaltimet, vesipumput, ilmakompressorit ja yleiset teholaitteet

Rakenteelliset ominaisuudet: Hopeaseoksesta valmistetut pääkoskettimet, tehokkaat valokaaren sammutuskammiot, pienitehoiset kelat ja tärinää kestävä rakenne

Toimintaperiaate: Kelan jännitys kytkeytyy pääpiiriin; jännitteenpoisto sallii jousen nollata ja irrottaa pääpiirin, mikä mahdollistaa kauko-/automaattisen käynnistyksen ja pysäytyksen.

Kapasiteetin koko: Valittu yksi koko suurempi kuin vakioarvo, jotta saadaan tilaa käynnistysvirroille ja soveltuisi toistuviin käynnistys-pysäytystoimintoihin.

Integroitu suojaus: Yhdistetty ylikuormitusreleisiin, jotka mahdollistavat välittömän laukaisun ja laitteiston sammutuksen vian havaitsemisen yhteydessä.

Ohjaustilat: Paikallinen painikeohjaus, kauko-automaattiohjaus ja lukittu start-stop.

IV. Sovelluksen kohokohdat

Hopeaseoskoskettimet (kaarenkestävät ja hitsaamattomat): Korkealaatuiset hopeakoskettimet tarjoavat erinomaisen johtavuuden, korkean lämpötilan kestävyyden ja kestävyyden suuria virtapiikkejä vastaan, mikä estää tehokkaasti valokaarieroosiota ja kosketushitsausongelmia.

Tehokas valokaarisammutusjärjestelmä (oikosulkusammutus): Erikoistuneet kaarisammutusverkot sammuttavat nopeasti kytkentäkaaret ja estävät vaiheiden väliset valokaaret ja oikosulut, mikä parantaa piirien turvallisuutta.

Ylimitoitettu valinta (sopii toistuvaan käynnistykseen-pysäytykseen): Korkeammat virrankulutukset estävät pitkäaikaisen täyskuormituksen aiheuttaman ikääntymisen ja kestävät moottorin käynnistyssyöttövirtoja, mikä pidentää merkittävästi käyttöikää.

Vakaa kelan suorituskyky (jännitteen vaihtelun vastus): Optimoitu käämin rakenne varmistaa vakauden pieniä verkkovaihteluita vastaan ​​– estää tärinän, ylikuumenemisen tai magneettisen pitoisuuden menetyksen – ja varmistaa tasaisen, meluttoman kytkennän.

Automaatioyhteensopivuus (luotettava logiikka): Tarkka pää- ja apukoskettimen toiminta ja vakaat takaisinkytkentäsignaalit varmistavat saumattoman integroinnin PLC-automaation ja lukitun käynnistys-pysäytyslogiikan kanssa. V. Käyttötulokset jälkiasennuksen jälkeen

Koskettimien kiinnittymishäiriöiden eliminointi: Käynnistys/pysäytystoiminnot ovat teräviä ja puhtaita täysin irrotettuna; ei ole kosketushitsausta tai toimintaa, jossa on vikoja, mikä takaa 100 %:n laitteiden hallittavuuden.

Vikaprosentin väheneminen merkittävästi: Kontaktorin palamista, epänormaalia melua, tärinää tai toimintahäiriötä ei esiintynyt vuoden aikana, mikä takaa laitteiden vakaan toiminnan.

Valokaarien aiheuttamien oikosulkujen ehkäisy: Erinomainen valokaaren sammutuskyky varmistaa, että valokaaren tai kipinän muodostuminen käynnistys-/pysäytysjaksojen aikana jättää sähkönjakelukaapin sisäosan puhtaaksi ja paahtamisen jälkiä vapaaksi.

Tarkka automaation ohjauslogiikka: Käynnistys-/pysäytyspalaute on normaalia ja signaalit vakaat; automatisoitujen työpajalaitteiden koordinointi on luotettavaa, mikä varmistaa vakaan tuotantovirran.

Merkittävä vähennys käyttö- ja käyttökustannuksissa: eliminoi kontaktoreiden toistuvan vaihdon tai toistuvien seisokkien tarpeen huoltoa varten, mikä tehostaa tuotantoa.

VI. Yhteenveto tapauksesta

AC-kontaktorit ovat ydinohjauskomponentteja pienjännitteisissä tehonjakelu-, tehonsäätö- ja automaatiojärjestelmissä, joita käytetään ensisijaisesti moottorin kuormituksen säännölliseen vaihtamiseen kauko- ja automaattisen ohjauksen mahdollistamiseksi. Vakio-, budjettiystävälliset kontaktorit kärsivät usein heikosta valokaaren sammutuskyvystä, huonosta koskettimien laadusta ja huonosta kestävyydestä toistuvia kytkentöjä vastaan, mikä voi helposti johtaa laitteiden hallinnan menettämiseen tai oikosulkuvioihin. Näiden korvaaminen korkealaatuisilla, teollisuuskäyttöön tarkoitetuilla kontaktorilla, jotka on valittu asianmukaisilla kapasiteettiluokilla, ratkaisee täysin tehopiirin ohjaushäiriön riskin. Tämä on teollisuuden sähköhuollon, oikaisun ja modernisoinnin perustavanlaatuisin ja kriittisin päivitysprojekti.
