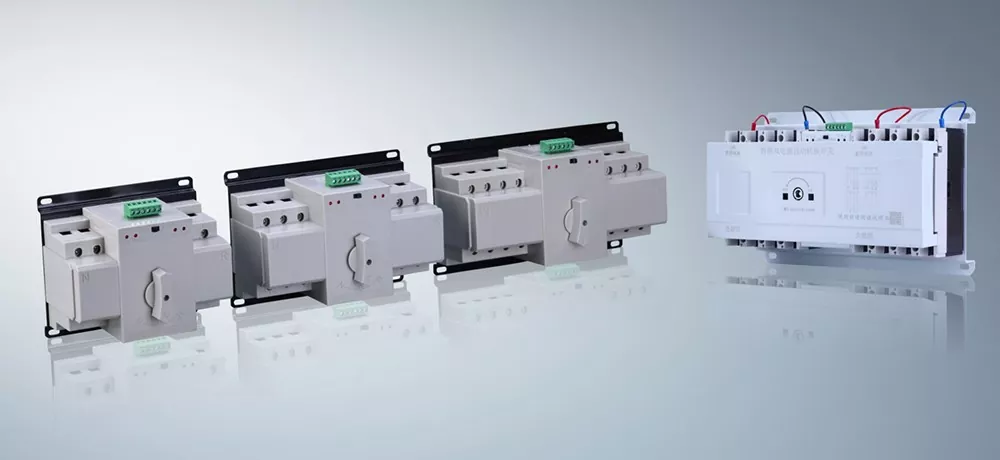

ATS Dual Power automaattinen siirtokytkin-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB on kustannustehokas automaattinen kytkentäratkaisu, joka on suunniteltu toissijaisiin kuormiin, kuten hätävalaistukseen, palonpoistojärjestelmiin ja yleiseen varavirtalähteeseen kaupallisissa rakennuksissa, asuinrakennuksissa ja pienissä tehtaissa. Toisin kuin PC-luokan siirtokytkimet, joissa käytetään kalliita erottimia ilman sisäänrakennettua suojausta, tämä CB-luokan ratkaisu käyttää vakiokatkaisijoita yhdistettynä älykkääseen ohjaimeen, joka tarjoaa sekä ylikuormitus-/oikosulkusuojauksen että automaattisen tehonsiirron. Nimellisvirta vaihtelee välillä 32A - 800A 3P/4P-kokoonpanoissa, joissa on mekaaninen ja sähköinen kaksoislukitus, joka estää virtalähteiden rinnakkaisliitännät.

Sano hyvästit korkeille kustannuksille ja sähkökatkoille

Vaikka PC-tason kytkentäsuorituskyky on erinomainen, hinta on korkea, mikä on huomattavaa tuhlausta ei-ydinkuormille; ja sähkökatkon sattuessa bisnes ja elämä pysähtyvät yhdellä virtalähteellä. Junray Electricalin ATS Dual Power Automatic Transfer Switch-CB luopuu kalliista eristyskytkinrakenteesta ja ottaa käyttöön kypsän ja taloudellisen katkaisijayhdistelmäratkaisun. Tämä tarkoittaa, että sinun ei tarvitse maksaa korkeaa palkkiota saadaksesi luotettavan kaksitehoisen automaattisen kytkentätoiminnon. Se tasapainottaa täydellisesti kustannukset ja suorituskyvyn, jolloin tavallisilla käyttäjillä on varaa "ei tehohäviötä" -takuun, ja se ratkaisee täysin ristiriidan rajallisen budjetin ja virtalähteen tarpeen välillä.

Alhaiset kustannukset, korkea luotettavuus

ATS Dual Power Automatic Transfer Switch-CB:n ydinkilpailukyky piilee sen ainutlaatuisessa "katkaisija + ohjain" -rakennesuunnittelussa:

Korkea kustannustehokkuus: PC-tason tuotteisiin verrattuna CB-tason ratkaisussa käytetään toimilaitteena standardoituja muovikoteloituja katkaisijoita, mikä vähentää merkittävästi valmistuskustannuksia. Tavallisille kuormille, jotka eivät vaadi millisekuntitason vaihtoa (kuten valaistus, pistorasiat ja tavallinen teho), tämä on kustannustehokkain valinta.

Kaksoissuojaustoiminto: Tämä on tärkeä kohokohta, joka erottaa sen PC-tasosta. Koska katkaisijaa käytetään pääkytkimenä, siinä on ylikuormitus- ja oikosulkusuojatoiminnot. Olipa kyseessä päävirtalähde tai varavirtalähde, kun linjaan tulee epänormaali virta, katkaisija laukeaa automaattisesti ja katkaisee vian, mikä estää linjan loppuunpalamisen ja laitevaurion, mikä vastaa molemmille virtalähteille "luodinkestävää pukua".

Automaattinen saumaton valvonta: Sisäisellä älykkäällä ohjaimella se valvoo verkkojännitettä reaaliajassa. Kun verkkovirta on katkaistu, vaihe puuttuu tai jännite on epänormaali, se voi automaattisesti käynnistää kytkentämekanismin siirtääkseen kuorman varavirtalähteeseen, mikä varmistaa keskeytymättömän virransyötön. Vaikka kytkentäaika on hieman pidempi kuin PC-tason, se täyttää täysin useimpien siviili- ja kaupallisten skenaarioiden tarpeet.

Ammattimainen valmistus

Ammattimainen valmistaja, jolla on syvällinen tekninen asiantuntemus, Junray Electrical noudattaa tiukasti kansallisia standardeja CB-tason kaksoistehoautomaattisille siirtokytkimille tuotannossaan. Tehtaamme on varustettu kypsällä katkaisijoiden kokoonpanolinjalla ja älykkäällä ohjaimen testausalustalla, mikä varmistaa, että jokainen tuote on tukeva ja kestävä.

Tässä ATS Dual Power Automatic Transfer Switch-CB:ssä on luotettavat mekaaniset ja sähköiset lukitukset kaksoissuojaukseen, jotka estävät oikosulut, jotka aiheutuvat kahden virtalähteen samanaikaisesta kytkemisestä. Jokaiselle kytkimelle suoritetaan tiukka käynnistysvirheenkorjaus, kytkentälogiikan testaus ja suojausominaisuuksien testaus ennen tehtaalta lähtöä, mikä varmistaa vakaan toiminnan laajalla virta-alueella 32A–800A ja tarjoaa luotettavan virrankytkentäpalvelun pitkään.

Tekniset tiedot

Sovellettavat skenaariot

Myymälän sähkönjakelu: Lähikaupat, ravintolat jne., jotka vaativat kaksi virtalähdettä, mutta joiden budjetit ovat rajalliset.

Pienet asuinalueet: Asuinrakennusten valaistus, kiinteistönhoito jne. toissijaisia ​​kuormia varten.

Pienet tehtaat: apuvirtalähde ei-kriittisille tuotantolinjoille.

Pienet aurinkosähköjärjestelmät: Verkkoliitäntä verkkovirta- ja aurinkosähköjärjestelmille.

Meidän sertifikaatit

Junray Electrical on sertifioitu valmistaja, jolla on kattava laadunvarmistusjärjestelmä. Keskeisiä sertifiointejamme ovat:

ISO 9001 – Kansainvälinen laadunhallintajärjestelmän sertifiointi, joka varmistaa tuotteiden tasaisen laadun ja jatkuvan parantamisen.

CE – Euroopan terveys-, turvallisuus- ja ympäristönsuojelustandardien mukainen, mikä mahdollistaa tuotteemme pääsyn EU:n markkinoille.

CCC – Kiinan pakollinen sertifiointi, pakollinen Kiinan markkinoilla myytäville sähkötuotteille.

CQC – Kiinan laatusertifikaatti, joka osoittaa kansallisten sähköturvallisuus- ja suorituskykystandardien noudattamisen.

CNAS – Kiinan kansallinen akkreditointipalvelu vaatimustenmukaisuuden arviointia varten, joka vahvistaa sisäiset testaus- ja kalibrointikykymme.

Kaikki ATS Dual Power -automaattiset siirtokytkimet on valmistettu ja testattu näiden sertifikaattien sovellettavien standardien mukaisesti, mikä takaa luotettavan suorituskyvyn, tasaisen laadun ja sujuvan projektin hyväksynnän.

Takuu ja myynnin jälkeinen tuki

Vakiotakuu: 24 kuukautta käyttöönottopäivästä.

Laajennettu takuu: Valinnainen laajennettu takuu jopa 60 kuukauteen saatavilla pyynnöstä.

Tekninen tuki: 7 × 24 tunnin globaali nopea vastaus. Tiimimme tarjoaa teknistä etäohjausta asennuksen ja käyttöönoton aikana ja vastaa kaikkiin teknisiin tiedusteluihin 24 tunnin sisällä.

Varaosat: Saatavilla on yleisiä varaosia nopeaa toimitusta varten laitteiden seisokkien minimoimiseksi.

Jälkiasennusprojektin yleiskatsaus

I. Hankkeen tausta

Tämä hanke sisältää pienjännitteisen sähkönjakelun jälkiasennusta kaupunkiliiketoiminnassa. Rakennuksessa on "tason 2" kriittisiä kuormia, mukaan lukien vähittäiskaupat, julkinen valaistus, palonpoistojärjestelmät, hätäevakuointijärjestelmät ja pienjännitelaitteiden huoneet. Alkuperäinen jakelujärjestelmä perustui yhteen sähkönsyöttöön ilman varavoimansiirtomekanismia. Tästä johtuen verkon kunnossapito, linjahäiriöt tai hetkelliset jännitteen pudotukset johtivat kokonaisvaltaiseen tehohäviöön osuudella, mikä aiheutti äkillisiä laitteiden sammutuksia, palohätäjärjestelmien vikoja, hissien juuttumista ja katkoksia valvontatallennuksessa. Nämä ongelmat aiheuttivat merkittäviä paloturvallisuusriskejä, eivätkä ne täyttäneet kaupallisten rakennusten hätävirransyöttöstandardeja.

Paloturvallisuuden ja yleisten hätäkuormien keskeytymättömän virransyötön varmistamiseksi CB-luokan automaattiset siirtokytkimet (ATS) asennetaan kaikkiin hätäjakelukoteloihin ja palovoimakaappeihin. Nämä yksiköt käyttävät kaksoisvirtakatkaisijakonfiguraatiota, joka mahdollistaa automaattisen vaihdon pää- ja varavirtalähteen välillä, mikä varmistaa saumattoman siirron katkosten aikana ja noudattaa paloturvallisuushyväksyntää ja kaupallisia käyttöstandardeja.

II. Jälkiasennusta edeltävät ongelmat

Yksi virtalähde ilman redundanssia; tehohäviö johtaa välittömään sammutukseen: Varavirtakytkennän puute merkitsi sitä, että verkon vaihtelut tai linjahäiriöt aiheuttivat välitöntä tehonmenetystä hätävalaistukseen, savunpoistopuhaltimiin ja valvontajärjestelmiin.

Vaatimustenvastaiset paloturvajärjestelmät: Palopuhaltimista ja hätävalaistuksesta puuttui automaattinen varavirta, mikä rikkoi "Rakennusten palosuojausvirtalähdekoodia" ja ei läpäissyt paloturvallisuustarkastuksia.

Suuri riski ja hidas manuaalisen vaihdon nopeus: Automaattisten siirtolaitteiden puuttuminen edellytti manuaalista kytkentää seisokkien aikana; hitaat vasteajat tekivät mahdottomaksi käsitellä äkillisiä sähkökatkoksia tehokkaasti.

Hetkelliset jännitevaihtelut aiheuttivat laitteiden kaatumisia: Verkkojännitteen laskut ja hetkelliset katkokset johtivat pienjännitelaitteiden uudelleenkäynnistymiseen, tietojen katoamiseen ja kaupallisten laitteiden toistuviin toimintahäiriöihin.

Ylikuormitus- ja oikosulkusuojauksen puute; huono turvallisuus: Perinteiset siirtolaitteet suorittivat kytkennän ilman suojausta, eivätkä ne pysty eristämään viallisia piirejä automaattisesti ja aiheuttavat kaskadilaukaisujen vaaran.

III. Laitteiston kokoonpanosuunnitelma

Kaupallisen kokonaisuuden tason 2 kuormien tehonsyöttöominaisuuksien, paloturvallisuusmääräysten ja budjettinäkökohtien perusteella on valittu CB-luokan automaattiset siirtokytkimet koko projektiin. Näissä yksiköissä on kokoonpano, jossa yhdistyvät kaksi minikatkaisijaa mekaanisella ja sähköisellä lukituksella, mikä tarjoaa sekä suoja- että kytkentäominaisuudet, jotka sopivat palonpoistojärjestelmiin, hätävalaistukseen ja yleisiin varavirtakuormiin.

Tärkeimmät laitteiden tekniset tiedot

Malli: CB-luokan automaattinen siirtokytkin (ATS) (Circuit Breaker-based ATS)

Nimellisjännite: AC 380V/220V (pienjännitteiset sähkönjakelujärjestelmät)

Nimellisvirta: 63A–125A (sopii varavirta- ja valaistuskuormitukseen rakennuksen kerrosten yli)

Rakenne: Kaksipiirikatkaisijakokoonpano, jossa on sisäänrakennettu ylikuormitus- ja oikosulkusuojaus

Vaihtotila: Konfiguroitavissa "Automaattinen siirto/automaattinen palautus" tai "Automaattinen siirto/ei-automaattinen palautus"

Lukitus: Mekaaninen pakkolukitus plus sähköinen lukitus (estää kahden virtalähteen rinnakkaisen oikosulun)

Kytkentäaika: 0,5-2 sekuntia (Täyttää keskeytyksetön vaatimukset vakiohätäkuormille)

Yhteensopivat kuormat: II-luokan paloturvalliset kuormat, hätävalaistus, pakolaitteet, ostoskeskuksen sähkö ja pienjännite-/elektroniikkajärjestelmät

IV. Rakentamisen ja sovellusten kohokohdat

Integroitu suojakatkaisija (korkea turvallisuus): CB-luokan ATS:n ensisijainen etu on sen integroitu MCB-suojaus, jossa on automaattinen laukaisu ylikuormituksen ja oikosulkujen varalta. se suojaa vikoja vastaan ​​ennen kytkentää ja estää vian leviämisen.

Kaksinkertainen mekaaninen ja sähköinen lukitus (poistaa rinnakkaiset riskit): varmistaa, että kaksi virtalähdettä ei voi koskaan sulkeutua samanaikaisesti, mikä eliminoi rakenteellisesti rinnakkaisten oikosulkuonnettomuuksien riskin.

Kustannustehokas (sopii luokan II kuormitukseen): Pienemmät kustannukset ja yksinkertaisempi ylläpito verrattuna PC-luokan integroituihin ATS-yksiköihin; ihanteellinen luokan II hätäkuormille ostoskeskuksissa, kaupallisissa rakennuksissa ja tehtaissa.

Automaattinen jännitteen tunnistus ja älykäs kytkentä: Havaitsee automaattisesti jännitteen, alijännitteen tai vaihehäviön pääsyötössä; vaihtaa nopeasti varalähteeseen ja palauttaa yhteyden automaattisesti, kun päävirta palaa – mahdollistaen täysin ilman valvontaa.

Yleisasennus ja helppo jälkiasennus: Modulaarisen kaapin asennus ei vaadi muutoksia pääpiirin rakenteeseen, joten se soveltuu vanhempien kaappien jälkiasennukseen tai hätävirranjakelujärjestelmien lisäämiseen.

V. Toimintakyky jälkiasennuksen jälkeen

Automaattinen kytkentä sähkökatkosten aikana (nolla keskeytys hätäkuormille): Hätävalaistus, savunpoistopuhaltimet ja valvontajärjestelmät toimivat edelleen ilman sähkökatkoja tai järjestelmän sammuttamista verkon vilkkumisen tai huoltoon liittyvien katkosten aikana.

Automaattinen vikasuojaus (estää leviämisen): Haarapiirin oikosulun tai ylikuormituksen sattuessa katkaisija laukeaa ensin suojatakseen, mikä varmistaa, että virtalähde ja muut piirit eivät vaikuta. Täysin paloturvallisuushyväksyntästandardien mukainen: Paloturvallisuuden varavirransyötön logiikka on kattava ja kytkentämekanismi luotettava, mikä varmistaa paloturvallisuussähköjärjestelmien erikoistuneen vastaanottotarkastuksen onnistuneen läpimenon.

Vakaa toiminta ilman vääriä toimintoja tai toimintahäiriöitä: Tarkka kytkentä tapahtui useiden verkon heilahtelu- ja sähkökatkostestien aikana ilman virheellisiä kytkentöjä, mekaanisia häiriöitä tai ylikuumenemisvikoja.

Alhaiset O&M-kustannukset ja korkea kustannustehokkuus: Yksinkertainen rakenne, alhainen vikasuhde ja yleinen osien yhteensopivuus, mikä vähentää merkittävästi pitkäaikaisia ​​ylläpito- ja vaihtokustannuksia.

VI. Yhteenveto tapauksesta

CB-luokan kaksoisvoimansiirtolaitteet ovat vakiovalinta toissijaisiin hätäkuormitukseen, yleisiin paloturvakuormiin ja varavirranjakeluun liikerakennuksissa ja ostoskeskuksissa. Se koostuu kahdesta katkaisijasta, siinä on sisäänrakennettu suojaus, kyky katkaista vikavirrat ja korkea kustannustehokkuus; se eroaa PC-luokan laitteista (joka on integroitu yksikkö ilman sisäänrakennettua suojausta, tarjoaa nopeamman vaihdon ja jota käytetään ensiökuormille). Turvallisuutta ja kustannustehokkuutta tasapainottavat CB-luokan laitteet ovat laajimmin käytetty ja luotettavin valinta rakennusten hätäsähkönjakelun vastaanottotarkastuksiin, ikääntyvien järjestelmien jälkiasennuksiin ja paloturvallisuusjärjestelmien päivityksiin.

FAQ

K: Mikä on tärkein ero CB-tason ja PC-tason kaksoisvirtalähteiden välillä?

V: Suurin ero on suojaustoiminnoissa ja hinnassa. CB-taso (kuten tämä tuote) koostuu katkaisijasta ja mukana tulee ylikuormitus- ja oikosulkusuojaus. Se on halvempi ja sopii yleisiin kuormiin; PC-taso koostuu erottimista, eikä siinä ole oikosulkusuojauskykyä (vaatii ulkoisen sulakkeen); sillä on nopeampi kytkentänopeus ja se on kalliimpi, sopii ydinkuormitukseen. Useimmissa tavallisissa skenaarioissa CB-taso on kustannustehokkain valinta.

K: Voidaanko tämä kytkin asentaa tavalliseen jakelukaappiin?

V: ATS Dual Power Automatic Transfer Switch-CB käyttää standardoitua rakennetta, jossa on pieni koko ja vähän tilaa. Se voidaan asentaa helposti tavallisiin jakokaappiin tai ohjauskaappiin, ja asennustapa on samanlainen kuin tavallisen katkaisijan, mikä on erittäin kätevää.

K: Tuetaanko mukautettua virtaa ja napalukua?

V: Kyllä. Voimme räätälöidä virtatasot välillä 32A - 800A projektisi vaatimusten mukaan sekä 3P- tai 4P-napakokoonpanoja vastaamaan täydellisesti kaksoisvirrankytkentätarpeisiisi.

Miksi valita Junray Electrical?

Valitsemalla Junray Electricalin, hyödyt 50 hengen ammattitaitoisesta tiimistä, mukaan lukien 5 omistautunutta tarjousinsinööriä, jotka voivat tarjota sinulle nopeita ja täsmällisiä räätälöityjä palveluita. Takaamme maailmanlaajuisen nopean vastauksen 7 × 24 tuntia. Jos etsit taloudellista, itsesuojaavaa ja luotettavaa ATS Dual Power Automatic Transfer Switch-CB:tä, älä epäröi enää. Ota meihin välittömästi yhteyttä saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset ja anna Junray Electricalin rakentaa sinulle turvallinen, taloudellinen ja tehokas sähkönjakelujärjestelmä.
