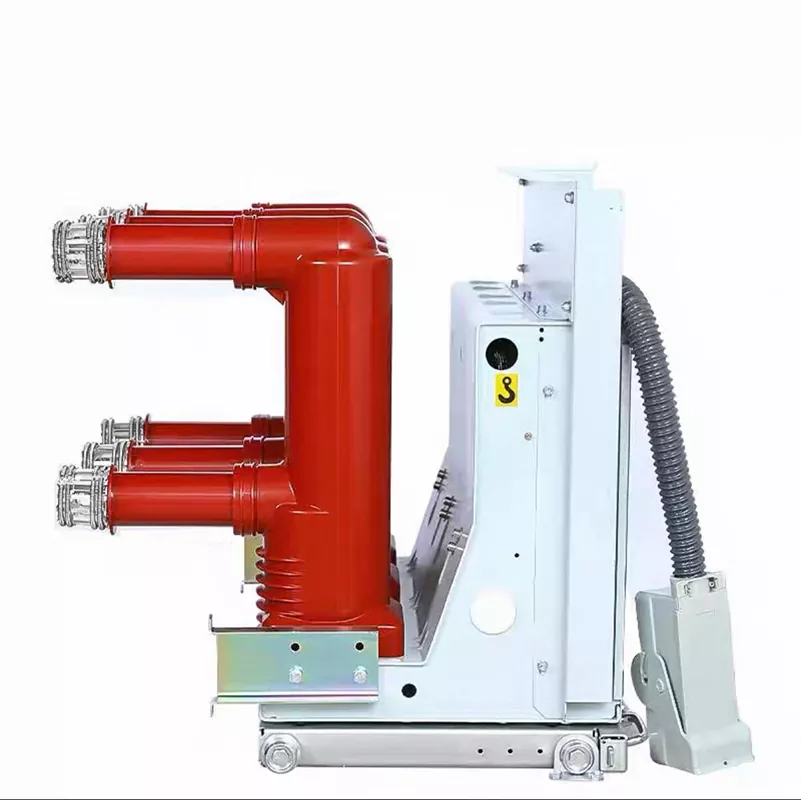

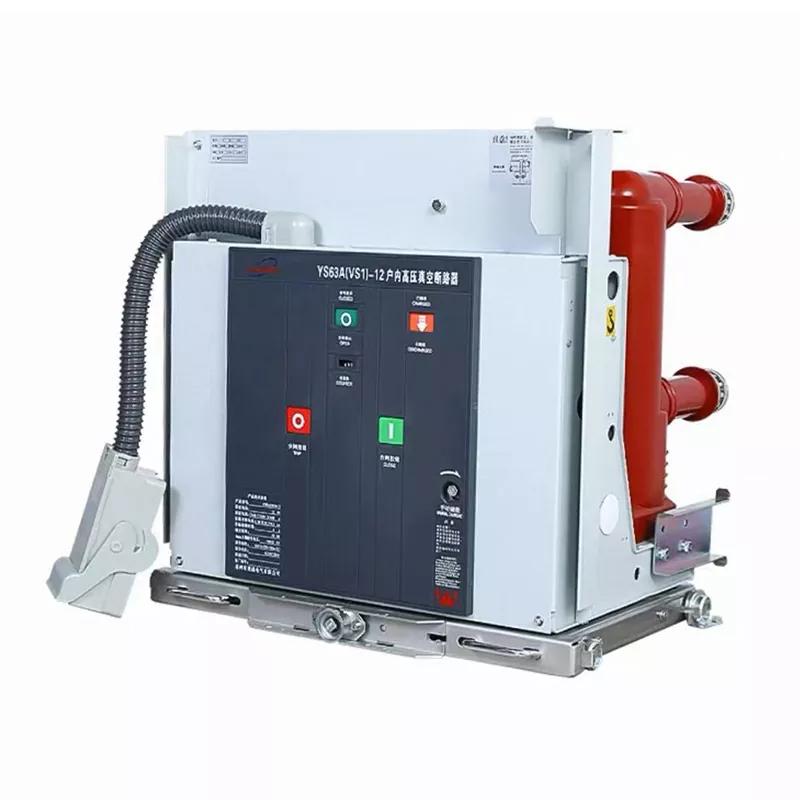

VS1 tyhjiökatkaisin

Oletko huolissasi siitä, että korkeajännitejohdon oikosulun sattuessa katkaisija ei pysty katkaisemaan virtaa riittämättömän valokaaren sammutuskyvyn vuoksi, mikä johtaa muuntajan palamiseen tai jopa räjähdykseen? 10 kV:n suurjänniteympäristössä valokaaren energia on valtava. Perinteiset öljykatkaisijat tai tavalliset kytkimet eivät enää täytä nykyaikaisten sähköverkkojen tiukkoja turvallisuusvaatimuksia. Junray Electricalin VS1 Vacuum Circuit Breaker on suunniteltu erityisesti käsittelemään tätä ydinkipukohtaa. Käytämme tyhjiötä valokaaren sammutusaineena ja hyödynnämme sen erittäin suurta eristyslujuutta ja valokaaren sammutuskykyä sammuttaaksemme valokaaren nopeasti virran nollapisteessä. Tämä tarkoittaa, että riippumatta siitä, kuinka vakava oikosulkuvika linjalla on, se voi luotettavasti katkaista virransyötön, estää vian laajenemisen ja poistaa täysin huolesi suurjännitteen katkaisukyvystä.

Tyhjiökaarikatkos ja tarkka suojaus

VS1 Vacuum Circuit Breakerin kilpailukyvyn ydin piilee sen edistyneessä valokaaren katkaisukammion suunnittelussa ja luotettavassa jousikäyttömekanismissa:

Erinomainen katkaisukyky: Kontaktorilla on alhainen kosketusvastus ja lyhyt valokaaren kesto. Verrattuna vanhempiin laitteisiin se voi katkaista suurempia oikosulkuvirtoja (jopa 40 kA), mukautuen täydellisesti 10 kV suurjännitelinjojen ankariin olosuhteisiin varmistaen, että se voi silti "katkoa ja sammua" äärimmäisissä vioissa.

Kaksoissuojamekanismi: Varustettu tarkalla ylikuormitus- ja oikosulkusuojaustoiminnolla. Kun linjavirrassa havaitaan poikkeavuus, se voi yhdessä releen suojalaitteen kanssa katkaista piirin automaattisesti ja nopeasti, mikä suojaa tehokkaasti kalliita suurjännitelaitteita, kuten muuntajia ja kaapeleita, ja estää ylivirrasta aiheutuvat pysyvät vauriot.

Standardoitu yhteensopivuus: Kompakti, se voidaan asentaa täydellisesti ajoneuvoon, mikä ei pelkästään säästä kytkinkaapin sisätilaa, vaan tekee myös huollosta ja korjauksesta erittäin kätevää, ja käyttö on mahdollista yksinkertaisesti työntämällä sisään tai vetämällä ulos.

Junray Electricalin laadunvarmistus

Ammattimainen valmistaja, jolla on syvällinen tekninen asiantuntemus, Junray Electrical noudattaa tiukasti VS1-tyhjiökatkaisijoiden kansallisia standardeja tuotannon aikana. Tehtaamme on varustettu edistyneillä tyhjiövalu- ja kokoonpanolinjoilla, mikä varmistaa, että jokainen katkaisija täyttää teollisuuden standardit.

Tässä VS1-tyhjiökatkaisijassa on erittäin luotettava jousivarastoitu toimintamekanismi, jolla on terävät ja tarkat avaus- ja sulkemistoiminnot, pitkä mekaaninen käyttöikä ja erittäin alhainen vika. Jokaiselle katkaisijalle suoritetaan tiukka käynnistysvirheenkorjaus, tehotaajuuden kestojännitetestit, silmukkavastustestit ja mekaaniset ominaisuustestit ennen tehtaalta lähtöä, mikä varmistaa vakaan toiminnan 630-3150 A:n nimellisvirroilla, mikä tarjoaa sinulle pitkäkestoisen korkeajännitteisen suojauksen.

Tekniset tiedot

Sovellettavat skenaariot:

Teollinen sähkönjakelu: 10kV tulo- ja lähtökaapit tehtaille, suojaavat suuria moottoreita ja muuntajia.

Liikerakennukset: Korkeajännitteiset virranottokaapit korkeisiin rakennuksiin ja toimistorakennuksiin.

Sähköasemat: Erilaisten 10 kV sisäsähköasemien ydinsuojakomponentit.

Yhden luukun ratkaisu

Junray Electricalin valinta ei ole vain toimittajan valintaa, vaan luotettavan kumppanin valitsemista korkeajänniteturvallisuuden takaamiseksi. Meillä on 50 hengen ammattitaitoinen tiimi, mukaan lukien 5 kokopäiväistä tarjousinsinööriä, jotka voivat tarjota sinulle nopeita ja täsmällisiä räätälöityjä palveluita.

Lupaamme tarjota 7×24 tunnin maailmanlaajuisen nopean reagoinnin. Jos etsit tuotetta, joka sopii täydellisesti KYN28-kaappiin, jolla on vahva murtokyky ja luotettava, älä epäröi enää. Ota meihin välittömästi yhteyttä saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset ja anna Junray Electricalin rakentaa sinulle turvallinen, vakaa ja tehokas sähkönjakelujärjestelmä.

Jälkiasennusprojektin yleiskatsaus

I. Hankkeen yhteenveto

Tämä projekti sisältää teollisuuspuiston 110 kV sähköaseman 10 kV suurjännitekojeiston päivittämisen ja jälkiasentamisen. Nykyiset 10kV syöttöpaneelit varustettiin vanhentuneilla, varhaisen mallin tyhjiökatkaisimilla, jotka olivat olleet käytössä pitkään ja kärsivät mekaanisen mekanismin ikääntymisestä. Paikan päällä esiintyviä ongelmia olivat usein sulkeutuvan kelan palaminen, mekanismien jumiutuminen, energian varastointihäiriö ja toimintahäiriöt vikojen aikana. Kun oikosulkuvikoja ilmeni, kytkimet eivät pystyneet poistamaan vikaa välittömästi, mikä aiheutti ylävirran suojalaitteiden laukeamisen (sympaattinen laukaisu). Tämä johti laajoihin sähkökatkoihin koko alueella, mikä heikensi vakavasti jatkuvaa laitostuotantoa ja jakeluverkon sähkönsyötön luotettavuutta. Vanhentuneilla kytkimillä oli heikentynyt valokaaren sammutuskyky ja mekaaniset ominaisuudet, jotka jäivät standardien alapuolelle, eivätkä ne täyttäneet nykyisiä toiminnallisia vaatimuksia toistuvasta kytkennästä ja nopeasta vianpoistosta jakeluverkossa.

Kojeiston toimintahäiriöihin, toimintahäiriöihin ja mekaanisiin vioihin liittyvien riskien ratkaisemiseksi perusteellisesti ja oikosulkuvianpoistokyvyn parantamiseksi kaikki sähköaseman ikääntyvät kytkimet korvataan VS1-sisätiloissa olevilla suurjännitetyhjiökytkimillä. Nämä toimivat 10 kV:n jakelujärjestelmän ydinsuojakytkiminä, jotka käsittelevät kuorman kytkentää sekä ylikuormitus- ja oikosulkuvikojen nopeaa poistoa.

II. Ongelmat ennen jälkiasennusta

Toistuva sulkeutuvan kelan palaminen ja mekanismin jumiutuminen: Virheellisen apukytkimen kytkennän ja mekaanisten rajapoikkeamien vuoksi piiri ei katkennut välittömästi sulkemistoiminnon päätyttyä. Tämä aiheutti sen, että käämi pysyi jännitteisenä ja ylikuumeni, mikä johti loppuun palamiseen ja toistuviin sulkemisvirheisiin.

Energian varastointimekanismin vika ja kyvyttömyys suorittaa toistuvia toimintoja: Energian varastointimikrokytkimen vanheneminen tai jumiutuminen ja koskettimien eroosio estivät automaattisen energian varastoinnin sulkujousen vapautumisen jälkeen. Tämä rajoitti yksikön yksittäisiin toimintoihin, eikä se täyttänyt uudelleensulkemisvaatimuksia.

Toimimattomuus oikosulkuvikojen aikana, mikä aiheuttaa sympaattisen laukaisun: Heikentynyt valokaaren sammutuskyky ja riittämättömät avautumisnopeudet estivät nopean vian poiston linjaoikosulkujen aikana. Tämä laukaisi ylävirran kytkimet toimimaan, mikä laajensi sähkökatkon laajuutta.

Tulppaanikoskettimien ikääntyminen ja ylikuumeneminen: Liikkuvien kosketinjousien väsyminen ja hehkutus johtivat riittämättömään puristusvoimaan. Pitkäaikainen käyttö johti lisääntyneeseen kosketusvastukseen, mikä aiheutti koskettimen ylikuumenemisen ja osittaisen purkauksen riskin huippukuormitusjaksojen aikana. Suuri O&M-työkuorma ja alhainen testiläpäisyaste: Ikääntyvien kytkinlaitteiden mekaaniset ominaisuudet ylittävät rajat ja heikentynyt eristys; Vuosittaiset ennaltaehkäisevät testit osoittavat jatkuvasti, että useat parametrit eivät täytä standardeja, mikä tekee piilotettujen vaarojen poistamisen mahdottomaksi.

III. Laitteiston kokoonpanosuunnitelma

10 kV suurjännitejakelustandardien ja sähköaseman käyttöolosuhteiden mukaisesti projektissa kaikki yksiköt vaihdetaan VS1-kiinteillä/vedettävillä tyhjökatkaisijalla. Nämä yksiköt käyttävät tyhjiökaarisammutus- ja jousitoimisia mekanismeja, jotka tarjoavat etuja, kuten korkean toimintanopeuden, pitkän mekaanisen käyttöiän, perusteellisen valokaaren sammutuksen ja huoltovapaan toiminnan. Ne toimivat 10 kV:n jakelulinjojen ydinsuojauksena.

Ydinlaitteiden tekniset tiedot

Malli: VS1/1250A-25kA sisäkäyttöinen korkeajännitetyhjiökatkaisija

Nimellisjännite: 12kV (sopii 10kV keskijännitejakelujärjestelmiin)

Nimellisvirta: 1250A (täyttää virransiirtovaatimukset raskaalle laitoskuormitukselle)

Oikosulkukatkaisuvirta: 25 kA (pystyy nopeasti poistamaan vakavat vaihe-vaihe- ja vaihe-maa-oikosulkuviat)

Valokaarisammutusaine: Korkeatyhjiökatkaisin (ei vapaita kaasuja; ei palamis- tai räjähdysvaaraa)

Toimintamekanismi: Integroitu jousienergian varastointimekanismi (vakaat avautumis-/sulkeutumisnopeudet ja erinomaiset mekaaniset ominaisuudet)

Suojaustoiminnot: Pystyy katkaisemaan kuormitusvirran, ylikuormitusvirran ja oikosulkuvirran; sillä on aito viankorjauskyky

Liitännäinen testaus: Vaihtamisen jälkeiseen tarkastukseen kuuluu mekaanisten ominaisuuksien testaus, eristyksen kestojännitetestit, silmukan vastustarkastukset ja avautumis-/sulkeutumisaikojen täydellinen validointi.

IV. Rakentamisen ja sovellusten kohokohdat

Tyhjiökaarisammutus – Turvallinen ja vaaraton: Valokaarisammutus perustuu korkean tyhjiöympäristöön; ei sisällä öljyä tai SF6-kaasua eikä aiheuta palamis- tai räjähdysvaaraa. Kaaren sammutusnopeus ylittää huomattavasti vanhempien vähäöljyisten kytkimien nopeuden, mikä varmistaa puhtaan ja perusteellisen vianpoiston.

Vakaa mekanismi – eliminoi kelan palamisen: Optimoitu apukytkinlogiikka ja mekaaniset rajoittimet varmistavat, että virtapiiri katkaistaan ​​heti, kun sulkemistoiminto on valmis, mikä ratkaisee pitkäkestoisesta jännitteestä johtuvan yleisen kelan palamisen.

Automaattinen energian varastointi – tukee uudelleensulkemista: Erittäin tarkat energian varastointimikrokytkimet varmistavat herkän ja luotettavan toiminnan; automaattinen energian varastointi sulkemisen jälkeen täyttää verkon uudelleensulkemisen ja toistuvien käyttöskenaarioiden vaatimukset. Erinomainen kosketinsuorituskyky ja hallittava lämpötilan nousu: Tulppaanin koskettimen kiinnitysrakenne on optimoitu varmistamaan vakaa kosketusresistanssi; Ei ylikuumenemista tai osittaista purkausta pitkäaikaisen täyden kuormituksen aikana.

Huoltovapaa ja erittäin pitkä käyttöikä: Tyhjiökatkaisin tarjoaa vakaan tiivistyksen ja minimaalisen mekaanisen kulumisen, mikä eliminoi säännöllisen kaasun lisäyksen tai öljynvaihdon tarpeen, mikä vähentää merkittävästi käyttö- ja huoltokustannuksia.

V. Käyttötulokset jälkiasennuksen jälkeen

Toimintahäiriöiden ja toimintahäiriöiden täydellinen eliminointi: Avaus- ja sulkemistoiminnot ovat teräviä ja ratkaisevia, ja kaikki mekaaniset ominaisuudet täyttävät standardit; ei ole ongelmia mekanismin jumiutumisessa tai energian varastointihäiriössä.

Ylävirran laukaisun estäminen ja vian laajuuden rajoittaminen: Oikosulkuviat poistetaan tarkasti ja nopeasti; paikallinen kytkin toimii luotettavasti laukaisematta ylävirran katkaisijoita, mikä parantaa merkittävästi virransyötön luotettavuutta.

Nolla laitteiden ylikuumenemista ja vakaa eristys: Piirin vastus on rajoissa ja kosketusten laatu on erinomainen; ylikuumenemista tai epänormaalia purkausääntä ei esiinny kuormitushuippujen aikana ympäri vuoden.

Luotettava uudelleensulkemistoiminto: Automaattinen uudelleensulkeminen palauttaa virran ohimenevien vikojen jälkeen ja minimoi tehokkaasti käyttäjien käyttökatkoksia.

Onnistunut testaus ja hyväksyntä: Kaikki testit – mukaan lukien mekaaniset ominaisuudet, eristys, kestojännite ja virransiirtokyky – täyttävät standardit; laitteet läpäisivät menestyksekkäästi voimalaitoksen ennaltaehkäisevät testit ja standardoinnin hyväksymistarkastukset.

VI. Yhteenveto tapauksesta

VS1-tyhjiökatkaisin toimii 10kV kojeiston sydämen suojakytkimenä ja on jakeluverkkojen ensisijainen laite, joka pystyy katkaisemaan oikosulkuvikoja. Keskeinen ero: Vaikka FLN36-kuormakatkaisin voi tuottaa ja katkaista vain kuormitusvirtoja – ilman oikosulkukatkaisukykyä – VS1-tyhjiökatkaisija voi katkaista oikosulku-, ylikuormitus- ja kuormitusvirrat tarjoten aidon suojan. Se tarjoaa etuja, kuten tyhjiökaarisammutus, mekanismin vakaus, huoltovapaa toiminta, pitkä käyttöikä sekä korkea turvallisuus ja luotettavuus, ja se on tällä hetkellä yleisimmin käytetty ja standardoitu suurjännitekojeisto teollisuus- ja kaivoslaitoksiin, asuinrakennuksiin ja sähköasemille.

FAQ

Kysymys: Missä kaappityypeissä tätä VS1-tyhjiökatkaisijaa voidaan käyttää?

Vastaus: Se on suunniteltu pääasiassa KYN28 AC metallikoteloituihin kytkinlaitteisiin, ja se voi olla myös yhteensopiva XGN2:n ja muiden kiinteiden suurjännitekaappien kanssa. Sen standardoitu koko ja asennusreiät varmistavat täydellisen yhteensopivuuden yleisten kaappityyppien kanssa.

Kysymys: Vaatiiko alipainekatkaisin huoltoa?

Vastaus: Tyhjiökatkaisin on huoltovapaa. Se on suljettu eristyssylinteriin, eikä ulkoinen pöly tai kosteus vaikuta siihen. Vain säännölliset mekaanisten ominaisuuksien tarkistukset ja silmukkavastustestit vaaditaan, mikä vähentää merkittävästi huoltotyötä.

Kysymys: Onko mahdollista mukauttaa nimellisvirtaa ja katkaisukykyä?

Vastaus: Kyllä, se on mahdollista. Voimme räätälöidä erilaisia ​​virtatasoja, kuten 630A, 1250A, 1600A, 2000A, 2500A, 3150A, ja erilaisia ​​katkaisukapasiteettia, kuten 20kA, 25kA, 31.5kA, 40kA projektisi vaatimusten mukaan varmistaaksemme tarkan vastaavuuden järjestelmäsi parametrien kanssa.
