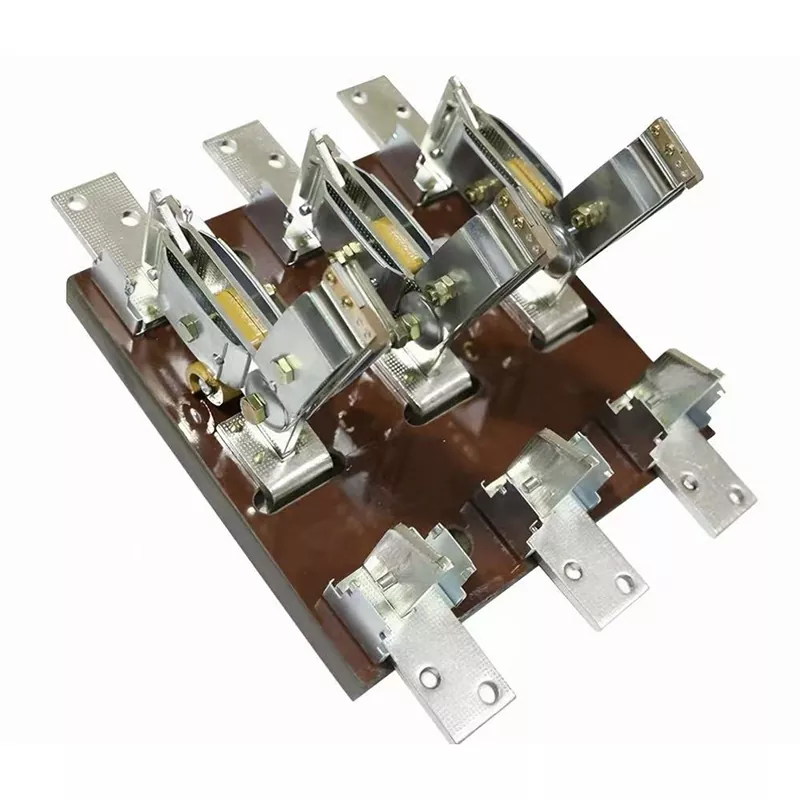

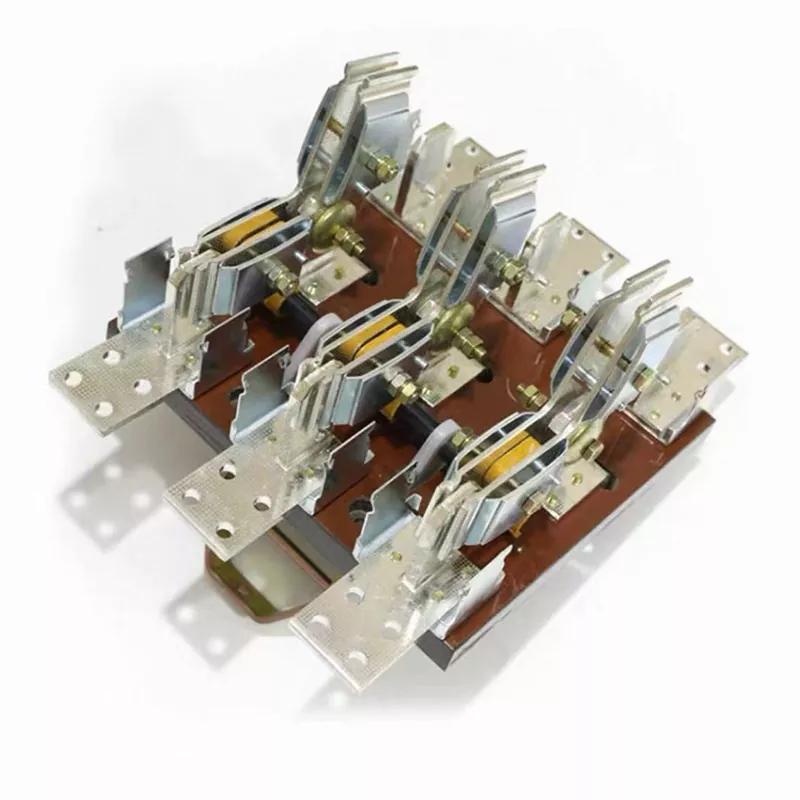

Pienjänniteveitsikytkin

Onko sinulla vaikeuksia valita kytkimen suurvirta-pienjännitepiireihin? Katkaisijoiden käyttö on liian kallista, ja harvoin kerran vuodessa eristetyissä piireissä monimutkaiset elektroniset laukaisulaitteet ovat itse asiassa mahdollisia vikavaaroja; käytettäessä vanhanaikaisia ​​veitsikytkimiä ilman valokaarensuojaa, käyttö kuormitettuna on ehdottomasti kielletty. Kun virhe on tehty, tapahtuu valokaaren oikosulkuonnettomuus.

Junray Electricalin matalajännitteinen veitsikytkin on tehnyt avainpäivityksiä perinteisen veitsikytkimen pohjalta - lisäämällä erillisen valokaarensuojan. Tämä parannus mahdollistaa sen kyvyn katkaista normaalit kuormitusvirrat, mikä muuttaa täysin tavallisten veitsikytkimien rajoituksia, jotka voivat vain "eristää ilman kuormaa". Se antaa sinulle suojakatkaisijoiden turvallisuuden, kun sinun on katkaistava suurvirtapiirejä, säilyttäen samalla veitsikytkimien alhaiset kustannukset ja intuitiivisen katkaisupisteen, mikä ratkaisee täydellisesti ristiriidan "liian suuren työkalun käyttäminen pieneen työhön" ja "käyttöriskit" välillä.

Erittäin suuri virrankantokyky ja näkyvä murtumiskohta

Low Voltage Knife Switchin ydinkilpailukyky piilee sen tehokkaassa virransiirtokapasiteetissa ja intuitiivisessa mekaanisessa rakenteessa:

4000A erittäin suuri virrankantokyky: Tämä on alue, jolle tavalliset muovikotelon katkaisijat eivät pääse. Veitsikytkimemme nimellisvirta-alue on 100A - 4000A, mikä täyttää helposti erittäin korkean virran pienjännitevirranjakelun vaatimukset tehtaissa, metallurgiassa, kemianteollisuudessa jne. Päälinjojen eristämisessä se on epäilemättä "iso kaveri".

Valokaarisammutuskannen ja kuormitettavan toiminnan kanssa: Varustettu erityisesti muotoillulla savikaarisammutuskatteella, verkkokaaren sammutusperiaatteella, se voi nopeasti jäähdyttää ja sammuttaa avaamisen yhteydessä syntyneen kaaren. Tämä tarkoittaa, että voit turvallisesti avata ja sulkea normaalit kuormitusvirrat huolehtimatta koskettimien valokaaren palamisvaurioista, mikä parantaa huomattavasti turvallisuutta ja käyttömukavuutta.

Minimaalinen rakenne, nolla vikaantuvuus: Luopumalla monimutkaisista jousista, kiertokangeista ja elektronisista komponenteista se ottaa käyttöön puhtaimman mekaanisen vipurakenteen. Tämä "käsipainotyylinen" muotoilu tuo äärimmäisen alhaisen epäonnistumisasteen, melkein ei vaadi huoltoa, ja se sopii erityisen hyvin eristysskenaarioihin, jotka asennetaan kaappeihin, joita käytetään vain kerran muutamassa vuodessa, mikä todella saavuttaa "vain asenna ja älä enää murehdi".

Ammattimainen valmistus

Ammattivalmistajana, jolla on laaja valmistuskokemus, Junray Electrical noudattaa tiukasti kansallisia HD13-pienjännitteisten veitsikytkimien standardeja tuotannossaan. Olemme hyvin tietoisia korkeiden virtojen johtavuuden ja eristyksen tiukoista vaatimuksista, joten emme tee kompromisseja materiaalien valinnassa.

Tämän pienjänniteveitsikytkimen johtavat komponentit on valmistettu korkealaatuisista kuparisista veitsikoskettimista, joilla on pieni vastus ja erinomainen johtavuus. Ne tuottavat hyvin vähän lämpöä suurvirtakäytön aikana ja ovat erittäin kulutusta kestäviä. Eristävä pohjalevy on valmistettu lujasta lasikuitupuristetusta muovista, jolla on erinomaiset eristysominaisuudet ja palonestokyky, mikä varmistaa, että se pysyy kiinteänä myös ankarissa teollisuusympäristöissä. Jokainen kytkin käy läpi tiukat testit käynnistyksen lämpötilan nousun, tehotaajuuden kestävyyden ja mekaanisen käyttöiän suhteen ennen tehtaalta lähtöä. Näin varmistetaan, että vivun toiminta on kevyttä ja joustavaa ja että kosketuspisteet on kytketty tiukasti ja luotettavasti.

Tekniset tiedot

Sovellettavat skenaariot

Tehdassähkönjako: Suurten muuntajien ja päävirtakiskojen pienjännitepuolen tehoeristys ja huolto.

Suurvirran virranjakelu: Erittäin suurien virtojen manuaalinen kytkentä teollisuudenaloilla, kuten metallurgiassa, galvanoinnissa ja kemiantekniikassa.

Maaseutu/tilapäinen sähkönjakelu: Pääkytkimet maatalouden kastelupumppaamoihin ja tilapäinen sähkönjakelu rakennustyömailla.

Huoltoeristys: Ilmeisenä katkaisukohtana se varmistaa voimajohtojen huoltohenkilöstön henkilökohtaisen turvallisuuden.

FAQ

Kysymys: Mitä eroja on tällä veitsikytkimellä ja tavallisella veitsikytkimellä?

Vastaus: Suurin ero on valokaaren sammutuskyvyssä. Tavallisissa veitsikytkimissä ei ole valokaaren sammutussuojaa ja kytkimen vetäminen kuormitettuna on ehdottomasti kielletty, koska se voi aiheuttaa vaarallisia valokaareja; Pienjänniteveitsikytkimessämme on kuitenkin erityinen savikaarisammutuskansi, joka mahdollistaa normaalien kuormitusvirtojen turvallisen katkaisun. Toiminta-alue on laajempi ja turvallisuus korkeampi.

Kysymys: Tuottaako tämä kytkin liikaa lämpöä 4000A virralla?

Vastaus: Olemme ottaneet käyttöön korkealaatuiset kupariseoksesta valmistetut veitsikoskettimet. Kuparilla on erittäin korkea johtavuus ja kosketusresistanssi on erittäin alhainen. Yhdessä kohtuulliseen lämmönpoistosuunnitteluun, jopa täydellä 4000 A:n kuormalla, lämpötilan nousua voidaan ohjata kansallisen standardialueen sisällä, mikä varmistaa pitkän aikavälin vakaan toiminnan.

Kysymys: Onko operaatio vaikeaa?

Vastaus: Tämä tuote on varustettu optimoidulla vivun toimintamekanismilla. Vipuvaikutusperiaatetta hyödyntämällä käyttömomentti vahvistuu. Jopa suuren 4000 A:n kytkimen kohdalla käyttäjä voi suorittaa avaus- ja sulkemistoimenpiteet helposti ja vaivattomasti ilman lisätyökaluja.

Junray sähköpalvelut

Valitsemalla Junray Electricalin etuna on 50 hengen ammattitaitoinen tiimi, mukaan lukien 5 kokopäiväistä tarjousinsinööriä, jotka voivat tarjota sinulle nopeita ja täsmällisiä räätälöityjä palveluita. Lupaamme tarjota maailmanlaajuista nopeaa vastausta 7 × 24 tuntia. Jos etsit matalajännitteistä veitsikytkintä, joka kestää suuria virtoja, on edullinen ja turvallinen käyttää, älä epäröi enää. Ota meihin välittömästi yhteyttä saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset ja anna Junray Electricalin rakentaa sinulle edullinen, turvallinen ja tehokas sähkönjakelujärjestelmä.

Jälkiasennusprojektin yleiskatsaus

I. Hankkeen yhteenveto

Tämä projekti sisältää pienjännitteisten sähkönjakelukaappien päivityksen ja jälkiasennuksen rakennusmateriaalien valmistuspajassa. Työpaja on varustettu suuritehoisilla, iskunkestävällä kuormalla, kuten murskaimilla, kuljetinhihnoilla ja ilmakompressoreilla. Alkuperäisissä pienjännitejakokaapeissa käytettiin vain katkaisijoita tulo- ja lähtöpiireille, joista puuttui itsenäiset, näkyvät erotuspisteet. Rutiinihuollon, kaapin vaihdon tai kaapelin huollon aikana luottaminen pelkästään katkaisijan avaamiseen teki mahdottomaksi visuaalisesti todentaa täydellisen sähkökatkon; tämä aiheutti merkittäviä turvallisuusriskejä – kuten jäännösjännitettä tai vahingossa tapahtuvaa työtä jännitteisissä piireissä – ja ei noudattanut sähköturvallisuushuoltostandardeja.

Pakollisten sähköturvallisuusmääräysten täyttämiseksi, jotka edellyttävät näkyvää katkaisukohtaa huoltoa varten, jakokaappien tulo- ja väyläosuuspiireihin asennettiin HD13-sarjan pienjänniteveitsikytkimet (toimivat näkyvinä eristyskytkiminä). Nämä toimivat turvaeristeinä, jotka varmistavat näkyvän katkaisun, turvallisen huollon ja luotettavan eristyksen.

II. Ongelmat ennen jälkiasennusta

Näkyvien katkaisukohtien puute ja vaarallinen huolto: Sisäiset katkaisijakoskettimet eivät ole näkyvissä; katkaisijan avaaminen ei takaa 100-prosenttista virrankatkaisua, mikä aiheuttaa kosketushitsauksen, jäännösjännitteen ja vahingossa tapahtuvan huollon vaaran jännitteisissä piireissä.

Sähköisten vastaanottostandardien noudattamatta jättäminen: Pienjännitejakelumääräykset vaativat nimenomaisesti, että sähkönjakelulaitteistossa on näkyvä mekaaninen irtikytkentäkohta; Pelkästään katkaisimiin perustuvat kokoonpanot eivät hyväksy turvatarkastusta.

Virtakatkon tilan heikko luotettavuus: Ulkoinen tarkastus ei pysty havaitsemaan katkaisijan toimintahäiriöitä tai kosketushitsausta, mikä johtaa helposti huoltohenkilöstön virhearviointiin ja mahdollisiin sähköiskuonnettomuuksiin.

Alhainen huoltotehokkuus ja suuri riski: Riippumattoman eristyksen puute tarkoittaa, että paikallinen huolto vaatii järjestelmän täydellisen sammutuksen, mikä johtaa laajoihin sähkökatkoihin ja merkittäviin tuotantotappioihin.

Suojaavien eristyskerrosten puuttuminen: Ensisijaisen fyysisen eristyskerroksen puuttuminen tekee järjestelmästä alttiin oikosulkuvioille, jotka voivat aiheuttaa ylävirran kytkimien käänteisen hajoamisen, mikä osoittaa epätäydellistä suojaushierarkiaa.

III. Laitteiston kokoonpanosuunnitelma

Pienjännitesähkönjakelun turvallisuusstandardien ja korjaamon huolto- ja käyttötarpeiden mukaisesti HD13-sarjan pienjännitteiset avoimet veitsikytkimet on asennettu jokaisen jakokaapin tulo- ja väyläosuuspiireihin. Nämä toimivat yhdessä katkaisijoiden kanssa ja muodostavat standardin kaksikerroksisen konfiguraation: "katkaisijan suojaus + veitsikytkimen eristys". Tärkeimmät laitteiden tekniset tiedot

Malli: HD13-400/31, HD13-600/31 Pienjännitteinen 3-napainen veitsikytkin (valokaarisammutuskuvulla)

Nimellisjännite: 400 V pienjänniteverkon jakelujärjestelmä

Nimellisvirta: 400A–600A (sovitettu korjaamon päätulopiirin kapasiteettiin)

Rakenteelliset ominaisuudet: Näkyvä mekaaninen katkos, valokaaren sammutuslaite, eristävä pohja, lujat kuparikoskettimet

Toimintalogiikka: Sulkeminen aktivoi piirin; avaaminen luo selvästi näkyvän katkaisukohdan ilman jäännösjännitettä

Toimintatila: Katkaisija käsittelee kuorman kytkentää ja oikosulkusuojausta; veitsikytkintä käytetään ainoastaan ​​kuormittamattomana eristykseen

Turvallisuuskokoonpano: Eristetty käyttökahva, väärinkäytön estävä lukitusmekanismi, valokaarisuoja (estää valokaaren oikosulkuja)

IV. Sovelluksen kohokohdat

Näkyvä katkeaminen takaa ehdottoman huoltoturvallisuuden: Koskettimet ovat täysin esillä avattaessa; virrankatkaisutila on visuaalisesti todennettavissa, mikä eliminoi jäännösjännitteen tai vahingossa tapahtuvan jännitteellisen työn riskin.

Täyttää pakolliset kansalliset standardit: Täyttää pienjännitejakelun vaatimuksen "selvästi näkyvästä katkaisukohdasta" huollon aikana; läpäissyt turvallisuusvalvonnan ja sähkötöiden valmistumistarkastukset ensimmäisellä kerralla.

Kaksikerroksinen suojaus parantaa järjestelmän luotettavuutta: Katkaisija käsittelee suojaavan laukaisun, kun taas veitsikytkin tarjoaa fyysisen eristyksen; selkeä työnjako ja hierarkia eliminoi kytkimien epäonnistumisen riskit.

Valokaarisammutuskyky kuormittamattomassa kytkennässä: Varustettu valokaaren sammutuskuvulla, joka tukee turvallista avaamista/sulkemista kuormittamattomissa olosuhteissa ilman valokaaren muodostumista tai kosketuseroosiota.

Yksinkertainen, huoltovapaa rakenne: Puhtaasti mekaaninen rakenne takaa alhaiset vikatiheydet ja vakaan johtavuuden; ei ylikuumenemista tai löystyneitä liitäntöjä pitkäaikaisen käytön aikana.

V. Jälkiasennuksen jälkeiset toiminnalliset tulokset

Huollon turvallisuusvaarojen eliminointi: Virran katkaisutila voidaan vahvistaa visuaalisesti ennen jokaista huoltotyötä, mikä estää täysin jännitteiset huolto- ja sähköiskuonnettomuudet; paransi merkittävästi käyttöturvallisuutta.

Täysi vaatimustenmukaisuus tarkastuksessa: Korjaa fyysisen eristyksen puutteen pienjännitejakelujärjestelmässä; laitekokoonpano on täysin yhteensopiva, mikä varmistaa sähköturvallisuuden standardointitarkastusten sujuvan läpäisyn.

Tarkka sähkökatkon laajuuden hallinta: Mahdollistaa yksittäisen kaapin itsenäisen eristämisen ja huollon sulkematta koko virtakisko-osaa, mikä minimoi tehokkaasti tuotantohäviöt. Vakaa järjestelmän toiminta: Korkealaatuiset kuparikoskettimet takaavat erinomaisen liitettävyyden; täydellä kuormalla ei ole ylikuumenemista, hapettumista tai kosketushäiriöitä.

Pitkä käyttöikä ja alhaiset O&M-kustannukset: Puhtaasti mekaaninen rakenne on kestävä ja luotettava, ei vaadi käytännössä mitään huoltoa ja takaa häiriöttömän pitkäaikaisen toiminnan.

VI. Yhteenveto tapauksesta

Pienjänniteveitsikytkin (HD13 isolating switch) on olennainen turvaeristyslaite pienjännitteisille sähkönjakelukaapeille, tehokaapeille ja korjaamon jakelujärjestelmän päivityksille. Se ei suojaa piiriä tai katkaise kuormitusvirtoja; Sen sijaan sen ydintehtävä on tarjota näkyvä mekaaninen katkaisukohta, joka toimii viimeisenä suojana sähköhuollon aikana. Se on pakollinen komponentti kaikissa teollisissa sähkönjakeluissa, tehdaslaitosten päivityksissä ja standardoiduissa vastaanottoprojekteissa, ja se toimii perustavanlaatuisena osana vaatimustenmukaisuuden, turvallisuuden sekä standardoidun toiminnan ja huollon varmistamisessa pienjännitteisissä sähkönjakelujärjestelmissä.
