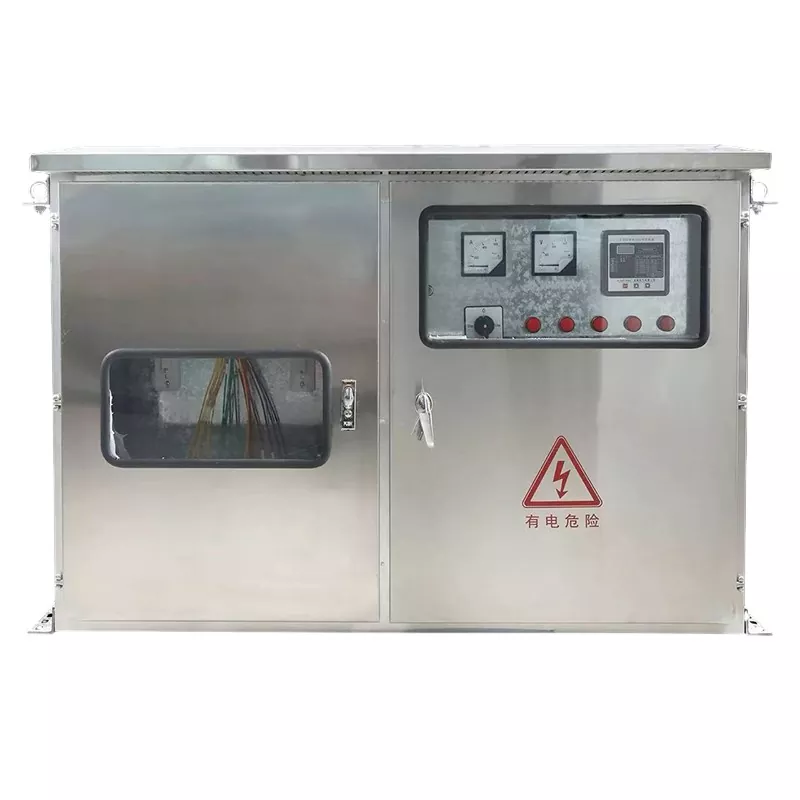

JP:n jakelukaappi

JP Distribution Cabinet on kattava jakelulaite, joka on suunniteltu erityisesti ulkokäyttöön pienjännitteisten sähkönjakelutilanteissa. Sen ydinasemointi on ihanteellinen tuote kaupunkien ja maaseudun sähköverkkojen saneerauskohteisiin, ja se soveltuu myös erilaisiin ulkotilojen pienjännitesähkönjakelutarpeisiin. Tämä laite integroi useita toimintoja, kuten mittauksen, lähtevät linjat ja loistehon kompensoinnin, ja siinä on kattavat suojaustoiminnot, kuten oikosulku-, ylikuormitus-, ylijännite- ja vuotosuojaus. Se on kooltaan kompakti, ulkonäöltään esteettisesti miellyttävä ja taloudellisesti käytännöllinen. Se voidaan asentaa suoraan ulkona olevien pylväsasennusmuuntajien pylväisiin ilman monimutkaisia ​​asennusperustuksia. Ulkokäyttöön tarkoitettuna jakelulaitteena sen kaapin runko on valmistettu paksunnetuista kylmävalssatuista teräslevyistä tai ruostumattomasta teräksestä, varustettu ulkokäyttöön tarkoitetuilla sateenpitävillä rakenteilla ja sen pinta on käsitelty korkean lämpötilan sähköstaattisella ruiskulla. Sillä on erinomaiset ikääntymistä estävät, korroosionkestävät, aurinkosuojat ja sateenpitävät ominaisuudet, ja se voi toimia vakaasti ulkona ulkoilmaympäristöissä pitkään. Se on yhteensopiva AC 50Hz, 380V/220V pienjännitteisten tehonjakelujärjestelmien nimellisjännitteiden kanssa. Asennus ja huolto ovat käteviä, joten se on luotettava valinta ulkokäyttöön.

Tekniset tiedot

Entä ulkoilun suojauskyky?

JP Distribution Cabinet käyttää ammattimaisten sadesuojaten ja tiivistyskumiliuskojen kaksoisrakennesuunnittelua yhdistettynä yleiseen tiivistysprosessiin kolminkertaisen suojajärjestelmän muodostamiseksi. Suojaustaso voi olla IP54, mikä estää tehokkaasti pölyä, vettä ja auringonvaloa. Se eristää täysin ulkoilman tuulen ja sateen sekä pölyn tunkeutumisen ja soveltuu ulko- ja ankariin ympäristöihin. Vaikka se olisi alttiina pitkäaikaiselle auringonvalolle ja sateelle, se voi ylläpitää vakaata toimintaa huolehtimatta ympäristötekijöiden laitteelle aiheuttamista vaurioista.

Onko toiminnallinen konfiguraatio valmis?

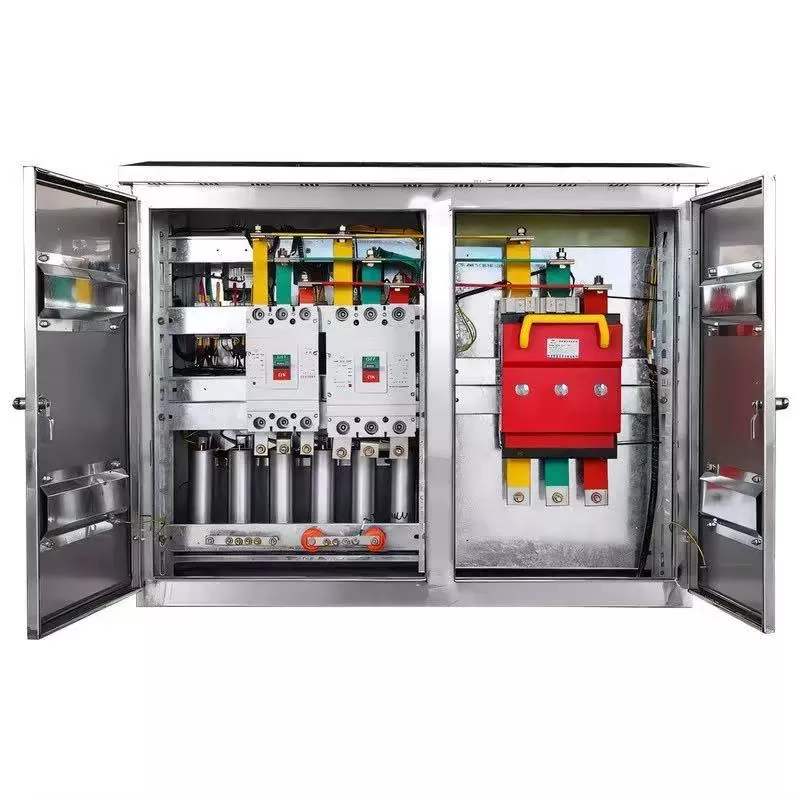

Rikkoen perinteisen jakelulaitteiston yksittäisen toiminnon rajoitukset, se yhdistää toimintoja, kuten jakelun ohjauksen, tehonmittauksen, loistehon kompensoinnin ja vuotosuojauksen. Se voi joustavasti koota erilaisia ​​sähkökomponentteja, kuten katkaisijoita, sähkömittareita, kondensaattorikompensaatioita, muuntajia, vuotosuojauksia jne. ilman, että tarvitaan muita laitteita. Se voi täyttää maaseudun jakelualueiden, puistojen jne. koko prosessin jakelutarpeet yhdessä vaiheessa, yksinkertaistaa jakelulinkkiä ja vähentää hankinta- ja käyttöönottokustannuksia.

Onko prosessi täyttänyt standardit?

Noudatamme tarkasti kansallisia sähköturvallisuusmääräyksiä suunnittelussa ja tuotannossa. Käytämme kansallisia standardiprosesseja rakentaessamme, varustaessamme täydellisen maadoitusjärjestelmän ja viiden estävän lukitussuojalaitteen sekä yhdistämme tukevan varkaudeneston oven lukon. JP Distribution Cabinet käyttää pyöreäreunaista hiontaprosessia ilman purseita. Se on turvallisempi käyttää ja täyttää täysin sähkötekniikan hyväksymisstandardit. Sitä voidaan käyttää suoraan erilaisissa muodollisissa sähkönjakeluprojekteissa, kuten kuntien, maaseudun sähköverkoissa ja puistoissa, ilman lisämuutoksia.

Kuinka kestävä se on ulkokäyttöön?

Valitse ulkokäyttöön tarkoitettu korkean lämpötilan sähköstaattinen jauhemaalausprosessi yhdistettynä paksunnettujen kylmävalssattujen teräslevyjen tai ruostumattomasta teräksestä valmistettujen kaappien kanssa. Sillä on erinomainen ikääntymistä estävä suorituskyky. Vaikka se altistuisi pitkään ulkona auringolle ja sateelle, se ei helposti kärsi ikääntymis-, ruoste- tai maalin kuoriutumisongelmista. Se on erittäin kestävä ja kestävä, mikä vähentää merkittävästi huollon tiheyttä ja kustannuksia tulevaisuudessa, pidentää laitteiden käyttöikää ja täyttää pitkäkestoisen ulkokäytön vaatimukset.

Onko olemassa ukkossuojaa ulkokäyttöön?

JP Distribution Cabinet -jakokaappi integroi salamaniskuille alttiita ulkoisen sähkönjakelun kipupisteitä erityisesti salamansuojamoduulit, jotka kestävät tehokkaasti salaman häiriöitä ja estävät salamaniskujen aiheuttamia vaurioita laitteille ja linjoille. Se sopii täydellisesti ulkokäyttöön maaseutualueiden sähkönjakeluskenaarioihin ja muihin ulkoisiin sähkönjakeluympäristöihin eliminoimalla ukkosvaaran ulkosähkönjakelusta ja varmistaen sähkönjakelujärjestelmän turvallisen ja vakaan toiminnan.

Voiko se täyttää eri projektien vaatimukset?

Se tukee räätälöintiä kunkin muuntajaalueen kapasiteetin mukaan. Eri projektien todellisten tarpeiden mukaan se tarjoaa epästandardin kokoisia, reikien avaus- ja kaavion räätälöintipalveluita joustavasti sopeutuen maaseudun muuntajaalueiden, ulkoyhteisöjen, teollisuuspuistojen ja muiden erilaisten skenaarioiden sähkönjakelutarpeisiin. Projektin laajuudesta tai eroista vaatimuksissa riippumatta se voi täsmää ja parantaa projektin sopeutumiskykyä.

Mitkä skenaariot ovat yhteensopivia sen kanssa?

JP-jakelukaappia, jolla on erinomainen ulkosuojaus ja joustava sopeutumiskyky, käytetään laajalti erilaisissa ulkona pienjännitejakelutilanteissa: maaseudun jakelualueilla, ulkona kattava pienjännitejakelu kylissä ja kaupungeissa, mikä auttaa parantamaan maaseudun sähköverkkoa; ulkojakelu asuinalueilla ja kiinteistöjen jakeluhuoneissa, varmistaen ulkojakelun turvallisuuden asuinalueilla; ulkojakelu teollisuuspuistoissa ja tehtaiden ympäristöissä, mikä tarjoaa vakaan tehotuen teolliseen tuotantoon; kunnallisen tievalaistuksen, latauspaalujen ja vesipumppuasemien ulkojakelu kunnallistekniikan tarpeisiin; tilapäinen rakennusvoimansyöttö infrastruktuuriprojekteihin, aurinkosähköverkkoliitäntöihin ja jakelualueiden saneerausprojekteihin, jotka vastaavat sekä tilapäisiä että pitkäaikaisia ​​sähkönjakelutarpeita, kattavat ulkojakelun skenaariot kokonaisvaltaisesti ja joista on tulossa ulkoisen pienjännitejakelun ydinstandardi.

Jälkiasennusprojektin yleiskatsaus

I. Projektiprofiili

Tähän hankkeeseen kuuluu maaseudun sähköverkon parantaminen ja siihen liittyvä jälkiasennus hajautetun aurinkosähkön (PV) integrointia varten. se on luokiteltu State Grid -standardoiduksi maaseutuverkon perusparannusprojektiksi. Alue palvelee maaseututalouksia. Nykyiset jakelulaitteet olivat vanhentuneita, pienjännitejohtojen sijoittelut olivat epäjärjestyneet ja keskitetty loistehokompensointi ja kattava maavuotosuojaus puuttuivat. Lisäksi lukuisten katolla olevien hajautettujen aurinkosähköjärjestelmien lisääminen aiheutti merkittäviä jännitteen vaihteluita, alhaisia ​​tehokertoimia ja vakavia linjahäviöitä, mikä johti kroonisiin ongelmiin, kuten epävakaaseen jännitteeseen johtojen päissä ja seuraamuksiin tehokertoimen alittaisesta suorituskyvystä.

Pienjännitejakelun standardoimiseksi, keskitetyn loistehon kompensoinnin toteuttamiseksi, maavuotosuojauksen parantamiseksi ja aurinkosähkön verkkoliitäntävaatimusten huomioon ottamiseksi standardoidut integroidut ulkojakokaapit (JP-kaapit) asennetaan jokaisen jakelumuuntajan pienjännitepuolelle. Näissä kaapeissa on integroitu mittaus, virranjakelu, suojaus, loistehokompensointi ja aurinkosähköliitännät, mikä mahdollistaa jakelualueen standardoidun, älykkään ja vähähäviöisen toiminnan.

II. Ongelmat ennen jälkiasennusta

Matala tehokerroin: Maaseutukuormat koostuvat pääasiassa induktiivisista laitteista, kuten vesipumpuista, puhaltimista ja kodinkoneista. Ilman keskitettyä korvausta tehokerroin pysyi jatkuvasti alle 0,85:n, mistä aiheutui taloudellisia seuraamuksia.

Suuret linjahäviöt ja epävakaa jännite: Pienjännitesyöttölaitteista puuttui poikkipintainen suojaus ja niissä oli epäjärjestynyt johdotus, mikä johti merkittäviin jännitteen laskuihin; jännitetasot olivat liian korkeat ruuhka-iltaisin ja liian alhaiset huippukulutuksen aikana.

Turvasuojan puute: Alkuperäisestä asennuksesta puuttui yhtenäinen suoja maavuotoja, ylikuormituksia ja oikosulkuja vastaan; vaaralliset johdotuskäytännöt – kuten luvattomat kytkennät ja vuodot kotijohtoissa – aiheuttivat sähköiskun ja tulipalon vaaran.

Merkittäviä jännitevaihteluita aurinkosähköverkkoliitännästä: Katolla sijaitsevilla aurinkosähköjärjestelmillä, jotka hyödyntävät itse tuotettua sähköä ja syöttivät ylijäämäsähköä takaisin verkkoon, käänteinen tehovirta aiheutti jännitteen poikkeamaa ja liiallisia vaihteluita, mikä vaaransi asukkaiden sähkölaitteiden turvallisuuden.

Standardoimattomat laitteet ja vaikeat O&M:t: Vanhenevalta jakelualueelta puuttui standardoitu integroitu laitteisto; komponentit olivat hajallaan, vianetsintä oli hidasta ja tietojen etävalvonta mahdotonta. III. Laitteiston kokoonpanosuunnitelma

Maaseudun sähköverkkorakentamiseen liittyvien State Grid -standardien ja PV-integroitujen jakelualueiden käyttöolosuhteiden mukaisesti jokainen jakeluvyöhyke on varustettu yhtenäisesti JP-tyyppisellä ulkona integroidulla pienjännitejakelukaapilla. Tämä yksikkö sisältää sisääntulokytkimen, useat lähtevät piirit, älykkään loistehon kompensoinnin, mittauksen ja tiedonkeruun, maavuotosuojauksen ja älykkään jakeluterminaalin, joka sopii joko pylväs- tai maahan asennettuun asennukseen.

Ydinlaitteiden tekniset tiedot

Malli: Integroitu JP Outdoor Distribution Cabinet (Rural Grid Standard)

Sovellettava kapasiteetti: 100kVA/200kVA jakeluvyöhykkeet

Nimellisjännite: 0,4 kV kolmivaiheinen nelijohdinjärjestelmä

Kaapin rakenne: Ulkona sateen- ja pölytiivis muotoilu; korkean lujuus teräslevy sähköstaattinen jauhemaalaus; täysin suljettu varkaudenestorakenne

Integroidut toiminnot: Päätulolinjan suojaus, useita lähteviä haarapiirejä, älykäs dynaaminen loistehokompensointi, energianmittaus, etätiedonkeruu, maavuotosuojaus

Kompensointimenetelmä: Älykäs ohjainpohjainen dynaaminen kytkentä; loistehokapasiteetin automaattinen säätö kuorman ja PV-lähdön perusteella

Suojausluokitus: IP54 (sadetiivis, pölytiivis, kondensaation kestävä, peukaloinnin kestävä); soveltuu alttiisiin ulkotiloihin

Asennustapa: Pylväsasennus (muuntajan pylvääseen) tai maahan asennettu; kätevä asennus ja standardoitu asettelu

IV. Rakentamisen ja sovellusten kohokohdat

Integroitu suunnittelu ja standardointi: yhdistää virranjakelu-, kompensointi-, mittaus-, suojaus- ja valvontatoiminnot yhdeksi yksiköksi; ratkaisee hajallaan olevien laitteiden ja sotkuisten johtojen ongelmat; täyttää täysin State Grid -standardit jakeluvyöhykkeiden rakentamisessa.

Dynaaminen loistehon kompensointi PV-vyöhykkeille: Kytkee automaattisesti kondensaattoreita kuormituksen vaihteluiden perusteella – kuten korkea PV-teho päivällä ja ei lähtöä yöllä – ratkaistakseen ongelmat, kuten aurinkosähköverkon liitännästä johtuva ylijännite ja tehokertoimen epävakaus.

Useita turvasuojauksia: Varustettu oikosulkusuojalla, ylikuormitus-, maavuoto- ja vaihekatkossuojalla; eristää viat yksittäisissä piireissä estääkseen laajat sähkökatkokset ja sähköpalovaarat.

Korkea kestävyys ulkona: Täysin suljettu, sateen- ja pölytiivis rakenne; kestää ankarat maaseutuympäristöt, joille on ominaista suora auringonvalo, sade ja merkittävät lämpötilan vaihtelut; tukee pitkäaikaista, huoltovapaata toimintaa. Älykäs etäkäyttö ja -huolto (O&M): Integroi älykkäät jakelumuuntajaalueen liittimet jännitteen, virran, tehokertoimen ja energiankulutustietojen etävalvontaan, mikä helpottaa vikojen varhaista varoitusta ja hienostunutta O&M-hallintaa.

V. Käyttötulokset jälkiasennuksen jälkeen

Tehokertoimen sakkojen poistaminen kokonaan: Jakelualueen tehokerroin on parannettu vakaasti yli 0,95:een, mikä täyttää täysin State Grid -arviointistandardit ja poistaa kaikki tehokerroikseen liittyvät rangaistukset.

Merkittävä häviövähennys ja energiansäästö: Pienjännitejohtohäviöt pienenevät merkittävästi, mikä pitää jakelualueen johtohäviöt standardirajoissa ja säästää vuosittain huomattavan määrän sähköä.

Vakaa jännitteen laatu täyttää standardit: Vaimentaa tehokkaasti verkkoon kytkettyjen aurinkosähköjärjestelmien aiheuttamia jännitteen vaihteluita ja tasapainottaa huippu-/off-huippujännitetasoja, ratkaiseen perusteellisesti epävakaan asuinjännitteen ja sähkölaitteiden kyvyttömyyden toimia.

Parempi sähköturvallisuus: Itsenäinen haarasuojaus ja tarkka laukaisu maavuotojen ja oikosulkuvikojen varalta, mikä estää tehokkaasti sähköiskuonnettomuudet ja sähköpalot jakelualueella.

Älykäs ja standardoitu O&M: Mahdollistaa tietojen etävalvonnan ja -hallinnan, nopean ja tarkan vian paikantamisen ja merkittävästi vähentää O&M-työkuormaa, mikä varmistaa, että jakelualue läpäisee standardoinnin hyväksymistarkastukset ensimmäisellä kerralla.

VI. Yhteenveto tapauksesta

Integroitu JP-jakokaappi on State Gridin standardoima ydinlaite maaseudun sähköverkkoihin, ulkojakelualueisiin, hajautettuun aurinkosähköintegraatioon ja ikääntyvien jakelualueiden jälkiasennuksiin. Integroitu tehonjakelu, loistehon kompensointi, mittaus, suojaus ja älykäs valvonta tarjoaa ainutlaatuisia etuja, kuten alhaiset kustannukset, nopean asennuksen, korkeat suojausluokitukset ja huoltovapaan toiminnan. Se on ensisijainen päätejakelulaitteisto pienjännitejakelualueiden standardoituun rakentamiseen, häviön vähentämiseen, tehokkuuden parantamiseen ja turvallisuuden parantamiseen.
