JunraytarjoaaGGJ loistehon kompensointikaappiauttaa teollisuuslaitoksia parantamaan tehokerrointa, vähentämään loistehohäviöitä ja optimoimaan pienjännitteisen tehonjakelun. Tämä kaappi on suunniteltu vaihtelevien sähkökuormien sovelluksiin, ja se säätää automaattisesti loistehokompensaation tukemaan vakaampaa järjestelmän toimintaa, parantamaan muuntajien käyttöä ja auttamaan yrityksiä hallitsemaan sähkökustannuksia tehokkaammin.
GGJ-loistehokompensointikaappi on tärkeä komponentti pienjännitteisissä sähkönjakelujärjestelmissä, erityisesti tehtaissa ja kaupallisissa tiloissa, joissa on suuria induktiivisia kuormia. Vaihtelemalla kondensaattoriparistoja muuttuvan sähkötarpeen mukaan se kompensoi loistehoa, parantaa tehokerrointa ja vähentää tarpeetonta virtaa jakelulinjoissa. Sopivan kompensointikapasiteetin, ohjaustavan ja harmonisen suojauskonfiguraation valitseminen varmistaa luotettavan toiminnan ja pitkän aikavälin arvon. Tässä oppaassa kerrotaan, kuinka laite toimii, sen tekniset tiedot, tärkeimmät edut, tyypilliset sovellukset ja tekijät, jotka ostajien tulee ottaa huomioon ennen ostamista.
GGJ-loistehokompensointikaappi on pienjännitesähkökokoonpano, joka on suunniteltu parantamaan tehokerrointa kompensoimalla loistehoa sähkönjakeluverkossa. Se yhdistää tyypillisesti kondensaattoriparistot, kytkentäkomponentit, kompensointiohjaimen, suojalaitteet ja metallikotelon yhdeksi koordinoiduksi järjestelmäksi.
Teollisuuslaitoksissa sähkölaitteet, kuten oikosulkumoottorit, pumput, kompressorit ja puhaltimet, vaativat loistehoa magneettikenttien muodostamiseksi. Vaikka tämä teho on välttämätön laitteiden toiminnalle, liiallinen loisvirta lisää kaapeleiden ja muuntajien läpi kulkevaa virtaa vaikuttamatta suoraan hyödylliseen mekaaniseen tehoon.
GGJ-kaappi ratkaisee tämän ongelman syöttämällä kapasitiivista loistehoa lähelle jakelujärjestelmää. Tämä vähentää loistehoa, joka on otettava ylävirran verkosta, ja auttaa parantamaan kokonaistehokerrointa.
Junrayn tuote on suunniteltu tehtaiden sähkönjakelujärjestelmiin ja muihin sovelluksiin, joissa automaattinen kompensointi voi tukea energianhallintaa ja laitteiden käyttöä. Projektin vaatimuksista riippuen kaappi voidaan konfiguroida erilaisille kompensointikapasiteeteille ja asennusolosuhteille.

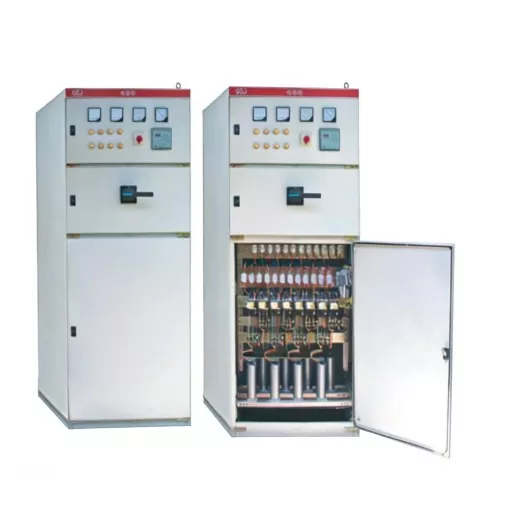

Tuotetiedot ja kokoonpanotiedot ovat GGJ Reactive Power Compensation Cabinet -tuotesivulla.
GGJ-loistehokompensointikaapin toimintaperiaate perustuu kuorman loistehontarpeen sovittamiseen sopivaan kapasitiiviseen syöttöön. Tämä prosessi auttaa vähentämään tarpeetonta loisvirtaa ja parantaa pätötehon ja näennäistehon välistä suhdetta.
Älykäs kompensointiohjain valvoo sähköisiä parametreja jännitteen ja virran mittaussignaalien avulla. Mitatun tehokertoimen ja konfiguroitujen ohjausasetusten perusteella se määrittää, pitääkö kondensaattorin lisäportaat kytkeä vai irrottaa.
Kun tehdas ottaa käyttöön lisämoottoreita tai tuotantolaitteita, loistehotarve voi kasvaa. Säädin voi kytkeytyä sopiviin kondensaattoriportaisiin lisäkompensoimiseksi. Kun laite pysähtyy ja kysyntä laskee, säädin voi katkaista tarpeettomat portaat ylikompensoinnin riskin vähentämiseksi.
Tehokerroin ilmaisee, kuinka tehokkaasti sähköjärjestelmä muuntaa syötetyn näennäistehon pätötehoksi. Pieni tehokerroin tarkoittaa yleensä sitä, että tietyn määrän aktiivista tehoa varten tarvitaan enemmän virtaa.
Yksinkertaistetussa yksivaiheisessa tai tasapainotetussa kolmivaiheisessa järjestelmässä sinimuotoisissa olosuhteissa suhde voidaan ilmaista seuraavasti:
Tehokerroin = aktiivinen teho / näennäinen teho
Tehokertoimen parantaminen voi vähentää virtahäviöitä kaapeleissa ja muuntajissa, mikäli järjestelmä on asianmukaisesti suunniteltu ja käytetty. Todellinen hyöty riippuu olemassa olevasta kuormitusprofiilista, johtimen resistanssista, käyttötunneista, sähkötarifista ja kompensointiasetuksista.
Asennuksissa, joissa on merkittäviä epälineaarisia kuormia, harmoniset mittaukset ovat myös tärkeitä. Kondensaattoripankit voivat olla vuorovaikutuksessa järjestelmän impedanssin kanssa ja mahdollisesti vahvistaa tiettyjä harmonisia. Oikein suunniteltu ratkaisu voi siksi vaatia sarjareaktoreita tai erillisiä harmonisia lieventäviä laitteita.
Ennen kuin ostat GGJ loistehon kompensointikaapin, ostajien tulee tarkistaa sen nimellisjännite, taajuus, kompensointikapasiteetti, ohjausstrategia, kotelon suojaus ja rakennusmateriaalit. Nämä parametrit määräävät, sopiiko laite sähkönjakelujärjestelmään ja käyttöympäristöön.
| Parametri | Junray-tuotteen tekniset tiedot | Valinnan huomioiminen |
|---|---|---|
| Nimellisjännite | AC 380V | Varmista yhteensopivuus paikan päällä olevan jakelujännitteen kanssa. |
| Nimellistaajuus | 50 Hz | Yhdistä paikallisen virtalähteen taajuus. |
| Korvauskapasiteetti | 50-500 kvar, muokattavissa | Laske tarvittava kapasiteetti mitatun tai arvioidun kuormitustarpeen perusteella. |
| Tehotekijän kompensointialue | 0,8–0,99 | Määrittele tavoite hyödyllisyysvaatimusten ja käyttöolosuhteiden mukaan. |
| Vaihtotila | Älykäs dynaaminen nollapisteen vaihto | Arvioi kuormituksen vaihtelut ja kytkentätaajuus. |
| Suojaustaso | IP30 | Tarkista, onko sisäinen asennusympäristö sopiva. |
| Kaapin materiaali | 8MF profiiliteräs ja kylmävalssattu teräslevy muoviruiskulla | Harkitse rakenteen lujuutta, korroosiolle altistumista ja huoltoon pääsyä. |
| Asennusmenetelmä | Lattiaan asennettava | Jätä riittävästi tilaa asennusta, ilmanvaihtoa ja huoltoa varten. |
Huomautus: Tekniset tiedot perustuvat viitattuihin tuotetietoihin. Lopulliset arvosanat, komponenttivalinnat ja suojausjärjestelyt tulee vahvistaa Junraylta projektin vaatimusten mukaisesti ennen tilaamista.
Tuote tukee erilaisia kondensaattorikompensointijärjestelyjä, mukaan lukien tähti (Y), delta (Δ) ja yhdistetyt Y+Δ konfiguraatiot. Tuotteelle lueteltuja tiedonsiirtovaihtoehtoja ovat RS-232/RS-485-liitännät ja valinnaiset langattomat tai GPRS-moduulit etäviestintää varten valitusta kokoonpanosta riippuen.
Nämä vaihtoehdot antavat suunnittelijoille mahdollisuuden harkita kaappia osana laajempaa tehonvalvonta- ja jakelujärjestelmää, eikä erillisenä komponenttina.
Oikein valittu loistehon kompensointikaappi voi tarjota useita toiminnallisia ja taloudellisia etuja. Tulokset vaihtelevat kuormitusominaisuuksien, järjestelmän suunnittelun ja paikallisten sähkölaskutuskäytäntöjen mukaan.
Automaattinen kondensaattorin kytkentä auttaa jakelujärjestelmää vastaamaan muuttuvaan loistehotarpeeseen. Tehokertoimen parantaminen voi auttaa tiloja täyttämään sähkön vaatimukset ja pienentämään tehokertoimeen liittyviä maksuja tarvittaessa. Todelliset tulokset tulee varmistaa sähkömittauksilla käyttöönoton jälkeen.
Loisvirta myötävaikuttaa virtaan liittyviin häviöihin johtimissa ja muuntajissa. Kompensointi voi pienentää näitä häviöitä sopivissa käyttöolosuhteissa vähentämällä loisvirtaa ylävirran laitteista. Häviön vähennyksen määrä riippuu sähköverkosta ja korvauslaitteiden sijainnista.
Muuntajilla on rajat, jotka perustuvat näennäiseen tehoon, eivät pelkästään aktiivitehoon. Kun loisteho vie huomattavan osan käytettävissä olevasta kapasiteetista, muuntajalla voi olla vähemmän kapasiteettia lisäaktiivisille kuormille. Tehokertoimen korjaaminen voi vapauttaa jonkin verran näennäistä tehokapasiteettia tuotantotarpeeseen, vaikka todellinen käyttökapasiteetti on silti tarkistettava muuntajan nimellisarvojen ja lämpörajojen perusteella.
Dynaaminen kompensointi voi seurata moottorin käynnistysten, muuttuvien tuotantoaikataulujen ja erilaisten käyttökuormien aiheuttamia muutoksia. Nollapistekytkennällä on tarkoitus vähentää kytkentätransientteja sopivissa käyttöolosuhteissa. Oikea suojauksen koordinointi ja käyttöönotto ovat edelleen olennaisia luotettavan toiminnan kannalta.
Pienempi loisvirta, pienemmät sähköhäviöt ja parempi tehokerroin voivat osaltaan alentaa käyttökustannuksia. Käytännön investointiarvioinnissa tulee verrata kaapin hankinta- ja asennuskustannuksia odotettavissa oleviin säästöihin, huoltotarpeisiin, käyttöaikoihin ja kohteen sähkötariffirakenteeseen.
GGJ loistehon kompensointikaappi soveltuu pienjännitejakelujärjestelmiin, joissa induktiiviset kuormat luovat huomattavan loistehotarpeen. Tyypillisiä sovelluksia ovat seuraavat.
Laitteiden, joissa on lukuisia taajuusmuuttajakäyttöjä, tasasuuntaajia, hitsauslaitteita tai muita epälineaarisia kuormia, tulee arvioida harmoninen särö ennen tavanomaisen kondensaattorikompensoinnin asentamista. Mittaustuloksista riippuen kaappi sopivilla reaktoreilla tai erillinen aktiivinen tehosuodatin voi olla sopivampi sovellukseen.
Lue lisää täydentävistä virranlaaturatkaisuista Junrayn pienjännitesähkölaitteiden verkkosivustolta.
Oikean GGJ-loistehokompensointikaapin valinta vaatii enemmän kuin kapasiteetin valitsemisen muuntajan koon perusteella. Insinöörien tulee arvioida todellinen loistehon tarve, kuormituksen vaihtelu, harmoniset olosuhteet, asennusrajoitukset ja sovellettavat sähkövaatimukset.
Kerää sähkönlaadun mittaukset edustavien käyttöjaksojen aikana. Kirjaa pätöteho, loisteho, tehokerroin, jännite, virta ja kuormituksen vaihtelu mahdollisuuksien mukaan. Vain kevyen kuormituksen aikana tehdyt mittaukset eivät välttämättä heijasta tuotantohuippujen aikana vaadittavaa kompensaatiota.
Yleisesti käytetty alustava laskenta vaadittavalle kondensaattorikapasiteetille on:
Qc = P × (tan φ₁ − tan φ₂)
Tässä Qc on vaadittu kompensointikapasiteetti kvarteina, P on pätöteho kilowatteina, φ₁ on alkutehokerroinkulma ja φ₂ on tavoitetehokerroinkulma.
Tämä kaava antaa arvion sopivista käyttöolosuhteista. Lopullisessa suunnittelussa tulee ottaa huomioon todellinen kuormituksen vaihtelu, olemassa olevat kondensaattoriryhmät, harmoniset, jänniteolosuhteet ja ylikompensoinnin riski.
Vähitellen muuttuvia kuormia voidaan palvella tavanomaisella porrastetulla kytkennällä, kun taas nopeasti vaihtelevat kuormat voivat vaatia nopeampaa kompensointistrategiaa. Kytkentätapa tulee valita kuormitusprofiilin ja valmistajan vahvistaman konfiguraation mukaan.
Jos epälineaarisia kuormia esiintyy, hanki harmoniset mittaukset tai ammattimainen virranlaadun arviointi. Varmista ennen kaapin määrittämistä, tarvitaanko viritetyt reaktorit, harmoniset suodattimet tai muut vaimennuslaitteet.
Ennen kuin teet ostotilauksen, vahvista:
Oikea asennus on välttämätöntä GGJ-loistehokompensointikaapin turvallisuuden ja tehokkuuden kannalta. Laitteen saa asentaa pätevä sähköhenkilöstö hyväksyttyjen piirustusten, valmistajan ohjeiden ja sovellettavien paikallisten määräysten mukaisesti.
Vaikka automaattinen kompensointi vähentää manuaalisen kytkennän tarvetta, se ei poista tarkastustarvetta. Huoltohenkilöstön tulee tarkistaa käyttölämpötilat, tuuletusreitit, sähköliitännät, kondensaattorin kunto, säätimen hälytykset ja merkit epänormaalista melusta tai ylikuumenemisesta.
Ammattitaitoisen henkilöstön on suoritettava sähkötarkastus ja huolto asianmukaisia eristys- ja turvallisuusmenetelmiä käyttäen. Kondensaattorit voivat säilyttää sähkövarauksen virran katkaisun jälkeen, joten valmistajan purku- ja tarkastusmenettelyjä on noudatettava ennen työn aloittamista.
Sen ensisijainen tehtävä on parantaa tehokerrointa syöttämällä kapasitiivista loistehoa pienjännitejakelujärjestelmään. Tämä voi vähentää ylävirran loisvirtaa, alentaa virtaan liittyviä häviöitä ja auttaa laitteita täyttämään sovellettavia tehokerroinvaatimuksia.
Viitatun Junray-tuotteen kompensointikapasiteetti on 50–500 kvar ja räätälöityjä. Sopiva luokitus tulee määrittää mitatun loistehotarpeen, tavoitetehokertoimen, kuormitusprofiilin ja harmonisten olosuhteiden perusteella.
Se voi auttaa vähentämään tai välttämään tehokertoimeen liittyviä rangaistuksia, kun kompensointijärjestelmä on oikein mitoitettu ja sitä käytetään. Todelliset laskutustulokset riippuvat kuitenkin laitoksen tariffisäännöistä, kysyntämalleista ja muista sovellettavista maksuista. Säästöjä tulee arvioida paikkakohtaisten tietojen perusteella eikä etukäteen oletettu.
Kompensointi vähentää ensisijaisesti loisvirtaa ja voi pienentää sähkönjakeluhäviöitä. Se ei suoraan eliminoi tuotantolaitteiden vaatimaa aktiivienergiaa. Aktiivienergian kulutuksen vähennys riippuu vältetyistä häviöistä ja järjestelmän käyttöolosuhteista.
Se voi olla sopiva, mutta taajuusmuuttajakäyttöisten laitteiden tulisi arvioida harmoninen särö ja mahdollinen resonanssi ennen kondensaattorikompensoinnin valintaa. Tuloksista riippuen saatetaan tarvita reaktoreita tai erityisiä harmonisia lieventäviä laitteita.
Ostajien tulee ilmoittaa nykyinen tehokerroin, aktiivinen kuorma, tavoitetehokerroin, käyttöaikataulu, nimellisjännite ja kaikki saatavilla olevat tehon laadun mittaukset. Sähköinsinööri tai valmistaja voi sitten laskea alustavan kvar-vaatimuksen ja vahvistaa sopivan konfiguraation.
Anna vaadittu kompensointikapasiteetti, jännite ja taajuus, jakelujärjestelmän piirustukset, kuormitusominaisuudet, harmoniset tiedot, kotelointivaatimukset, ensisijaiset komponentit, viestintätarpeet ja kohde. Nämä tiedot auttavat toimittajaa valmistelemaan projektia vastaavan kokoonpanon.
GGJ loistehon kompensointikaappi voi olla arvokas investointi teollisuus- ja kaupallisiin tiloihin, jotka etsivät parempaa tehokerrointa, pienempää loisvirtaa, parempaa muuntajien käyttöä ja tehokkaampaa pienjännitejakelua. Sen tehokkuus riippuu tarkasta kapasiteetin valinnasta, sopivasta kytkentäohjauksesta, harmonisen arvioinnista, asianmukaisesta asennuksesta ja jatkuvasta tarkastuksesta. Arvioimalla todellisen sähkötarpeen ja projektin tarpeet ennen ostoa, yritykset voivat valita kompensointiratkaisun, joka tukee luotettavaa toimintaa ja mitattavissa olevaa pitkän aikavälin arvoa.
Junray tarjoaa GGJ loistehon kompensointikaappeja teollisuussovelluksiin, joissa on konfiguroitava kompensointikapasiteetti ja ohjausvaihtoehdot erilaisiin projektitarpeisiin. Jos suunnittelet uutta asennusta tai päivität olemassa olevaa sähköjärjestelmää,ota meihin yhteyttätänään keskustellaksesi teknisistä vaatimuksistasi, pyytääksesi räätälöidyn tarjouksen ja löytääksesi sopivan loistehokompensointiratkaisun laitoksellesi.
-
