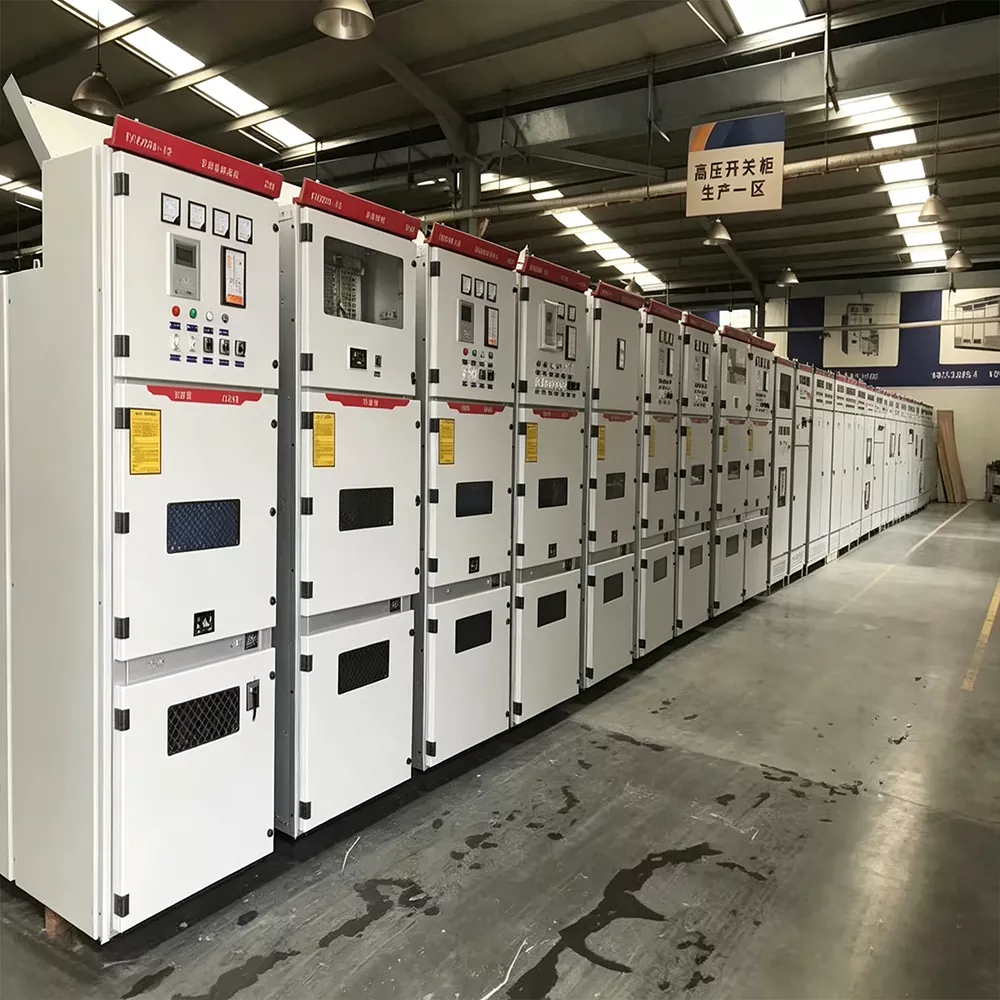

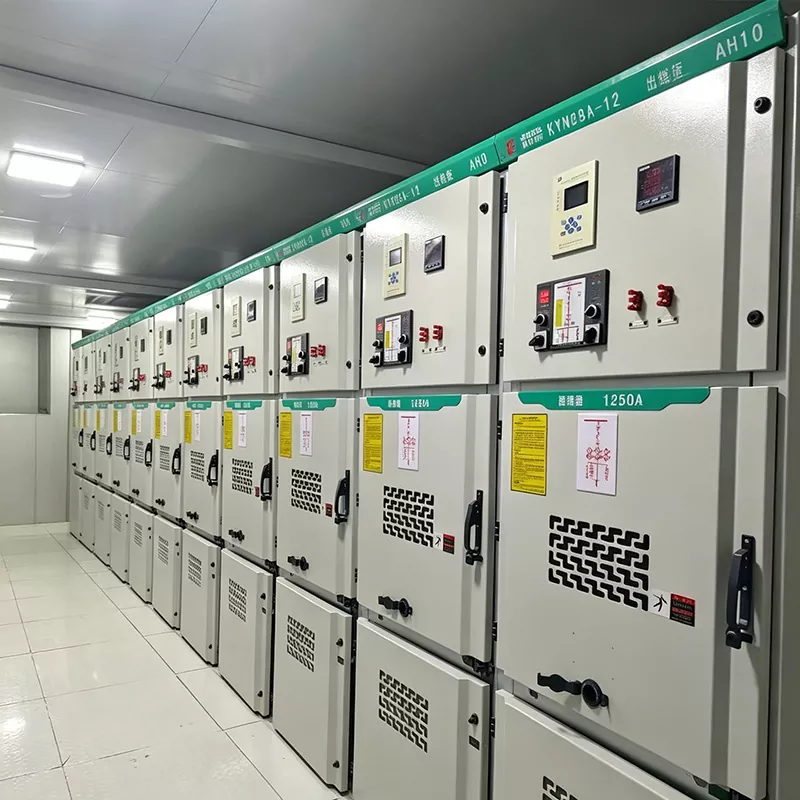

KYN28-12 AC metallikoteloitu kytkinlaite

KYN28-12 AC metallikoteloitujen kytkinlaitteiden tärkeimmät edut

"Viiden eston" lukitus äärimmäisen turvallisuuden takaamiseksi: Erillinen "Five-Prevention" lukitussuojajärjestelmämme estää täysin toimintavirheet - erityisesti estämällä katkaisijoiden tahattoman avautumisen tai sulkeutumisen, kuormituksen alaisen erottimien käytön, maadoitusjohtimien kytkemisen jännitteisiin piireihin, katkaisijoiden sulkemisen, kun maadoitusjohdot on kiinnitetty, ja vahingossa pääsyn jännitteisiin osiin. Tämä järjestelmä eliminoi perusteellisesti korkeajännitteisten käyttövirheiden riskin ja turvaa siten käyttöhenkilöstön turvallisuuden ja ehkäisee inhimillisistä virheistä johtuvia vikoja.

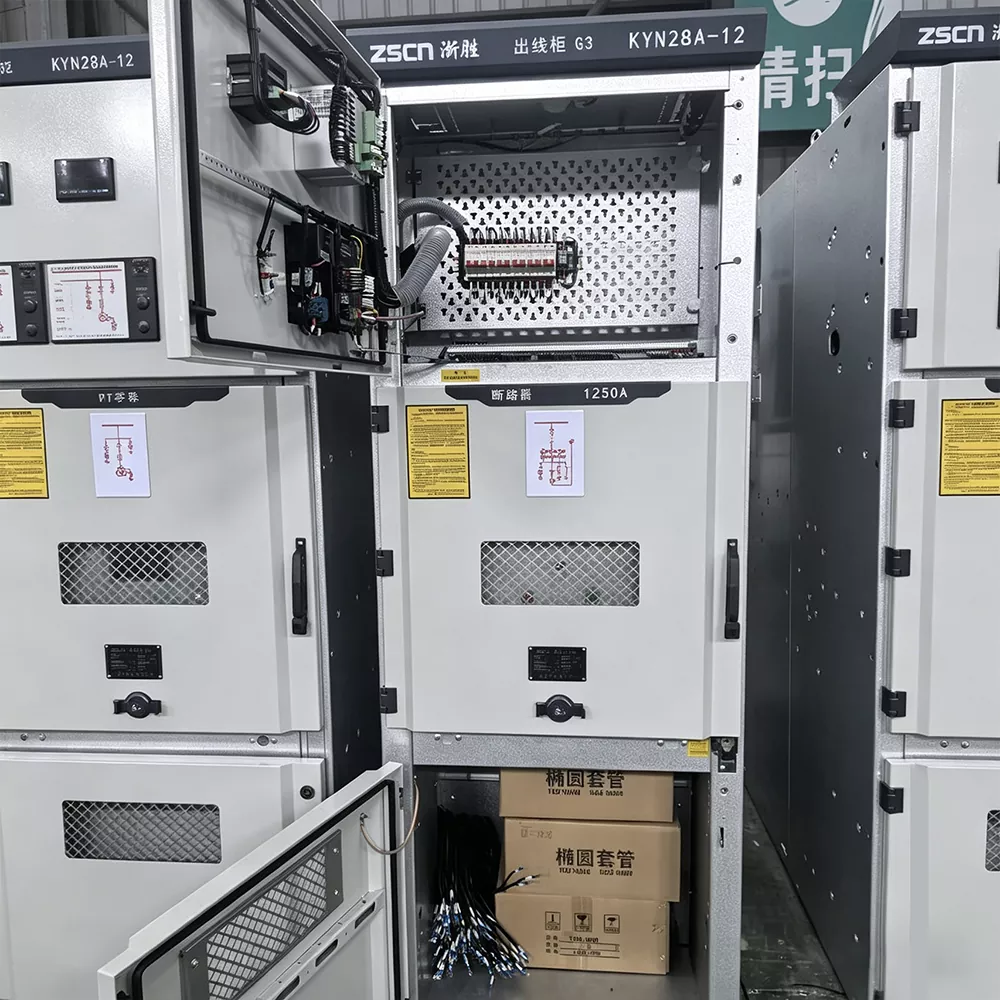

Ulosvedettävä vaunurakenne huoltoon ilman sähkökatkosta: Katkaisija käyttää ulos vedettävää vaunurakennetta. Jos vika ilmenee tietyssä piirissä, vastaava vaunu voidaan yksinkertaisesti vetää pois huoltoa varten; jäljellä olevat suurjännitepiirit pysyvät täysin ennallaan, jolloin koko suurjännitejärjestelmä ei tarvitse sammuttaa. Tämä vähentää merkittävästi seisokkeja ja sopii erinomaisesti suurjänniteympäristöihin, joissa jatkuva virransyöttö on kriittistä.

IP4X korkea suojausluokitus: IP4X-suojausluokituksen ansiosta kojeisto estää tehokkaasti pölyn ja kosteuden ja suojaa siten sisäisiä suurjännitekomponentteja. Tämä varmistaa vakaan ja luotettavan toiminnan myös ympäristöissä, joille on ominaista korkea kosteus tai korkea pölytaso.

Tekniset parametrit

Sovellettavat skenaariot

Sähköasemat: Korkeajännitteiset lähtö- ja sisääntulokaapit 10 kV sähköasemilla.

Suuret teollisuuslaitokset: Korkeajännitteinen virranjakelu, mukaan lukien 10 kV tulo- ja lähtösyöttölaitteet.

Laajamittainen datakeskukset: Korkeajännitteinen virranjakelu massiivisiin datakeskuksiin ja kriittisiin ympäristöihin, joissa sähkökatkokset ovat ehdottomasti kiellettyjä.

Rail Transit: Suurjännitteen virranjakelu metro- ja suurnopeusjunajärjestelmiin.

Infrastruktuuriprojektit: Korkeajännitteinen sähkönjakelu lentokentille ja sairaaloihin – poikkeuksellista luotettavuutta vaativat skenaariot.

Laadunvarmistus

Junray Electrical noudattaa tiukasti kansallisia standardeja KYN28-12 AC metallikoteloiduille kojeistoille tuotannon aikana. Jokainen kaappi käy läpi tiukat rakennetarkastukset, kestävyysjännitetestit, lukitustestit ja suojatestit vakaan ja turvallisen toiminnan varmistamiseksi. Tarjoamme kattavat räätälöintimahdollisuudet sekä yksittäisille yksiköille että tietyille toiminnoille; Korkeajännitteisen sähkönjakelusuunnitelmasi perusteella voimme räätälöidä eksklusiivisia kaappeja, jotka integroituvat saumattomasti projektisi vaatimuksiin – joissa on kypsää ammattitaitoa ja poikkeuksellista kestävyyttä.

Kenian 10 kV virranjakeluprojekti

Hankkeen yleiskatsaus

·Projektin nimi: 10kV virranjakeluprojekti kiinalaisten investoimaan teollisuuspuistoon Nairobissa

·Sijainti: Kenia

·Valmistumispäivä: tammikuu 2026

·Projektin laajuus: teollisuuspuiston 10kV jakeluasema, jossa kuusi 1600kVA muuntajaa

Käytetyt tuotteet

· Malli: KYN28-12 High Voltage Switchgear

· Määrä: 18 yksikköä

·Kokoonpano: VS1-katkaisijat + XJ (Xuji) mikroprosessoripohjaiset suojareleet

· Sertifiointi: CE-sertifioitu; IEC-standardien mukainen

·Erityisvaatimukset: Soveltuu korkean lämpötilan Afrikan ympäristöihin; korroosionkestävä; pystyy käsittelemään merkittäviä verkon vaihteluita

Ratkaisu

Vastataksemme Kenian Afrikan markkinoiden erityispiirteisiin tarjosimme räätälöidyn vientiratkaisun:

1. Ympäristön sopeutumiskyvyn suunnittelu

·Kojeistokoteloissa on ruosteenestojauhemaalausprosessi kaksikerroksisella viimeistelyllä, joka sopii kuumiin ja kosteisiin rannikkoympäristöihin

·Kaikki sisäiset metalliosat on galvanoitu ruosteen ja korroosion estämiseksi

·Komponentit on valittu laajalle käyttölämpötila-alueelle kestämään Afrikan korkeita lämpötiloja

· Tehostettu ilmanvaihto ja lämmönpoistorakenne, joka minimoi lämpötilan nousun kaapin sisällä

2. Verkon vakauden mukauttaminen

· Varustettu laaja-alaisilla suojalaitteilla, jotka käsittelevät Kenian verkon jännitevaihteluita ja taajuuden epävakautta

· Saapuvien syöttöpaneeleissa on korkean suorituskyvyn ylijännitesuojalaitteet (SPD:t), jotka suojaavat salamaniskuilta ja ylijännitteeltä

·Suojausasetukset ovat joustavasti säädettävissä paikan päällä vastaamaan paikallisia verkkoolosuhteita

·Varustettu automaattisella siirtokytkinjärjestelmällä (ATS) tehostamaan virransyötön luotettavuutta

3. Vientipalvelutuki

·Kaikki tuotteet ovat CE-sertifioituja ja niiden mukana tulee kattava englanninkielinen tekninen dokumentaatio

· Pakattu kaasuttomiin puulaatikoihin, jotka on suunniteltu vientiin, kosteudenkestävällä käsittelyllä merirahtia varten

·Kiinalaiset insinöörit lähetettiin paikalle valvomaan asennusta ja käyttöönottoa

· Paikallisille O&M-henkilöstölle tarjotaan englanninkielistä käyttökoulutusta

·3 vuoden takuu ja 24 tunnin tekninen etätuki

Asiakaspalaute

"Olemme tehneet monia projekteja Afrikassa, ja Junrayn KYN28-kytkinlaitteet ovat parhaita käyttämiämme. Ne sopeutuivat hyvin paikallisiin verkko-olosuhteisiin ja korkeisiin lämpötiloihin. Heidän insinöörinsä tuli paikalle käyttöönottoon ja koulutukseen, mikä oli erittäin hyödyllistä. Laatu on vakaa, hinta kilpailukykyinen ja palvelu erinomaista. Jatkamme varmasti yhteistyötä."

— Projektipäällikkö Zhang, kiinalainen suunnitteluyritys
