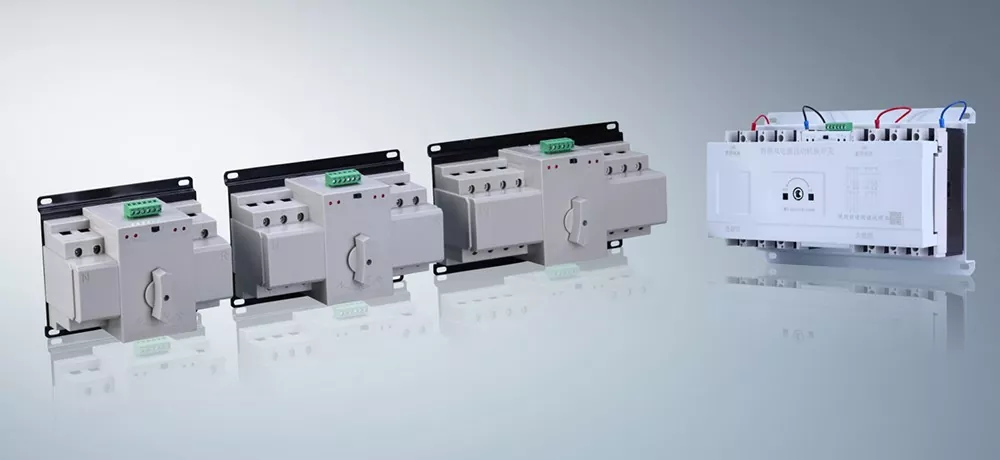

ATS Dual Power Automatic Transfer Switch-PC

Skenaarioissa, kuten sairaaloissa, datakeskuksissa ja korkealuokkaisissa toimistorakennuksissa, jopa yhden sekunnin sähkökatkos voi aiheuttaa korjaamattomia menetyksiä - lääketieteellisten laitteiden seisokki vaikuttaa hoitoon, palvelimien seisokit johtavat ydintietojen katoamiseen ja tuotantolaitteiden seisokki johtaa valtaviin tappioihin. Perinteiset CB-tason kaksoisvirtalähteet koostuvat kahdesta toisiinsa kytketystä katkaisijasta, joilla ei ole vain riittämätön katkaisukyky ja jotka eivät kestä suuria oikosulkuvirtoja, vaan niillä on myös hidas kytkentänopeus (yleensä 1000-2500 millisekuntia), mikä on erittäin herkkä aiheuttamaan vikojen laajenemista, eivätkä periaatteessa pysty täyttämään virransyötön tarvetta. ATS Dual Power Automatic Transfer Switch-PC, jossa on integroitu rakenne, kompensoi täysin CB-tason tuotteiden puutteet, rakentaa virtalähteen turvalinjan kriittisiin skenaarioihin ja varmistaa virransyötön joka sekunti.

Vastaa suoraan erittäin luotettavan virtalähteen ydintarpeeseen

ATS Dual Power Automatic Transfer Switch-PC keskittyy "luotettavuuteen, nopeuteen ja tehokkuuteen". Jokainen etu vastaa tarkasti ostajien keskeisiä huolenaiheita, mikä tekee siitä kilpailukykyisemmän kuin CB-taso, vastaa paremmin korkean kysynnän skenaarioiden todellisia tarpeita ja mahdollistaa paremman mielenrauhan sekä ostamisessa että käytössä.

PC-tason integroitu rakenne, luotettavampi laukaisu: Integroidun rakenteen ansiosta se eroaa CB-tason karkeasta rakenteesta, jossa kaksi katkaisijaa on kytketty. Siinä ei ole liukumista tai uudelleenkytkentää koskevia mekaanisia vaaroja, ja sen laukaisukyky ylittää reilusti CB-tason. Se laukaisee helposti suuret oikosulkuvirrat, mikä estää tehokkaasti vikojen laajenemisen, ja sopii kriittisiin skenaarioihin, joissa laukaisukapasiteettivaatimukset ovat korkeat. Se noudattaa tiukasti kahta standardia IEC 60947-6-1 ja GB/T 14048.11 sekä kotimaassa että kansainvälisesti, mikä takaa ammattimaisen suorituskyvyn.

Automaattinen ja nopea kytkentä, virransyöttö ei koskaan katkennut: Varustettu älykkäällä tunnistusmoduulilla, se voi seurata verkkovirran toimintatilaa reaaliajassa. Kun verkkovirta katkeaa, se siirtyy välittömästi varavirtalähteeseen. Kytkentänopeus on paljon nopeampi kuin CB-tason, mikä täyttää kriittisten skenaarioiden millisekuntitason kytkentävaatimukset. Prosessin aikana ei tarvita manuaalista käyttöä, mikä varmistaa keskeytymättömän virransyötön ja ratkaisee täydellisesti sairaaloiden ja datakeskusten "ei sähkökatkoksia" aiheuttavat ydinongelmat, mikä takaa kriittisten laitteiden jatkuvan toiminnan.

Korkea vakaus ja vähäiset viat, kätevämpi huolto: Integroitu rakenne yksinkertaistaa sisäistä mekaanista rakennetta tehden siitä vakaamman toiminnassa, ja vikatiheys on paljon pienempi kuin CB-tason. Toistuvaa huoltoa ei tarvita, mikä vähentää merkittävästi myöhempiä ylläpitokustannuksia. Samalla se on yhteensopiva vaativien käyttöympäristöjen kanssa varmistaen vakaan suorituskyvyn myös pitkän jatkuvan käytön aikana, eliminoiden täysin ostajien huolen laitteiden luotettavuudesta.

Tekniset tiedot

Yksityiskohtainen esittely

Junray Electrical noudattaa laatuperiaatetta ja kiinnittää huomiota kaikkiin yksityiskohtiin. Ammattimaisen käsityönä se varmistaa ATS Dual Power Automatic Transfer Switch - PC:n pitkäaikaisen vakaan toiminnan. Yksityiskohtien huolellinen huomio eliminoi ostohuolet. PC-tason integroidulla rakenteella on korkeampi keskeytyskapasiteetti ja luotettavampi toiminta, mikä eliminoi täysin CB-tason liitetyn rakenteen haitat; älykäs automaattinen kytkentärakenne tarkkailee virtalähteen tilaa reaaliajassa, kytkeytyy tarkasti ja nopeasti, mikä varmistaa keskeytymättömän virransyötön; luotettava toimintamekanismi varmistaa tarkat avaus- ja sulkemistoiminnot, tasaisen kytkennän ilman viivettä ja sillä on erittäin alhainen vikasuhde; standardoitu asennusrakenne mahdollistaa sen asentamisen suoraan jakelukaappiin ja ohjauskaappiin, mikä tekee asennuksesta kätevän ja säästää asennusaikaa ja työvoimakustannuksia, sopii erilaisiin jakelukaappiasetelmiin.

Räätälöity erityisesti erittäin luotettaviin skenaarioihin

ATS Dual Power Automatic Transfer Switch-PC, jonka tärkeimmät edut ovat korkea luotettavuus ja nopea kytkentä, on laajalti sovellettavissa erilaisiin skenaarioihin, jotka vaativat korkeaa virransyötön luotettavuutta. Jokainen skenaario voidaan sovittaa tarkasti vaatimuksiin, mikä varmistaa turvallisemman virransyötön ja todella saavuttaa "räätälöityjä". Sairaalan sähkönjakelutilanteissa se on sovitettu syöttämään virtaa erilaisiin sairaaloiden lääkinnällisiin laitteisiin, mikä varmistaa kirurgisten laitteiden ja tehohoitoyksiköiden jatkuvan toiminnan, turvaa elämän turvallisuuden ja noudattaa GB 16895.24-2005 lääketieteellisten laitosten sähköstandardeja. tietokeskusskenaarioissa se on mukautettu ydinlaitteisiin, kuten palvelimiin ja kytkimiin, jolloin vältetään tietojen katoaminen ja liiketoiminnan keskeytykset sähkökatkojen vuoksi; asuin- ja toimistorakennusskenaarioissa se on sovitettu korkean kerrostalojen asukkaiden ja liiketoimistojen virransyöttöön varmistaen, että jokapäiväiseen elämään ja toimistotoimintoihin ei vaikuteta; aurinkosähköjen kaksoistehokytkentäskenaarioissa se on sovitettu vaihtamaan aurinkosähköjärjestelmien ja varavirtalähteiden välillä, mikä varmistaa vakaan aurinkosähkön tehonsyötön ja täyttää GB/T 19964-2012 aurinkosähkövoimaloiden liitäntästandardit.

Räätälöinnin vakuutus

Ammattimaisena ATS Dual Power Automatic Transfer Switch-PC:n valmistajana, toimittajana ja tehtaana Kiinassa Junray Electrical noudattaa tiukasti PC-tason kaksoistehoisten automaattisten siirtokytkimien kansallista standardia (GB/T 14048.11-2024). Jokainen laite käy läpi kolme ydintestiä: käynnistysvirheenkorjaus, kytkentätesti ja rikkoutumistesti sen varmistamiseksi, että jokainen tehtaalla valmistunut laite voi toimia vakaasti ja läpäistä projektin hyväksynnän sujuvasti. Tarjoamme räätälöinnin kontaktien määrän ja ajankohdan. Voimme räätälöidä ainutlaatuisia laitteita kaksoisvirrankytkentävaatimustesi perusteella. Olitpa sairaalassa, datakeskuksessa tai aurinkosähköprojektissa, se voidaan mukauttaa tarkasti, mikä mahdollistaa huolettoman hankinnan.

Miksi valita meidät?

Verrattuna muiden valmistajien vastaaviin tuotteisiin meillä on syvempi ymmärrys korkean luotettavuuden virtalähteiden keskeisistä vaatimuksista ja voimme vastata paremmin ostajien todellisiin huolenaiheisiin. Junray Electricalin ATS Dual Power Automatic Transfer Switch-PC:n valitseminen merkitsee mukavuutta, mielenrauhaa ja turvallisuutta.

Ammattimainen vahvuus: Vuosien syvällinen tutkimus ja tuotanto erittäin luotettavien sähkönjakelulaitteiden alalla, meillä on täydellinen T&K-, tuotanto- ja laaduntarkastusjärjestelmä, joka täyttää sekä kansainväliset että kotimaiset standardit ja varmistaa laadun.

Selkeät erotuksen edut: PC-tason integroitu rakenne on vahvempi, kytkeytyy nopeammin ja luotettavampi kuin CB-tason katkaisija, mikä vastaa tarkasti virtalähteen kipupisteisiin avainskenaarioissa.

Räätälöidyt palvelut: Tukee piirien lukumäärän ja virran räätälöimistä eri skenaarioiden tarpeisiin, hylkäämällä "yksi koko sopii kaikille";

Kattava ja huomaavainen palvelu: Tarjoaa ammattimaista valintaopastusta ennen myyntiä sekä asennus- ja käyttöönottotukea myynnin jälkeen, mikä varmistaa, että osto- ja käyttöprosessi on huoleton ja helpottaa projektin sujuvaa etenemistä.

Ota meihin yhteyttä nyt, lukitse tämä huippuvaihtoehto korkean luotettavuuden kaksoisvirtakytkinlaitteisiin, rakenna virtalähteen puolustuslinja keskeisiin skenaarioihisi, poista sähkökatkoksen riski ja varmista, että jokainen virtalähde on vakaa, turvallinen ja tehokas!

Jälkiasennuksen tapaustutkimus

I. Hankkeen yleiskatsaus

Tämä projekti sisältää sähkönjakelujärjestelmän päivityksen A-luokan korkea-asteen sairaalan sairaalarakennuksen ja tehohoitoyksikön (ICU). Se edustaa tyypillistä "luokan I kuormitus" -virtalähdeskenaariota, joka kattaa kriittiset kuormat, kuten leikkaussalin sähköjärjestelmät, teho-osaston elämää ylläpitävät laitteet, lääketieteellisen hapen syöttöyksiköt, palopumput, hissit ja tarkkuuslaitteet keskuspalvelinhuoneessa. Nämä kuormat vaativat ehdotonta jatkuvuutta – sähkökatkot ja hetkelliset sammutukset ovat ehdottomasti kiellettyjä – asettaen erittäin korkeat vaatimukset kytkentänopeudelle, virran jatkuvuudelle ja ylijännite-/iskunkestävyydelle. Alkuperäisessä järjestelmässä käytettiin tavanomaisia ​​CB-luokan kaksoistehokytkimiä, jotka kärsivät hitaista kytkentänopeuksista, alttiudesta suurten kytkentävirtojen aiheuttamille laukaisuille sekä lyhyistä jännitteen laskuista johtuvista vääristä kytkennöistä. Verkon vaihtelut aiheuttivat usein tarkkuuslääketieteellisten laitteiden uudelleenkäynnistyksen ja tiedonsiirron keskeytyksen, mikä ei täytä luokan I kuormituksille vaadittavia keskeytymättömän virransyötön standardeja.

Luokan I kuormia koskevien pakollisten määräysten noudattamiseksi ja hengenturvalaitteiden jatkuvan toiminnan varmistamiseksi järjestelmä päivitettiin täysin PC-luokan integroituihin kaksitehoisiin automaattisiin siirtokytkimiin. Tämä mahdollistaa nopean vaihdon kahden itsenäisen sähkönlähteen ja varageneraattorin välillä, mikä varmistaa nollavirtakatkoksen, ei vääriä laukaisuja ja absoluuttisen toimintavarmuuden.

II. Ongelmat ennen jälkiasennusta

CB-luokan rakenteesta puuttuu iskunkestävyys ja se on altis virhelaukaisuille: Katkaisijapohjaisen kokoonpanon ansiosta moottorin käynnistyksistä johtuvat syöttövirrat ja hetkelliset verkon heilahtelut voivat helposti laukaista vääriä laukaisuja ja katkaista kriittisten laitteiden virran.

Hidas kytkentänopeus, joka ei sovellu tarkkuuslaitteille: CB-luokan kytkentäajat vaihtelevat 1-2 sekuntia, mikä ylittää tarkkuuslääketieteellisten laitteiden ja palvelimien tehohäviön sietokyvyn, mikä usein johti laitteiden uudelleenkäynnistymiseen ja tietojen katoamiseen.

Luokan I kuormituksen hyväksymisstandardien noudattamatta jättäminen: Säännöt kieltävät tiukasti CB-luokan kytkimien käytön luokan I kuormissa, mukaan lukien palopumput, hissit ja ydinpalvelinhuoneen laitteet, mikä aiheuttaa kriittisen vaatimustenmukaisuusongelman.

Suuri rinnakkaiskytkennän riski: Kaksoiskatkaisijakokoonpanon lukitusmekanismista puuttui tarkkuus; pitkäaikainen mekaaninen kuluminen aiheutti riskin, että kaksi virtalähdettä kytkeytyvät vahingossa rinnakkain.

Huono vakaus raskaassa kuormituksessa: Koskettimet olivat alttiita ylikuumenemiselle ja tärinälle suuritehoisten kuormien käynnistyksen ja sammutuksen aikana, mikä vaaransi virransyötön jatkuvuuden.

III. Laitteiston kokoonpanosuunnitelma

Sairaalastandardien "Class I" tehokuormituksia ja kriittisiä kuormia koskevien paloturvallisuusvaatimusten mukaisesti ydinsähkönjakokaapit käyttävät PC-luokan integroituja kaksitehoisia automaattisia siirtokytkimiä (ATS). Näissä yksiköissä on puhdas kuormakytkinrakenne ilman katkaisijalaukaisumekanismeja, ja ne tarjoavat korkean ylijännitteen sietokyvyn, nopeat kytkentänopeudet ja tarkan mekaanisen lukituksen, mikä tekee niistä ihanteellisia kriittisille, keskeytymättömille kuormille.

Ydinlaitteiden tekniset tiedot

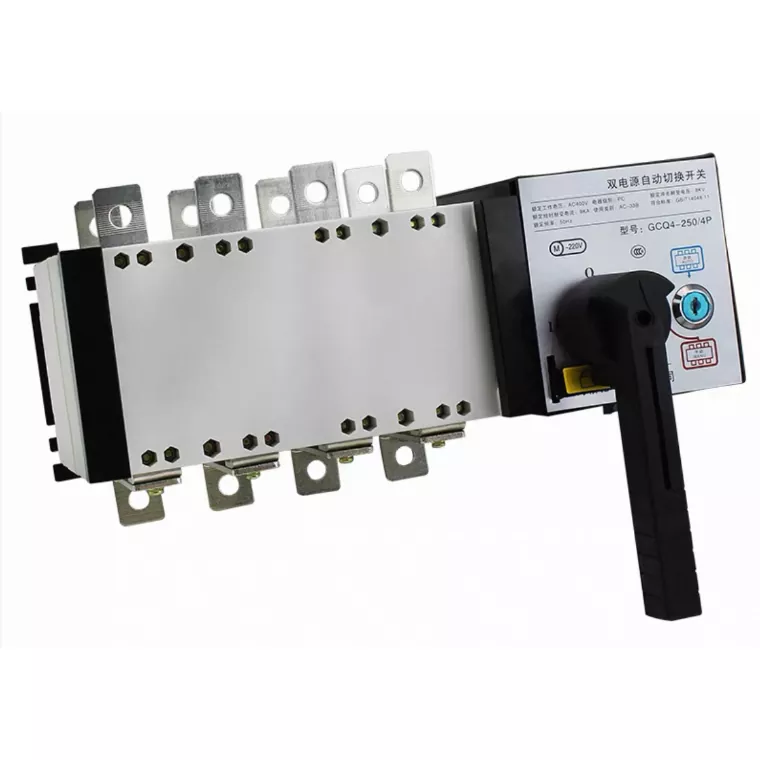

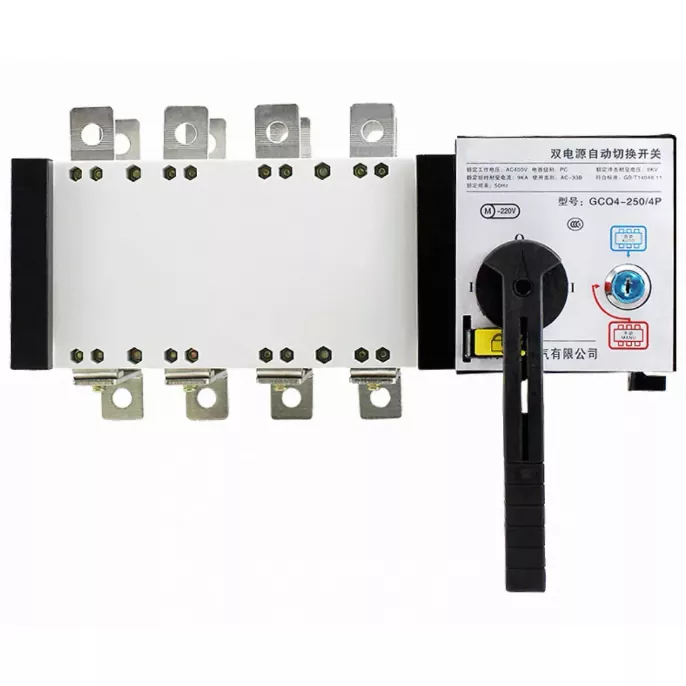

Malli: PC-luokan integroitu kaksitehoinen automaattinen siirtokytkin (ATS)

Nimellisjännite: AC 380V/220V

Nimellisvirta: 160A–250A (sopii sairaalan päävirta- ja palvelinhuonekuormille)

Rakenteelliset ominaisuudet: Integroitu yksikön suunnittelu; ei itsenäisiä katkaisijoita; ei ylikuormituslaukaisumekanismeja

Kytkentänopeus: Erittäin nopea kytkentä (0,1–0,5 s); täyttää tarkkuuslaitteiden keskeytymättömän toiminnan vaatimukset

Toleranssi: Kestää moottorin käynnistysylijännitevirtoja; ei laukaisua tai väärää toimintaa lyhytaikaisten ylikuormituksen aikana

Lukitusmenetelmä: Tarkkuusintegroitu mekaaninen-sähköinen lukitus; estää täysin kahden virtalähteen rinnakkaiskytkennän

Sovellettavat kuormat: Sairaalaluokan I kuormat, palopumput, hissit, datakeskukset ja kriittiset laitteet, jotka vaativat keskeytymätöntä virtaa

IV. Sovelluksen kohokohdat

Integroitu rakenne, eliminoi väärän laukaisun: PC-luokan suunnittelu ei sisällä ylikuormitus-/oikosulkulaukaisutoimintoja; yksikkö käsittelee vain kytkennän eikä laukea tarpeettomasti, mikä ratkaisee tehokkaasti kriittisten laitteiden ylijännitevirtojen aiheuttamat sähkökatkokset.

Huippunopea vaihto, todella keskeytymätön: Millisekunnin tason kytkentä varmistaa saumattomat siirtymät verkon välkkymisen tai hetkellisen jännitehäviön aikana, mikä estää tarkkuuslääketieteen ja IT-laitteiden uudelleenkäynnistyksen tai tietojen katoamisen.

Erinomainen ylijännitekestävyys: Suunniteltu kestämään vesipumppujen, hissien ja suurten koneiden käynnistyspiikkejä; toleranssi ylittää paljon CB-luokan standardit; vakaa, viileä toiminta raskaan kuormituksen olosuhteissa.

Erittäin luotettava lukitus: Tarkka integroitu mekaaninen lukitusrakenne minimoi kulumisen; varmistaa tasaisen, tukoksettoman pitkän toiminnan ilman rinnakkaisen virtalähteen kytkennän riskiä.

Täyttää pakolliset luokan I kuormitusstandardit: Täyttää tiukat säännökset (rakennusten sähkö- ja paloturvallisuusmääräykset), jotka edellyttävät PC-luokan kaksoistehokytkimien käyttöä kriittisissä luokan I kuormissa; varmistaa 100 % tarkastusten läpäisyprosentin. V. Toimintakyky jälkiasennuksen jälkeen

Todellinen keskeytymätön virransyöttö kriittisille laitteille: Lääketieteelliset laitteet, palvelinhuoneet ja paloturvajärjestelmät eivät kokeneet seisokkeja ja nolla uudelleenkäynnistystä useiden verkon vaihteluiden, hetkellisten sähkökatkojen ja generaattorin vaihtotestien aikana.

Häiriölaukaisujen täydellinen eliminointi: Syöttövirrat ja lyhytaikaiset ylikuormitukset eivät enää laukaise vahingossa tapahtuvia irrotuksia; virtalähteen vakaus on saavuttanut 100%.

Tarkka kytkentä ilman tärinää tai ylikuumenemista: Koskettimet pysyvät vakaina ja lämpötilan nousu pysyy normaaleissa rajoissa pitkäaikaisen raskaan käytön aikana; ei esiinny mekaanisia häiriöitä tai epänormaalia ääntä.

Täysi paloturvallisuus- ja lääketieteellisten hyväksymisstandardien noudattaminen: Luokan I kuormien yhteensopiva konfigurointi ja luotettava kytkentälogiikka varmistivat erikoistuneiden vastaanottotarkastusten onnistuneen loppuunsaattamisen.

Erittäin alhainen huoltovirheprosentti: Yksinkertainen rakenne, haavoittuvien laukaisukomponenttien puuttuminen ja pitkä mekaaninen käyttöikä johtavat minimaalisiin pitkän aikavälin ylläpitokustannuksiin.

VI. Yhteenveto tapauksesta

PC-luokan kaksoistehosiirtolaitteet on suunniteltu erityisesti luokan I kuormille, palopumpuille, hisseille, sairaaloille, datakeskuksille ja kriittisille palvelinhuoneille. Keskeisiä etuja ovat integroitu rakenne, ei laukaisumekanismia, korkea ylijännitevastus, nopeat kytkentänopeudet ja häiriönsieto. CB-luokan laitteita käytetään luokan II tavallisissa kuormissa, kun taas PC-luokan laitteet palvelevat kriittisiä luokan I kuormia, joilla on eri roolit ja tiukat sääntelystandardit kullekin. PC-luokan laitteet ratkaisevat pohjimmiltaan ongelmat, kuten hetkelliset sähkökatkot, häiritsevät laukaisut ja laitteiden uudelleenkäynnistykset kriittisen kuormituksen yhteydessä, ja ne ovat keskeinen komponentti korkeatasoisen sähkönjakelun sekä turvallisen ja luotettavan virransyötön varmistamisessa rakennuksissa.
