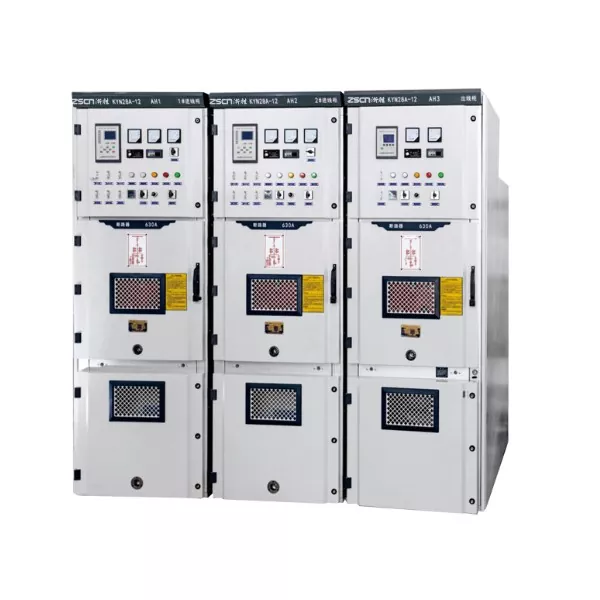

KYN28-24 AC metallikoteloitu kytkinlaite on Junray Electricalin erityisesti kehittämä panssaroitu ulosvedettävä metallikoteloitu kytkinlaite 20 kV sähköverkkoon. Se ylittää perinteisten 12 kV keskiasenteisten kaappien rajoitukset, joita ei voida sovittaa 20 kV jännitejärjestelmään. 24 kV:n nimellisjännitteen ydinparametrilla se rakentaa ammattimaisen ja luotettavan sisätilojen kolmivaiheisen AC 50 Hz:n virranjakeluratkaisun. Laitteessa on keskikokoinen käsikärryrakenne, ja kaapin runko on tarkasti käsitelty aluminoiduista sinkkiteräslevyistä. Kokonaisrakenne on jaettu neljään itsenäiseen osastoon: virtakiskokammio, katkaisijakammio, kaapelikammio ja instrumenttikammio. Jokainen alue on fyysisesti eristetty, mikä varmistaa suurjännitetoiminnan vakauden rakenteellisesta näkökulmasta. Koska se on 20 kV:n sähköverkkoon tarkoitettu sähkönjakelulaitteisto, sen suunnittelu ja valmistus noudattavat täysin korkeajännitteisten sähkönjakelutapahtumien tiukkoja standardeja. Eristyskokoonpanosta suojaussuorituskyvystä turvalukitukseen kaikki on räätälöity 20 kV järjestelmän vaatimusten mukaisesti, joten se on vakio sähkönjakelulaitteisto 20 kV sähköasemille ja suurille teollisuusprojekteille.
|
Nimellisjännite |
AC 24KV |
|
Nimellistaajuus |
50 Hz |
|
Nimellisvirta |
630A ~ 4000A |
|
Nimellinen lyhytkestoinen kestovirta |
31.5kA/40kA/50KA |
|
Suojausluokka |
IP5X rakenne |
|
Keskelle asennetun ulosvedettävän rakenteen asennusmenetelmä |
Lattiassa seisova |
Laitteen nimellisjännite on AC 24kV, joka kestää vakaasti 20kV sähköverkon korkeajännitteisen siirtotarpeen. Perinteiseen 12kV keskiasennuskaappiin verrattuna jännitetaso on kaksinkertaistettu, mikä ratkaisee täysin ydinongelman, että tavalliset laitteet eivät pysty sopeutumaan 20kV sähköverkkoon, ja täyttävät sähkönjakelun ja ohjauksen vaatimukset suurjänniteskenaarioissa. Yhdessä 24 kV:n eristyskomponenttien ja paksunnettujen kuparikiskojen kanssa eristyksen suorituskykyä ja virransiirtokykyä parannetaan samanaikaisesti, mikä varmistaa korkeajännitepiirin pitkän aikavälin turvallisen toiminnan.
KYN28-24 AC metallikoteloitujen kytkinlaitteiden kaapin suojaustaso on IP5X, joka on parempi kuin IP4X-standardi, jota yleisesti käytetään 12 kV keskiasennetuissa kaapeissa. Se voi estää täysin pölyn tunkeutumisen ja vastustaa ympäristön kosteuseroosiota. Täysin tiivistetty kaappirakenne yhdistettynä erityisiin tiivistyskomponentteihin voi silti suojata sisäisiä korkeajännitekomponentteja ulkoisilta häiriöiltä korkean kosteuden, pölyisissä teollisuusympäristöissä, ulkosähköasemissa jne., säilyttäen vakaan eristyksen ja johtavuuden suorituskyvyn ja pidentäen laitteen käyttöikää.
Nimellinen lyhytkestoinen kestovirta kattaa kolme tasoa: 31,5 kA, 40 kA ja 50 kA. Se kestää korkeimman 50 kA oikosulkuvirran vaikutuksen, ylittäen huomattavasti tavallisten 12 kV laitteiden toleranssistandardit. Kun sähköverkossa on oikosulkuvika, se kestää nopeasti hetkellisen suuren virran, jolloin vältetään kaapin muodonmuutos, eristyksen rikkoutuminen ja muut ongelmat, varmistetaan laitteiden eheys sähköverkkovikojen aikana ja tarjotaan luotettava tuki sähköjärjestelmän suojaukselle.
Se on varustettu mekaanisilla ja sähköisillä kaksoislukituksilla, joilla saavutetaan viisi ennaltaehkäisevää toimintoa: estää käsikärryn vetämisen kuorman kanssa, estää virheellisen laukaisun ja katkaisijan sulkeutumisen, estää maadoituskytkimen sulkeutumisen teholla, estää pääsyn jännitteisiin osastoihin teholla ja estää katkaisijan sulkeutumisen, kun maadoituskytkin on kiinni. Tämä eliminoi virheellisen toiminnan riskin juurista alkaen ja varmistaa huoltohenkilöstön turvallisuuden. Keskelle asennettu käsikärry voidaan vetää ulos itsenäisesti, eikä yhden piirin huolto edellytä koko järjestelmän sammuttamista, mikä mahdollistaa jatkuvan huollon ja sopii skenaarioihin, joissa virran jatkuvuuden vaatimukset ovat erittäin korkeat.
20kV sähköaseman ydintulo- ja lähtölinjoina sekä mittauslaitteistona se hoitaa suurjännitesähkön vastaanotto-, jakelu- ja ohjaustehtävät täyttäen sähköaseman suurjännitepuolen vakaan sähkönjakelun vaatimukset.
Soveltuu suurten teollisuuspuistojen 20 kV:n pääsähkönjakelujärjestelmään, tarjoaa korkeajännitteisen tehon tuen useille tehtaille ja työpajoille puiston sisällä, varmistaen jatkuvan virransyötön ja turvallisen ohjauksen teollisuustuotannossa.
Virranjakelu erittäin suuriin datakeskuksiin
KYN28-24 AC metallikoteloitua kytkinlaitetta voidaan soveltaa erittäin suurten IDC-palvelinkeskusten 20 kV:n suurjännitteiseen tehonjakoon, joka täyttää datakeskusten keskeytymättömän virransyöttövaatimukset ja tarjoaa luotettavaa suurjännitevirtaa ydinkuormituksille, kuten palvelinklustereille ja jäähdytysjärjestelmille.
Palvelee 20kV sähkönjakeluprojekteja suurille infrastruktuurihankkeille, kuten lentokentille, suurnopeusjunakeskuksille, ja suurille tapahtumapaikoille, se soveltuu projektien rakennus- ja käyttövaiheiden suurjännitetehotarpeisiin varmistaen sähköjärjestelmän vakaan toiminnan.
Tarjoaa 20kV-tason tehonjakeluratkaisuja tehtaille, joissa on korkeajännitevaatimukset, kuten teräs-, kemian- ja elektroniikkavalmistus, jotka täyttävät suurten tuotantolaitteiden ja suurjännitemoottoreiden tehonsyöttö- ja suojausvaatimukset.
Junray Electrical on ammattimainen tehdas ja KYN28-24 AC metallikoteloitujen kytkinlaitteiden toimittaja Kiinassa. Olemme olleet syvästi mukana korkeajännitteisten sähkönjakelulaitteiden tutkimuksessa ja valmistuksessa useiden vuosien ajan, ja meillä on täydellinen tuotetutkimus-, tuotanto- ja laaduntarkastusjärjestelmä. KYN28-24-tuote noudattaa kansainvälisiä ja kotimaisia standardeja, kuten IEC298 ja GB3906, koko suunnittelu- ja tuotantoprosessissaan. Ydinkomponentit valitaan alan korkealaatuisilta merkeiltä. Jokainen laite käy läpi tiukat testit, kuten jännitteen, eristyksen ja lukituksen kestävyys ennen tehtaalta lähtöä, jotta varmistetaan suorituskyvyn noudattaminen. Meillä on ammattitaitoinen tekninen tiimi, joka pystyy tarjoamaan räätälöityjä ratkaisuja asiakkaan 20kV sähköverkon todellisten tarpeiden mukaan. Samaan aikaan tarjoamme koko syklin palvelua, joka kattaa asennuksen ja käyttöönoton, käyttö- ja huoltokoulutuksen sekä huoltokorjauksen.
1. Voiko KYN28-24 korvata suoraan 12 kV:n keskikokoisen kojeiston?
KYN28-24:n nimellisjännite on 24 kV, erityisesti suunniteltu 20 kV sähköverkkoon. Sen eristysparametrit ja kaapin rakenne sopivat kaikki korkeajännitetasoille. 12 kV keskiasennettava kojeisto soveltuu vain sähköverkkoihin, joiden jännite on 12 kV tai sitä pienempi. Jännitetasot eivät täsmää, eikä niitä voi käyttää keskenään.
2. Mitä erityisiä ympäristöolosuhteita KYN28-24 AC metallikoteloitu kytkinlaite, jonka suojausluokka on IP5X, kestää?
IP5X-suojaus estää täysin pölyn pääsyn sisään ja kestää myös matalapaineisia vesisuihkuja kaikista suunnista. Se sopii korkean kosteuden, pölyisissä teollisuuspajoissa, ulkosähköasemissa, maanalaisissa jakelutiloissa jne., eikä lisäsuojalaitteita tarvita.
3. Mitä etuja välityyppisestä käsikärryrakenteesta on huoltoon?
Käsikärry voidaan vetää ulos itsenäisesti. Yhden piirin vikaantuessa vain vastaava käsikärry on poistettava huoltoa varten, kun taas muut piirit jatkavat toimintaansa. Tämä mahdollistaa ylläpidon ilman sähkökatkoksia, mikä vähentää merkittävästi seisokkeja ja sopii esimerkiksi sairaaloihin, datakeskuksiin ja junaliikenteeseen, joissa sähkökatkoja ei sallita.
4. Mikä on tämän tuotteen nimellisvirta-alue?
Laitteen nimellisvirta kattaa 630A - 4000A. Voit valita vastaavan virtamäärityksen asiakkaan kuormitustarpeen mukaan, joka täyttää erilaiset virtavaatimukset pienestä sähkönjakelusta suuriin teollisuusprojekteihin.
Hankkeessa rakennetaan uusi 20 kV suurjännitteinen sähkönjakelujärjestelmä uusiin materiaaleihin erikoistuneelle laajamittaiselle teolliselle tuotantokunnalle. Tehtaalla on raskaita tuotantolinjoja, joissa on laajamittaiset murskaus-, jauhatus- ja kuivauslaitteet, joita ohjaavat vaihtelevat taajuudet (VFD) ja luovat suuren kuormituksen ja iskukuormituksen käyttöolosuhteet. Alueverkossa käytetään 20 kV:n jakelustandardia (eränä perinteisestä 10 kV:sta); alun perin 12 kV luokkaan suunnitelluista laitteista puuttui riittävä jännitteenkestävyys ja eristysmarginaalit, mikä ei täyttänyt järjestelmän ylijännitesuojan ja turvallisen toiminnan vaatimuksia.
Hankkeessa käytetään KYN28-24 metallipäällysteistä, ulos vedettävää suurjännitekojeistoa koko sähköaseman 20 kV jännitetason huomioon ottamiseksi, järjestelmän eristyksen parantamiseksi ja teollisuuden pölyn ja ylijänniteolosuhteiden kestämiseksi. Nämä yksiköt toimivat päälaitteistona päätulolinjoille, väyläliitoksille, tehonsyöttölaitteille ja muuntajan suojauksille varmistaen jatkuvan raskaan tuotannon koko laitoksessa.
Jännitetason epäsuhta: Alueverkko toimii 20 kV:lla; standardinmukaisista KYN28-12-kaapeista puuttuu tarvittava jännitteenkestävyys, mikä aiheuttaa dielektrisen hajoamisen ja ylivuotoriskin, ja siksi ne eivät ole täysin sopivia.
Toistuva teollisuusylijännite: Suurten moottoreiden toistuva käynnistys/pysäytys ja VFD:n kytkeminen synnyttävät suuria käyttöjännitteitä, mikä vaatii poikkeuksellisia eristysmarginaaleja.
Ankara ympäristö: Tuotantopajojen korkea pölytaso ja merkittävät vuorokauden lämpötilan vaihtelut tekevät vakiokaapeista alttiita pölyn kerääntymiselle, pinnan seuraamiselle ja eristyksen nopeutuneelle vanhenemiselle.
Korkeat luotettavuusvaatimukset: Tuotantolinjat toimivat jatkuvasti (24/7) ilman laajoja sähkökatkoksia; ulosvedettävä rakenne on välttämätön nopean huollon ja komponenttien vaihdon kannalta.
Suuri tarkkuus releen suojauksessa: Raskaat laitteet asettavat tiukat vaatimukset oikosulkusuojalle, ylikuormitussuojalle ja välittömien laukaisutoimintojen herkkyydelle.
20 kV verkkostandardien ja raskaiden teollisten käyttöolosuhteiden mukaisesti suurjännitejakeluhuone on varustettu tasaisesti KYN28-24 metallipäällysteisillä, ulos vedettävillä kytkinlaitteilla. Yksiköissä on alipainekatkaisijat, älykkäät mikroprosessoripohjaiset suojareleet, sähköiset käyttömekanismit ja itsenäiset paineenalennuskanavat, jotka täyttävät tiukat eristys-, jännitteenkesto- ja turvallisuusvaatimukset. Tärkeimmät laitteiden tekniset tiedot
Malli: KYN28-24 panssaroitu irrotettava AC metallikoteloitu kytkinlaite
Nimellisjännite: 24kV (yhteensopiva 20kV jakelujärjestelmien kanssa)
Nimelliseristystaso: Tehotaajuuden kestojännite 65kV; salama impulssi kestää jännite 125kV; eristysmarginaali huomattavasti korkeampi kuin 12kV kojeistossa
Nimellisvirta: 1250A/1600A
Lyhytaikainen kestovirta: 25kA/4s
Kaappirakenne: Metallipäällysteinen, täysin suljettu, neljä itsenäisesti erotettua osastoa (virtakisko, katkaisija, kaapeli- ja instrumenttiosastot)
Toimintatila: Irrotettava kuorma-autotyyppi; sisältää kolme asentoa: Service, Test ja Isolated
Turvaominaisuudet: Kaksi mekaanista ja sähköistä lukitusta; "Viiden ennaltaehkäisyn" lukitusjärjestelmä toimintavirheiden estämiseksi; itsenäiset paineenalennuskanavat
Suojausluokitus: IP4X (pölytiivis ja vieraiden esineiden kestävä); sopii vaativiin teollisuusympäristöihin
Korkea eristys 20 kV verkoille: 24 kV korkean kestävyyden jännite ratkaisee ylijännitteeseen ja riittämättömään eristykseen liittyvät ongelmat 20 kV järjestelmissä, mikä estää tehokkaasti ylilyöntejä ja rikkoutumisia.
Turvallinen, itsenäisesti erotettu rakenne: Toiminnalliset osastot ovat täysin eristettyjä; yksittäisen piirin vika ei leviä virtakiskoon tai viereisiin kaappeihin, joten vian laajuus pysyy hallittavissa.
Nopea kuorma-auton vaihto: Katkaisijatrukki voidaan vetää pois ja korvata varalla; hätäkorjaukset eivät vaadi pitkiä sähkökatkoja, mikä varmistaa tuotantolinjan jatkuvan toiminnan.
Kattava "Viiden eston" lukitus: Estää tehokkaasti kriittiset sähköonnettomuudet, kuten virheellisen avaamisen/sulkemisen, sulkemisen maadoituskytkimellä tai oven avaamisen jännitteisenä, mikä varmistaa korkean turvallisuuden käytön ja huollon aikana.
Soveltuu pölyisiin teollisuusolosuhteisiin: Täysin suljettu kaappirakenne vastustaa tehokkaasti pölyä ja kondensaatiota samalla, kun se estää eristeen ikääntymisen ja varmistaa vakaan pitkäaikaisen toiminnan.
Vakaa ja luotettava eristys: 24 kV korkean kestävyyden jännite sopii täydellisesti laitoksen 20 kV verkkoon ja teollisuuden kytkentäylijännitteisiin; käyttöönoton jälkeen ei ole ilmennyt ylilyöntejä, vaurioita tai eristysvikoja.
Vahva vianeristyskyky: Itsenäinen osastorakenne estää täysin vian leviämisen; suojaustoiminnot ovat tarkkoja, ilman ei-toivottuja laukaisutapauksia tai laukaisuvirheitä. Huomattavasti parantunut huoltotehokkuus: Irrotettava kuorma-autotyyppinen rakenne mahdollistaa nopean vaihdon varayksiköllä, mikä vähentää huoltoseisokkeja yli 80 %.
Pidentynyt laitteiden käyttöikä: Pölynkestävä, kosteutta ja ikääntymistä kestävä rakenne varmistaa soveltuvuuden vaativiin teollisuusympäristöihin ja johtaa erittäin alhaiseen vikaantumiseen.
Tukee jatkuvaa raskasta tuotantoa: Kestää luotettavasti iskunkestävän, raskaan taajuusmuuttajan (VFD) laitteiden kuormitukset koko laitoksessa varmistaen jatkuvan 24 tunnin virransyötön tuotannossa.
KYN28-24 suurjännitekojeisto on huippuluokan malli, joka on suunniteltu erityisesti 20 kV:n sähkönjakelujärjestelmiin, raskaaseen teollisuuskohteisiin ja korkean ylijännitteen käyttöolosuhteisiin. Verrattuna tavallisiin 12 kV kytkinlaitteisiin, se tarjoaa erinomaiset eristysmarginaalit, korkeammat jännitteenkestoarvot, vankan ylijännitekestävyyden, kattavan turvakytkimen ja helpon huollon. Se ratkaisee tehokkaasti 20 kV:n teollisuusprojekteihin liittyvät kriittiset ongelmat – kuten jännitetasojen epäsuhta, riittämätön eristys ja korkeat vikatiheydet – tehden siitä ensisijaisen vakiovaihtoehdon 20 kV:n jakelujärjestelmille aloilla, kuten uudet materiaalit, kemikaalit, kaivosteollisuus ja suuret teollisuuspuistot.
