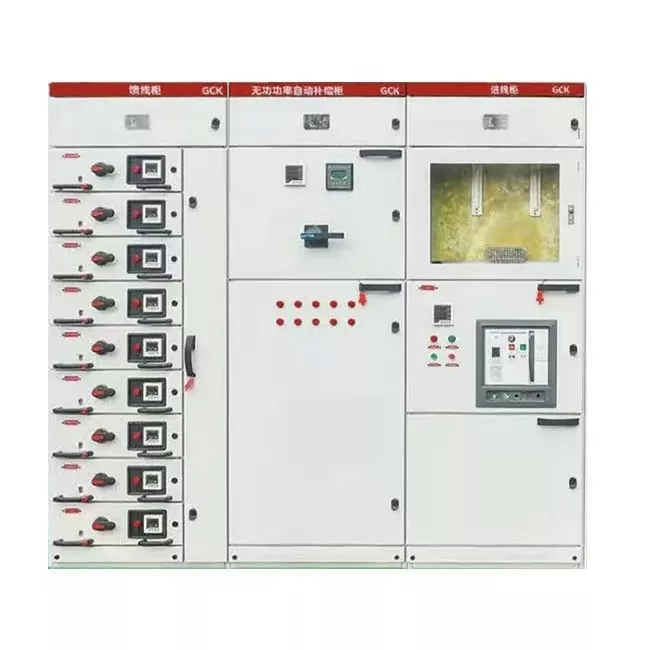

GCK Draw-out -jakelukaappi

Vaivaako sinua edelleen jakeluhuoneen rajallinen tila? Vai oletko kokenut pienen piirivian, joka on pakottanut koko tuotantolinjan sulkemaan huollon vuoksi, mikä on johtanut valtaviin taloudellisiin tappioihin? Vaikka perinteiset kiinteät kaapit ovat edullisia, huolto vaatii täydellisen sähkökatkon; Vaikka huippuluokan MNS-järjestelmällä on erinomainen suorituskyky, sen korkea hinta usein estää monia projekteja.

Junray Electricalin GCK Draw-out -jakelukaappi on suunniteltu vastaamaan tähän ongelmaan. Olemme luopuneet perinteisestä suurikokoisesta laatikkosuunnittelusta ja omaksuneet optimoidun 1/2-moduuliyksikön. Tämä muotoilu ei ainoastaan ​​vähennä merkittävästi jakeluhuoneen lattiatilaa, vaan mahdollistaa myös "virrankatkaisun ylläpidon", eliminoiden täysin huollon aiheuttaman koneen seisokkiajan ahdistuksen ja on täydellinen valinta projekteihin, jotka vaativat sekä suorituskykyä että budjettia.

Ydinvoimat

GCK Draw-out Distribution Cabinetin ydinkilpailukyky piilee sen dynaamisessa toiminnassa ja tilankäyttökyvyssä:

Erittäin suuri piiritiheys: 1/2 modulaarista laatikkoyksikköä hyödyntäen yhteen kaappiin mahtuu jopa 18 itsenäistä piiriä, mikä on kaksi kertaa suurempi kuin perinteisten GCS-kaappien kapasiteetti. Tämä tarkoittaa, että samalla lattiapinta-alalla voit saavuttaa kaksinkertaisen tehonjakelukapasiteetin, mikä parantaa merkittävästi tilankäyttöä.

Huollon saavuttaminen "nolla seisokkeja": Laatikoissa on selkeät "työskentely-, testaus-, erotus"-kolmiasentoiset mekaaniset lukitukset. Kun piiri epäonnistuu, käyttäjät voivat helposti poistaa viallisen laatikon huoltoa, kuten akun vaihtoa, varten, kun taas viereiset piirit jatkavat toimintaansa normaalisti, mikä eliminoi sähkökatkokset koko linjalta.

Optimaalinen kustannustehokkuus: Verrattuna kalliiseen MNS-järjestelmään GCK-kaappimme tarjoavat saman mukavan käyttökokemuksen ja vähentävät merkittävästi hankintakustannuksia, mikä auttaa sinua erottumaan joukosta infrastruktuuriprojekteissa paremmalla investointi-tuotossuhteella.

Ammattimainen valmistus

Vuonna 2013 perustetun ammattivalmistajana Junray Electricalilla on moderni tuotantolaitos. Meillä ei ole vain kansainvälisiä arvovaltaisia ​​sertifikaatteja, kuten ISO, CCC ja CE, vaan myös täydellinen sarja edistyneitä tuotantolinjoja laserleikkauksesta tarkkaan taivutukseen.

Tämä GCK Draw-out -jakelukaappi on valmistettu tiukasti kansainvälisten standardien mukaisesti. Kaappirakenne on koottu käyttämällä lujia modulaarisia profiileja, joissa on sekä jäykkyyttä että tarkkuutta. Sisätilat on varustettu paksunnetuilla korkean johtavuuden kuparisilla kiskoilla, joiden nimellisvirta-alue on 630A - 4000A ja lyhytkestoinen kestovirta jopa 80kA, mikä varmistaa vakauden myös raskaan kuormituksen käynnistyksessä tai oikosulkuiskussa. Yhdessä IP40-suojaustason kanssa se eristää tehokkaasti pölyn ja vieraat esineet. Se voi taata sisäisten komponenttien puhtauden ja turvallisuuden, olipa kyseessä pölyinen työpaja tai liiketila, jossa henkilökunta liikkuu usein.

Tekniset tiedot:

Sovellettavat skenaariot:

Keskikokoiset tehtaat: Tehonjakelu ydintuotantolinjoille, joilla on rajallinen budjetti, mutta jotka vaativat kätevää käyttöä ja huoltoa.

Kaupalliset kompleksit: Valaistus ja sähkönjakelu kauppakeskuksiin ja toimistorakennuksiin, eivät saa sallia sähkökatkoja.

Sairaalat/infrastruktuuri: Julkiset tilat ja teollisuuspuistot, joissa vaaditaan jatkuvaa sähkönsyöttöä.

Miksi valita Junray Electrical?

Junray Electricalin valinta ei ole vain toimittajan, vaan luotettavan kumppanin valintaa. Meillä on ammattitaitoinen tiimi, joka voi tarjota sinulle nopeat ja täsmälliset räätälöidyt palvelut. Lupaamme tarjota maailmanlaajuista nopeaa reagointia 24/7. Jos etsit GCK Draw-out -jakelukaappia, joka voi ratkaista tila- ja toimintaongelmat, älä epäröi enää. Ota meihin yhteyttä välittömästi saadaksesi ilmaisen teknisen konsultoinnin ja tarjoukset.

Tapaustutkimus

Tämä projekti sisälsi sähkönjakelujärjestelmän päivityksen laajamittaiseen elektroniikkakomponenttien valmistuspajaan. Laitoksella on useita vaihtuvataajuisia tuotantolinjoja, tarkkuustyöstölaitteita, keskusilmastointijärjestelmiä ja automatisoituja MCC (Motor Control Center) -piirejä, joille on ominaista säännölliset laitteiden käynnistys-pysäytysjaksot ja merkittävät kuormituksen vaihtelut. Alkuperäiset kiinteän tyyppiset GGD-jakelukaapit kärsivät epäjärjestyneistä piireistä ja vaikeasta huollosta; Vika yksittäisessä piirissä voi helposti vaikuttaa koko virtakiskoosaan, mikä vaarantaa vakavasti tuotannon jatkuvuuden.

Jakelun turvallisuuden, kunnossapidon tehokkuuden ja tehonsyötön vakauden parantamiseksi koko laitoksen pienjännitejakelujärjestelmä korvattiin GCK:n ulosvedettävällä pienjännitekojeistolla. Nämä yksiköt käsittelevät konepajan tehonjakelua, valaistuksen jakelua, vaihtuvataajuisia laitteiden syöttölaitteita ja keskitettyä loistehon kompensointiohjausta.

Ongelmat ennen päivitystä

Suuret huoltoriskit ja pitkittynyt seisokkiaika: Vanhojen kiinteiden kaappien yksittäisten piirien viat vaativat koko osan virran katkaisemista korjauksia varten; monimutkainen ruuvipohjainen johdotus ja aikaa vievät hätäkorjaukset vaikuttivat vakavasti tuotantolinjan tuotantoon.

Suuri vian leviämisen riski: Riippumattomien osastojen puute tarkoitti, että oikosulut tai valokaaret yhdessä piirissä saattoivat levitä helposti vierekkäisiin piireihin, mikä aiheuttaa laajoja sähkökatkoksia.

Vaikeus kapasiteetin laajentamisessa: Kiinteistä kaappipiireistä puuttui joustavuus, mikä teki mahdottomaksi helposti lisätä kapasiteettia tai muuttaa piirejä uusille automatisoiduille laitteille.

Voimakas ylikuumeneminen kosketuspisteissä: Perinteisten liittimien hapettuminen pitkäaikaisen käytön aikana aiheutti ylikuumenemista ja usein lähtevien syöttökaappien laukaisua kuormitushuippujen aikana.

Alhainen O&M-tehokkuus: Kyvyttömyys suorittaa hot-swap-vaihtoa tai käyttää varalaatikoita tarkoitti sitä, että vianetsintä vaati sähkökatkoksia.

Laitteiston kokoonpanosuunnitelma

Työpajan kuormitusluokittelun ja prosessivaatimusten perusteella koko pienjännitejakeluhuoneeseen asennettiin ulosvedettävä GCK-pienjännitekojeisto. Kokoonpano sisältää syöttökaapit, linja-autokaapit, MCC-moottorin syöttökaapit (vedettävä tyyppi), kondensaattorin kompensointikaapit ja valaistuskaapit, joissa kaikissa on modulaarinen laatikkorakenne ja erillinen lokerorakenne. Tärkeimmät laitteiden tekniset tiedot

Kaappityyppi: GCK-pienjännitekojeisto

Nimellisjännite: 380V/400V

Nimellinen eristysjännite: 660V

Rakenteelliset ominaisuudet: Täysin suljettu metallirakenne erillisillä toiminnallisilla osastoilla (erilliset virtakisko-, kaapeli- ja laatikkoosastot)

Laatikon toiminnallisuus: Neljä asentoa – Huolto, Testi, Irrotettu ja Poistettu – mahdollistavat huollon ilman sähkökatkoksia ja nopean vaihdon varalaatikoilla

Suojausluokitus: IP30

Sovellusskenaariot: Teollisuuden korjaamon MCC (Motor Control Center) -sovellukset, kuormat, jotka vaativat usein käynnistystä/pysähdystä, ja erittäin luotettavat jatkuvat tuotantoprosessit

Jälkiasennuksen kohokohdat

Modulaarinen laatikkorakenne: Jokaisessa virtapiirissä on itsenäinen laatikko, joka varmistaa molemminpuolisen eristyksen ja korkean turvallisuuden.

Kaksoislukitus (sähköinen ja mekaaninen): Estää väärinkäytön ja kuorman asettamisen/poiston, mikä eliminoi ihmisen virheen aiheuttamat onnettomuudet.

Kaksikiskoinen ositettu rakenne väyläkaappilla: Mahdollistaa osioidun virransyötön, kuormituksen tasauksen ja vikojen eristyksen.

Runsaasti varalaatikkopiirejä: Vastaa tulevaisuuden laitteiden laajennus- ja prosessimuutostarpeisiin.

Jälkiasennuksen jälkeinen toimintakyky

Merkittävästi parantunut viankäsittelyteho: Yksipiiriset viat voidaan ratkaista vaihtamalla suoraan varalaatikkoon; hätäkorjausaika lyhenee 1–2 tunnista alle 5 minuuttiin, mikä minimoi merkittävästi tuotantolinjan seisokkien häviöt.

Parannettu turvallisuus: Itsenäinen osastorakenne estää täysin vian leviämisen ja valokaaren siirtymisen, mikä eliminoi ristikkäiset oikosulkuonnettomuudet.

Normaali laitteiston lämpötilan nousu: Vakaa kosketin pistorasioissa; ei ylikuumenemista hapettumisen vuoksi; vakaa toiminta huippukuormitusjaksojen aikana.

Parannettu virransyötön jatkuvuus: Osittainen virtalähde väyläkytkennällä varmistaa, että yhden osan huolto ei häiritse koko konepajan tuotantoa. Pienemmät O&M-kustannukset: 10 vuoden elinkaaren huoltokustannukset ovat noin 20 % pienemmät kuin kiinteän tyyppisten kaappien, mikä eliminoi tarpeen kiristää kiinnikkeitä usein tai suuria sähkökatkoja huoltoa varten.

Yhteenveto tapauksesta
