DFW-12 kaapelin haaralaatikko

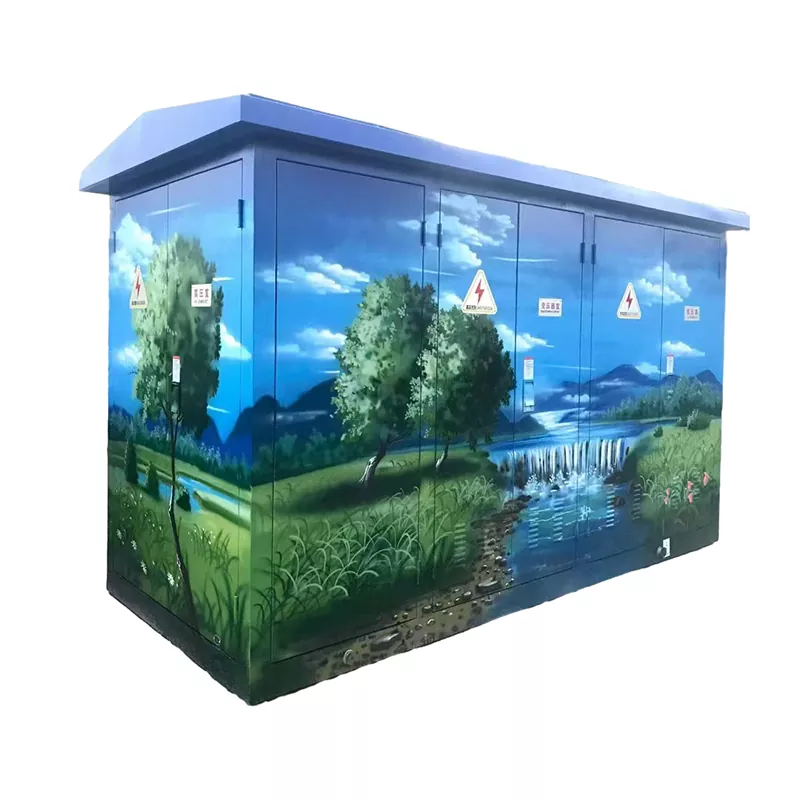

Junray Electrical DFW-12 Cable Branch Box on kompakti, kustannustehokas ratkaisu yhden 10 kV:n kaapelin jakamiseen useisiin haaroihin ilman rengaspääyksikköä (RMU). Suunniteltu suoraan ulkoasennukseen, siinä on täysin suljettu kotelo, IP33/IP54/IP67-suojausvaihtoehdot, 304 ruostumaton teräsrakenne ja ikääntymistä estävä jauhemaalaus, joka kestää auringon ja sateen altistumista. Se tukee 2–6 haaraa ja mahdollistaa nopean plug and play -asennuksen ilman erikoistyökaluja – mikä vähentää sekä laite- että maa- ja vesirakennuskustannuksia. Soveltuu kaupunkien kaapeliverkkoihin, maaseudun jakeluun, aurinkosähkökaapelointiin, rakennustyömaille ja teollisuuspuistoihin.

Tuotteen ominaisuudet

Kaapelihaaroitus: Suunniteltu jakamaan yksittäinen 10 kV kaapeli useiksi haaroiksi, tämä ratkaisu mahdollistaa kaapelien välioton ilman erillistä rengaspääyksikköä (RMU), joten se sopii täydellisesti kaapelipohjaisiin sähkönjakeluverkkoihin.

Kompakti jalanjälki: DFW-12 Cable Branch Box on erittäin pienikokoinen ja minimaaliset tilavaatimukset, joten se soveltuu erinomaisesti asennettavaksi pieniin tienvarsiin tai ulkotiloihin. Välttämällä suuren asennuspaikan tarpeen se vähentää merkittävästi maanhankintakustannuksia.

Kustannustehokas: Tämä ratkaisu tarjoaa halvemman hinnan kuin perinteiset rengaspääyksiköt ja on erittäin taloudellinen kaapelihaaroitussovelluksissa. Sen sijaan, että RMU:n ostamisesta aiheutuisi suuria kustannuksia, haaroituslaatikko riittää – näin saavutetaan huomattavia kustannussäästöjä.

Kätevä asennus: Helpottaa nopeaa käyttöönottoa, asennusprosessi on erittäin kätevä; pelkkä kaapelien liittäminen tekee yksiköstä heti käyttövalmis. Tämä virtaviivainen asennus vaatii vain vähän aikaa ja vaivaa, joten se on ihanteellinen valinta nopeisiin projekteihin.

Tekniset tiedot

Tarkkuuskäsityön yksityiskohdat

1. Kaapeliliittimet: Erikoistetut kaapeliliittimet helpottavat luotettavia liitäntöjä ja haarautumia.

2. Ulkoilmasuojaus: IP54-luokiteltu suojaus takaa veden- ja pölynkestävyyden, joten DFW-12 Cable Branch Box sopii ulkokäyttöön.

3. Vanhenemista estävä pinnoite: Erikoistunut ulkokäyttöön tarkoitettu jauhemaalaus, joka kestää ikääntymistä ja kestää altistuksen auringonvalolle ja sateelle ilman hajoamista.

4. Sinetöity kotelo: Täysin suljettu rakenne tarjoaa kattavan suojan vedeltä ja pölyltä ja suojaa sisäisiä liitäntöjä.

5. Standardien mukainen rakenne: Suunniteltu täyttämään turvallisuusstandardit varmistaen samalla kätevän huollon ja tarkastuksen.

Sovellettavat skenaariot

Junray Electricalin valmistama DFW-12 Cable Branch Box sopii:

Kaupunkikaapeliverkot: kaupunkien kaapeliverkot ja kaapelihaaroitus

Maaseudun kaapeliverkot: Maaseudun kaapeliverkot ja kaapelihaaroitus

Aurinkosähkökaapelointi: Haaroitus aurinkosähkökaapelijärjestelmille

Työmaan kaapelointi: Haaroitus työmaan kaapelijärjestelmille

Industrial Park Kaapelointi: Haaroitus teollisuuspuiston kaapelijärjestelmille

Laadunvarmistus

Valmistettu noudattaen tiukasti kansallisia DFW-12 Cable Branch Boxes -standardeja, ja jokaiselle yksikölle tehdään tiukka tiivistys ja jännitetestaus varmistaakseen vakaan ja turvallisen toiminnan. Tarjoamme räätälöitäviä haaroituskokoonpanoja, joiden avulla voit ottaa käyttöön räätälöidyn haaralaatikon, joka on räätälöity juuri sinun erityisiin kaapelihaaroitustarpeisiisi, mikä varmistaa täydellisen sopivuuden sovelluksesi tarpeisiin.

Industrial Park -projekti Nairobissa, Keniassa

Hankkeen yleiskatsaus

·Projektin nimi: Kaapelin jakeluprojekti teollisuuspuistoon Nairobissa

·Sijainti: Nairobi, Kenia

·Valmistumispäivä: marraskuu 2025

·Projektin laajuus: 12 yritystä teollisuuspuistossa; 24 kaapelihaaroitusrasiaa

Käytetyt tuotteet

·Malli: DFW-12 korkeajännitekaapelin haararasia

· Määrä: 24 yksikköä

·Kokoonpano: 1-in-2-Out / 1-In-4-Out; Vakiotyyppi; 304 ruostumatonta terästä

· Sertifiointi: CE-sertifioitu

·Erityisvaatimukset: Ulkoasennus; huoltovapaa; sopii Afrikan korkeisiin lämpötiloihin

Ratkaisu

Kenian teollisuuspuisto vaati kaapelijakelujärjestelmän, jossa oli useita liitäntäpisteitä. Koska paikalliset huoltomahdollisuudet olivat rajalliset, laitteiden luotettavuudelle ja alhaiselle huoltotarpeelle oli suuri kysyntä. Toimitimme DFW-12-vientiratkaisun:

1. Vahva sopeutumiskyky ympäristöön

· IP67-suojausluokka ja täysin suljettu rakenne; sopii Afrikan kuumiin ja pölyisiin olosuhteisiin

· 304 ruostumattomasta teräksestä valmistettu kotelo erinomainen korroosionkestävyys

·Laaja käyttölämpötila-alue (-40°C - +60°C); vakaa toiminta korkeissa lämpötiloissa

·Huoltovapaa muotoilu, mikä vähentää merkittävästi ylläpitokustannuksia

2. Helppo asennus

· Kompakti ja kevyt; kätevä kuljettaa ja asentaa

·Pist-in-kaapeliliittimet mahdollistavat nopean ja yksinkertaisen asennuksen

·Ei erikoistyökaluja tarvita; asennuksen voi suorittaa paikalliset sähköasentajat

· Poistaa erillisen kytkinhuoneen tarpeen, mikä säästää maa- ja vesirakennuskustannuksia

3. Korkea kustannustehokkuus

· Edullinen hinnoittelu; yli 70 % halvempaa kuin vaihdehuoneen rakentaminen

· CE-sertifioitu, mikä takaa laadun

·Aikuinen tekniikka laajalle maailmanlaajuisesti sovelluksella

·Täydelliset tekniset asiakirjat toimitetaan englanniksi

Asiakaspalaute

"Tarvitsimme Nairobin teollisuuspuistoomme kustannustehokkaan ja luotettavan kaapelinjakeluratkaisun. Junrayn DFW-12 kaapelihaaroituslaatikot olivat täydellisiä – helppo asentaa, ei tarvinnut rakentaa kytkinhuoneita ja täysin huoltovapaita. Ne ovat olleet käytössä nyt 4 kuukautta, jopa kuumalla ja pölyisellä säällä, ja kaikki toimii täydellisesti. Hinta on myös erittäin kilpailukykyinen. Hyvä hinta-laatusuhde."

—— Operations Manager, Kenia Industrial Park

Jälkiasennusprojektin tapaustutkimus

Tämä hanke käsittää ilmajohtojen muuntamisen maakaapeleiksi vanhemmalla kaupunkialueella. Alkuperäisessä 10 kV järjestelmässä käytettiin paljaita yläjohtimia; johdotus oli sekaisin, vikaprosentti oli korkea ja järjestelmä oli erittäin herkkä puiden ja sääolosuhteiden aiheuttamille häiriöille, mikä ei täyttänyt kapasiteetin laajentamisen ja turvallisen virransyötön vaatimuksia alueella. Jälkiasennuksessa kaikki ilmajohdot korvataan maakaapeleilla. Kuormasolmuissa tarvitaan suurjännitteisiä haarakytkentälaitteita kaapelin haaroittamisen, rengasverkkojen yhteenliittämisen ja vikojen segmentoinnin/eristyksen helpottamiseksi.

Hankealue käsittää useita kerrostaloasuntoja, liiketiloja ja julkisia valaistusjärjestelmiä, joille on ominaista keskittynyt kuormitus ja tiukat vaatimukset sähkönsyötön luotettavuudelle. Kapeiden teiden ja tiheän maisemoinnin vuoksi paikka ei sovellu suuriin kytkentäasemiin tai sisätiloihin korkeajännitekojeistotiloihin; näin ollen DFW-12 ulkona toimivat täysin eristetyt kaapelihaaroittimet valittiin solmujakelulaitteistoksi.

Ongelmat ennen jälkiasennusta

Alkuperäisissä ilmajohdoissa oli huono eristys, mikä teki ne alttiiksi laukaisulle ja oikosulkuille ukkosmyrskyjen aikana, mikä johti korkeaan vuotuiseen vikaan.

Ilmajohtojen haaraliitännät paljastuivat, mikä johti hapettumiseen ja ylikuumenemiseen ajan myötä, mikä aiheutti turvallisuusriskejä.

Ei ollut segmentointi- tai eristyssolmuja; yksipistevika aiheutti sähkökatkoksia koko rataosuudella, mikä johti laajaan palvelukatkoksen piiriin.

Linjakapasiteetin laajentaminen oli vaikeaa, mikä teki mahdottomaksi vastata uusien sähköautojen latausasemien, hissien ja valaistusjärjestelmien kasvavaan kuormitustarpeeseen.

Ilmajohdot heikensivät kaupunkien ulkonäköä eivätkä täyttäneet kaupunkien maanalaista ja maiseman parantamista koskevia standardeja.

Laitteiston kokoonpanosuunnitelma

Työmaan solmusijoittelun ja sähkönjakelukapasiteetin perusteella DFW-12 10kV ulkokaapelihaaroituslaatikoita asennettiin useisiin paikkoihin linjan varrella. Näissä laitteissa on SF6-kuormankatkaisijat, ne tukevat rengasverkkokokoonpanoja ja vian segmentointia/eristystä, niiden nimellisvirta on 630 A, ja ne ovat täysin eristettyjä, täysin suljettuja ulkokäyttöön tarkoitettuja laitteita. Tärkeimmät tiedot:

Malli: DFW-12 ulkokäyttöinen korkeajännitekaapelin haaralaatikko

Nimellisjännite: 12kV (10kV jakeluverkoille)

Nimellisvirta: 630A

Rakenne: Täysin eristetty, täysin suljettu, huoltovapaa, ulkona seisova lattiayksikkö

Toiminnalliset ominaisuudet: rengasverkon yhteenliittäminen, kaapelihaaroitus, vian segmentointi ja eristäminen, suoran linjan ilmaisu, vikailmoitus

Suojausluokitus: IP44 (sopii ulkotiloihin, joissa on sadetta, lunta, kondensaatiota ja pölyä); Kaapelin sisääntulo/poistuminen: Monipiirihaaroitus vastaamaan paikallisen kaapelin kytkentätarpeita

Asennus- ja sovellusskenaariot

Yksikkö asennetaan vapaana oleville viheralueille asuinteiden varrella; se ei vaadi erityisiä asuntoja tai laajoja maa- ja vesirakentamisen perustuksia, mikä johtaa pienen jalanjäljen ja lyhyen rakennusajan. DFW-12-haaralaatikko segmentoi pääkaapelin ja reitittää virran yksittäisiin rakennusten jakeluhuoneisiin ja laatikkotyyppisiin sähköasemeihin, jolloin syntyy rengasverkkovirtalähderakenne, joka mahdollistaa "vian segmentoinnin ilman keskinäisiä häiriöitä".

Käyttötulokset jälkiasennuksen jälkeen

Merkittävästi parannettu virransyötön luotettavuus: eliminoi ilmajohtoviat; ukkosmyrskyjen aikana ei tapahdu kompastumista; linjavikaprosentti laskee yli 95 %.

Hallittavissa oleva vian laajuus: Hyödyntämällä haaralaatikon segmentointi- ja eristysominaisuuksia, yhden pisteen vika eristää vain vahingoittuneen osan ja säilyttää virran muille alueille, mikä vähentää merkittävästi katkosten laajuutta.

Turvallinen ja vakaa toiminta: Täysin eristetty, tiivistetty rakenne eliminoi ongelmat, kuten hapettumisen, ylikuumenemisen tai vuodot paljaissa liitoksissa; se tarjoaa ulkona kestävyyttä korroosiota ja kondensaatiota vastaan, mikä takaa pitkän aikavälin huoltovapaan toiminnan.

Joustava kapasiteetin laajentaminen: Monipiirinen haararakenne mahdollistaa uusien kuormien, sähköautojen latausasemien tai lisävirtatarpeiden suoran liittämisen haararasiaan, mikä eliminoi laajojen kaivausten tai uudelleenjohdotuksen tarpeen.

Siisti ja siisti kaupunkikuva: Kaikki kaapelit on sijoitettu maan alle, mikä eliminoi sotkuiset ilmajohdot ja täyttää kaupunkien jakeluverkkojen standardoinnin ja esteettisen parantamisen vaatimukset.

DFW-12 ulkokaapelihaaroitus on suositeltava valinta kaupunkien 10 kV jakeluverkkojen muuntamiseen maanalaiseksi kaapelointiin, vanhempien asuinalueiden päivitykseen ja kuormanjaon hallintaan alueiden välillä. Verrattuna perinteisiin kytkinasemiin ja suurjännitekojeistoihin, tämä ratkaisu on kompakti jalanjälki, alhaisemmat kustannukset, nopea asennus ja huoltovapaa rakenne, samalla kun se tarjoaa vankat rengasverkkoominaisuudet. Se sopii erinomaisesti ahtaisiin kaupunkitiloihin, asuinalueisiin, liikealueisiin ja teollisuuspuistoihin, mikä parantaa tehokkaasti sähkönjakelun luotettavuutta ja yksinkertaistaa käyttöä ja ylläpitoa.
