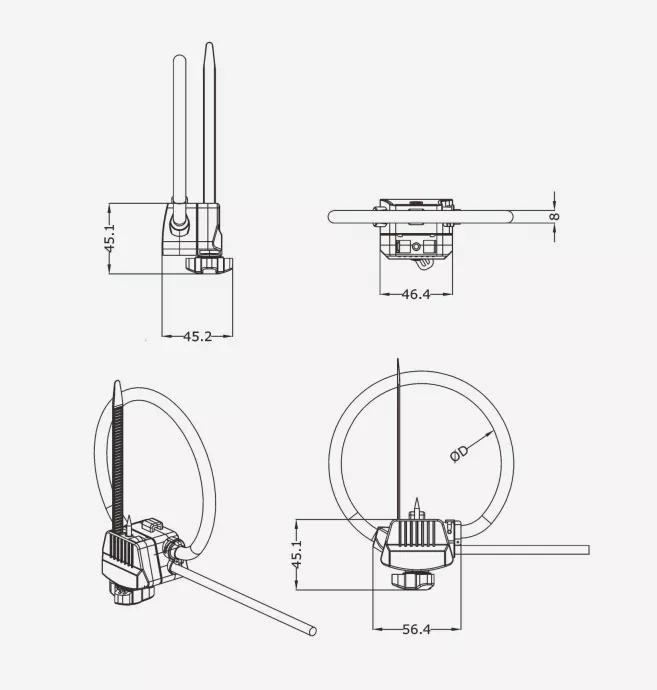

Yksikkö saavuttaa IP67-pöly- ja vesitiivisluokituksen ja tukee toimintaa laajalla lämpötila-alueella -40°C - +80°C. Snap-lock-jaetun ytimen muotoilu mahdollistaa sertifioitujen sähköasentajien suorittaman jännitteellisen asennuksen pienjänniteskenaarioissa ilman kaapeleiden leikkaamista tai sähkökatkoksia. Kaapelityyppinen lävistävä virtamuuntaja ratkaisee tehokkaasti vaikeiden sähkönhankinnan ja korkeiden johdotuskustannusten aiheuttamat ongelmat, jotka liittyvät ulkoilmajohtoihin, aurinkosähkövoimaloihin, latausasemiin ja kunnallisiin katuvaloihin, tarjoten kustannustehokkaan ratkaisun hajautetun virran seurantaan, energiankulutustilastoihin ja kuormituksen seurantaan.
Lävistävä itsesähkö (ei vaadi ulkoista virtaa): Integroi eristeen lävistävän tehonpoistorakenteen, joka saa käyttötehon suoraan kohdevirtakaapelista. Se eliminoi ylimääräisten voimalinjojen tai ulkoisten sovittimien tarpeen, mikä vähentää merkittävästi johdotus- ja asennuskustannuksia hajallaan olevissa ulkotiloissa, mikä tekee siitä ihanteellisen kenttävalvontapaikoille, joista puuttuu olemassa oleva sähköinfrastruktuuri.
Jaettu ydin joustava käämi (nopea asennus ilman virtakatkoa): Käyttää napsautuslukittavaa jaettua Rogowski-käämiä, joka ei vaadi virtakiskojen purkamista tai kaapelin leikkaamista, mikä mahdollistaa yhden henkilön asennuksen paikan päällä. Pienjännitteisessä käyttöskenaariossa se voidaan asentaa katkaisematta virransyöttöä, lyhentäen rakentamisen aikatauluja ja välttäen seisokkiin tai sähkökatkoihin liittyviä häviöitä.
IP67 Täysin tiivis suojaus (laaja lämpötilan kestävyys): Kotelo, lävistyskomponentit ja kaapelin ulostulot tiivistetään ammattimaisesti, mikä saavuttaa IP67-luokituksen pölyn- ja vedenkestävyydestä sateen, kondensaation ja pölyn sisäänpääsyä vastaan. Käyttölämpötila-alueella -40°C - +80°C se soveltuu ankariin ulkoympäristöihin, kuten pohjoisen pakkaselle, etelän korkealle kuumuudelle ja kosteudelle sekä rannikkoalueille suolasuihkulla. Eristeen lävistävä tiivisterakenne: Ei kaapelivaurioita tai sähkövuotoja. Lävistyselektrodit on valmistettu ruosteenkestävästä tinatusta kuparista; kärjet lävistävät tarkasti eristekerroksen vahingoittamatta johtimen sydäntä. Lävistyskohdassa oleva vedenpitävä tiiviste puristuu automaattisesti kokoon ja tiivistyy asennuksen yhteydessä, mikä estää sadeveden sisäänpääsyn aiheuttaman eristeen huononemisen ja vuotoriskit.
Ulkoilmajakelulinjat: Kuormituksen valvonta ja vikavaroitus kaupunkien ja maaseudun ilmakaapeleille; seurantaskenaariot hajallaan sijainneilla ja ilman virtalähdettä.
Hajautetut aurinkosähköjärjestelmät: PV-merkkijonojen, ulkokäyttöön tarkoitettujen yhdysrasioiden ja merkkijonoinvertterien virranvalvonta; jälkiasennus hajautettua aurinkosähköä varten vuoristoisessa maastossa tai katoilla.
Uudet energianlatauspaalut: Tulopuolen virranmittaus ja latauskuormituksen valvonta ulkolatauspaaluille; skenaariot, joihin liittyy ulkoilma-asemia ilman ylimääräisiä virransyöttökaapeleita.
Kunnallinen katuvalaistuksen jakelu: Katuvalo- ja maisemavalaistuspiirien nykyinen seuranta ja energiankulutustilastot; pylväisiin asennettujen ulkoilulaitteiden jälkiasennus.
Ulkorengaspääyksiköt (RMU) / laatikkotyyppiset sähköasemat: Haarapiirin virranvalvonta ulkojakelulaitteistoille; olemassa olevien yksiköiden jälkiasennus ilman sähkökatkoja tai uudelleenjohdotuksia.
Väliaikainen kenttävirtalähde: Virranvalvonta tilapäisille rakennustyömaan teho- tai hätägeneraattoreille; skenaariot, joissa ei ole kiinteää virtalähdeinfrastruktuuria.
Maanalainen sähkönjakelutunneli: Jakelupiirien valvonta kosteissa, suljetuissa tunneleissa; korkea suojausluokka, joka sopii ankariin ympäristöihin.
Turvallisuuden pätevyyden tarkastus
Asennuksen saa suorittaa vain valtuutettu sähköasentaja paikallisten sähköturvallisuusmääräysten mukaisesti. Suurjännitelinjojen kohdalla on noudatettava virrankatkaisun, jännitteen tarkistamisen ja maadoituksen menettelyjä. Jännitteisessä pienjännitetyössä vaaditaan täysi eristyssuojaus, ja turvavalvonta on oltava paikalla, jos työskentelee yksin.
Asennuspisteen valinta
Valitse paikka, jossa kaapeli on suora, eristekerros on ehjä ja jossa ei ole liitoksia tai vaurioita; Vältä kaapelin mutkia, jatoksia tai alueita, joissa on ulkoisia hankausta. Varmista, että kaapelin ulkohalkaisija on yhteensopiva laitteen lävistysmekanismin ja kelan koon kanssa.
Laitteen avaaminen
Paina kotelon salpaa irrottaaksesi joustavan kelan kaksi päätä samalla, kun vapautat lävistyselektrodien lukitusmekanismin ja valmistaudut kiinnittämään laite kohdekaapeliin. Kaapelin sisäänvienti ja lävistysliitäntä
Aseta mitattava kaapeli kelan keskelle ja kohdista se lävistyselektrodin pisteisiin. Käytä tasaista painetta mekanismin sulkemiseksi ja lukitsemiseksi ja varmista, että lävistyselektrodit tunkeutuvat tasaisesti kaapelin eristykseen ja muodostavat luotettavan kosketuksen sisäiseen johtimeen. Varmista, että salpa on kunnolla kiinni ja ettei siinä ole löysyyttä.
Tiivistys ja varmistus
Tarkista lävistyskohdan tiiviste varmistaaksesi, että se on täysin puristettu, eikä siinä ole käpristyneitä reunoja tai rakoja. Säädä kelan runkoa varmistaaksesi, että se ei kierty tai mene päällekkäin ja että se sopii tiukasti kaapelia vasten. Käytä tarvittaessa eristäviä nippusiteitä varmistaaksesi laitteen edelleen ja estääksesi sen liikkumisen tai siirtymisen.
Johdot ja toiminnan tarkastus
Liitä lähtökaapeli tiedonkeruuliittimeen tai vastaavaan integraattoriin. Varmista virran kytkemisen jälkeen, että signaalilähtö on normaali, virran lukema vastaa todellista kuormitusta ja että siinä ei ole epänormaaleja hälytyksiä tai vaihteluita.
K: Vahingoittaako lävistysliitäntä kaapelin eristystä ja aiheuttaako virtavuodon?
V: Ei. Tuotteen mukana tulee erityinen vedenpitävä tiiviste; asennuksen jälkeen tiiviste puristuu tiukasti kaapelin vaippaa vasten ja tiivistää ulkoisen kosteuden. Lävistyselektrodeissa ja kotelossa on kaksoiseristys, mikä varmistaa, ettei vuotoja tai eristyksen heikkenemistä tapahdu asianmukaisella asennuksella ja noudattavat ulkoisen sähkönjakelun turvallisuusstandardeja.
K: Vaatiiko tämä kaapelityyppinen lävistävä virtamuuntaja ulkoisen virtalähteen?
V: Ei. Siinä on integroitu itsesyöttävä moduuli, joka ottaa käyttötehon suoraan mitatusta virtakaapelista, mikä eliminoi lisävirtajohdon tarpeen – joten se sopii ihanteellisesti jälkiasennusten valvontaan hajallaan ulkotiloissa.
K: Vaatiiko asennus sähkökatkon?
V: Pienjännitesovelluksissa (1000 V ja alle) sertifioidut sähköasentajat voivat suorittaa asennuksen jännitteisille linjoille käyttämällä asianmukaista eristyssuojausta; suurjännitelinjojen kohdalla on noudatettava tiukkoja virrankatkaisumenettelyjä. Split-core kela ja lävistysrakenne eliminoivat tarpeen katkaista kaapelia, mikä vähentää merkittävästi seisokkeja asennuksen aikana.
K: Mikä on takuupolitiikka?
V: Tuotteella on yhden vuoden takuu, joka kattaa koko laitteen normaaleissa asennus- ja käyttöolosuhteissa (lukuun ottamatta ihmisen aiheuttamia vaurioita). Suurprojektien takuun pidennyksistä voidaan neuvotella, ja tarjolla on elinikäistä teknistä tukea ja korjauspalveluita.
Projektin nimi: Online-seuranta jälkiasennus keräyslinjoille 100 MW vuoristoisessa aurinkosähkövoimalassa (Shapotou District, Zhongwei City, Ningxia)
Hankkeen sijainti: PV Industrial Park, Shapotoun alue, Zhongwein kaupunki, Ningxia Huin autonominen alue
Jälkiasennuksen valmistumispäivä: huhtikuu 2025

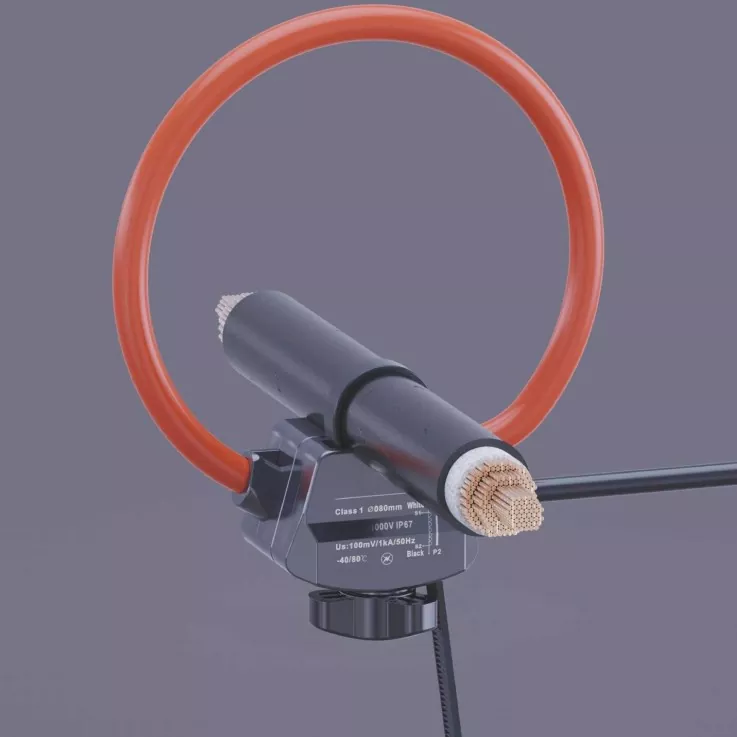

Käytetty tuote: φ80 mm:n joustava Rogowski-käämi eristeen lävistävällä virtalähteellä (IP67, laaja lämpötila-alue)
Tämän vuoristoisen aurinkosähkövoimalan asennettu kokonaiskapasiteetti on 100 MW, ja siinä on kahdeksan 35 kV:n laatikkotyyppistä tehostettua sähköasemaa ja 36 PV-aliryhmän keräyspiiriä; se liitettiin virallisesti verkkoon ja otettiin käyttöön vuonna 2019. Tenggerin aavikon reunalla sijaitseva laitos kohtaa ankarat ympäristöolosuhteet: äärimmäiset kesälämpötilat nousevat 42 °C:seen, kun taas talven alin lämpötila laskee -28 °C:seen. Kohde kokee voimakkaita tuulia, puhaltaa hiekkaa ja voimakasta UV-säteilyä ympäri vuoden. Lisäksi aliryhmän sijainnit ovat hajallaan aaltoilevassa maastossa, mikä vaikeuttaa toimintaa, huoltoa ja tarkastuksia ja kattaa laajan säteen.
Alkuperäinen sähkönjakelujärjestelmä sisälsi vain päämittauslaitteita laatikkotyyppisten sähköasemien suurjännitepuolella, eikä pienjännitteisten keräyslinjojen virranvalvontaa ollut. Tästä johtuen haaravirheitä ja merkkijonojen epäsopivuusvirheitä ei voitu paikantaa nopeasti. Lisäksi perinteiset virtamuuntajien jälkiasennusratkaisut vaativat sähkökatkoja, kaapeleiden irrottamista ja virransyöttökaapeleiden reititystä laajoilla alueilla, mikä johti korkeisiin rakennuskustannuksiin ja merkittäviin sähköntuotantohäviöihin. Tehdas valitsi viime kädessä joustavat Rogowski-käämit, joissa on eristyslävistysteholähdetekniikka, ydinvirran tunnistaviksi komponenteiksi, mikä mahdollistaa valvonnan käyttöönoton kaikissa haarassa, joissa ei ole sähkökatkoksia.
Merkittävät tappiot seisokkeihin perustuvista jälkiasennuksista vaikuttivat suoraan sähköntuotannon liikevaihtoon. Keräyslinjoilla käytettiin poikkileikkaukseltaan suuria panssaroituja voimakaapeleita; perinteisten jäykkien, ikkunatyyppisten virtamuuntajien asentaminen olisi vaatinut kaapeleiden katkaisemista ja virran katkaisua. Yhden piirin kahdeksan tunnin katkos johti noin 12 000 kWh:n tuotantohäviöön, ja arvioidut kokonaishäviöt ovat yli 400 000 kWh koko laitoksella. Lisäksi prosessi sisälsi monimutkaisia verkkokatkosten hyväksymismenettelyjä, jotka johtivat pitkän projektin toteutussykliin. Hajallaan sijaitsevat vuoristoiset kohteet ja korkeat kaapelointikustannukset: Kolmekymmentäkuusi seurantapistettä on jaettu 12 neliökilometrin vuoristoalueelle, jolle on ominaista merkittävät etäisyydet kohteiden välillä ja karu maasto. 220 V:n virtakaapeleiden asentaminen kuhunkin kohtaan aiheuttaisi materiaali- ja asennuskustannukset yli 300 000 RMB. Lisäksi voimakkaalle UV-säteilylle altistuneet ulkokaapelit vanhenevat nopeasti ja kärsivät korkeista vioista, mikä tekee myöhemmästä huollosta ja vaihdosta vaikeaa ja kallista.
Ankarat ympäristöolosuhteet ja riittämätön säänkestävyys vakiovarusteissa: Paikallinen vuorokausilämpötilan vaihtelu ylittää usein 30 °C; pakkasten talvien, paahtavan kesän, voimakkaiden tuulien ja voimakkaan UV-säteilyn yhdistelmä aiheuttaa tavanomaisten muovikoteloisten virtamuuntajien kotelon halkeamia, tiivistevaurioita (johtaen veden sisäänpääsyyn) ja mittausvirheitä. Niiden lyhyt käyttöikä ja toistuva vaihtotarve tekevät niistä sopimattomia aurinkosähkölaitosten (PV) pitkän aikavälin käyttötarpeisiin luoteisilla autiomaaalueilla.
Raskaat, tilaa vievät kaapelit ja ahtaat asettelut rajoittavat jäykän muuntajan asennusta: Keräyslinjat koostuvat suuren poikkileikkauksen monisäteisistä kaapeleista, joilla on suuret taivutussäteet. Kaapelihyllyjen ahdas reititys ei jätä tarpeeksi tilaa jäykkien, halkaistun ytimen muuntajille. Lisäksi piireissä, joissa on epäsäännöllinen asettelu vuoristoisissa käännöksissä, tavallisten jäykkien muuntajien asentaminen kaapeleiden ympärille on fyysisesti mahdotonta, mikä aiheuttaa jälkiasennusprojektin pysähtymisen.
Vuoristoisten aurinkosähkölaitosten perusvaatimusten täyttämiseksi – erityisesti nolla seisokkiaikaa, ei ulkoista kaapelointia, äärimmäisen sään kestävyys ja sopeutumiskyky monimutkaisiin asennusskenaarioihin – projektissa käytetään φ80 mm:n joustavia Rogowski-keloja, joissa on integroitu eristeen lävistävä tehonotto. Nämä on yhdistetty ulkokäyttöön tarkoitettujen integraattoreiden ja langattomien 4G-tiedonkeruupäätteiden kanssa, jotta ne mahdollistavat reaaliaikaisen, kattavan virranvalvonnan sekä keräilylinjojen etäohjauksen.
Ydinratkaisun suunnittelu
Eristyksen lävistävä itsevirtatekniikka: Käämissä on integroidut eristeen lävistävät elektrodit, jotka läpäisevät vaihejohdon eristeen ja keräävät käyttötehoa suoraan. Tämä syöttää energiaa integraattoripiiriin ja langattomaan hankintapäätteeseen, mikä eliminoi täysin ulkoisten virtakaapeleiden ja niihin liittyvien asennustöiden tarpeen. Joustava, avattava rakenne: Kelan runko on valmistettu säänkestävästä, joustavasta eristemateriaalista, joka voi taipua hieman erimuotoisille johtimille sopivaksi. Sen snap-lock-rakenne eliminoi tarpeen katkaista kaapeleita tai irrottaa liittimiä, mikä mahdollistaa jännitteellisen asennuksen pienjännitepuolelle, kun noudatetaan standardeja turvatoimenpiteitä.
Leveä lämpötila, korkea suojaus: Yksikkö saavuttaa IP67 pöly- ja vesitiivis luokituksen ja toimii lämpötila-alueella -40 °C - +80 °C. Sen kotelo on valmistettu UV-kestävästä, vahvistetusta teknisestä muovista, joten se sopii äärimmäisiin ulkoympäristöihin, joille on ominaista korkea kuumuus, jääkylmä, voimakkaat tuulet, puhaltava hiekka ja voimakas UV-säteily.
Nollakatkosasennus ilman sähköntuotantohäviöitä: Kaikki 36 yksikköä asennettiin, kun pienjännitejohdot pysyivät jännitteinä. Sähkökatkoja ei pyydetty, eikä sähköntuotannossa tapahtunut menetyksiä; verrattuna perinteisiin jälkiasennusmenetelmiin, tämä säästi noin 280 000 RMB mahdollisilta katkoksista johtuvissa tappioissa. Lisäksi se ohitti monimutkaiset monitasoiset käyttökatkosten hyväksyntäprosessit, mikä mahdollisti projektin valmistumisen vain 12 päivässä ja lisäsi merkittävästi toteutuksen tehokkuutta.
Virtalähteen kaapeloinnin poistaminen alentaa kokonaiskustannuksia 42 %: Hyödyntämällä omatehoista lävistystekniikkaa, ulkoisia virtakaapeleita ei tarvita, mikä säästää yli 260 000 RMB materiaalien ja vuoristoisen maaston asennuksessa. Yhdessä parantuneen asennuksen tehokkuuden tuottamien työvoimakustannussäästöjen kanssa jälkiasennuksen kokonaiskustannukset olivat 42 % alhaisemmat kuin perinteisillä jäykillä virtamuuntajaratkaisuilla, mikä lyhensi investoinnin takaisinmaksuaikaa huomattavasti.
Joustava rakenne mukautuu monimutkaisiin skenaarioihin; asennuksen tehokkuus kolminkertaistunut: Joustava kela mukautuu helposti erilaisiin asennusympäristöihin – kuten halkaisijaltaan suuriin kaapeleihin, kompakteihin kaapelihyllyihin, epäsäännöllisiin asetteluihin ja kulmissa taipuneisiin kaapeleihin – ja se voidaan asentaa onnistuneesti piirien ympärille jopa ahtaisiin tiloihin, joita usein esiintyy vuoristoisessa maastossa. Yksittäinen henkilö voi asentaa yhden yksikön keskimäärin vain 6 minuutissa – yli kolme kertaa nopeammin kuin jäykät virtamuuntajat – mikä vähentää merkittävästi sekä turvallisuusriskejä että työvoimakustannuksia, jotka liittyvät vuoristoalueiden korkealla työskentelyyn. Laaja lämpötilatoleranssi ja korkea suojaustaso takaavat vakaan toiminnan äärimmäisissä ympäristöissä. Laitteissa käytetään täysin suljettua rakennetta ja äärimmäisiä lämpötiloja kestäviä materiaaleja. Käyttöönoton jälkeen se on kestänyt kesän kuumuutta (altistus 41 °C), talven jäätymislämpötiloja (-26 °C) ja toistuvia ankaria hiekkamyrskyjä ja rankkasateita. Tiivistevaurioon, tarkkuuden ajautumiseen tai kotelon hajoamiseen/halkeamiseen liittyviä ongelmia ei ole ilmennyt, joten se sopii täydellisesti aurinkosähkövoimaloiden ankariin käyttöolosuhteisiin luoteis-aavikoissa.
Seurannan tarkkuusstandardien noudattaminen täyttää edistyneet O&M-vaatimukset. Luokan 1 mittaustarkkuus ja erinomainen lineaarisuus koko alueella takaavat vakaan ja luotettavan tiedon sekä matalan että korkean virran olosuhteissa. Aggregoidut haaratiedot osoittavat alle 1,5 %:n poikkeaman laatikkotyyppisen muuntajan päämittariin verrattuna, mikä täyttää täysin edistyneet O&M-tarpeet, kuten haaran sähköntuotannon benchmarking, vian paikallistaminen ja linjahäviöanalyysi.
Vian paikallistamisen tehokkuus parani 90 %; sähköntuotannon häviöt pienentyneet. Jälkiasennuksen jälkeen kunkin keräinlinjapiirin virtatietoja voidaan seurata reaaliajassa. Viat, kuten palaneet haarasulakkeet, kaapelin poikkeavuudet tai merkkijonojen yhteensopimattomuudet, voidaan paikantaa tarkasti 5 minuutin sisällä. Tämä merkitsee yli 90 % tehokkuuden parannusta edelliseen manuaaliseen, merkkijono kerrallaan tarkastusmenetelmään verrattuna, joka kesti 4–6 tuntia. Kuuden kuukauden aikana käyttöönoton jälkeen 11 poikkeavaa on korjattu nopeasti, mikä vähentää sähköntuotannon häviöitä noin 180 000 kWh:lla ja tuottaa yli 120 000 RMB suoraa tuloa.
O&M-tarkastuskustannukset alentuneet 60 %. Aikaisemmin O&M:n henkilöstön piti kiivetä paikalle viikoittain tarkastaakseen ja tarkistaakseen jokaisen laatikkotyyppisen muuntajan; nyt koko linjan toimintatilaa voidaan seurata etänä pilvialustan kautta, paikan päällä varmennus vaaditaan vain kerran kuukaudessa. Tarkastustiheys ja työvoimakustannukset ovat laskeneet 60 %, kun taas vuoristoisessa maastossa liikkumiseen liittyvät liikenneturvallisuusriskit ovat vähentyneet merkittävästi.
Vakaa laitteiden toiminta 100% eheysasteella. Tammikuussa 2026 kaikki 36 yksikköä ovat toimineet vakaasti yhdeksän kuukauden ajan. Huolimatta kestäneistä äärimmäisistä lämpötilanvaihteluista, hiekkamyrskyistä ja rankkasateista, laitteistoissa ei ole ollut vikoja tai tietojen poikkeavuuksia, mikä on johtanut 100 %:n laitteiden eheyteen. Järjestelmä ei vaadi säännöllistä kalibrointia tai huoltoa, mikä varmistaa erittäin alhaiset pitkän aikavälin O&M-kustannukset. Energiatehokkuuden optimoinnin tukeminen ja sähköntuotannon kokonaistulojen kasvattaminen: Rakeista haaratason nykytietoa hyödyntäen laitos optimoi merkkijonojen yhteensopimattomuudet kolmessa aliryhmässä ja pienensi linjahäviöitä kahdessa osassa. Nämä toimenpiteet lisäsivät tehtaan vastaavaa käyttötuntia noin 0,8 %, ja ennustettu vuotuinen liikevaihdon kasvu ylittää 400 000 RMB:tä, mikä mahdollistaa jälkiasennusinvestoinnin takaisinmaksun kuuden kuukauden kuluessa.
Joustava Rogowski-käämi eristeen lävistävällä virtalähdetekniikalla ratkaisee tehokkaasti vuoristoisten aurinkosähkökohteiden ja hajautettujen ulkovoimaloiden jälkiasentamiseen liittyvät ongelmat – erityisesti sähkökatkoksia, korkeita johdotuskustannuksia, ankaria ympäristöjä ja asennusrajoituksia koskevat haasteet. Siinä yhdistyvät joustavan asennuksen suuri sopeutumiskyky, eristeen lävistävän tehonpoiston poikkeuksellinen mukavuus ja vankka säänkestävyys (laaja lämpötilansieto ja korkeat suojausluokitukset). Pystyy luomaan rakeisen haaravirran valvontajärjestelmän minimaalisilla jälkiasennuskustannuksilla ja nopealla asennuksella. Se toimii erittäin kustannustehokkaana ydintunnistimena uusien energiavoimaloiden O&M:n päivittämiseen ja energiatehokkuuden parantamiseen.
